Động Cơ Biến Tần 2.2Kw 3Hp

Động cơ biến tần 2.2kw 3hp hay còn gọi là motor biến tần 3hp 2.2kw. Động cơ biến tần chuyên được sử dụng trong sản xuất công nghiệp mà các nhà máy cần động cơ thay đổi tốc độ trong một khoảng nhất định để phù hợp với nhu cầu sản xuất.  Sau đây là các thông tin quan trọng nhất của động cơ biến tần 3hp 2.2kw

1. Ứng dụng động cơ biến tần 2.2kw 3hp

Dưới đây là một số ứng dụng cụ thể của động cơ biến tần 2.2kW (3hp):

• Trong sản xuất: Động cơ biến tần được sử dụng trong nhiều loại máy móc và thiết bị sản xuất, bao gồm máy dệt, máy in, máy đóng gói, máy móc chế biến thực phẩm,...
• Trong nông nghiệp: Động cơ biến tần được sử dụng trong nhiều loại máy móc nông nghiệp, bao gồm máy cày, máy gặt, máy bơm nước,...
• Trong xây dựng: Động cơ biến tần được sử dụng trong nhiều loại máy móc xây dựng, bao gồm máy khoan, máy cắt, máy trộn bê tông,...

2. Ưu điểm động cơ biến tần 2.2kw 3hp

Động cơ biến tần 2.2kW (3hp) là loại động cơ điện sử dụng biến tần để thay đổi tốc độ quay của động cơ. Động cơ này có nhiều ưu điểm vượt trội so với động cơ điện không biến tần, bao gồm:

• Tiết kiệm điện năng
• Tăng hiệu suất
• Giúp cải thiện chất lượng sản phẩm bằng cách điều chỉnh tốc độ quay của động cơ một cách chính xác.
• Giảm tiếng ồn
• Giảm rung động và tải trọng của động cơ.

3. Thông số kỹ thuật động cơ biến tần 2.2kw 3hp

• Công suất: 2.2kw 3hp 3 ngựa, 3 mã lực
• Tốc độ vòng tua: 4 pole 1400 - 1500 vòng/phút
• Dòng ampe định mức động cơ biến tần 2.2kw 3hp: 5.1(A)
• Kiểu dáng động cơ điện 3 pha: chân đế, mặt bích
• Dây đồng 100% cao cấp, chịu nhiệt cấp F
• Hệ số bảo vệ IP55 chống bụi, nước
• Chế độ làm việc  motor biến tần 2.2kw 3hp S1: liên tục 24h/ngày
• Tần số 50Hz - biến đổi
• Điện áp 3 pha 220v/380v
• Chất liệu: vỏ gang hoặc nhôm

4. Bản vẽ động cơ biến tần 2.2kw 3hp

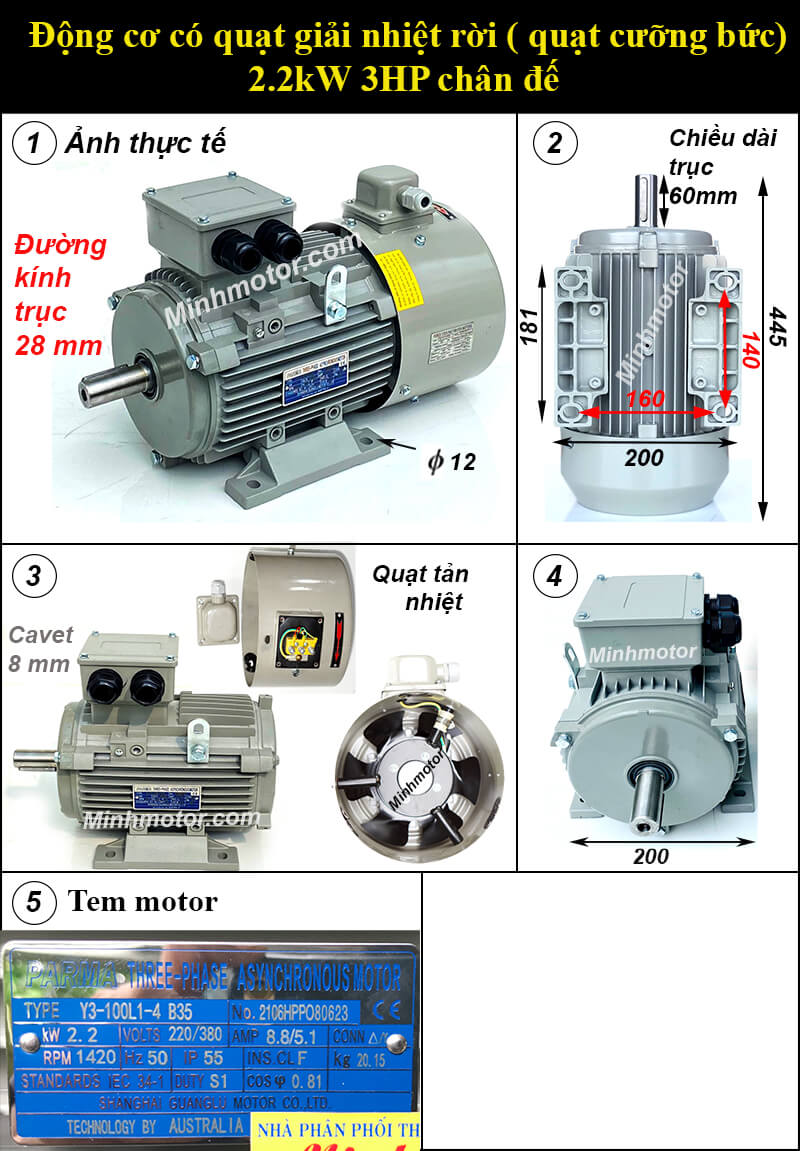

a. Động cơ biến tần 2.2kw 3hp chân đế

Motor biến tần 3hp 2.2kw chân đế có thông số kỹ thuật như sau:

• Đường kính trục: 28mm
• Rãnh cavet: 8mm
• Chiều dài trục động cơ biến tần 2.2kw 3hp: 60mm
• Tổng chiều dài: 445mm
• Tổng chiều ngang motor biến tần 3hp 2.2kw: 200mm
• Khoảng cách tâm 2 lỗ bắt ốc chiều dọc: 140mm, chiều ngang 160mm
• Mã hàng motor: GLVP-100-4.B3
• Mã cánh quạt: G-100A3
• Kiểu dáng: chân đế

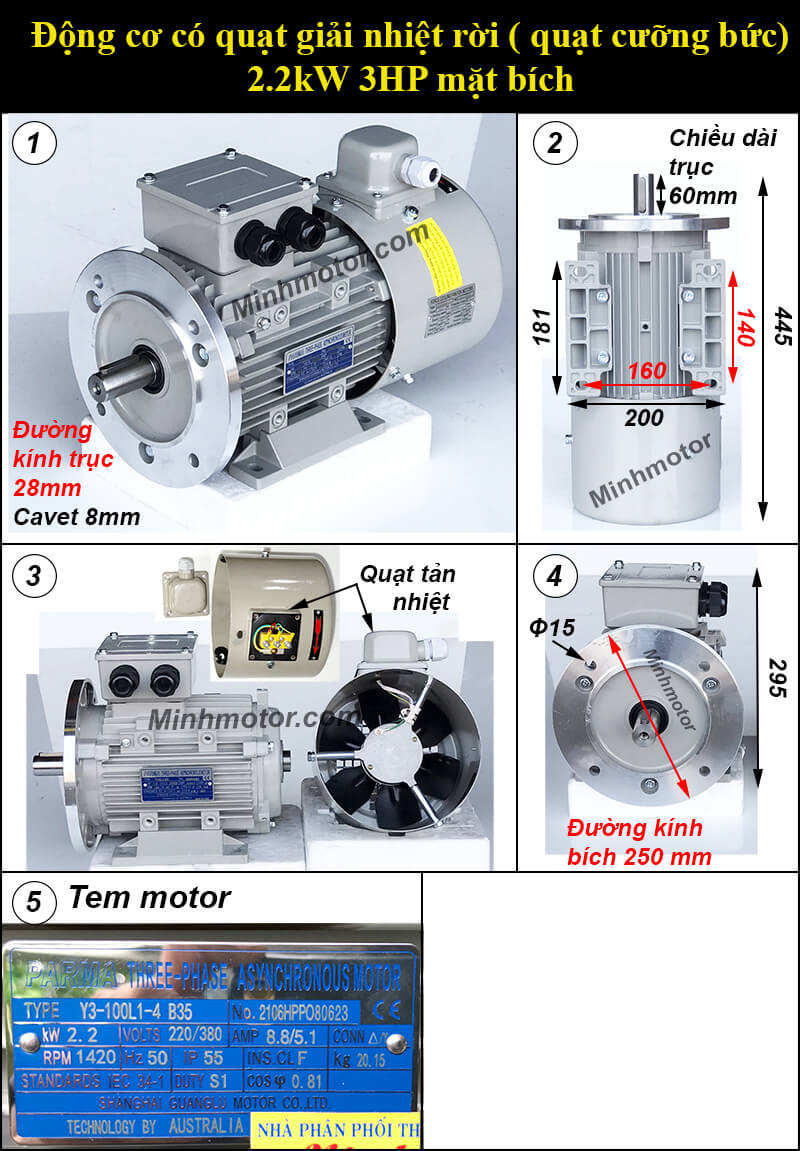

b. Động cơ biến tần 2.2kw 3hp mặt bích

Motor biến tần 2.2kw 3hp mặt bích có kích thước như bản vẽ sau:

• Đường kính mặt bích: 250mm
• Đường kính trục 28mm
• Rãnh cavet: 8mm
• Chiều dài trục motor biến tần 2.2kw 3hp: 60mm
• Tổng chiều dài động cơ biến tần 3hp 2.2kw: 445mm
• Tổng chiều ngang biến tần motor 3 pha 2.2kw 3hp: 200mm
• Khoảng cách tâm 2 lỗ bắt ốc chiều dọc: 140mm, chiều ngang 160mm
• Mã hàng motor: GLVP-100-4.B35
• Mã cánh quạt động cơ biến tần 3hp 2.2kw : G-100A3
• Kiểu dáng motor dụng biến tần 2.2kw 3hp: mặt bích B5

5. Tốc độ động cơ biến tần 2.2kw 3hp

Động cơ biến tần 3hp 2.2kw có thể thay đổi tốc độ khi điều chỉnh tần số như sau:

Lưu ý: Động cơ điện điều chỉnh được trong khoảng 5Hz - 100Hz: từ 5Hz đến 50Hz giữ momen định mức, từ 50Hz đến 100Hz momen giảm theo tỉ lệ 50/f; dòng điện ở mọi tần số giữ trong dòng định mức 5,1A

• Tần số 50hz, tốc độ trục ra là: 1410 - 1500 vòng phút
• Tần số 45hz, tốc độ trục ra biến tần motor 3 pha 2.2kw 3hp là: 1330 vòng phút
• Tần số 35hz, tốc độ trục ra là: 1050 vòng phút
• Tần số 30hz, tốc độ trục ra motor dụng biến tần 2.2kw 3hp là: 920 vòng phút
• Tần số 25hz, tốc độ trục ra là: 740 vòng phút
• Tần số 20hz, tốc độ trục ra là: 610 vòng phút

6. Chọn biến tần phù hợp cho động cơ biến tần 2,2kW 3HP

Biến tần cho động cơ biến tần 2,2kW 3HP được chọn theo dòng điện định mức của motor và loại tải. Bảng dưới tổng hợp ampe, điện áp và công suất biến tần tương ứng.

• Dòng ra định mức của biến tần lớn hơn hoặc bằng 1,1 lần dòng định mức motor.
• Cáp từ biến tần tới motor dài trên 50m: thêm cuộn kháng đầu ra hoặc tăng một cấp biến tần.
• Biến tần chạy chế độ vector (SVC) để có momen 150% ở 0,5–1Hz.

7. Câu hỏi thường gặp về động cơ biến tần 2,2kW 3HP

• Động cơ biến tần 2,2kW 3HP dùng biến tần bao nhiêu kW? Bơm, quạt dùng biến tần 2,2kW (dòng ra ≥ 5,5A); băng tải, máy khuấy dùng 4kW (dòng ra ≥ 9A); tời, nâng hạ dùng 4kW + điện trở xả.
• Dòng điện, điện áp định mức của motor biến tần 2,2kW là bao nhiêu? Đấu sao 380V dòng định mức 5,1A; đấu tam giác 220V dòng khoảng 8,8A. Ở mọi tần số từ 5Hz đến 100Hz, dòng điện motor giữ trong mức 5,1A (380V).
• Motor biến tần 2,2kW chạy bằng nguồn 1 pha 220V được không? Được, dùng biến tần 1 pha vào 3 pha ra loại 2,2kW, dòng ra ≥ 10A, motor đấu tam giác 220V, aptomat nguồn 1 pha 32A. Nguồn 1 pha yếu hoặc dây dài dễ báo thấp áp khi tải nặng ở 30–50Hz.
• Tốc độ motor biến tần 2,2kW ở từng tần số là bao nhiêu? Motor 4 cực: 5Hz khoảng 145 vòng/phút, 10Hz 290, 20Hz 580, 30Hz 870, 40Hz 1160, 50Hz 1400–1450, 60Hz 1740, 75Hz 2175, 100Hz khoảng 2900 vòng/phút. Ở 5–10Hz tốc độ thực dao động theo tải do độ trượt, bật bù trượt hoặc dùng encoder khi cần chính xác.
• Lực kéo (momen) của motor biến tần 2,2kW thay đổi thế nào từ 5Hz đến 100Hz? Từ 5Hz đến 50Hz momen định mức khoảng 14,5Nm (chế độ vector; chế độ V/f ở 5Hz chỉ đạt 50–80%). 60Hz còn khoảng 12,1Nm, 75Hz 9,7Nm, 100Hz 7,2Nm. Tải momen không đổi chạy trên 50Hz có thể chậm lại hoặc báo quá tải.

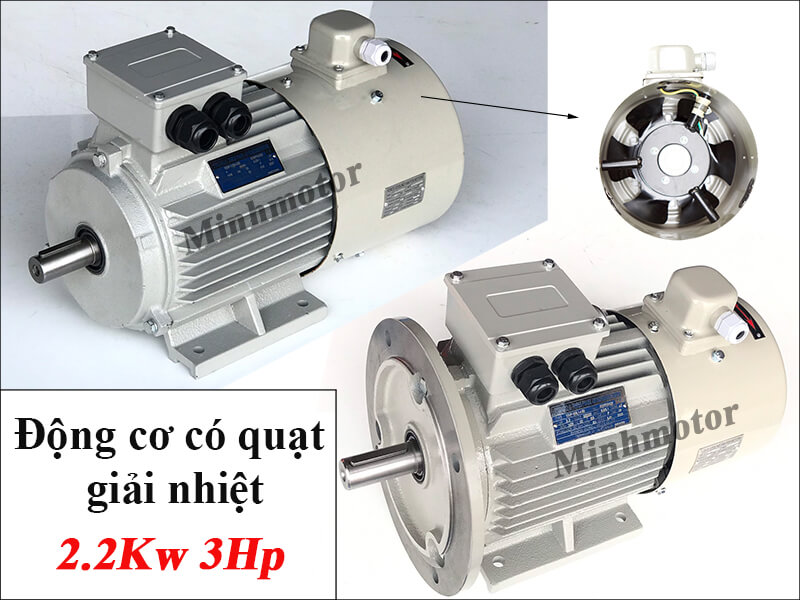

• Motor biến tần 2,2kW chạy lâu ở 5–20Hz có nóng không? Quạt cưỡng bức chạy bằng nguồn riêng nên motor giữ nhiệt độ ổn định ở 5–20Hz với momen định mức. Quạt không chạy hoặc quay ngược thì cuộn dây quá nhiệt sau 5–20 phút; kiểm tra mũi tên chiều quay trên chụp quạt, khóa liên động để motor chính chỉ chạy khi quạt đã chạy.
• Motor biến tần 2,2kW chạy từ 50Hz đến 100Hz cần lưu ý gì? Công suất giữ 2,2kW nhưng momen giảm theo tỉ lệ 50/f. Bơm, quạt ở 60Hz cần khoảng 3,8kW nên motor 2,2kW sẽ quá tải. Ở 80–100Hz độ ồn, rung và nhiệt vòng bi tăng; tải quay (puly, khớp nối, cánh quạt) cần cân bằng tốt. Ghép hộp giảm tốc thì tốc độ đầu vào hộp số lên tới khoảng 2900 vòng/phút.
• Biến tần chạy motor 2,2kW báo lỗi quá dòng thì xử lý thế nào? Lỗi lúc tăng tốc 0–10Hz: tăng thời gian tăng tốc, kiểm tra phanh, chạy auto-tuning. Lỗi khi đang chạy 10–50Hz: kiểm tra kẹt cơ khí, dầu hộp số, độ căng xích, hoặc tăng một cấp biến tần với tải va đập. Lỗi ở trên 50Hz với bơm quạt: giới hạn tần số tối đa. Lỗi ngay khi chạy: đo cách điện motor và cáp.
• Aptomat và dây cáp cho motor biến tần 2,2kW chọn loại nào? Aptomat đầu vào biến tần nguồn 3 pha 380V 16A, nguồn 1 pha 220V 32A; cáp đồng từ biến tần tới motor 1,5mm² với chiều dài dưới 50m. Cáp dài hơn chọn tiết diện lớn hơn một cấp, giảm tần số sóng mang về 2–4kHz.
• Motor biến tần 2,2kW chạy bơm, quạt tiết kiệm điện bao nhiêu? Công suất bơm, quạt tỉ lệ lập phương tốc độ: chạy 45Hz cần khoảng 1,6kW, 40Hz 1,13kW, 35Hz 0,75kW, 30Hz 0,48kW so với 2,2kW ở 50Hz. Với băng tải, máy khuấy, công suất giảm tỉ lệ bậc nhất theo tần số.
• Motor biến tần 2,2kW có cần điện trở xả không? Tải quán tính lớn cần dừng nhanh, tời, cầu trục hạ tải thì motor phát điện ngược làm biến tần báo quá áp DC; lắp điện trở xả hoặc bộ hãm. Bơm, quạt, băng tải nhẹ thường chỉ cần tăng thời gian giảm tốc hoặc chọn dừng tự do.
• Motor biến tần 2,2kW gắn hộp giảm tốc thì tốc độ trục ra bao nhiêu? Tốc độ trục ra = tốc độ motor ÷ tỉ số truyền. Ví dụ tỉ số 29: 5Hz khoảng 5 vòng/phút, 20Hz 20, 50Hz khoảng 50, 100Hz khoảng 100 vòng/phút. Momen trục ra ≈ 14,5Nm × tỉ số × hiệu suất hộp số ở dải 5–50Hz.
