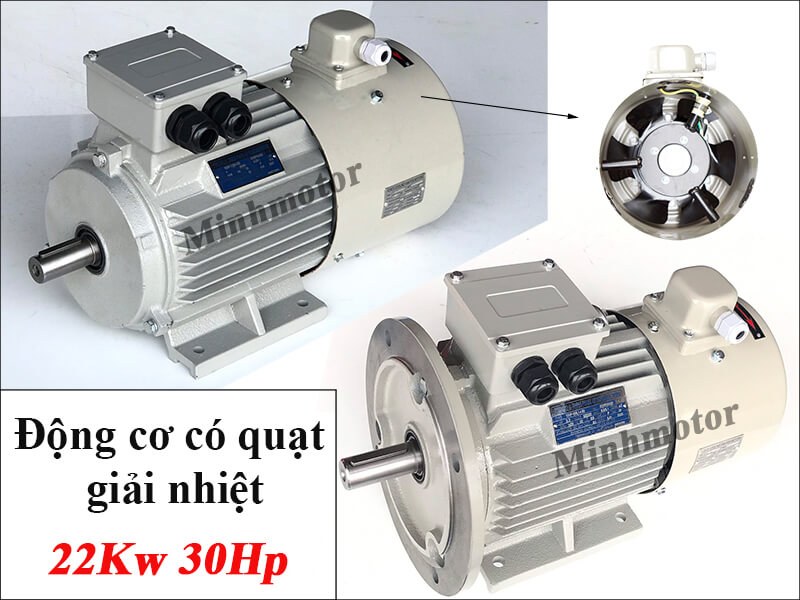

Động cơ biến tần 22kw 30hp hay còn gọi là motor biến tần 30hp 22kw. Động cơ biến tần chuyên được sử dụng trong sản xuất công nghiệp mà các nhà máy cần động cơ thay đổi tốc độ trong một khoảng nhất định để phù hợp với nhu cầu sản xuất.
Sau đây là các thông tin quan trọng nhất của động cơ biến tần 30hp 22kw

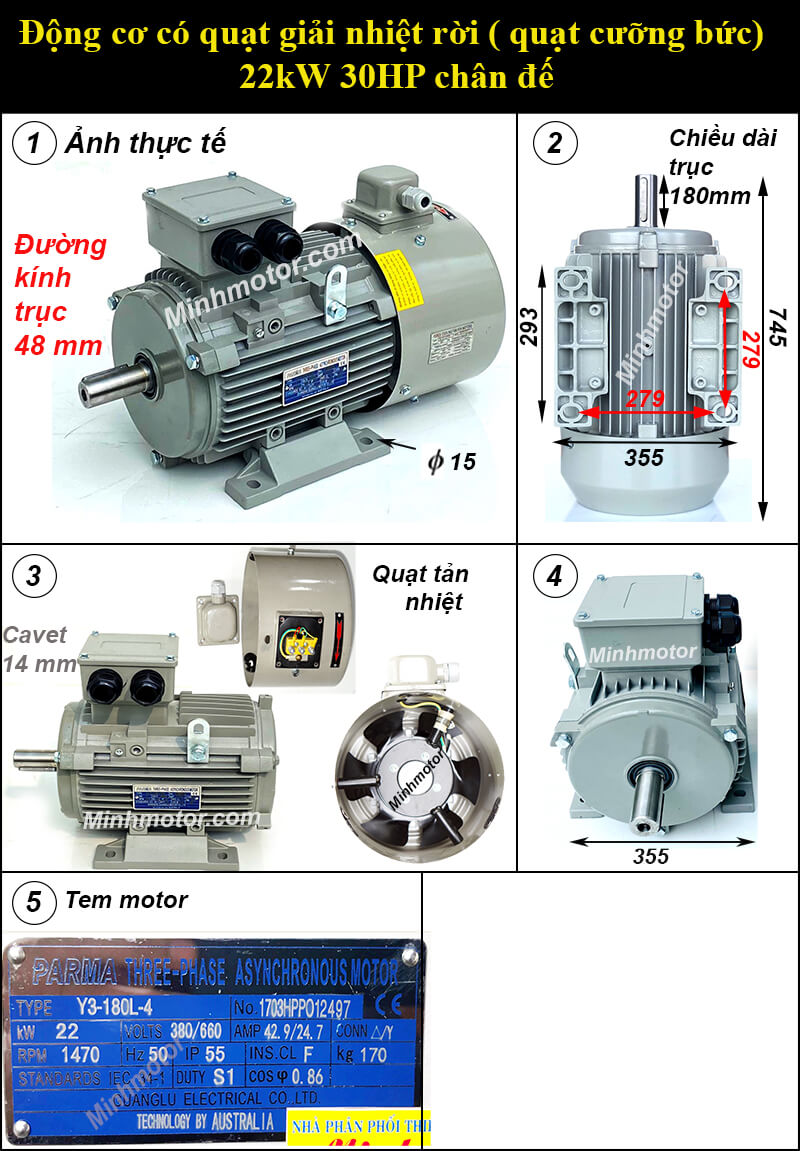

Motor biến tần 30hp 22kw chân đế có thông số kỹ thuật như sau:
Đường kính trục 48mm
Rãnh cavet: 14mm
Chiều dài trục động cơ biến tần 22kw 30hp: 180mm
Tổng chiều dài: 745mm
Tổng chiều ngang: 340mm
Khoảng cách tâm 2 lỗ bắt ốc chiều dọc: 279x279mm
Mã hàng motor biến tần 22kw 30hp: GLVP-180L-4.B3
Mã cánh quạt: G-180C
Kiểu dáng: chân đế

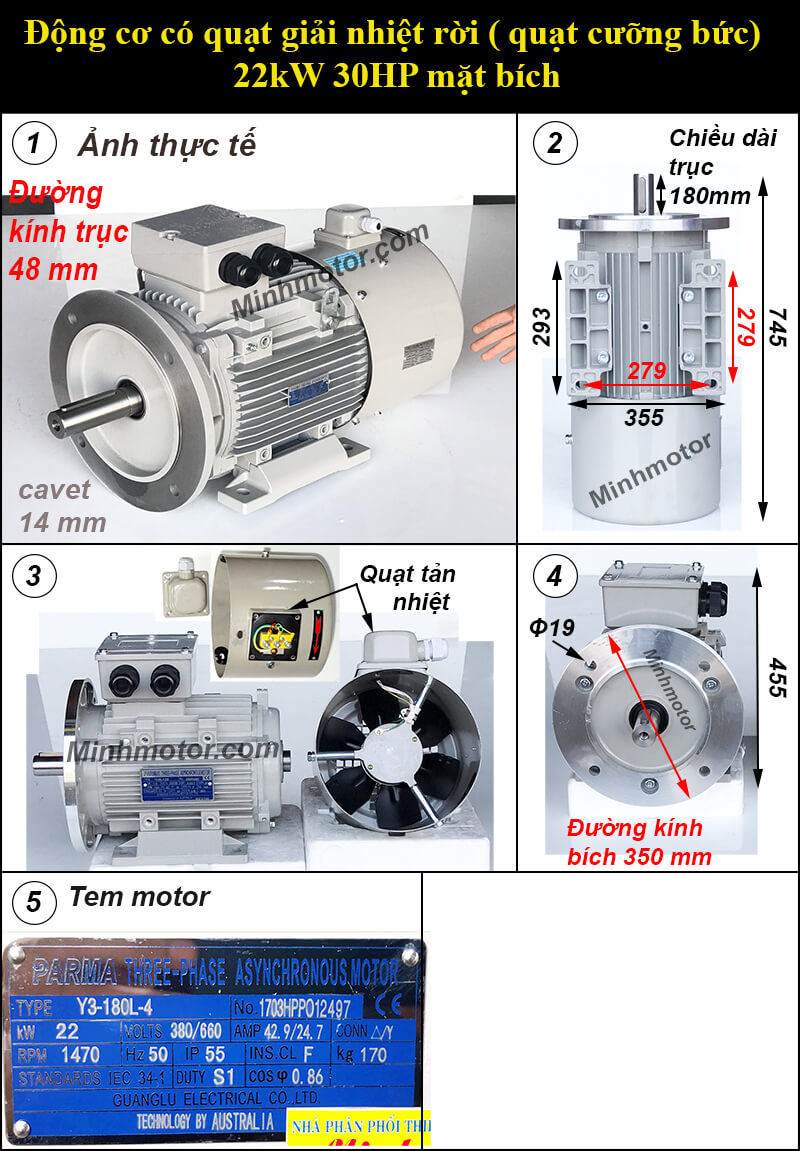

b. Động cơ biến tần 22kw 30hp mặt bích
Motor biến tần 22kw 30hp mặt bích có kích thước như bản vẽ sau:
Đường kính mặt bích: 350mm
Đường kính trục 48mm
Rãnh cavet: 14mm
Chiều dài trục motor biến tần 22kw 30hp: 180mm
Tổng chiều dài động cơ biến tần 22kw 30hp: 745mm
Tổng chiều ngang động cơ biến tần 22kw 30hp: 340mm
Khoảng cách tâm 2 lỗ bắt ốc chiều dọc: 279mm, chiều ngang: 279mm
Mã hàng motor biến tần 22kw 30hp: GLVP-180L-4.B35
Mã cánh quạt: G-180C
Kiểu dáng: mặt bích B5
3. Tốc độ động cơ biến tần 22kw 30hp
Động cơ biến tần 30hp 22kw có thể thay đổi tốc độ khi điều chỉnh tần số như sau:
Lưu ý: Động cơ điện điều chỉnh được trong khoảng 5Hz - 100Hz: từ 5Hz đến 50Hz giữ momen định mức, từ 50Hz đến 100Hz momen giảm theo tỉ lệ 50/f; dòng điện ở mọi tần số giữ trong dòng định mức 42,9A
Tần số 50hz, tốc độ trục ra là: 1430 - 1500 vòng phút
Tần số 45hz, tốc độ trục ra motor dụng biến tần 22kw 30hp là: 1360 vòng phút
Tần số 35hz, tốc độ trục ra là: 1070 vòng phút
Tần số 30hz, tốc độ trục ra biến tần motor 3 pha 22kw 30hp là: 900 vòng phút
Tần số 25hz, tốc độ trục ra là: 760 vòng phút
Tần số 20hz, tốc độ trục ra là: 610 vòng phút
4. Chọn biến tần phù hợp cho động cơ biến tần 22kW 30HP
Biến tần cho động cơ biến tần 22kW 30HP được chọn theo dòng điện định mức của motor và loại tải. Bảng dưới tổng hợp ampe, điện áp và công suất biến tần tương ứng.
Hạng mục
Thông số cho motor biến tần 22kW
Dòng định mức motor ở 380V (đấu sao)
42,9A
Dòng định mức motor ở 220V (đấu tam giác)
74,2A
Biến tần 3 pha 380V cho bơm, quạt (tải nhẹ)
22kW, dòng ra định mức ≥ 45A
Biến tần 3 pha 380V cho băng tải, máy khuấy, máy trộn (tải nặng)
30kW, dòng ra định mức ≥ 60A
Biến tần cho tời, nâng hạ, cầu trục
30kW + bộ hãm và điện trở xả
Biến tần 1 pha 220V vào, 3 pha 220V ra
Dòng nguồn 1 pha quá lớn ở công suất này, dùng biến tần nguồn 3 pha 380V
Nguồn cấp vào biến tần
3 pha 380V ±15%, 50/60Hz
Điện áp, tần số ra của biến tần
0 – 380V (hoặc 0 – 220V với biến tần 1 pha vào), dải tần số cài đặt 5 – 100Hz
Aptomat đầu vào biến tần
3 pha 380V: 80A
Cáp động lực từ biến tần tới motor (dây đồng, dưới 50m)
16mm²
Nguồn quạt làm mát cưỡng bức
Nguồn riêng theo nhãn quạt (1 pha 220V hoặc 3 pha 380V), không lấy từ đầu ra biến tần
Thông số nhập vào biến tần
22kW, 380V, 42,9A, 50Hz, 1450 vòng/phút, 4 cực
Dòng ra định mức của biến tần lớn hơn hoặc bằng 1,1 lần dòng định mức motor.
Cáp từ biến tần tới motor dài trên 50m: thêm cuộn kháng đầu ra hoặc tăng một cấp biến tần.
Biến tần chạy chế độ vector (SVC) để có momen 150% ở 0,5–1Hz.
5. Câu hỏi thường gặp về động cơ biến tần 22kW 30HP
Động cơ biến tần 22kW 30HP dùng biến tần bao nhiêu kW? Bơm, quạt dùng biến tần 22kW (dòng ra ≥ 45A); băng tải, máy khuấy dùng 30kW (dòng ra ≥ 60A); tời, nâng hạ dùng 30kW + bộ hãm và điện trở xả.
Dòng điện, điện áp định mức của motor biến tần 22kW là bao nhiêu? Đấu sao 380V dòng định mức 42,9A; đấu tam giác 220V dòng khoảng 74,2A. Ở mọi tần số từ 5Hz đến 100Hz, dòng điện motor giữ trong mức 42,9A (380V).
Motor biến tần 22kW chạy bằng nguồn 1 pha 220V được không? Ở công suất 22kW dòng nguồn 1 pha rất lớn và biến tần 1 pha vào hầu như không có sẵn; dùng biến tần 3 pha 380V 22kW trở lên, aptomat 80A.
Tốc độ motor biến tần 22kW ở từng tần số là bao nhiêu? Motor 4 cực: 5Hz khoảng 145 vòng/phút, 10Hz 290, 20Hz 580, 30Hz 870, 40Hz 1160, 50Hz 1400–1450, 60Hz 1740, 75Hz 2175, 100Hz khoảng 2900 vòng/phút. Ở 5–10Hz tốc độ thực dao động theo tải do độ trượt, bật bù trượt hoặc dùng encoder khi cần chính xác.
Lực kéo (momen) của motor biến tần 22kW thay đổi thế nào từ 5Hz đến 100Hz? Từ 5Hz đến 50Hz momen định mức khoảng 144,9Nm (chế độ vector; chế độ V/f ở 5Hz chỉ đạt 50–80%). 60Hz còn khoảng 120,7Nm, 75Hz 96,6Nm, 100Hz 72,4Nm. Tải momen không đổi chạy trên 50Hz có thể chậm lại hoặc báo quá tải.
Motor biến tần 22kW chạy lâu ở 5–20Hz có nóng không? Quạt cưỡng bức chạy bằng nguồn riêng nên motor giữ nhiệt độ ổn định ở 5–20Hz với momen định mức. Quạt không chạy hoặc quay ngược thì cuộn dây quá nhiệt sau 5–20 phút; kiểm tra mũi tên chiều quay trên chụp quạt, khóa liên động để motor chính chỉ chạy khi quạt đã chạy.
Motor biến tần 22kW chạy từ 50Hz đến 100Hz cần lưu ý gì? Công suất giữ 22kW nhưng momen giảm theo tỉ lệ 50/f. Bơm, quạt ở 60Hz cần khoảng 38,02kW nên motor 22kW sẽ quá tải. Ở 80–100Hz độ ồn, rung và nhiệt vòng bi tăng; tải quay (puly, khớp nối, cánh quạt) cần cân bằng tốt. Ghép hộp giảm tốc thì tốc độ đầu vào hộp số lên tới khoảng 2900 vòng/phút.
Biến tần chạy motor 22kW báo lỗi quá dòng thì xử lý thế nào? Lỗi lúc tăng tốc 0–10Hz: tăng thời gian tăng tốc, kiểm tra phanh, chạy auto-tuning. Lỗi khi đang chạy 10–50Hz: kiểm tra kẹt cơ khí, dầu hộp số, độ căng xích, hoặc tăng một cấp biến tần với tải va đập. Lỗi ở trên 50Hz với bơm quạt: giới hạn tần số tối đa. Lỗi ngay khi chạy: đo cách điện motor và cáp.
Aptomat và dây cáp cho motor biến tần 22kW chọn loại nào? Aptomat đầu vào biến tần nguồn 3 pha 380V 80A; cáp đồng từ biến tần tới motor 16mm² với chiều dài dưới 50m. Cáp dài hơn chọn tiết diện lớn hơn một cấp, giảm tần số sóng mang về 2–4kHz.
Motor biến tần 22kW chạy bơm, quạt tiết kiệm điện bao nhiêu? Công suất bơm, quạt tỉ lệ lập phương tốc độ: chạy 45Hz cần khoảng 16,04kW, 40Hz 11,26kW, 35Hz 7,55kW, 30Hz 4,75kW so với 22kW ở 50Hz. Với băng tải, máy khuấy, công suất giảm tỉ lệ bậc nhất theo tần số.
Motor biến tần 22kW có cần điện trở xả không? Tải quán tính lớn cần dừng nhanh, tời, cầu trục hạ tải thì motor phát điện ngược làm biến tần báo quá áp DC; lắp điện trở xả hoặc bộ hãm. Bơm, quạt, băng tải nhẹ thường chỉ cần tăng thời gian giảm tốc hoặc chọn dừng tự do.
Motor biến tần 22kW gắn hộp giảm tốc thì tốc độ trục ra bao nhiêu? Tốc độ trục ra = tốc độ motor ÷ tỉ số truyền. Ví dụ tỉ số 29: 5Hz khoảng 5 vòng/phút, 20Hz 20, 50Hz khoảng 50, 100Hz khoảng 100 vòng/phút. Momen trục ra ≈ 144,9Nm × tỉ số × hiệu suất hộp số ở dải 5–50Hz.
