Động Cơ Biến Tần 7.5Kw 10Hp

2.051 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

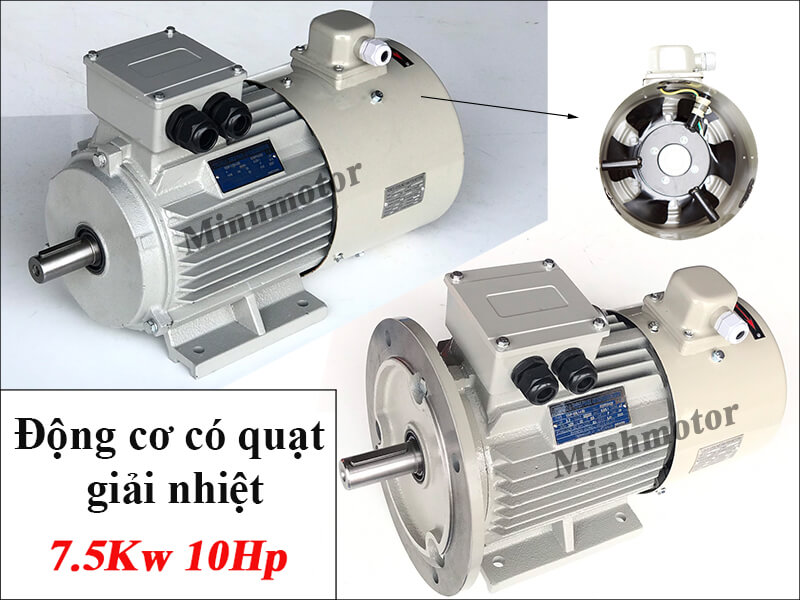

Động cơ biến tần 7.5kw 10hp hay còn gọi là motor biến tần 10hp 7.5kw. Động cơ biến tần chuyên được sử dụng trong sản xuất công nghiệp mà các nhà máy cần động cơ thay đổi tốc độ trong một khoảng nhất định để phù hợp với nhu cầu sản xuất.

Sau đây là các thông tin quan trọng nhất của động cơ biến tần 10hp 7.5kw

1. Thông số kỹ thuật động cơ biến tần 7.5kw 10hp

  • Công suất: 7.5kw 10hp 10 ngựa, 10 mã lực
  • Tốc độ vòng tua: 4 pole/ 4 cực 1400 - 1500 vòng/phút
  • Dòng ampe định mức động cơ biến tần 7.5kw 10hp: 15.6(A)
  • Kiểu dáng động cơ điện 3 pha: chân đế, mặt bích
  • Dây đồng 100% cao cấp, chịu nhiệt cấp F
  • Hệ số bảo vệ IP55 chống bụi, nước
  • Chế độ làm việc motor biến tần 7.5kw 10hp S1: liên tục 24h/ngày
  • Tần số 50Hz - biến đổi
  • Điện áp 3 pha 220v/380v
  • Chất liệu động cơ biến tần 7.5kw 10hp: vỏ gang hoặc nhôm

2. Bản vẽ động cơ biến tần 7.5kw 10hp

a. Động cơ biến tần 7.5kw 10hp chân đế

Motor biến tần 10hp 7.5kw chân đế có thông số kỹ thuật như sau:

  • Đường kính trục 38mm
  • Rãnh cavet: 10mm
  • Chiều dài trục motor biến tần 10hp 7.5kw: 80mm
  • Tổng chiều dài động cơ biến tần 7.5kw 10hp: 555mm
  • Tổng chiều ngang: 260mm
  • Khoảng cách tâm 2 lỗ bắt ốc chiều dọc: 178mm, chiều ngang: 216mm
  • Mã hàng motor biến tần 7.5kw 10hp: GLVP-132M-4.B3
  • Mã cánh quạt: G-132A3
  • Kiểu dáng: chân đế

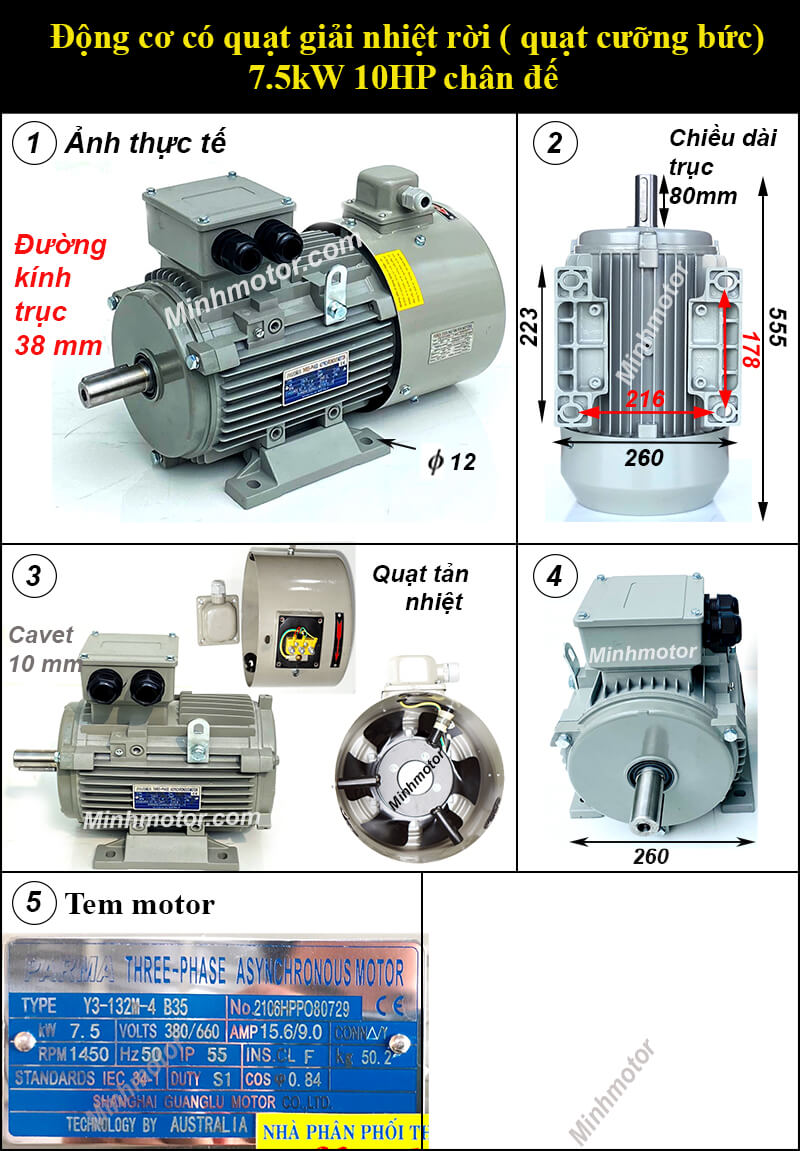

Động cơ biến tần 7.5kw 10hp chân đế

b. Động cơ biến tần 7.5kw 10hp mặt bích

Motor biến tần 7.5kw 10hp mặt bích có kích thước như bản vẽ sau:

  • Đường kính mặt bích: 300mm
  • Đường kính cốt: 38mm
  • Rãnh cavet: 10mm
  • Chiều dài trục: 80mm
  • Tổng chiều dài motor dụng biến tần 7.5kw 10hp: 555mm
  • Tổng chiều ngang động cơ biến tần 7.5kw 10hp: 260mm
  • Khoảng cách tâm 2 lỗ bắt ốc chiều dọc: 178mm, chiều ngang 216mm
  • Mã hàng motor biến tần 7.5kw 10hp: GLVP-132M-4.B35
  • Mã cánh quạt động cơ biến tần 7.5kw 10hp: G-132A3
  • Kiểu dáng: mặt bích B5

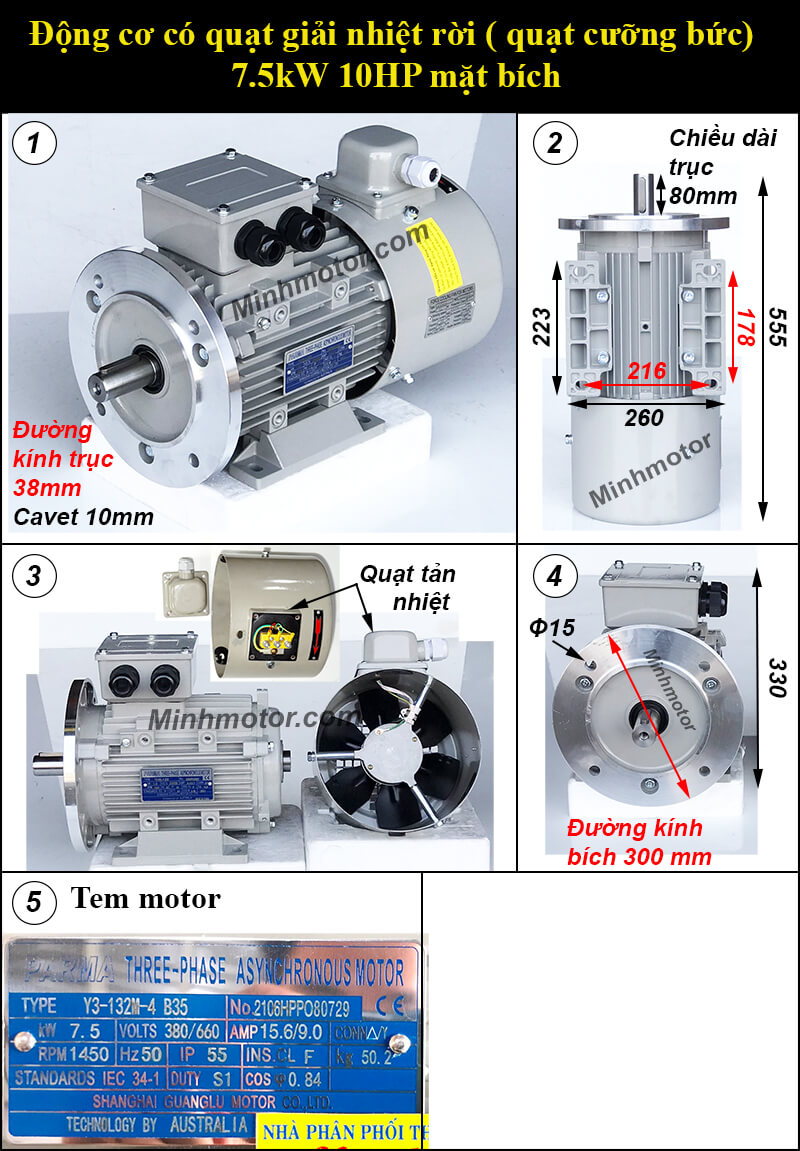

Động cơ biến tần 7.5kw 10hp mặt bích

3. Tốc độ động cơ biến tần 7.5kw 10hp

Động cơ biến tần 10hp 7.5kw có thể thay đổi tốc độ khi điều chỉnh tần số như sau:

Lưu ý: Động cơ điện điều chỉnh được trong khoảng 5Hz - 100Hz: từ 5Hz đến 50Hz giữ momen định mức, từ 50Hz đến 100Hz momen giảm theo tỉ lệ 50/f; dòng điện ở mọi tần số giữ trong dòng định mức 15,6A

  • Tần số 50hz, tốc độ trục ra là: 1450 - 1500 vòng phút
  • Tần số 45hz, tốc độ trục ra motor dụng biến tần 7.5kw 10hp là: 1340 vòng phút
  • Tần số 35hz, tốc độ trục ra biến tần motor 3 pha 7.5kw 10hp là: 1010 vòng phút
  • Tần số 30hz, tốc độ trục ra là: 970 vòng phút
  • Tần số 25hz, tốc độ trục ra là: 760 vòng phút
  • Tần số 20hz, tốc độ trục ra là: 670 vòng phút

4. Chọn biến tần phù hợp cho động cơ biến tần 7,5kW 10HP

Biến tần cho động cơ biến tần 7,5kW 10HP được chọn theo dòng điện định mức của motor và loại tải. Bảng dưới tổng hợp ampe, điện áp và công suất biến tần tương ứng.

Hạng mụcThông số cho motor biến tần 7,5kW
Dòng định mức motor ở 380V (đấu sao)15,6A
Dòng định mức motor ở 220V (đấu tam giác)27A
Biến tần 3 pha 380V cho bơm, quạt (tải nhẹ)7,5kW, dòng ra định mức ≥ 17A
Biến tần 3 pha 380V cho băng tải, máy khuấy, máy trộn (tải nặng)11kW, dòng ra định mức ≥ 25A
Biến tần cho tời, nâng hạ, cầu trục11kW + điện trở xả
Biến tần 1 pha 220V vào, 3 pha 220V raDòng nguồn 1 pha quá lớn ở công suất này, dùng biến tần nguồn 3 pha 380V
Nguồn cấp vào biến tần3 pha 380V ±15%, 50/60Hz
Điện áp, tần số ra của biến tần0 – 380V (hoặc 0 – 220V với biến tần 1 pha vào), dải tần số cài đặt 5 – 100Hz
Aptomat đầu vào biến tần3 pha 380V: 32A
Cáp động lực từ biến tần tới motor (dây đồng, dưới 50m)4mm²
Nguồn quạt làm mát cưỡng bứcNguồn riêng theo nhãn quạt (1 pha 220V hoặc 3 pha 380V), không lấy từ đầu ra biến tần
Thông số nhập vào biến tần7,5kW, 380V, 15,6A, 50Hz, 1450 vòng/phút, 4 cực
  • Dòng ra định mức của biến tần lớn hơn hoặc bằng 1,1 lần dòng định mức motor.
  • Cáp từ biến tần tới motor dài trên 50m: thêm cuộn kháng đầu ra hoặc tăng một cấp biến tần.
  • Biến tần chạy chế độ vector (SVC) để có momen 150% ở 0,5–1Hz.

5. Câu hỏi thường gặp về động cơ biến tần 7,5kW 10HP

  • Động cơ biến tần 7,5kW 10HP dùng biến tần bao nhiêu kW? Bơm, quạt dùng biến tần 7,5kW (dòng ra ≥ 17A); băng tải, máy khuấy dùng 11kW (dòng ra ≥ 25A); tời, nâng hạ dùng 11kW + điện trở xả.
  • Dòng điện, điện áp định mức của motor biến tần 7,5kW là bao nhiêu? Đấu sao 380V dòng định mức 15,6A; đấu tam giác 220V dòng khoảng 27A. Ở mọi tần số từ 5Hz đến 100Hz, dòng điện motor giữ trong mức 15,6A (380V).
  • Motor biến tần 7,5kW chạy bằng nguồn 1 pha 220V được không? Ở công suất 7,5kW dòng nguồn 1 pha rất lớn và biến tần 1 pha vào hầu như không có sẵn; dùng biến tần 3 pha 380V 7,5kW trở lên, aptomat 32A.
  • Tốc độ motor biến tần 7,5kW ở từng tần số là bao nhiêu? Motor 4 cực: 5Hz khoảng 145 vòng/phút, 10Hz 290, 20Hz 580, 30Hz 870, 40Hz 1160, 50Hz 1400–1450, 60Hz 1740, 75Hz 2175, 100Hz khoảng 2900 vòng/phút. Ở 5–10Hz tốc độ thực dao động theo tải do độ trượt, bật bù trượt hoặc dùng encoder khi cần chính xác.
  • Lực kéo (momen) của motor biến tần 7,5kW thay đổi thế nào từ 5Hz đến 100Hz? Từ 5Hz đến 50Hz momen định mức khoảng 49,4Nm (chế độ vector; chế độ V/f ở 5Hz chỉ đạt 50–80%). 60Hz còn khoảng 41,2Nm, 75Hz 32,9Nm, 100Hz 24,7Nm. Tải momen không đổi chạy trên 50Hz có thể chậm lại hoặc báo quá tải.
  • Motor biến tần 7,5kW chạy lâu ở 5–20Hz có nóng không? Quạt cưỡng bức chạy bằng nguồn riêng nên motor giữ nhiệt độ ổn định ở 5–20Hz với momen định mức. Quạt không chạy hoặc quay ngược thì cuộn dây quá nhiệt sau 5–20 phút; kiểm tra mũi tên chiều quay trên chụp quạt, khóa liên động để motor chính chỉ chạy khi quạt đã chạy.
  • Motor biến tần 7,5kW chạy từ 50Hz đến 100Hz cần lưu ý gì? Công suất giữ 7,5kW nhưng momen giảm theo tỉ lệ 50/f. Bơm, quạt ở 60Hz cần khoảng 12,96kW nên motor 7,5kW sẽ quá tải. Ở 80–100Hz độ ồn, rung và nhiệt vòng bi tăng; tải quay (puly, khớp nối, cánh quạt) cần cân bằng tốt. Ghép hộp giảm tốc thì tốc độ đầu vào hộp số lên tới khoảng 2900 vòng/phút.
  • Biến tần chạy motor 7,5kW báo lỗi quá dòng thì xử lý thế nào? Lỗi lúc tăng tốc 0–10Hz: tăng thời gian tăng tốc, kiểm tra phanh, chạy auto-tuning. Lỗi khi đang chạy 10–50Hz: kiểm tra kẹt cơ khí, dầu hộp số, độ căng xích, hoặc tăng một cấp biến tần với tải va đập. Lỗi ở trên 50Hz với bơm quạt: giới hạn tần số tối đa. Lỗi ngay khi chạy: đo cách điện motor và cáp.
  • Aptomat và dây cáp cho motor biến tần 7,5kW chọn loại nào? Aptomat đầu vào biến tần nguồn 3 pha 380V 32A; cáp đồng từ biến tần tới motor 4mm² với chiều dài dưới 50m. Cáp dài hơn chọn tiết diện lớn hơn một cấp, giảm tần số sóng mang về 2–4kHz.
  • Motor biến tần 7,5kW chạy bơm, quạt tiết kiệm điện bao nhiêu? Công suất bơm, quạt tỉ lệ lập phương tốc độ: chạy 45Hz cần khoảng 5,47kW, 40Hz 3,84kW, 35Hz 2,57kW, 30Hz 1,62kW so với 7,5kW ở 50Hz. Với băng tải, máy khuấy, công suất giảm tỉ lệ bậc nhất theo tần số.
  • Motor biến tần 7,5kW có cần điện trở xả không? Tải quán tính lớn cần dừng nhanh, tời, cầu trục hạ tải thì motor phát điện ngược làm biến tần báo quá áp DC; lắp điện trở xả hoặc bộ hãm. Bơm, quạt, băng tải nhẹ thường chỉ cần tăng thời gian giảm tốc hoặc chọn dừng tự do.
  • Motor biến tần 7,5kW gắn hộp giảm tốc thì tốc độ trục ra bao nhiêu? Tốc độ trục ra = tốc độ motor ÷ tỉ số truyền. Ví dụ tỉ số 29: 5Hz khoảng 5 vòng/phút, 20Hz 20, 50Hz khoảng 50, 100Hz khoảng 100 vòng/phút. Momen trục ra ≈ 49,4Nm × tỉ số × hiệu suất hộp số ở dải 5–50Hz.
