Động Cơ Biến Tần 5.5Kw 7.5Hp

Động cơ biến tần 5.5kw 7.5hp hay còn gọi là motor biến tần 7.5hp 5.5kw. Động cơ biến tần chuyên được sử dụng trong sản xuất công nghiệp mà các nhà máy cần động cơ thay đổi tốc độ trong một khoảng nhất định để phù hợp với nhu cầu sản xuất.  Sau đây là các thông tin quan trọng nhất của động cơ biến tần 7.5hp 5.5kw

1. Ứng dụng động cơ biến tần 5.5kw 7.5hp

Dưới đây là một số ví dụ về ứng dụng của động cơ biến tần 5.5kw 7.5hp trong các lĩnh vực khác nhau:

• Công nghiệp sản xuất: Động cơ biến tần được sử dụng rộng rãi trong quá trình sản xuất để điều chỉnh tốc độ của động cơ theo yêu cầu cụ thể. Ví dụ như trong dây chuyền sản xuất, máy cắt, máy gia công kim loại, máy ép nhựa,...
• Hệ thống thủy lực và bơm: Động cơ biến tần có thể điều chỉnh tốc độ của các động cơ bơm trong hệ thống cấp nước, hệ thống xử lý nước thải, hệ thống làm mát công nghiệp,...
• Hệ thống thông gió và HVAC: Trong các hệ thống thông gió công nghiệp và hệ thống điều hòa không khí, động cơ biến tần giúp điều chỉnh tốc độ quạt theo nhu cầu, giúp tiết kiệm năng lượng và điều chỉnh lưu lượng không khí.
• Thang máy và cơ sở hạ tầng: Trong thang máy và các hệ thống cơ sở hạ tầng như thang cuốn, cầu trượt, động cơ biến tần giúp kiểm soát tốc độ và độ chính xác trong quá trình vận hành.
• Công nghiệp năng lượng tái tạo: Trong các ứng dụng sử dụng động cơ trong năng lượng tái tạo như hệ thống gió và hệ thống mặt trời, động cơ biến tần giúp tối ưu hóa sản lượng theo điều kiện môi trường và điều kiện thời tiết.
• Công nghiệp thực phẩm và đồ uống: Trong quá trình sản xuất thực phẩm và đồ uống, động cơ biến tần có thể được sử dụng để điều chỉnh tốc độ các thiết bị như máy trộn, máy đóng gói,...

2. Ưu điểm động cơ biến tần 5.5kw 7.5hp

Động cơ biến tần 5.5kw 7.5hp có nhiều ưu điểm vượt trội như:

• Tiết kiệm điện năng
• Điều chỉnh tốc độ quay của động cơ một cách linh hoạt, giúp tăng hiệu suất của máy móc và thiết bị.
• Giảm tiếng ồn
• Tăng tuổi thọ động cơ

3. Thông số kỹ thuật động cơ biến tần 5.5kw 7.5hp

• Công suất: 5.5kw 7.5hp 7.5 ngựa, 7.5 mã lực
• Tốc độ vòng tua: 4 pole/ 4 cực 1400 - 1500 vòng/phút
• Dòng ampe định mức động cơ biến tần 5.5kw 7.5hp: 11.7(A)
• Kiểu dáng động cơ điện 3 pha : chân đế, mặt bích
• Dây đồng 100% cao cấp, chịu nhiệt cấp F
• Hệ số bảo vệ IP55 chống bụi, nước
• Chế độ làm việc motor biến tần 5.5kw 7.5hp S1: liên tục 24h/ngày
• Tần số 50Hz - biến đổi
• Điện áp 3 pha 220v/380v
• Chất liệu: vỏ gang hoặc nhôm

4. Bản vẽ động cơ biến tần 5.5kw 7.5hp

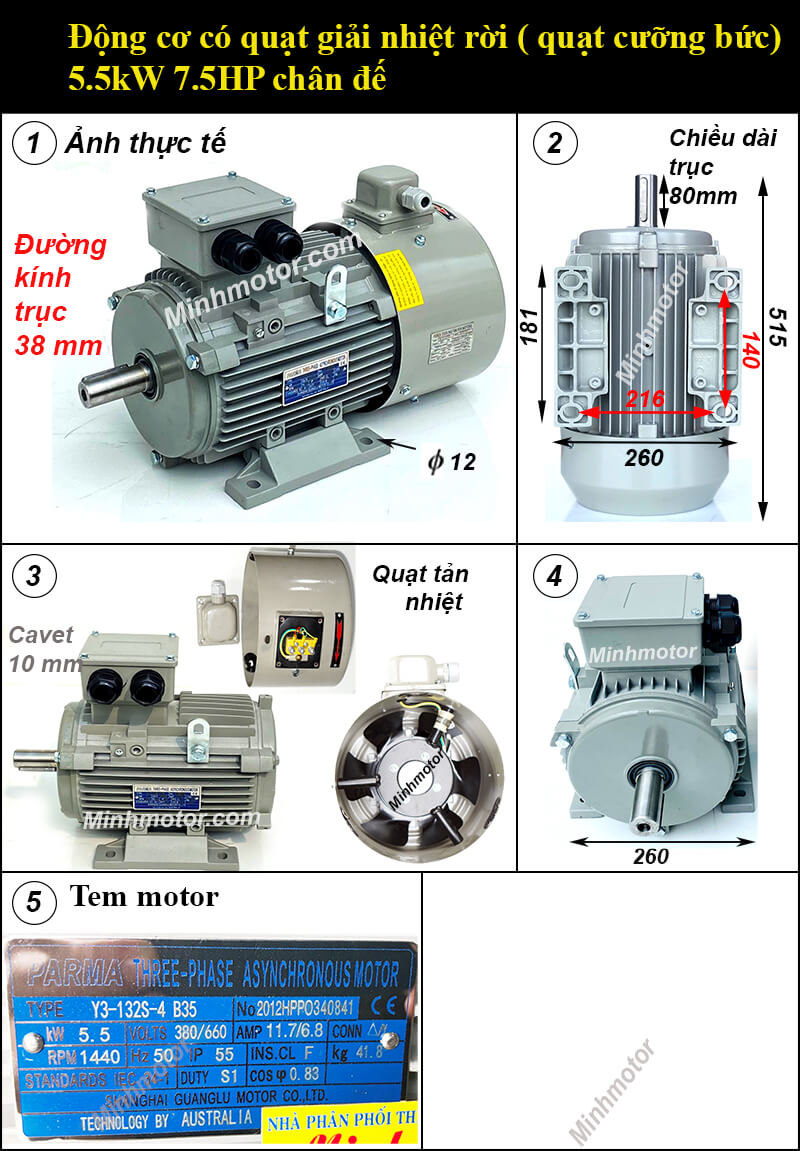

a. Động cơ biến tần 5.5kw 7.5hp chân đế

Motor biến tần 7.5hp 5.5kw chân đế có thông số kỹ thuật như sau:

• Đường kính trục động cơ biến tần 7.5hp 5.5kw: 38mm
• Rãnh cavet motor biến tần 5.5kw 7.5hp: 10mm
• Chiều dài trục: 80mm
• Tổng chiều dài: 515mm
• Tổng chiều ngang động cơ biến tần 5.5kw 7.5hp: 260mm
• Khoảng cách tâm 2 lỗ bắt ốc chiều dọc: 140mm, chiều ngang: 216mm
• Mã hàng motor: GLVP-132S-4.B3
• Mã cánh quạt: G-132A3
• Kiểu dáng: chân đế

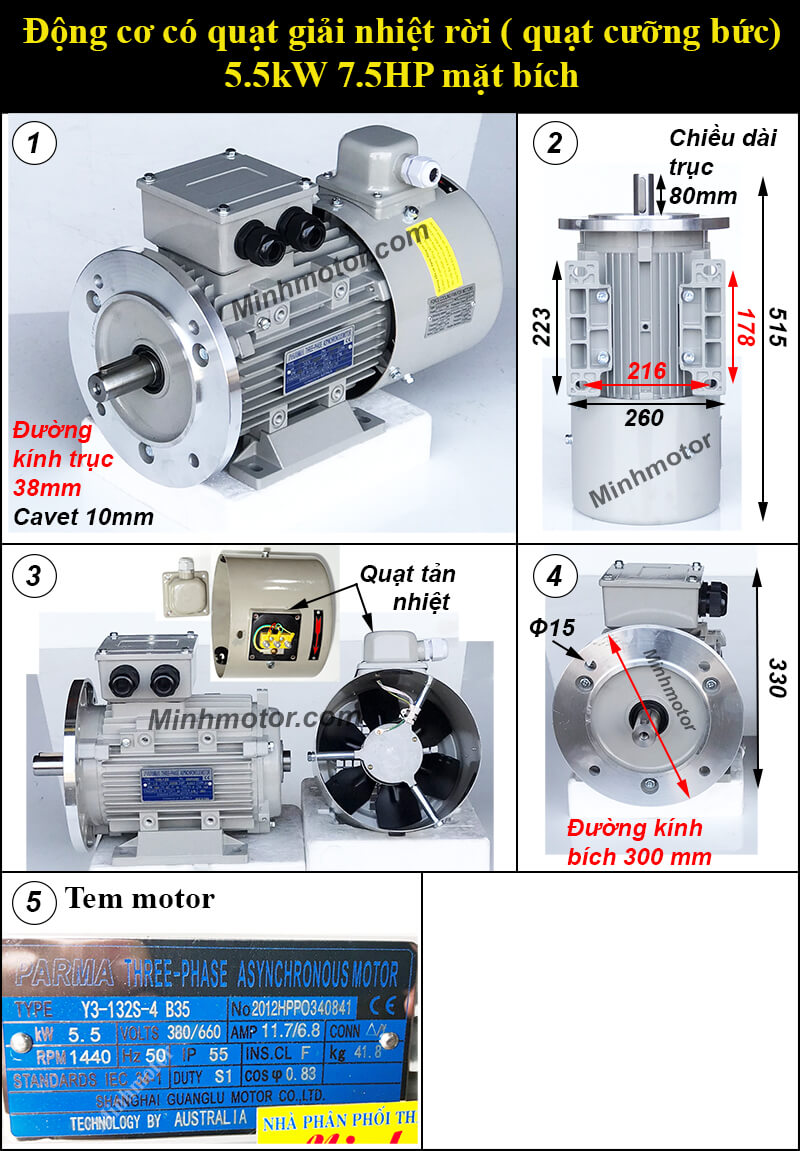

b. Động cơ biến tần 5.5kw 7.5hp mặt bích

Motor biến tần 5.5kw 7.5hp mặt bích có kích thước như bản vẽ sau:

• Đường kính mặt bích motor biến tần 5.5kw 7.5hp: 300mm
• Đường kính trục động cơ biến tần 7.5hp 5.5kw: 38mm
• Rãnh cavet: 10mm
• Chiều dài trục: 80mm
• Tổng chiều dài: 515mm
• Tổng chiều ngang động cơ biến tần 7.5hp 5.5kw: 260mm
• Khoảng cách tâm 2 lỗ bắt ốc chiều dọc: 140mm, chiều ngang 216mm
• Mã hàng động cơ biến tần 7.5hp 5.5kw: GLVP-132S-4.B35
• Mã cánh quạt motor dụng biến tần 5.5kw 7.5hp: G-132A3
• Kiểu dáng: mặt bích B5

5. Lựa chọn tốc độ động cơ biến tần 5.5kw 7.5hp

Động cơ biến tần 7.5hp 5.5kw có thể thay đổi tốc độ khi điều chỉnh tần số như sau:

Lưu ý: Động cơ điện điều chỉnh được trong khoảng 5Hz - 100Hz: từ 5Hz đến 50Hz giữ momen định mức, từ 50Hz đến 100Hz momen giảm theo tỉ lệ 50/f; dòng điện ở mọi tần số giữ trong dòng định mức 11,7A

• Tần số 50hz, tốc độ trục ra là: 1440 - 1500 vòng phút
• Tần số 45hz, tốc độ trục ra motor dụng biến tần 5.5kw 7.5hp là: 1360 vòng phút
• Tần số 35hz, tốc độ trục ra là: 1070 vòng phút
• Tần số 30hz, tốc độ trục ra biến tần motor 3 pha 5.5kw 7.5hp là: 960 vòng phút
• Tần số 25hz, tốc độ trục ra là: 780 vòng phút
• Tần số 20hz, tốc độ trục ra là: 640 vòng phút

6. Chọn biến tần phù hợp cho động cơ biến tần 5,5kW 7.5HP

Biến tần cho động cơ biến tần 5,5kW 7.5HP được chọn theo dòng điện định mức của motor và loại tải. Bảng dưới tổng hợp ampe, điện áp và công suất biến tần tương ứng.

• Dòng ra định mức của biến tần lớn hơn hoặc bằng 1,1 lần dòng định mức motor.
• Cáp từ biến tần tới motor dài trên 50m: thêm cuộn kháng đầu ra hoặc tăng một cấp biến tần.
• Biến tần chạy chế độ vector (SVC) để có momen 150% ở 0,5–1Hz.

7. Câu hỏi thường gặp về động cơ biến tần 5,5kW 7.5HP

• Động cơ biến tần 5,5kW 7.5HP dùng biến tần bao nhiêu kW? Bơm, quạt dùng biến tần 5,5kW (dòng ra ≥ 13A); băng tải, máy khuấy dùng 7,5kW (dòng ra ≥ 17A); tời, nâng hạ dùng 7,5–11kW + điện trở xả.
• Dòng điện, điện áp định mức của motor biến tần 5,5kW là bao nhiêu? Đấu sao 380V dòng định mức 11,7A; đấu tam giác 220V dòng khoảng 20,2A. Ở mọi tần số từ 5Hz đến 100Hz, dòng điện motor giữ trong mức 11,7A (380V).
• Motor biến tần 5,5kW chạy bằng nguồn 1 pha 220V được không? Ở công suất 5,5kW dòng nguồn 1 pha rất lớn và biến tần 1 pha vào hầu như không có sẵn; dùng biến tần 3 pha 380V 5,5kW trở lên, aptomat 25A.
• Tốc độ motor biến tần 5,5kW ở từng tần số là bao nhiêu? Motor 4 cực: 5Hz khoảng 145 vòng/phút, 10Hz 290, 20Hz 580, 30Hz 870, 40Hz 1160, 50Hz 1400–1450, 60Hz 1740, 75Hz 2175, 100Hz khoảng 2900 vòng/phút. Ở 5–10Hz tốc độ thực dao động theo tải do độ trượt, bật bù trượt hoặc dùng encoder khi cần chính xác.
• Lực kéo (momen) của motor biến tần 5,5kW thay đổi thế nào từ 5Hz đến 100Hz? Từ 5Hz đến 50Hz momen định mức khoảng 36,2Nm (chế độ vector; chế độ V/f ở 5Hz chỉ đạt 50–80%). 60Hz còn khoảng 30,2Nm, 75Hz 24,1Nm, 100Hz 18,1Nm. Tải momen không đổi chạy trên 50Hz có thể chậm lại hoặc báo quá tải.

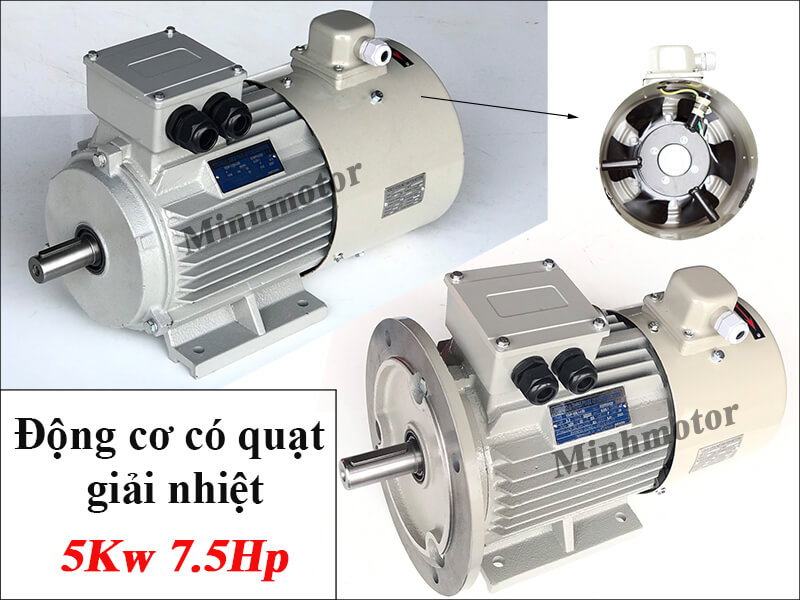

• Motor biến tần 5,5kW chạy lâu ở 5–20Hz có nóng không? Quạt cưỡng bức chạy bằng nguồn riêng nên motor giữ nhiệt độ ổn định ở 5–20Hz với momen định mức. Quạt không chạy hoặc quay ngược thì cuộn dây quá nhiệt sau 5–20 phút; kiểm tra mũi tên chiều quay trên chụp quạt, khóa liên động để motor chính chỉ chạy khi quạt đã chạy.
• Motor biến tần 5,5kW chạy từ 50Hz đến 100Hz cần lưu ý gì? Công suất giữ 5,5kW nhưng momen giảm theo tỉ lệ 50/f. Bơm, quạt ở 60Hz cần khoảng 9,5kW nên motor 5,5kW sẽ quá tải. Ở 80–100Hz độ ồn, rung và nhiệt vòng bi tăng; tải quay (puly, khớp nối, cánh quạt) cần cân bằng tốt. Ghép hộp giảm tốc thì tốc độ đầu vào hộp số lên tới khoảng 2900 vòng/phút.
• Biến tần chạy motor 5,5kW báo lỗi quá dòng thì xử lý thế nào? Lỗi lúc tăng tốc 0–10Hz: tăng thời gian tăng tốc, kiểm tra phanh, chạy auto-tuning. Lỗi khi đang chạy 10–50Hz: kiểm tra kẹt cơ khí, dầu hộp số, độ căng xích, hoặc tăng một cấp biến tần với tải va đập. Lỗi ở trên 50Hz với bơm quạt: giới hạn tần số tối đa. Lỗi ngay khi chạy: đo cách điện motor và cáp.
• Aptomat và dây cáp cho motor biến tần 5,5kW chọn loại nào? Aptomat đầu vào biến tần nguồn 3 pha 380V 25A; cáp đồng từ biến tần tới motor 4mm² với chiều dài dưới 50m. Cáp dài hơn chọn tiết diện lớn hơn một cấp, giảm tần số sóng mang về 2–4kHz.
• Motor biến tần 5,5kW chạy bơm, quạt tiết kiệm điện bao nhiêu? Công suất bơm, quạt tỉ lệ lập phương tốc độ: chạy 45Hz cần khoảng 4,01kW, 40Hz 2,82kW, 35Hz 1,89kW, 30Hz 1,19kW so với 5,5kW ở 50Hz. Với băng tải, máy khuấy, công suất giảm tỉ lệ bậc nhất theo tần số.
• Motor biến tần 5,5kW có cần điện trở xả không? Tải quán tính lớn cần dừng nhanh, tời, cầu trục hạ tải thì motor phát điện ngược làm biến tần báo quá áp DC; lắp điện trở xả hoặc bộ hãm. Bơm, quạt, băng tải nhẹ thường chỉ cần tăng thời gian giảm tốc hoặc chọn dừng tự do.
• Motor biến tần 5,5kW gắn hộp giảm tốc thì tốc độ trục ra bao nhiêu? Tốc độ trục ra = tốc độ motor ÷ tỉ số truyền. Ví dụ tỉ số 29: 5Hz khoảng 5 vòng/phút, 20Hz 20, 50Hz khoảng 50, 100Hz khoảng 100 vòng/phút. Momen trục ra ≈ 36,2Nm × tỉ số × hiệu suất hộp số ở dải 5–50Hz.
