Động cơ điện 3 pha 0.55kW 0.75HP 6 cực (motor 0.55kW 6 pole) là dòng tua chậm, quay ~ 900 vòng/phút ở 50Hz, mô men ~ 5,8 Nm — gấp ~ 1,5 lần motor 4 cực cùng công suất. Khung 80M2, trục 19 mm, dòng 1,7 A ở 380V. Cỡ motor này hay gặp ở băng chuyền máy sấy, máy tráng bánh, cánh khuấy nồi nấu.
1) Thông số kỹ thuật motor 0.55kW 6 cực khung 80M2-6
Thông số
Giá trị
Model
Y3-80M2-6 (chân đế B3, mặt bích B5)
Công suất
0.55kW (0.75HP)
Tốc độ
~ 900 vòng/phút (6 cực, 50Hz)
Đường kính trục Rãnh cavet - Then
19 mm 6 mm
Điện áp
3 pha 220V tam giác / 380V sao, 50Hz
Dòng định mức
2,9 A ở 220V (đấu tam giác) – 1,7 A ở 380V (đấu sao)
Mô men định mức
~ 5,8 Nm
Cấp bảo vệ
IP55
Cấp cách nhiệt
Cấp F
Mặt bích B5: đường kính 200 mm, vành định vị 130 mm, tâm lỗ Ø165 mm, 4 lỗ bắt vít 12 mm.
Lỗ chân đế dọc trục x ngang trục: 100 mm x 125 mm, lỗ Ø10 mm; tâm trục cao 80 mm.
Vòng bi trước / sau: 6204-2RZ / 6204-2RZ.
Mặt bích B14 (vỏ nhôm): Ø120 mm, vành định vị 80 mm, 4 lỗ ren M6, tâm lỗ Ø100 mm.
Chế độ làm việc: S1 liên tục.
Dòng khởi động trực tiếp ~ 6–7 lần dòng định mức, tức ~ 10,2–11,9 A.
Biến tần phù hợp: loại 0.55kW cho tải nhẹ (quạt, bơm), dòng ra định mức ≥ 1,7 A (ra 3 pha 220V khi dùng biến tần 1 pha vào); tải nặng, khởi động có tải chọn loại tải nặng (HD) hoặc 0.75kW.

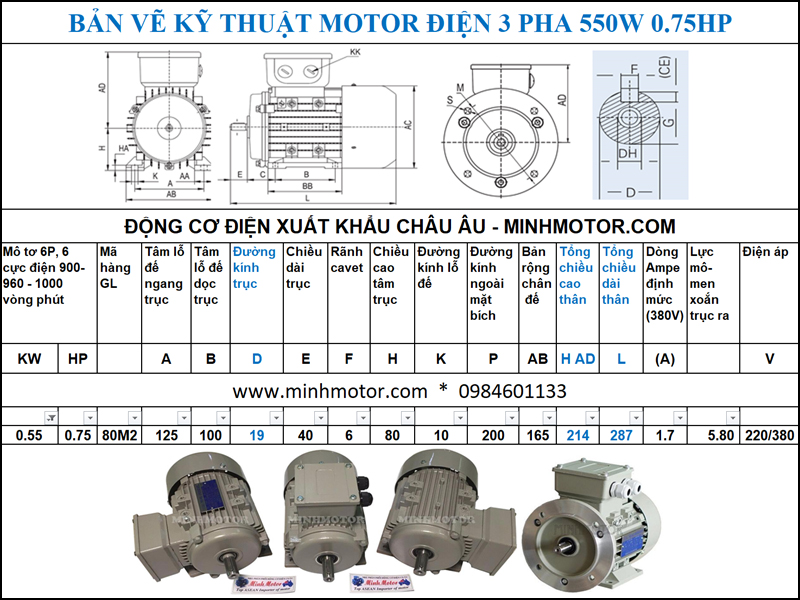

2) Bản vẽ motor 0.55kW 0.75HP 6 pole 380V chân đế, mặt bích
a) Motor 0.55kW 0.75HP 6 cực chân đế B3, 900–1000 vòng phút
Mã hàng: Y3-80M2-6, khung 80M2.
Trục 19 mm, rãnh cavet 6 mm.
Dòng định mức 1,7 A ở 380V.
Lỗ chân đế dọc trục 100 mm, ngang trục 125 mm, lỗ Ø10 mm.
Tâm trục tới mặt đế: 80 mm.
Vòng bi: 6204-2RZ / 6204-2RZ.
b) Motor 0.55kW 0.75HP 6 cực mặt bích có chân đế B35
Trục 19 mm, mặt bích B5 Ø200 mm.
Vành định vị 130 mm, tâm lỗ Ø165 mm, 4 lỗ bắt vít 12 mm.
Băng chuyền máy sấy băng tải sấy trái cây, sấy dừa, sấy thuốc bắc: Băng chạy chậm, chỉnh tốc độ bằng biến tần theo độ khô sản phẩm.
Băng chuyền máy tráng bánh tráng, máy làm bánh phở tự động: Chạy liên tục, môi trường nóng ẩm hơi nước.
Cánh khuấy nồi nấu kẹo, nồi sên mứt, nồi nấu nhân bánh: Qua hộp giảm tốc, cánh khuấy 20–40 vòng/phút, tải tăng khi sản phẩm đặc dần.
Quạt thông gió, quạt hút ẩm kho nông sản, nhà nấm: Quạt ly tâm hoặc hướng trục nhỏ chạy êm cả ngày.
4) Ưu điểm motor 0.55kW 0.75HP 6 cực 380V
Mô men ~ 5,8 Nm ở ~ 900 vòng/phút: qua hộp giảm tốc i=20 ra ~ 45 vòng/phút, ~ 109 Nm.
Tốc độ vào thấp nên hộp giảm tốc cần tỉ số nhỏ hơn 1/3 so với dùng motor 4 cực cùng tốc độ ra; quạt cánh lớn, bơm bùn chạy êm, ít mòn.
Dòng 1,7 A ở 380V: MCB đường cong D 6 A (chịu dòng khởi động động cơ), cáp đồng 2,5 mm² cho đường dây dưới 50 m.
IP55 chặn bụi và tia nước; cách điện cấp F chịu tới 155°C ở cuộn dây — hợp xưởng nóng ẩm; xưởng bụi thì vệ sinh gân tản nhiệt định kỳ.
Vòng bi 6204-2RZ che kín: không phải bơm mỡ.
Đấu tam giác 220V / sao 380V: chạy được điện 1 pha 220V qua biến tần 1 pha vào – 3 pha 220V ra.
Đủ kiểu lắp: chân đế B3, mặt bích có chân đế B35, mặt bích B5; vỏ nhôm có B14.
5) Vận hành, đấu điện, bảo trì động cơ 3 pha 0.55kW 6 cực
a) Thông số điện cần nhớ
Điện áp: 220V đấu Δ / 380V đấu Y, 50Hz.
Dòng định mức: 2,9 A ở 220V; 1,7 A ở 380V.
Mô men định mức: ~ 5,8 Nm.
Dòng khởi động trực tiếp: ~ 10,2–11,9 A.
b) Đấu điện, thiết bị đóng cắt
Lưới 3 pha 380V: đấu sao (Y). Lưới 3 pha 220V hoặc biến tần ra 220V: đấu tam giác (Δ).
Aptomat: MCB đường cong D 6 A (chịu dòng khởi động động cơ).
Contactor: 9 A (AC3).
Rơ le nhiệt: chỉnh 1,7 A.
Cáp đồng: 2,5 mm², sụt áp ~ 0,3% ở 50 m khi chạy định mức.
c) Chạy biến tần
Tải nhẹ, tải đều (quạt, bơm): biến tần 0.55kW loại thường.
Tải nặng, khởi động có tải: biến tần 0.55kW loại tải nặng (HD, quá tải 150%) hoặc 0.75kW loại thường.
Dòng ra định mức của biến tần ≥ 1,7 A (ra 3 pha 220V khi dùng biến tần 1 pha vào).
Chạy lâu dưới 25Hz: gắn thêm quạt làm mát cưỡng bức ở đuôi motor.
d) Bảo trì
Vòng bi 6204-2RZ: không bơm mỡ; kêu rít hoặc rung tăng thì thay cả cặp.
Cách điện: đo bằng megohm 500V, đạt từ 5 MΩ.
Vệ sinh gân tản nhiệt, lưới quạt đuôi 1–2 tháng/lần ở xưởng bụi.
6) Câu hỏi thường gặp về động cơ điện 3 pha 0.55kW 0.75HP 6 cực
a) Hỏi trước khi mua động cơ 0.55kW 0.75HP 6 cực: băng chuyền máy sấy băng tải sấy, băng chuyền máy tráng bánh tráng
Động cơ 0,55kW 6 cực qua hộp giảm tốc ra được bao nhiêu lực? Được khoảng 110 Nm ở khoảng 45 vòng/phút với hộp bánh răng tỉ số 1/20, hoặc khoảng 218 Nm ở khoảng 23 vòng/phút với tỉ số 1/40 (hiệu suất hộp khoảng 94–95%). Cỡ hộp chọn có mô men cho phép từ mức này trở lên.
Motor 0,55kW 6 cực chạy biến tần 1 pha 220V được không? Được, chọn biến tần vào 1 pha 220V ra 3 pha 220V, motor đấu tam giác, dòng ra từ khoảng 3 A. Biến tần 0,4kW thường chỉ ra khoảng 2,5 A, nên dùng loại 0,75kW.
Băng chuyền máy sấy dùng motor 0,55kW 6 cực có đủ không? Đủ với băng chuyền sấy rộng 0,6–1 m tải nhẹ khi gắn hộp số đúng tỉ số. Mô men 5,8 Nm, qua hộp số tỉ số 40 còn khoảng 160–180 Nm ở trục ra (tùy hiệu suất hộp). Băng dài, tải nặng thì lên 0,75kW.
Chạy biến tần ở 10 Hz cả ngày có sao không với motor 0.55kW 6 cực? Có. Quạt làm mát quá chậm, motor nóng dần với tải băng chuyền, nồi khuấy. Đổi hộp số tỉ số lớn hơn hoặc lắp quạt làm mát cưỡng bức.
Mua motor 0,55kW bản mặt bích được không? Được. Mặt bích B5 Ø200 mm, vành định vị Ø130 mm, 4 lỗ Ø12 mm, trục 19 mm; bản mặt bích nhỏ B14 Ø120 mm cần hỏi riêng.
Dòng 1,7 A chọn aptomat, rơ le nhiệt thế nào với motor 0.55kW 6 cực? Aptomat 2–4 A loại cho motor, rơ le nhiệt 1,6–2,5 A chỉnh khoảng 1,7 A ở 380V; dây 1,5 mm² là đủ.
Hơi nước bám vào motor ở xưởng bánh tráng có sao không với motor 0.55kW 6 cực? Có. Hơi nước ngưng trong hộp đấu dây gây chạm; quay hộp đấu dây xuống dưới, siết kín ốc luồn cáp.
Dùng motor 0.55kW 6 cực thay motor 4 cực cùng công suất cho băng chuyền máy tráng bánh tráng được không? Được khi tính lại tỉ số truyền: motor 6 cực quay ~ 900 vòng/phút, chậm hơn ~ 1/3 nên máy ra chậm hơn nếu giữ nguyên puly/hộp số; bù lại mô men ~ 5,8 Nm, gấp ~ 1,5 lần.
Mua động cơ 0.55kW 0.75HP 6 cực cho quạt thông gió cần báo những thông số gì? Công suất 0.55kW, tốc độ ~ 900 vòng/phút, tốc độ trục máy cần, kiểu lắp chân đế hay mặt bích, trục 19 mm và ảnh tem motor cũ nếu thay thế.
b) Lắp đặt, chạy thử motor 0.55kW 6 cực cho băng chuyền máy sấy băng tải sấy
Lắp motor 0.55kW 6 cực cho băng chuyền máy sấy băng tải sấy, nối truyền động thế nào cho đúng? Qua hộp giảm tốc: chọn hộp có đầu vào lắp trục 19 mm, mặt bích Ø200 mm; tỉ số = 900 : tốc độ trục máy cần. Mô men ra ≈ 5,8 × tỉ số × 0,94 (hộp bánh răng).
Chạy thử băng chuyền máy tráng bánh tráng bằng motor 0.55kW 6 cực, dòng bao nhiêu là đạt? Không tải ~ 0,8–1,2 A mỗi pha ở 380V; khi băng chuyền máy tráng bánh tráng chạy đủ tải dòng không vượt 1,7 A. Ba pha lệch nhau quá 5% thì kiểm tra điện áp, đầu cos.
Lắp motor 0.55kW 6 cực (Y3-80M2-6) ở xưởng 380V thì đấu sao hay tam giác? Đấu sao (Y) cho lưới 3 pha 380V; đấu tam giác (Δ) chỉ khi cấp 3 pha 220V hoặc qua biến tần 1 pha vào – 3 pha 220V ra.
Ghép hộp giảm tốc cho quạt thông gió, motor 0.55kW 6 cực ra tốc độ và lực bao nhiêu? Hộp bánh răng i=10 cho ~ 90 vòng/phút, ~ 55 Nm; i=20 cho ~ 45 vòng/phút, ~ 109 Nm. Chọn i theo tốc độ trục quạt thông gió cần.
c) Bảo trì động cơ 0.55kW 0.75HP 6 cực khi chạy băng chuyền máy tráng bánh tráng
Motor 0.55kW 6 cực chạy băng chuyền máy sấy băng tải sấy liên tục, bao lâu thay vòng bi 6204-2RZ? Vòng bi 6204-2RZ che kín, không bơm mỡ; chạy liên tục thường thay sau ~ 15.000–20.000 giờ, sớm hơn nếu kêu rít, rung tăng hoặc đầu trục nóng hơn thân motor.
Motor 0.55kW 6 cực chạy băng chuyền máy tráng bánh tráng ở chỗ nhiệt độ cao, bảo trì thế nào? Giữ motor cách nguồn nhiệt, có gió mát hút vào quạt đuôi; môi trường trên 40°C thì giảm tải ~ 5% mỗi 5°C. Đo nhiệt vỏ định kỳ, trên 85°C phải tìm nguyên nhân.
Đo dòng động cơ 0.55kW 0.75HP 6 cực khi cánh khuấy nồi nấu kẹo đang chạy, bao nhiêu là quá tải? Dưới 1,7 A là trong tải. Từ 1,8 – 1,9 A cần giảm tải hoặc kiểm tra máy; trên 2 A kéo dài sẽ hỏng cách điện cuộn dây.
d) Lỗi thường gặp khi dùng motor 0.55kW 6 cực cho cánh khuấy nồi nấu kẹo, cách khắc phục
Motor 0.55kW 6 cực kéo cánh khuấy nồi nấu kẹo hay nhảy rơ le nhiệt, lỗi do đâu? Thường do tỉ số hộp nhỏ hơn cần làm tải trên trục motor tăng, hoặc hộp thiếu dầu, kẹt; cũng có thể mất cân bằng pha hoặc rơ le chỉnh thấp. Rơ le chỉnh đúng 1,7 A, không chỉnh cao hơn; đo dòng từng pha khi máy chạy để tìm nguyên nhân.
Đấu nhầm tam giác motor 0.55kW Y3-80M2-6 trên lưới 380V thì sao? Cuộn dây nhận điện áp gấp ~ 1,7 lần định mức, dòng vọt lên nhiều lần, motor nóng và cháy sau vài phút. Ngắt ngay, đổi cầu nối sang sao (Y).
Motor 0.55kW 6 cực khởi động băng chuyền máy sấy băng tải sấy đầy tải bị ì, không lên tốc là lỗi gì? Thường do sụt áp (cáp nhỏ, đường dây dài), đấu sao nhầm, hoặc sao – tam giác chuyển quá sớm. Cáp đồng 2,5 mm² cho tuyến dưới 50 m; tuyến dài hơn tăng 1 cỡ cáp.
