SKU:Y3-100L2-4

Động Cơ Điện 3 Pha 4Hp 3Kw 4 Cực Điện

8.075 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Động cơ điện 3 pha 3kW 4HP 4 cực (motor 3kW 4 pole) quay ~ 1420 vòng/phút, mô men ~ 20 Nm. Khung 100L2, trục 28 mm, dòng 6,78 A ở 380V. Cỡ motor này hay gặp ở máy cắt sắt, máy uốn sắt, máy nâng vít me.

1) Thông số kỹ thuật motor 3kW 4 cực khung 100L2-4

Thông sốGiá trị
ModelY3-100L2-4 (chân đế B3, mặt bích B5)
Công suất3kW (4HP)
Tốc độ~ 1420 vòng/phút (4 cực, 50Hz)
Đường kính trục
Rãnh cavet - Then
28 mm
8 mm
Điện áp3 pha 220V tam giác / 380V sao, 50Hz
Dòng định mức11,7 A ở 220V (đấu tam giác) – 6,78 A ở 380V (đấu sao)
Mô men định mức~ 20 Nm
Cấp bảo vệIP55
Cấp cách nhiệtCấp F
  • Mặt bích B5: đường kính 250 mm, vành định vị 180 mm, tâm lỗ Ø215 mm, 4 lỗ bắt vít 15 mm.
  • Lỗ chân đế dọc trục x ngang trục: 140 mm x 160 mm, lỗ Ø12 mm; tâm trục cao 100 mm.
  • Vòng bi trước / sau: 6206-2RZ / 6206-2RZ.
  • Mặt bích B14 (vỏ nhôm): Ø160 mm, vành định vị 110 mm, 4 lỗ ren M8, tâm lỗ Ø130 mm.
  • Chế độ làm việc: S1 liên tục.
  • Dòng khởi động trực tiếp ~ 6–7 lần dòng định mức, tức ~ 40,7–47,5 A.

2) Bản vẽ motor 3kW 4HP 4 pole 380V chân đế, mặt bích

a) Motor 3kW 4HP 4 cực chân đế B3, 1400–1500 vòng/phút

  • Mã hàng: Y3-100L2-4, khung 100L2.
  • Trục 28 mm, rãnh cavet 8 mm.
  • Dòng định mức 6,78 A ở 380V.

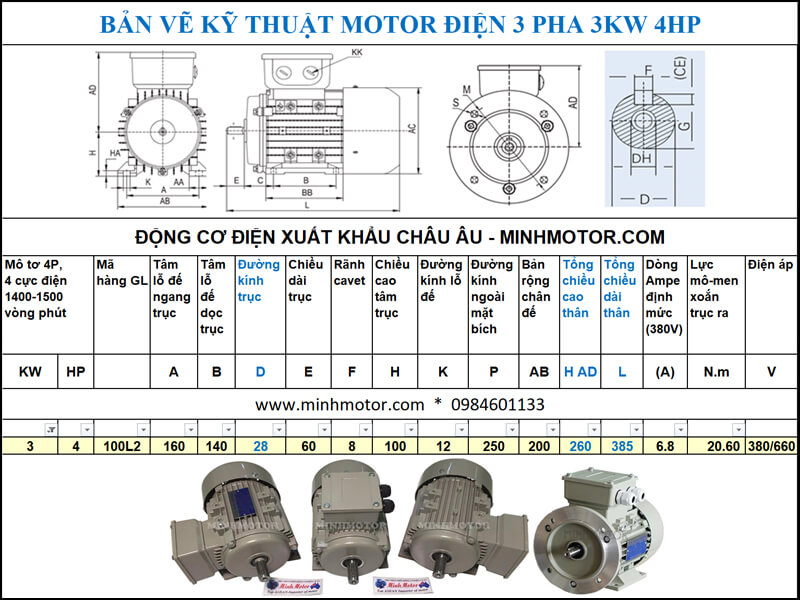

Bản vẽ motor 3kW 4HP 4 cực chân đế Y3-100L2-4 trục 28mm

Tem motor 3 pha 3kW 4 cực Y3-100L2-4 Parma, 4 pole

  • Lỗ chân đế dọc trục 140 mm, ngang trục 160 mm, lỗ Ø12 mm.
  • Tâm trục tới mặt đế: 100 mm.
  • Vòng bi: 6206-2RZ / 6206-2RZ.

b) Motor 3kW 4HP 4 cực mặt bích có chân đế B35

  • Trục 28 mm, mặt bích B5 Ø250 mm.
  • Vành định vị 180 mm, tâm lỗ Ø215 mm, 4 lỗ bắt vít 15 mm.

Bản vẽ motor 3kW 4HP 4 cực mặt bích B35 Y3-100L2-4

  • Khung 100L2-4.
  • Bản vỏ nhôm có thêm mặt bích nhỏ B14 Ø160 mm.

Motor 3 pha 3kW 4HP 4 pole mặt bích B35 thực tế

3) Ứng dụng motor 3kW 4HP 4 pole 380V

  • Máy cắt sắt GQ40, máy uốn sắt GW40: motor 3kW 4 cực qua bánh đà, hộp số.
  • Máy nâng hàng vít me: hộp i=30, đầu vào vít ~ 47 vòng/phút.
  • Máy băm cỏ voi mini: truyền đai 1:1, ~ 1420 vòng/phút.
  • Máy nghiền bột nghệ, bột gạo nhỏ: truyền đai 1:1.
  • Máy cắt thanh nhôm: đai tăng tốc 1:1,5, lưỡi ~ 2100 vòng/phút.

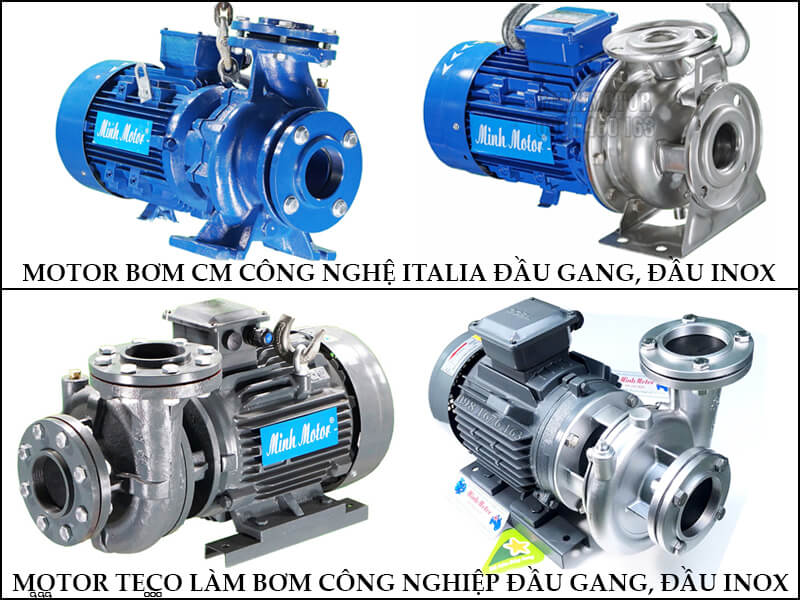

  • Bơm dầu đặc, nhớt thải đẩy đường ống dài: kéo bơm bánh răng KCB83.3; dầu ăn, siro dùng bơm bánh răng inox cùng cỡ

a) Lắp đặt, chế tạo, thiết kế động cơ điện 3 pha 4HP 3kW 4 cực cho máy nâng hàng bằng vít me

Thiết kế máy nâng hàng bằng vít me dùng động cơ điện 3 pha 4HP 3kW 4 cực Y3-100L2-4

Ảnh minh hoạ thiết kế; số liệu tính toán dưới đây mang tính tham khảo, cần điều chỉnh theo tải thực tế.

Cách máy vận hành:

  • Sàn nâng treo trên đai ốc đồng; vít me Tr60 x 12 quay thì sàn lên hoặc xuống.
  • Motor 3kW quay vít qua hộp NMRV90 i=30; công tắc hành trình dừng ở 2 đầu; motor có phanh giữ sàn khi mất điện. Vít Tr60x12 góc xoắn ~ 4°, chỉ tự hãm tĩnh, rung động vẫn có thể trôi.

Tính tốc độ, mô men:

  • Tốc độ vít: 1420 : 30 = ~ 47 vòng/phút; sàn nâng ~ 0,57 m/phút.
  • Mô men vít: 20,2 × 30 × 0,70 = ~ 424 Nm.
  • Lực nâng theo vít (hiệu suất vít me 30%): 2π × 424 × 0,3 : 0,012 = ~ 67 kN.
  • Tải nâng thiết kế 4 tấn cộng sàn 500 kg (~ 44 kN): dư lực ~ 1,5 lần cho khởi động và mòn ren.

Vì sao chọn motor 3kW 4 cực:

  • Công suất cần: 44 kN × 0,57 m/phút : 60 : (0,3 × 0,7) = ~ 2 kW — motor 2.2kW sát tải, 3kW dư ~ 1,5 lần.
  • Motor 4 cực trục 28 mm vừa bích hộp NMRV90, tốc độ sàn ~ 0,6 m/phút an toàn khi chất hàng.

4) Ưu điểm motor 3kW 4HP 4 cực 380V

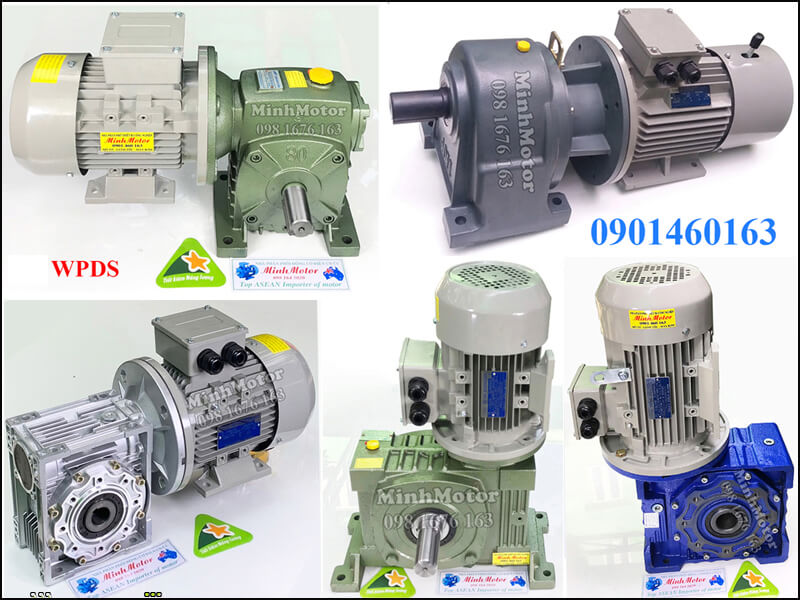

  • Mô men ~ 20 Nm ở ~ 1420 vòng/phút: qua hộp giảm tốc i=20 ra ~ 71 vòng/phút, ~ 380 Nm.
  • Dòng 6,78 A ở 380V: MCB đường cong D 16 A (chịu dòng khởi động động cơ), cáp đồng 2,5 mm² cho đường dây dưới 50 m.
  • IP55 chặn bụi và tia nước; cách điện cấp F chịu tới 155°C ở cuộn dây — hợp xưởng nóng ẩm, xưởng bụi thì vệ sinh gân tản nhiệt định kỳ.
  • Vòng bi 6206-2RZ che kín: không phải bơm mỡ.
  • Đấu tam giác 220V / sao 380V: chạy được điện 1 pha 220V qua biến tần 1 pha vào – 3 pha 220V ra.
  • Đủ kiểu lắp: chân đế B3, mặt bích B5, B35; vỏ nhôm có B14.

Hộp cực điện motor 3kW 4 cực xoay 180 độ khi lắp đặt

5) Motor 3kW 4HP 4 cực 3 pha: giấy chứng nhận chất lượng, hiệu suất năng lượng

Giấy chứng nhận chất lượng motor 3kW 4HP thương hiệu Parma do Tổng cục Tiêu chuẩn Đo lường Chất lượng cấp:

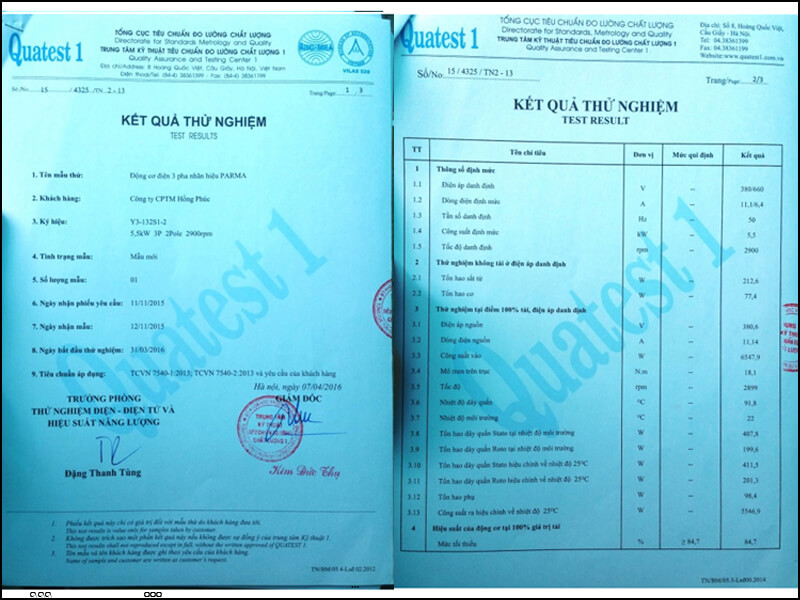

Giấy chứng nhận chất lượng motor 3kW 4HP 4 cực trang 1

Giấy chứng nhận chất lượng motor 3kW 4HP 4 cực trang 2

Giấy chứng nhận chất lượng motor 3kW 4HP 4 cực trang 3

6) Vận hành, đấu điện, bảo trì động cơ 3 pha 3kW 4 cực

a) Thông số điện cần nhớ

  • Điện áp: 220V đấu Δ / 380V đấu Y, 50Hz.
  • Dòng định mức: 11,7 A ở 220V; 6,78 A ở 380V.
  • Mô men định mức: ~ 20 Nm.
  • Dòng khởi động trực tiếp: ~ 40,7–47,5 A.

b) Đấu điện, thiết bị đóng cắt

  • Lưới 3 pha 380V: đấu sao (Y). Lưới 3 pha 220V hoặc biến tần ra 220V: đấu tam giác (Δ).
  • Aptomat: MCB đường cong D 16 A (chịu dòng khởi động động cơ).
  • Contactor: 9 A (AC3) ở lưới 380V; 12 A (AC3) ở lưới 3 pha 220V.
  • Rơ le nhiệt: chỉnh 6,78 A (lưới 380V, đấu Y); 11,7 A (lưới 3 pha 220V, đấu Δ).
  • Cáp đồng: 2,5 mm², sụt áp ~ 1,2% ở 50 m khi chạy định mức.

c) Chạy biến tần

  • Tải nhẹ, tải đều: biến tần 3kW loại thường.
  • Tải nặng, khởi động có tải: biến tần 3kW loại tải nặng (HD, quá tải 150%) hoặc 4kW loại thường.
  • Dòng ra định mức của biến tần: ≥ 11,7 A khi ra 3 pha 220V (motor đấu Δ); ≥ 6,78 A khi ra 3 pha 380V (motor đấu Y).
  • Chạy lâu dưới 25Hz: gắn thêm quạt làm mát.

d) Bảo trì

  • Vòng bi 6206-2RZ: không bơm mỡ; kêu rít hoặc rung tăng thì thay cả cặp.
  • Cách điện: đo bằng megohm 500V, đạt từ 5 MΩ.
  • Vệ sinh gân tản nhiệt, lưới quạt đuôi 1–2 tháng/lần ở xưởng bụi.

7) Câu hỏi thường gặp về động cơ điện 3 pha 3kW 4HP 4 cực

Cấu tạo bên trong động cơ điện 3 pha 3kW 4HP 4 cực

a) Với người sắp mua, khảo giá động cơ điện 3 pha 3kW 4HP 4 cực

  • Máy cắt sắt GQ40 dùng motor 3kW 4 cực được không? Được. GQ40 cắt thép đến Ø40 thường lắp motor 3kW 4 cực, qua bánh đà và hộp bánh răng. Không dùng motor 2 cực vì bánh đà quay quá nhanh.
  • Motor 3kW và 2.2kW 4 cực có cùng kích thước không? Có. Cùng khung 100L, trục 28 mm, lỗ chân đế 140 x 160 mm, mặt bích B5 Ø250 mm. Dòng 3kW là 6,78 A ở 380V.
  • Xưởng chỉ có điện 1 pha 220V, chạy motor 3kW 4 cực được không? Được. Dùng biến tần 1 pha 220V vào – 3 pha 220V ra loại 4kW, đấu motor tam giác. Dòng motor ở 220V ~ 11,7 A.
  • Chạy biến tần lên 60Hz cho máy nhanh hơn, motor 3kW có yếu đi không? Có. Trên 50Hz motor chỉ giữ công suất 3kW. Ở 60Hz quay ~ 1704 vòng/phút, mô men còn ~ 16,8 Nm.
  • Gắn hộp giảm tốc i=20, motor 3kW cho ra bao nhiêu mô men? Hộp bánh răng: trục ra ~ 71 vòng/phút, ~ 380 Nm (20 × 20 × 0,94). Hộp trục vít cùng i=20 chỉ còn ~ 303 Nm vì hiệu suất ~ 75%.

b) Với người vừa mua động cơ 3kW 4 cực, cần vận hành đúng

  • Motor mới về, kiểm tra gì trước khi cấp điện? Đo cách điện từng pha với vỏ bằng megohm (tháo biến tần ra trước khi đo): từ 5 MΩ trở lên mới cấp điện; dưới mức này sấy motor 80–100°C rồi đo lại. Kiểm tra cầu nối trong hộp cực: đấu sao cho lưới 380V.
  • Chạy thử không tải, dòng bao nhiêu là đạt? ~ 2,37–3,05 A mỗi pha ở 380V. Ba pha lệch nhau không quá 5%.
  • Motor quay ngược chiều máy, đảo lại được không? Được. Ngắt điện, đổi chéo 2 trong 3 dây pha ở đầu vào hộp cực. Không đổi cầu nối trong hộp cực.
  • Căng dây đai bao nhiêu là vừa? Ấn giữa nhịp đai lún ~ 16 mm cho mỗi 1 m khoảng cách tâm puly. Căng hơn mức này vòng bi đầu trục 6206-2RZ hỏng sớm.

c) Với người cần bảo trì motor 3kW 4 cực sau 6–12 tháng

  • Vòng bi 6206-2RZ có cần bơm mỡ không? Không. Vòng bi che kín 2 mặt, mỡ nạp sẵn. Nghe tiếng rít, lạo xạo hoặc rung tăng gấp đôi lúc mới lắp thì thay cả cặp.
  • Định kỳ cần đo những gì? Đo cách điện (từ 5 MΩ), siết lại đầu cos hộp cực, đo dòng 3 pha khi có tải. Điện áp lệch pha 1% làm dòng lệch 6–10%.
  • Vỏ motor nóng không để tay lâu được, có phải sắp cháy không? Không. Chạy đủ tải ở xưởng 35°C, vỏ 60–75°C là bình thường với cách điện cấp F. Vỏ trên 85°C hoặc có mùi khét: đo dòng 3 pha, kiểm tra gân tản nhiệt bám bụi.

d) Lỗi của người dùng động cơ 3kW 4 cực, cách khắc phục

  • Chỉnh rơ le nhiệt cao hơn dòng định mức cho đỡ nhảy được không? Không được. Motor chạy kéo dài ở ~ 1,2–1,3 lần dòng định mức sẽ cháy cuộn dây trước khi rơ le cắt. Rơ le giữ 6,78 A; nhảy liên tục thì đo dòng từng pha tìm nguyên nhân.
  • Đấu nhầm tam giác trên lưới 380V thì sao? Cuộn dây nhận điện áp gấp ~ 1,7 lần định mức, dòng vọt lên nhiều lần, motor nóng và cháy sau vài phút. Ngắt ngay, đổi cầu nối sang sao (Y).
  • Bật máy motor kêu ù, không quay là lỗi gì? Thường là mất 1 pha hoặc trục bị kẹt. Ngắt điện ngay, không chờ. Kiểm tra cầu chì, tiếp điểm contactor, đầu cos, rồi quay tay trục xem có kẹt không.
