Motor Giảm Tốc 18.5Kw 25Hp 1/20

8.402 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor Giảm Tốc 18.5kw 25HP tỉ số truyền 1/20 trục thẳng còn gọi là động cơ giảm tốc 25HP 18.5kw ratio 20 cốt dương. Gồm có động cơ điện mặt bích gắn với hộp giảm tốc tải nặng:



1) Motor Giảm Tốc 18.5Kw 25Hp 1/20 dùng để sản xuất máy nào?

  • Lắp với motor 4 cực (1400 – 1500 vòng phút): 1400 / 20 = 70;  1500 / 20 =  75 vòng
  • Lắp với motor 6 cực (vòng tua 900 tới 1000): 960/ 20 = 48 vòng phút. 900 / 20 = 45 vòng phút . 1000 / 20 = 50 vòng/phút
  • Ứng dụng motor giảm tốc 3 pha 18.5Kw 25Hp 1/20: lắp đặt băng tải, thiết bị cẩu hàng, cầu trục, tời máy ép gỗ, máy uốn thép, máy luyện kim, nâng thiết bị đóng tàu, sản xuất khẩu trang.

2) Đường kính trục hộp Số Giảm Tốc 25HP 18.5kw ratio 20

Một trong những yếu tố quyết định về lực mô men và độ bền là trục ra hộp giảm tốc

  • R97: trục 60mm 70mm; thiết kế được tỉ số truyền từ 5 tới 20
  • R107: trục 70mm 80mm; thiết kế được tỉ số truyền từ 7 tới 40
  • R 137: trục 90mm 100mm; thiết kế được tỉ số truyền từ 17 tới 81

hộp Số Giảm Tốc 25HP 18.5kw ratio 20

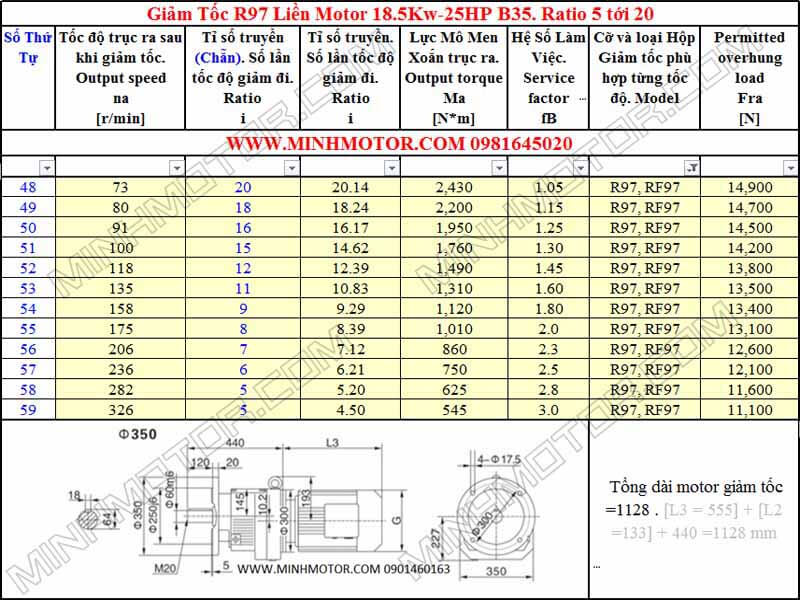

3) Thông số kỹ thuật Động Cơ Giảm Tốc 25HP 18.5kw ratio 20  R97

Số thứ tự 48 trong bản vẽ dưới đây: Động cơ giảm tốc 18.5kw 25HP R97 khi có

  • Ratio = 20.14
  • Đạt lực mô men xoắn là  2430 Nm
  • Hệ số làm việc SF 1.05
  • Trục 60mm- 70mm

Thông số kỹ thuật Động Cơ Giảm Tốc 25HP 18.5kw R97

Động Cơ Giảm Tốc Tải Nặng. Chất Lượng Châu Âu

Động Cơ Giảm Tốc 25HP 18.5kw ratio 20  R97

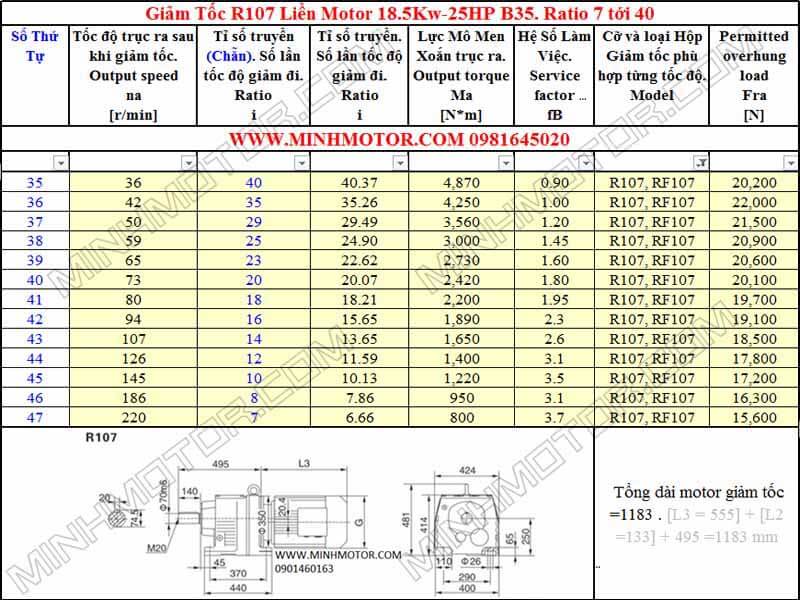

4) Thông số hình học Động Cơ Giảm Tốc 25HP 18.5kw ratio 20 R107

Số thứ tự 40 trong bản vẽ dưới đây: Động cơ giảm tốc 18.5kw 25HP R107 khi có

  • Ratio = 20.07
  • Đạt lực mô men xoắn là 2420 Nm
  • Hệ số làm việc SF 1.8
  • Trục 70mm 80mm

Thông số hình học Động Cơ Giảm Tốc 25HP 18.5kw R107

Động Cơ Giảm Tốc 25HP 18.5kw ratio 20 R107

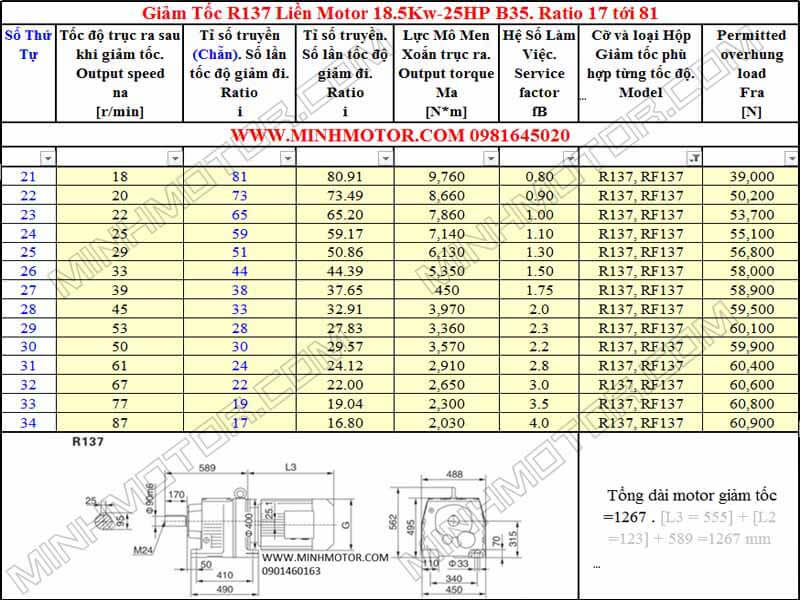

5)  Bản Vẽ kỹ thuật  Động Cơ Giảm Tốc 25HP 18.5kw ratio 20 R137

Số thứ tự 33 trong bản vẽ dưới đây: Động cơ giảm tốc 18.5kw 25HP R137 khi có

  • Ratio = 19.04
  • Đạt lực mô men xoắn là 2030 Nm
  • Hệ số làm việc SF 3.5
  • Trục 90mm – 100mm

Bản Vẽ kỹ thuật Động Cơ Giảm Tốc 25HP 18.5kw R137



6) Tư vấn lắp đặt thiết kế hệ số làm việc, SF

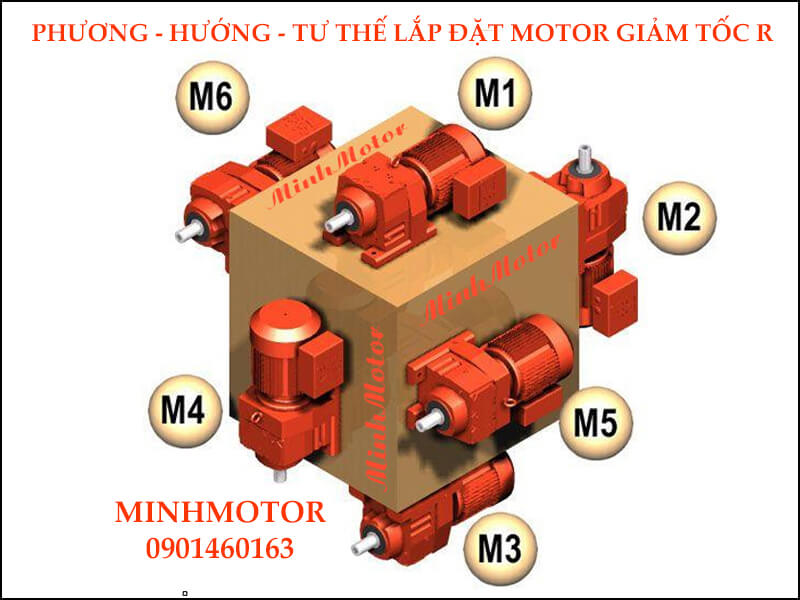

a) Lắp đặt, thiết kế Motor Giảm Tốc 25HP 18.5kw ratio 20 trục thẳng R

  • Gồm có 6 cách lắp đặt như hình sau.
  • Gồm có 3 cách thiết kế hộp cực điện: phía trên, bên trái, bên phải của thân mô tơ

Tư vấn lắp đặt thiết kế hệ số làm việc, SF

b) Hệ số SF Service Factor Giảm Tốc R 25HP 18.5kw ratio 20

  • SF = 1.2 -1.4 làm việc 8 tiếng /1 ngày
  • SF = 2 – 3.2 làm việc  16 - 24 tiếng/ ngày
  • SF = 0.8 – 1 làm việc dưới 8 tiếng / ngày



7) Thông số kỹ thuật motor giảm tốc 25HP 18.5kw ratio 20 mặt bích

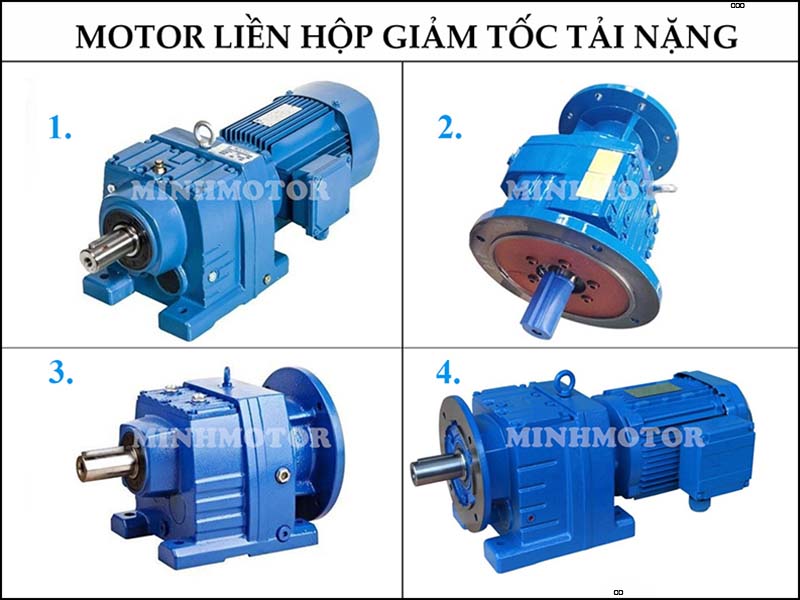

Tên ảnh: 1: Motor liền hộp số B5, 2: Hộp số RF, 3: Động cơ giảm tốc chân đế mặt bích

Thông số kỹ thuật motor giảm tốc 18.5kw 25HP mặt bích



a) Bản vẽ kỹ thuật giảm tốc mặt bích 25HP 18.5kw ratio 20 4 Pole

Có nhiều kích cỡ hôp giảm tốc mặt bích. Tại bản vẽ sau chúng ta lấy ví dụ là hộp số R107

  • Đường kính mặt bích R 107: 424mm
  • Tổng chiều dài motor bích + hộp giảm tốc: 1183mm
  • Đường kính trục 70mm

Bản vẽ kỹ thuật giảm tốc mặt bích 18.5Kw 25HP 4 Pole



b) Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

Trục ra còn gọi là trục truyền động, trục thứ cấp, trục lớn, trục chịu tải chịu lực

Với motor 4P Ratio 1:3 tới 1:200, trục ra sẽ được giảm tốc như cột màu đỏ sau:

Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra



8) Video clip động cơ giảm tốc R 25HP 18.5kw ratio 20

a) Tiếng Anh, Motor hộp số gắn phanh từ

b) Tiếng Việt, Động Cơ Hộp số 18.5kw tới 37kw



9) Chất lượng hộp số giảm tốc 25HP 18.5kw ratio 20 thương hiệu MINHMOTOR

  • Bánh răng là thép nhiệt luyện chống mòn, độ cứng vượt trội, làm từ máy CNC của Đức, Ý Nhật.
  • Dầu mỡ bôi trơn truyền động nhập khẩu từ Nhật
  • Thời hạn bảo hành 4 năm dài nhất Việt Nam
  • Trọng lượng và trọng tải nặng hơn những giảm tốc khác
  • Motor điện xuất khẩu Châu Âu IE1 E2 IE3, siêu tiết kiệm điện
  • Chứng chỉ chất lượng xuất khẩu Châu Âu, hiệp hội kiểm định Anh và Italia
