Motor giảm tốc Hitachi 5.5Kw 7.5Hp còn gọi là động cơ giảm tốc Hitachi 5.5Kw 7.5Hp gồm hộp số Hitachi liền động cơ 7.5 ngựa.

Nội dung

1) Thông số kỹ thuật motor giảm tốc Hitachi 5.5kw 7.5hp

  • Điện áp: 380v 3 pha. Dòng ampe định mức: 11.7(A)
  • Mã motor Hitachi VTFO-K 132 7.5hp
  • Tỉ số truyền thông dụng là: 10, 20, 30, 40, 50, 60, 80, 100
  • Tốc độ trục ra phổ biến: 140, 100, 70, 65, 50, 45, 30, 25, 15 vòng/ phút

2) Phân loại motor giảm tốc Hitachi 5.5kw 7.5hp

a) Motor Hitachi giảm tốc cycloid 5.5Kw 7.5Hp, trục thẳng XWD5

  • Đường kính trục ra: 55mm
  • Lắp với hộp chỉnh tốc XWD5
  • Tổng cao: 350mm
  • Tổng chiều dài: 757.5mm
  • Tâm trục xuống mặt đất: 160mm

Motor Hitachi giảm tốc cycloid 5.5Kw 7.5Hp, trục thẳng XWD5

b) Motor giảm tốc Hitachi 5.5Kw 7.5Hp chân đế

  • Tổng dài 745 mm
  • Tổng cao 318 mm
  • Đường kính trục motor giảm tốc 50 mm
  • Mã hàng giảm tốc: VTFO-K 132+ hộp số GHM50

Motor giảm tốc Hitachi 5.5Kw 7.5Hp chân đế

c) Motor Hitachi giảm tốc cycloid 5.5Kw 7.5Hp, trục thẳng XWD6

  • Đường kính trục ra: 65mm
  • Lắp với hộp chỉnh tốc XWD6
  • Tổng cao: 425mm
  • Tổng chiều dài: 827.5mm
  • Tâm trục xuống mặt đất: 200mm

Động cơ Hitachi giảm tốc cycloid 5.5Kw 7.5Hp, trục thẳng XWD6

d) Motor Hitachi giảm tốc cycloid 7.5Hp 5.5Kw, trục thẳng XWD7

  • Đường kính trục ra: 80mm
  • Lắp với hộp chỉnh tốc XWD7
  • Tổng cao: 460mm
  • Tổng chiều dài: 857.5mm
  • Tâm trục xuống mặt đất: 220mm

Động cơ Hitachi giảm tốc cycloid 5.5Kw 7.5Hp, trục thẳng XWD7

e) Giảm tốc mặt bích Hitachi 5.5Kw 7.5Hp khuấy XLD5

  • Đường kính trục ra: 55mm
  • Đường kính bích ra: 340mm
  • Lắp với hộp chỉnh tốc XWD5
  • Tổng dài: 757.5mm
  • Đường kính lỗ bắt vít: 12mm

Motor giảm tốc mặt bích Hitachi 5.5Kw 7.5Hp khuấy XLD5

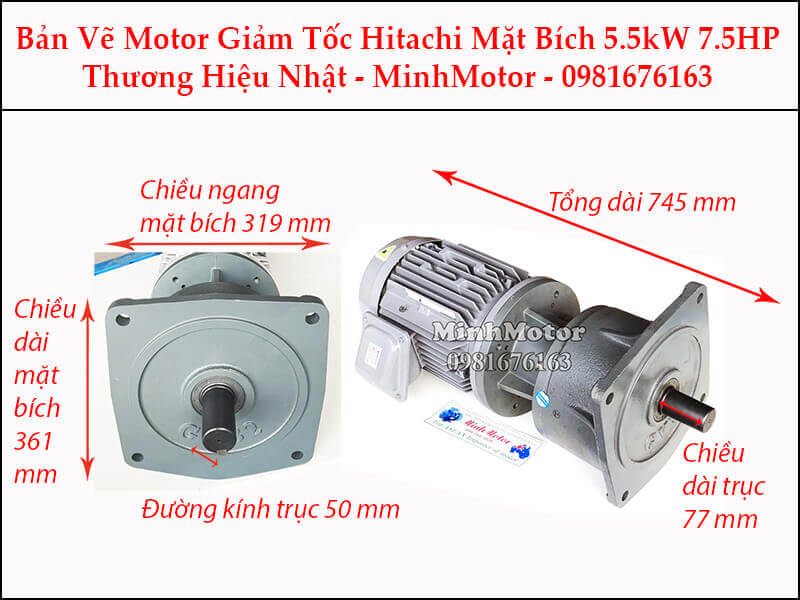

f) Động cơ giảm tốc Hitachi 5.5Kw 7.5Hp mặt bích

  • Chiều dài mặt bích 361 mm
  • Chiều ngang mặt bích 319 mm
  • Đường kính trục 50 mm
  • Mã motor Hitachi VTFO-K 132 + hộp số GVM40

Động cơ giảm tốc Hitachi 5.5Kw 7.5Hp mặt bích

g) Giảm tốc mặt bích Hitachi 5.5Kw 7.5Hp khuấy XLD6

  • Đường kính trục ra: 65mm
  • Đường kính bích ra: 400mm
  • Lắp với hộp chỉnh tốc XWD6
  • Tổng dài: 839.5mm
  • Đường kính lỗ bắt vít: 16mm

Motor giảm tốc mặt bích Hitachi 5.5Kw 7.5Hp khuấy XLD6

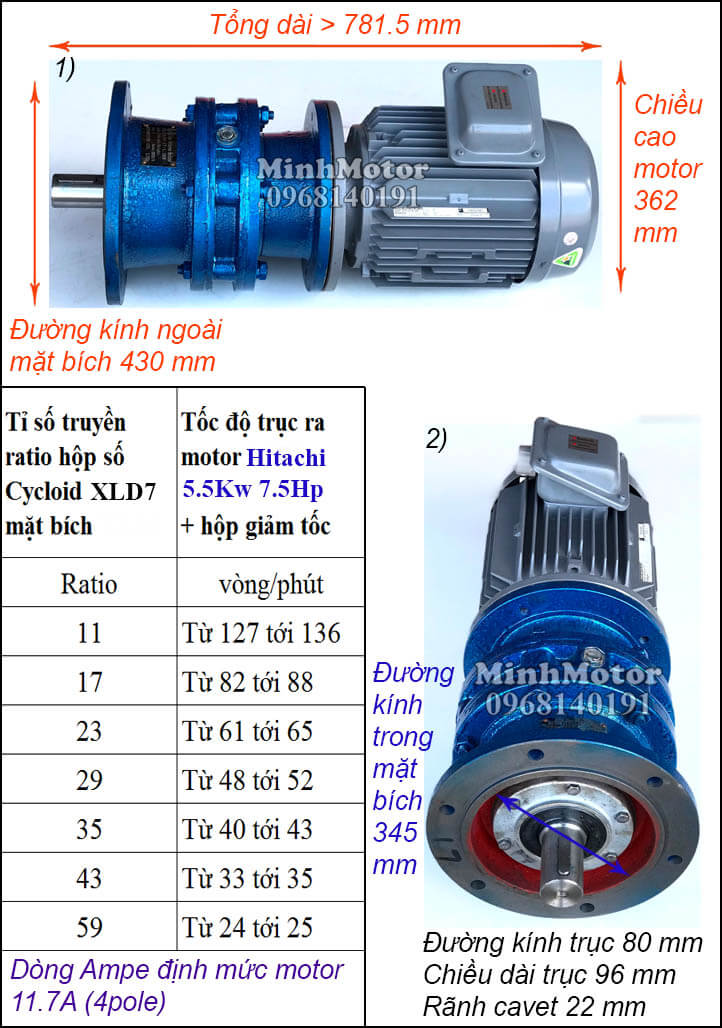

h) Giảm tốc mặt bích Hitachi 5.5Kw 7.5Hp khuấy XLD7

  • Đường kính trục ra: 80mm
  • Đường kính bích ra: 430mm
  • Lắp với hộp chỉnh tốc XWD7
  • Tổng dài: 857.5mm
  • Đường kính lỗ bắt vít: 18mm

Động cơ giảm tốc mặt bích Hitachi 5.5Kw 7.5Hp khuấy XLD7

i) Hộp giảm tốc motor Hitachi 5.5Kw 7.5Hp WPDS, cốt dương

  • Đường kính cốt ra: 60mm
  • Tỷ số truyền (ratio) giảm từ 1/10 đến 1/60
  • Mã hàng hộp giảm tốc: WPDS 155

Hộp giảm tốc motor Hitachi 5.5Kw 7.5Hp WPDS, cốt dương size 155

j) Động cơ hộp số Hitachi 5.5Kw 7.5Hp NMRV 130 cốt ra vuông góc

Loại 1: Động cơ giảm tốc hitachi 5.5kw 7.5hp vuông góc cốt dương

  • Đường kính cốt dương: 42mm
  • Lắp với hộp chỉnh tốc NMRV size 130
  • Chiều dài trục ra: 80mm

Động cơ hộp số Hitachi 5.5Kw 7.5Hp NMRV 130 cốt ra vuông góc

Loại 2: Động cơ giảm tốc hitachi 5.5kw 7.5hp vuông góc cốt âm

  • Đường kính cốt âm: 42mm
  • Số vòng ra giảm còn 290 đến 14 vòng/phút

Động cơ hộp số Hitachi 5.5Kw 7.5Hp NMRV 130 cốt ra vuông góc

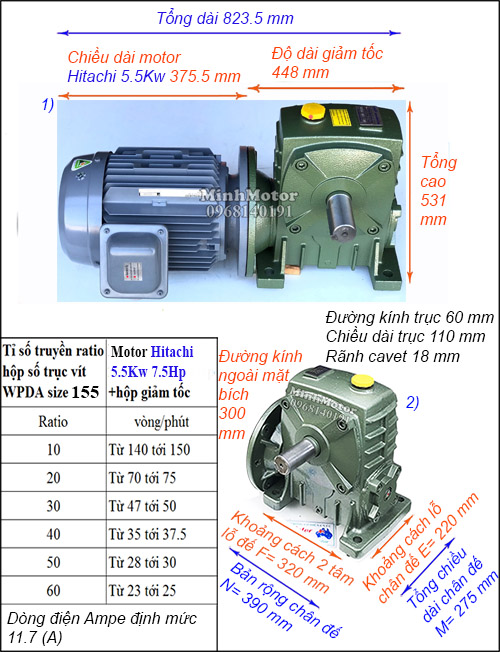

k) Motor hộp số Hitachi 5.5Kw 7.5Hp trục vít WPDA

  • Đường kính trục giảm tốc: 60mm
  • Tỷ số truyền từ 1/10 đến 1/60
  • Mã hộp số: WPDA size 155

Motor hộp số Hitachi 5.5Kw 7.5Hp trục vít WPDA

l) Bộ giảm tốc Hitachi 5.5Kw 7.5Hp trục ngửa úp, WPWDO

Bộ giảm tốc Hitachi 5.5Kw 7.5Hp trục ngửa úp, WPWDO size 155

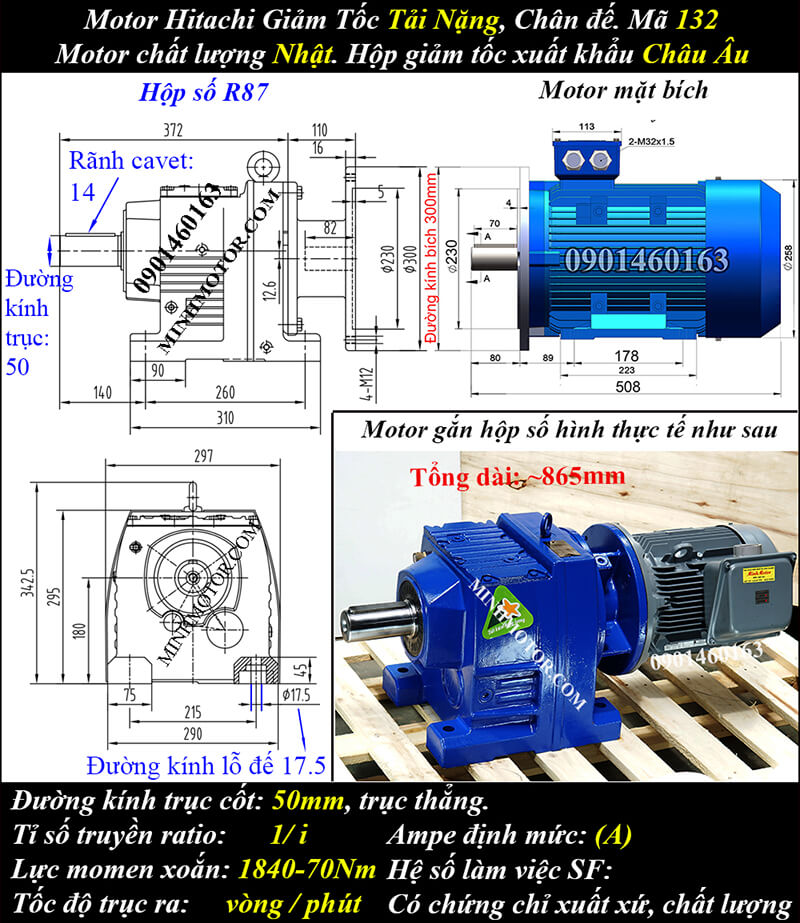

m) Động cơ điện Hitachi giảm tốc 5.5Kw 7.5Hp R87 tải nặng trục thẳng

  • Công suất: 5.5kw 7.5hp
  • Mã hàng: R87
  • Trục ra đường kính: 50mm
  • Rãnh cavet: 14mm
  • Tổng cao: 300mm
  • Tổng dài: 833.5mm
  • Động cơ tiêu chuẩn Nhật Bản.

Động cơ điện Hitachi giảm tốc 5.5Kw 7.5Hp R87 tải nặng trục thẳng

n) Motor điện Hitachi giảm tốc 5.5Kw 7.5Hp R97 tải nặng trục thẳng

  • Công suất: 5.5kw 7.5hp
  • Mã hàng: R97
  • Trục ra đường kính: 60mm
  • Rãnh cavet: 18mm
  • Tổng cao: 370mm
  • Tổng dài: 901.5mm
  • Động cơ tiêu chuẩn Nhật Bản.

Motor điện Hitachi giảm tốc 5.5Kw 7.5Hp R97 tải nặng trục thẳng

o) Hộp giảm tốc Hitachi bánh răng côn xoắn K97, 5.5Kw 7.5Hp

Hộp giảm tốc Hitachi bánh răng côn xoắn K97, 5.5Kw 7.5Hp trục dương

Kiểu sau là Hộp giảm tốc Hitachi bánh răng côn xoắn K97, 5.5Kw 7.5Hp cốt âm

Hộp giảm tốc Hitachi bánh răng côn xoắn K97, 5.5Kw 7.5Hp cốt âm

Ưu điểm vận hành:

  • Động cơ giảm tốc Hitachi (thuộc nhóm motor giảm tốc Nhật) thương hiệu Nhật hiệu suất làm việc cao
  • Phần bánh răng được chế tạo hoàn toàn bằng máy robot công nghệ 4.0
  • Bánh răng, rotor, stator chống oxi hóa và cực bền
  • Vỏ giảm tốc và chân đế được đúc bằng công nghệ Châu Âu.
  • Lõi motor được sản xuất từ mỏ đồng tinh khiết nhất toàn cầu.

3) Bảng tốc độ, mô men và ứng dụng motor giảm tốc Hitachi 5,5kW 7.5HP theo tỉ số truyền

Tỉ số truyềnTốc độ trục raMô men trục raHộp số ghépỨng dụng
1/3467 vòng/phút101 NmBánh răng R87, R97, K97Máy băm cỏ voi chăn nuôi bò
1/5280 vòng/phút169 NmBánh răng R87, R97, K97Máy trộn bột trét trục ngang 1 tấn
1/10140 vòng/phút338 NmBánh răng R87, R97, K97Băng tải vận chuyển đá dăm khổ 600 mm
1/11127 vòng/phút371 NmCyclo XWD5/BWD3, XWD6/BWD4, XWD7/BWD5, XLD5/BLD3, XLD6/BLD4, XLD7/BLD5Máy khuấy bể thép phản ứng 5 m³
1/1593 vòng/phút506 NmBánh răng R87, R97, K97Băng tải xỉ lò hơi
1/1782 vòng/phút574 NmCyclo XWD5/BWD3, XWD6/BWD4, XWD7/BWD5, XLD5/BLD3, XLD6/BLD4, XLD7/BLD5Máy trộn trục đôi gạch không nung
1/2070 vòng/phút675 NmBánh răng R87, R97, K97Vít tải tro bay ống 273 mm
1/2361 vòng/phút777 NmCyclo XWD5/BWD3, XWD6/BWD4, XWD7/BWD5, XLD5/BLD3, XLD6/BLD4, XLD7/BLD5Máy khuấy bể hiếu khí nước thải chăn nuôi
1/2556 vòng/phút844 NmBánh răng R87, R97, K97Băng tải xích cào than
1/2948 vòng/phút979 NmCyclo XWD5/BWD3, XWD6/BWD4, XWD7/BWD5, XLD5/BLD3, XLD6/BLD4, XLD7/BLD5Máy trộn cưỡng bức bê tông 500 lít
1/3047 vòng/phút1.013 NmBánh răng R87, R97, K97Máy cán thép dẹt nguội cỡ nhỏ
1/3540 vòng/phút1.182 NmCyclo XWD5/BWD3, XWD6/BWD4, XWD7/BWD5, XLD5/BLD3, XLD6/BLD4, XLD7/BLD5Gầu tải xi măng 30 tấn/giờ
1/4035 vòng/phút1.351 NmBánh răng R87, R97, K97Máy kéo dây đồng trục ngang
1/4333 vòng/phút1.452 NmCyclo XWD5/BWD3, XWD6/BWD4, XWD7/BWD5, XLD5/BLD3, XLD6/BLD4, XLD7/BLD5Máy khuấy bồn bột giấy
1/5028 vòng/phút1.688 NmBánh răng R87, R97, K97Lò sấy quay bã sắn
1/5924 vòng/phút1.992 NmCyclo XWD5/BWD3, XWD6/BWD4, XWD7/BWD5, XLD5/BLD3, XLD6/BLD4, XLD7/BLD5Máy rửa đá xoắn đôi
1/6023 vòng/phút2.026 NmBánh răng R87, R97, K97Máy cuộn thép dải
1/7120 vòng/phút2.397 NmCyclo XWD5/BWD3, XWD6/BWD4, XWD7/BWD5, XLD5/BLD3, XLD6/BLD4, XLD7/BLD5Trống phối trộn phân NPK hạt
1/7519 vòng/phút2.532 NmBánh răng R87, R97, K97Tời kéo goòng mỏ đá
1/8018 vòng/phút2.701 NmBánh răng R87, R97, K97Bàn xoay hàn dầm thép 2 tấn
1/8716 vòng/phút2.938 NmCyclo XWD5/BWD3, XWD6/BWD4, XWD7/BWD5, XLD5/BLD3, XLD6/BLD4, XLD7/BLD5Máy cào bùn bể lắng tròn
1/9016 vòng/phút3.039 NmBánh răng R87, R97, K97Máy lốc ống thép tấm dày 5 mm
1/10014 vòng/phút3.377 NmBánh răng R87, R97, K97Cửa van cống thủy lợi
  • Tốc độ tính theo motor 4 cực khoảng 1.400 vòng/phút ở 50Hz.
  • Mô men tính với hiệu suất hộp số khoảng 90%.
  • Tỉ số 1/11, 1/17, 1/23, 1/29, 1/35, 1/43, 1/59, 1/71, 1/87 là hộp cyclo; các tỉ số còn lại là hộp bánh răng.
