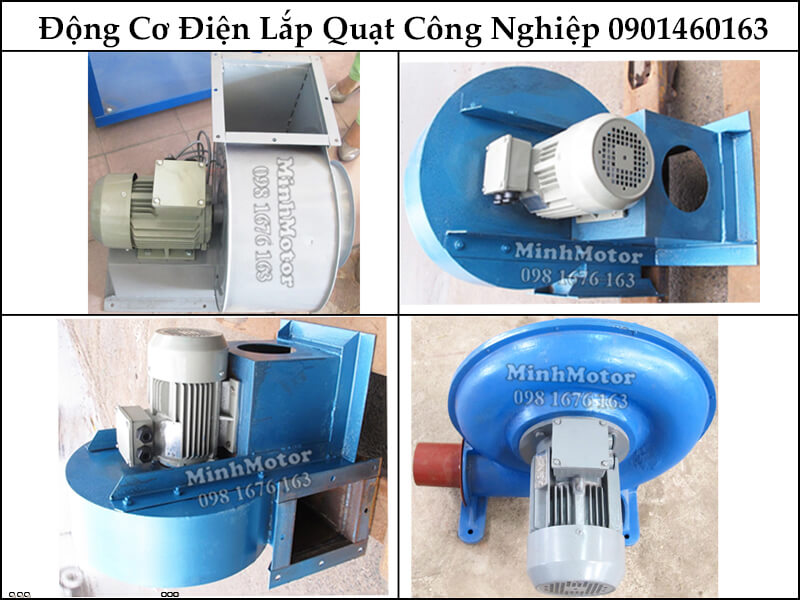

Động cơ điện 3 pha 7.5kW 10HP 2 cực (motor 7.5kW 2 pole) là dòng tua nhanh, quay ~ 2900 vòng/phút ở 50Hz, mô men ~ 25 Nm. Khung 132S2, trục 38 mm, dòng 14,9 A ở 380V. Cỡ motor này hay gặp ở bơm tưới đẩy cao, máy thổi khí con sò, máy nghiền búa — máy cần tốc độ cao, nối thẳng trục hoặc khớp nối.
Bơm nước thải xi mạ, bể axit: kéo bơm hóa chất trục đứng nhúng thẳng vào bể, không cần mồi
4) Ưu điểm motor 7.5kW 10HP 2 cực 380V
Quay ~ 2900 vòng/phút: nối thẳng trục bơm ly tâm, quạt cao áp, máy nén — không cần puly tăng tốc.
Cùng 7.5kW, motor 2 cực nhỏ gọn, nhẹ hơn motor 4 cực; đổi lại mô men chỉ ~ 25 Nm (4 cực ~ 49 Nm), không hợp tải nặng chạy chậm.
Dòng 14,9 A ở 380V: MCB đường cong D 32 A (chịu dòng khởi động động cơ), cáp đồng 2,5 mm² cho đường dây dưới 50 m.
IP55 chặn bụi và tia nước; cách điện cấp F chịu tới 155°C ở cuộn dây — hợp xưởng nóng ẩm; xưởng bụi thì vệ sinh gân tản nhiệt định kỳ.
Vòng bi 6308-2RZ che kín: không phải bơm mỡ.
Đấu Δ ở 380V, ra đủ 6 đầu dây: khởi động sao – tam giác được, dòng khởi động giảm còn ~ 1/3.
Đủ kiểu lắp: chân đế B3, mặt bích có chân đế B35, mặt bích B5; vỏ nhôm có B14.
5) Motor 7.5kW 10HP 2 cực 3 pha: giấy chứng nhận chất lượng, hiệu suất năng lượng
Kết quả thử nghiệm chất lượng, hiệu suất motor 7.5kW 10HP thương hiệu Parma:
6) Vận hành, đấu điện, bảo trì động cơ 3 pha 7.5kW 2 cực
a) Thông số điện cần nhớ
Điện áp: 380V đấu Δ / 660V đấu Y, 50Hz.
Dòng định mức: 14,9 A ở 380V; 8,6 A ở 660V.
Mô men định mức: ~ 25 Nm.
Dòng khởi động trực tiếp: ~ 89,4–104 A.
b) Đấu điện, thiết bị đóng cắt
Lưới 380V: đấu tam giác (Δ).
Aptomat: MCB đường cong D 32 A (chịu dòng khởi động động cơ).
Contactor: 18 A (AC3).
Rơ le nhiệt: chỉnh 14,9 A.
Cáp đồng: 2,5 mm², sụt áp ~ 2,6% ở 50 m khi chạy định mức.
c) Chạy biến tần
Tải nhẹ, tải đều (quạt, bơm): biến tần 7.5kW loại thường.
Tải nặng, khởi động có tải: biến tần 7.5kW loại tải nặng (HD, quá tải 150%) hoặc 11kW loại thường.
Dòng ra định mức của biến tần ≥ 14,9 A.
Không nên chạy motor 2 cực trên 50Hz: tốc độ đã cao, vòng bi, cánh quạt đuôi và máy bơm, quạt phía sau chịu vượt tốc.
d) Bảo trì
Vòng bi 6308-2RZ: không bơm mỡ; kêu rít hoặc rung tăng thì thay cả cặp.
Cách điện: đo bằng megohm 500V, đạt từ 5 MΩ.
Vệ sinh gân tản nhiệt, lưới quạt đuôi 1–2 tháng/lần ở xưởng bụi.
Motor 2 cực quay nhanh: căn đồng tâm khớp nối kỹ, rung tăng là dấu hiệu lệch tâm hoặc mòn vòng bi.
7) Câu hỏi thường gặp về động cơ điện 3 pha 7.5kW 10HP 2 cực
a) Hỏi trước khi mua động cơ 7.5kW 10HP 2 cực: bơm chữa cháy điện trục ngang, bơm tưới cà phê
Motor 7,5kW 2 cực kéo bơm được bao nhiêu khối nước mỗi giờ? Được khoảng 81 m³/h ở cột áp 20 m, hoặc khoảng 40 m³/h ở cột áp 40 m, với bơm ly tâm hiệu suất khoảng 65%. Bơm hiệu suất thấp hơn thì lưu lượng thực ít hơn; đo dòng khi chạy dưới 14,9 A là motor còn trong tải.
Motor 7,5kW 2 cực có cần đặt chung bệ với bơm không? Có. Motor và bơm đặt chung 1 bệ thép hoặc bê tông để giữ đồng tâm; đặt 2 bệ rời dễ lệch tâm khi bệ lún, gây rung, rò phớt bơm.
Motor 7,5kW 2 cực có kéo được bơm tưới 10HP đẩy cao 60 m không? Được, khi bơm thiết kế cho 10HP 2.900 vòng/phút và điểm làm việc nằm trong đường đặc tính. Bơm 60 m thường cho khoảng 20–30 m³/h ở 7,5kW. Mở thêm nhiều béc làm lưu lượng tăng, dòng vượt 14,9 A; khi đó giảm số béc mỗi lượt tưới.
Biến tần 7,5kW có chạy được motor 7.5kW 2 cực không? Được, nếu dòng ra từ 17 A trở lên. Bơm, quạt dùng chế độ tải nhẹ là đủ. Máy nghiền búa, máy thổi khí khởi động có tải nên chọn biến tần 11kW.
Máy thổi khí con sò ao tôm dùng motor 7,5kW 2 cực có hợp không? Có, khi máy thổi khí thiết kế cho 7,5kW và puly tính theo 2.900 vòng/phút. Ao sâu, đĩa sục khí nhiều làm áp tăng, dòng tăng; đo dòng sau khi lắp, dưới 14,9 A là ổn.
Motor 7,5kW 2 cực có chạy điện 1 pha được không? Không, khi đấu thẳng. Cần biến tần vào 1 pha ra 3 pha 380V cỡ 7,5kW hoặc 11kW; dòng phía 1 pha khoảng 35–40 A nên đường dây 1 pha phải đủ lớn.
Dòng 14,9 A chọn dây, aptomat thế nào với motor 7.5kW 2 cực? Cáp đồng 4 lõi 4 mm² cho tuyến dưới 50 m, 6 mm² cho tuyến xa ngoài vườn; aptomat 25–32 A loại cho motor, rơ le nhiệt 12–18 A chỉnh khoảng 14,9 A.
Motor 7.5kW 2 cực thay cho motor 4 cực cùng công suất ở bơm tưới cà phê được không? Không, nếu máy thiết kế cho ~ 1.450 vòng/phút: motor 2 cực quay gấp đôi, máy vượt tốc. Chỉ dùng khi bơm tưới cà phê cần ~ 2900 vòng/phút.
Mua động cơ 7.5kW 10HP 2 cực cho máy nghiền búa thức ăn chăn nuôi cần báo những thông số gì? Công suất 7.5kW, tốc độ ~ 2900 vòng/phút, điện áp, kiểu lắp chân đế hay mặt bích, trục 38 mm và ảnh tem motor cũ nếu thay thế.
b) Lắp đặt, chạy thử motor 7.5kW 2 cực cho bơm chữa cháy điện trục ngang
Lắp motor 7.5kW 2 cực cho bơm chữa cháy điện trục ngang, nối truyền động thế nào cho đúng? Qua khớp nối: căn đồng tâm, lệch tâm và lệch góc dưới 0,05 mm bằng đồng hồ so, motor 2 cực quay nhanh nên lệch tâm làm rung và hỏng vòng bi rất nhanh; siết lại bulông chân đế sau 8–24 giờ chạy đầu.
Chạy thử bơm tưới cà phê bằng motor 7.5kW 2 cực, dòng bao nhiêu là đạt? Không tải ~ 5,2–6,7 A mỗi pha ở 380V; khi bơm tưới cà phê chạy đủ tải dòng không vượt 14,9 A. Ba pha lệch nhau quá 5% thì kiểm tra điện áp, đầu cos.
Lắp motor 7.5kW 2 cực (Y3-132S2-2) ở lưới 380V đấu thế nào? Đấu tam giác (Δ) cho lưới 380V; motor cuộn dây 380V/660V nên đấu sao chỉ dùng cho lưới 660V.
Máy nghiền búa thức ăn chăn nuôi quay ngược chiều khi lắp motor 7.5kW 2 cực, đổi chiều thế nào? Ngắt điện, đổi chéo 2 trong 3 dây pha ở đầu vào hộp cực. Với bơm, quạt phải chạy đúng chiều mũi tên trên vỏ; chạy ngược lưu lượng tụt mạnh dù dòng vẫn bình thường.
c) Bảo trì động cơ 7.5kW 10HP 2 cực khi chạy bơm tưới cà phê
Motor 7.5kW 2 cực chạy bơm chữa cháy điện trục ngang liên tục, bao lâu thay vòng bi 6308-2RZ? Vòng bi 6308-2RZ che kín, không bơm mỡ; chạy liên tục thường thay sau ~ 15.000–20.000 giờ, sớm hơn nếu kêu rít, rung tăng hoặc đầu trục nóng hơn thân motor.
Motor 7.5kW 2 cực đặt cạnh bơm tưới cà phê nơi ẩm, giữ cách điện thế nào? Vỏ IP55 chịu tia nước nhưng không chịu ngâm. Đậy kín gioăng hộp cực, đầu cáp đi từ dưới lên, che mưa; để lâu không chạy thì đo cách điện, dưới 5 MΩ phải sấy trước khi chạy.
Đo dòng động cơ 7.5kW 10HP 2 cực khi máy thổi khí con sò đang chạy, bao nhiêu là quá tải? Dưới 14,9 A là trong tải. Từ 15,6 – 16,4 A cần giảm tải hoặc kiểm tra máy; trên 17,1 A kéo dài sẽ hỏng cách điện cuộn dây.
d) Lỗi thường gặp khi dùng motor 7.5kW 2 cực cho máy thổi khí con sò, cách khắc phục
Motor 7.5kW 2 cực kéo máy thổi khí con sò hay nhảy rơ le nhiệt, lỗi do đâu? Thường do đai căng quá hoặc puly máy nhỏ hơn tính toán làm máy quay nhanh, tải tăng; cũng có thể mất cân bằng pha hoặc rơ le chỉnh thấp. Rơ le chỉnh đúng 14,9 A, không chỉnh cao hơn; đo dòng từng pha khi máy chạy để tìm nguyên nhân.
Đấu nhầm sao motor 7.5kW Y3-132S2-2 trên lưới 380V thì sao? Motor vẫn quay nhưng lực kéo chỉ còn ~ 1/3, tức ~ 8,33 Nm thay vì 25 Nm; đóng tải là tụt tốc, nóng và cháy. Đổi cầu nối sang Δ.
Motor 7.5kW 2 cực rung mạnh khi chạy bơm chữa cháy điện trục ngang, sửa thế nào? Kiểm tra theo thứ tự: bulông chân đế, đồng tâm khớp nối, cân bằng cánh bơm/quạt, độ mòn vòng bi. Motor 2 cực quay ~ 3.000 vòng/phút nên sai lệch nhỏ cũng gây rung lớn.
