Động cơ điện 3 pha 0.75kW 1HP 6 cực (motor 0.75kW 6 pole) là dòng tua chậm, quay ~ 910 vòng/phút ở 50Hz, mô men ~ 7,9 Nm — gấp ~ 1,5 lần motor 4 cực cùng công suất. Khung 90S, trục 24 mm, dòng 2,3 A ở 380V. Cỡ motor này hay gặp ở quạt hút khói bếp, bơm dầu bôi trơn, bàn xoay hàn.
1) Thông số kỹ thuật motor 0.75kW 6 cực khung 90S-6
Thông số
Giá trị
Model
Y3-90S-6 (chân đế B3, mặt bích B5)
Công suất
0.75kW (1HP)
Tốc độ
~ 910 vòng/phút (6 cực, 50Hz)
Đường kính trục Rãnh cavet - Then
24 mm 8 mm
Điện áp
3 pha 220V tam giác / 380V sao, 50Hz
Dòng định mức
4 A ở 220V (đấu tam giác) – 2,3 A ở 380V (đấu sao)
Mô men định mức
~ 7,9 Nm
Cấp bảo vệ
IP55
Cấp cách nhiệt
Cấp F
Mặt bích B5: đường kính 200 mm, vành định vị 130 mm, tâm lỗ Ø165 mm, 4 lỗ bắt vít 12 mm.
Lỗ chân đế dọc trục x ngang trục: 100 mm x 140 mm, lỗ Ø10 mm; tâm trục cao 90 mm.
Vòng bi trước / sau: 6205-2RZ / 6205-2RZ.
Mặt bích B14 (vỏ nhôm): Ø140 mm, vành định vị 95 mm, 4 lỗ ren M8, tâm lỗ Ø115 mm.
Chế độ làm việc: S1 liên tục.
Dòng khởi động trực tiếp ~ 6–7 lần dòng định mức, tức ~ 13,8–16,1 A.
Biến tần phù hợp: loại 0.75kW cho tải nhẹ (quạt, bơm), dòng ra định mức ≥ 2,3 A (ra 3 pha 220V khi dùng biến tần 1 pha vào); tải nặng, khởi động có tải chọn loại tải nặng (HD) hoặc 1.1kW.

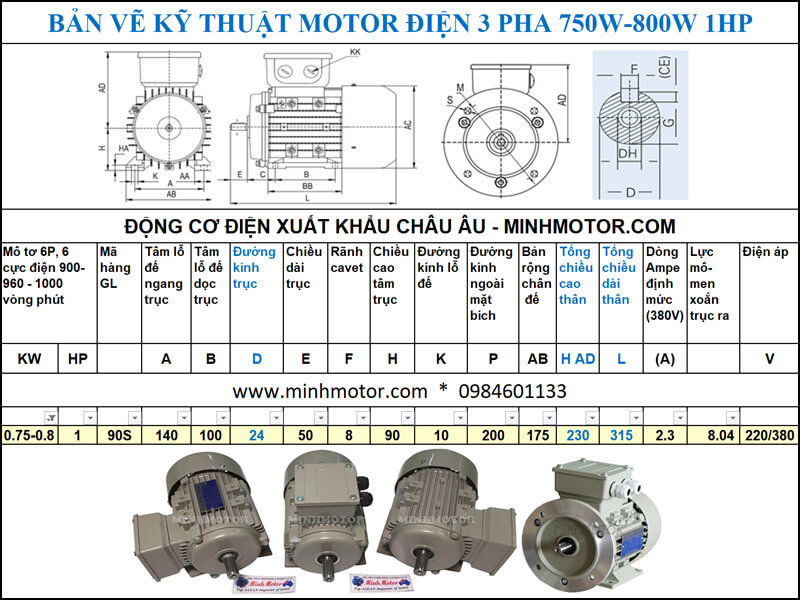

2) Bản vẽ motor 0.75kW 1HP 6 pole 380V chân đế, mặt bích
a) Motor 0.75kW 1HP 6 cực chân đế B3, 900–1000 vòng phút
Mã hàng: Y3-90S-6, khung 90S.
Trục 24 mm, rãnh cavet 8 mm.
Dòng định mức 2,3 A ở 380V.
Lỗ chân đế dọc trục 100 mm, ngang trục 140 mm, lỗ Ø10 mm.
Tâm trục tới mặt đế: 90 mm.
Vòng bi: 6205-2RZ / 6205-2RZ.
b) Motor 0.75kW 1HP 6 cực mặt bích có chân đế B35
Trục 24 mm, mặt bích B5 Ø200 mm.
Vành định vị 130 mm, tâm lỗ Ø165 mm, 4 lỗ bắt vít 12 mm.
Quạt hút khói bếp nhà hàng, quạt hút mùi xưởng loại ly tâm kéo đai: Cánh quay chậm, ít ồn; chỉnh gió bằng puly hoặc biến tần.
Bơm dầu bôi trơn, bơm dầu bánh răng cho máy công cụ, máy ép nhỏ: Bơm bánh răng chạy êm ở khoảng 910 vòng/phút, dầu ít nóng.
Bàn xoay hàn, bàn xoay quấn màng PE đóng gói qua hộp số: Tốc độ bàn chậm, tải đều; motor 6 cực giảm tỉ số hộp số.
Máy khuấy hồ dán, máy trộn keo, trộn bột màu nhỏ: Qua hộp giảm tốc, cánh khuấy chậm.
4) Ưu điểm motor 0.75kW 1HP 6 cực 380V
Mô men ~ 7,9 Nm ở ~ 910 vòng/phút: qua hộp giảm tốc i=20 ra ~ 46 vòng/phút, ~ 149 Nm.
Tốc độ vào thấp nên hộp giảm tốc cần tỉ số nhỏ hơn 1/3 so với dùng motor 4 cực cùng tốc độ ra; quạt cánh lớn, bơm bùn chạy êm, ít mòn.
Dòng 2,3 A ở 380V: MCB đường cong D 6 A (chịu dòng khởi động động cơ), cáp đồng 2,5 mm² cho đường dây dưới 50 m.
IP55 chặn bụi và tia nước; cách điện cấp F chịu tới 155°C ở cuộn dây — hợp xưởng nóng ẩm; xưởng bụi thì vệ sinh gân tản nhiệt định kỳ.
Vòng bi 6205-2RZ che kín: không phải bơm mỡ.
Đấu tam giác 220V / sao 380V: chạy được điện 1 pha 220V qua biến tần 1 pha vào – 3 pha 220V ra.
Đủ kiểu lắp: chân đế B3, mặt bích có chân đế B35, mặt bích B5; vỏ nhôm có B14.
5) Vận hành, đấu điện, bảo trì động cơ 3 pha 0.75kW 6 cực
a) Thông số điện cần nhớ
Điện áp: 220V đấu Δ / 380V đấu Y, 50Hz.
Dòng định mức: 4 A ở 220V; 2,3 A ở 380V.
Mô men định mức: ~ 7,9 Nm.
Dòng khởi động trực tiếp: ~ 13,8–16,1 A.
b) Đấu điện, thiết bị đóng cắt
Lưới 3 pha 380V: đấu sao (Y). Lưới 3 pha 220V hoặc biến tần ra 220V: đấu tam giác (Δ).
Aptomat: MCB đường cong D 6 A (chịu dòng khởi động động cơ).
Contactor: 9 A (AC3).
Rơ le nhiệt: chỉnh 2,3 A.
Cáp đồng: 2,5 mm², sụt áp ~ 0,4% ở 50 m khi chạy định mức.
c) Chạy biến tần
Tải nhẹ, tải đều (quạt, bơm): biến tần 0.75kW loại thường.
Tải nặng, khởi động có tải: biến tần 0.75kW loại tải nặng (HD, quá tải 150%) hoặc 1.1kW loại thường.
Dòng ra định mức của biến tần ≥ 2,3 A (ra 3 pha 220V khi dùng biến tần 1 pha vào).
Chạy lâu dưới 25Hz: gắn thêm quạt làm mát cưỡng bức ở đuôi motor.
d) Bảo trì
Vòng bi 6205-2RZ: không bơm mỡ; kêu rít hoặc rung tăng thì thay cả cặp.
Cách điện: đo bằng megohm 500V, đạt từ 5 MΩ.
Vệ sinh gân tản nhiệt, lưới quạt đuôi 1–2 tháng/lần ở xưởng bụi.
6) Câu hỏi thường gặp về động cơ điện 3 pha 0.75kW 1HP 6 cực
a) Hỏi trước khi mua động cơ 0.75kW 1HP 6 cực: bơm dầu bôi trơn, bàn xoay hàn
Động cơ 0,75kW 6 cực qua hộp giảm tốc ra được bao nhiêu lực? Được khoảng 150 Nm ở khoảng 46 vòng/phút với hộp bánh răng tỉ số 1/20, hoặc khoảng 297 Nm ở khoảng 23 vòng/phút với tỉ số 1/40 (hiệu suất hộp khoảng 94–95%). Cỡ hộp chọn có mô men cho phép từ mức này trở lên.
Chạy motor 0,75kW 6 cực bằng điện 1 pha 220V được không? Được, qua biến tần vào 1 pha 220V ra 3 pha 220V, motor đấu tam giác; biến tần cần dòng ra từ khoảng 4 A. Đấu tụ cũng chạy được với quạt tải nhẹ nhưng công suất còn khoảng 60–70%.
Motor 1HP 6 cực chạy bơm dầu bánh răng có hợp không với motor 0.75kW 6 cực? Có. Bơm bánh răng chạy khoảng 910–960 vòng/phút ít ồn, dầu ít nóng hơn chạy 1.400 vòng/phút; lưu lượng tính theo tốc độ thực, nên kiểm tra lưu lượng bơm ở 910 vòng/phút trước khi chọn.
Biến tần 0,75kW có chạy được motor 0.75kW 6 cực không? Được, nếu dòng ra từ 2,3 A ở 380V hoặc từ 4 A ở 220V. Quạt hút chạy biến tần chỉnh được lượng gió theo giờ cao điểm bếp.
Mua motor 0,75kW 6 cực bản mặt bích được không? Được. Mặt bích B5 Ø200 mm, vành định vị Ø130 mm, 4 lỗ Ø12 mm, trục 24 mm; bản mặt bích nhỏ B14 cần hỏi riêng kích thước.
Dòng 2,3 A chọn dây, aptomat thế nào với motor 0.75kW 6 cực? Cáp đồng 1,5 mm² cho tuyến dưới 50 m; aptomat 4–6 A loại cho motor, rơ le nhiệt 1,6–2,5 A chỉnh khoảng 2,3 A ở 380V.
Quạt chạy ngược chiều có sao không với motor 0.75kW 6 cực? Có. Quạt ly tâm quay ngược vẫn ra gió nhưng yếu hơn nhiều; đổi 2 trong 3 dây pha để quay đúng chiều.
Dùng motor 0.75kW 6 cực thay motor 4 cực cùng công suất cho bàn xoay hàn được không? Được khi tính lại tỉ số truyền: motor 6 cực quay ~ 910 vòng/phút, chậm hơn ~ 1/3 nên máy ra chậm hơn nếu giữ nguyên puly/hộp số; bù lại mô men ~ 7,9 Nm, gấp ~ 1,5 lần.
Mua động cơ 0.75kW 1HP 6 cực cho quạt hút khói bếp nhà hàng cần báo những thông số gì? Công suất 0.75kW, tốc độ ~ 910 vòng/phút, tốc độ trục máy cần, kiểu lắp chân đế hay mặt bích, trục 24 mm và ảnh tem motor cũ nếu thay thế.
b) Lắp đặt, chạy thử motor 0.75kW 6 cực cho bơm dầu bôi trơn
Nối động cơ 0.75kW 1HP 6 cực vào bơm dầu bôi trơn cần lưu ý gì? Qua hộp giảm tốc: chọn hộp có đầu vào lắp trục 24 mm, mặt bích Ø200 mm; tỉ số = 910 : tốc độ trục máy cần. Mô men ra ≈ 7,9 × tỉ số × 0,94 (hộp bánh răng).
Chạy thử bàn xoay hàn bằng motor 0.75kW 6 cực, dòng bao nhiêu là đạt? Không tải ~ 1,1–1,7 A mỗi pha ở 380V; khi bàn xoay hàn chạy đủ tải dòng không vượt 2,3 A. Ba pha lệch nhau quá 5% thì kiểm tra điện áp, đầu cos.
Lắp motor 0.75kW 6 cực (Y3-90S-6) ở xưởng 380V thì đấu sao hay tam giác? Đấu sao (Y) cho lưới 3 pha 380V; đấu tam giác (Δ) chỉ khi cấp 3 pha 220V hoặc qua biến tần 1 pha vào – 3 pha 220V ra.
Ghép hộp giảm tốc cho quạt hút khói bếp nhà hàng, motor 0.75kW 6 cực ra tốc độ và lực bao nhiêu? Hộp bánh răng i=10 cho ~ 91 vòng/phút, ~ 75 Nm; i=20 cho ~ 46 vòng/phút, ~ 149 Nm. Chọn i theo tốc độ trục quạt hút khói bếp nhà hàng cần.
c) Bảo trì động cơ 0.75kW 1HP 6 cực khi chạy bàn xoay hàn
Motor 0.75kW 6 cực chạy bơm dầu bôi trơn liên tục, bao lâu thay vòng bi 6205-2RZ? Vòng bi 6205-2RZ che kín, không bơm mỡ; chạy liên tục thường thay sau ~ 15.000–20.000 giờ, sớm hơn nếu kêu rít, rung tăng hoặc đầu trục nóng hơn thân motor.
Motor 0.75kW 6 cực chạy bàn xoay hàn, định kỳ cần kiểm tra gì? Đo cách điện (từ 5 MΩ), siết lại đầu cos hộp cực, vệ sinh gân tản nhiệt, nghe tiếng vòng bi. Ghi lại dòng 3 pha mỗi lần để so.
Đo dòng động cơ 0.75kW 1HP 6 cực khi máy khuấy hồ dán đang chạy, bao nhiêu là quá tải? Dưới 2,3 A là trong tải. Từ 2,4 – 2,5 A cần giảm tải hoặc kiểm tra máy; trên 2,6 A kéo dài sẽ hỏng cách điện cuộn dây.
d) Lỗi thường gặp khi dùng motor 0.75kW 6 cực cho máy khuấy hồ dán, cách khắc phục
Motor 0.75kW 6 cực kéo máy khuấy hồ dán hay nhảy rơ le nhiệt, lỗi do đâu? Thường do tỉ số hộp nhỏ hơn cần làm tải trên trục motor tăng, hoặc hộp thiếu dầu, kẹt; cũng có thể mất cân bằng pha hoặc rơ le chỉnh thấp. Rơ le chỉnh đúng 2,3 A, không chỉnh cao hơn; đo dòng từng pha khi máy chạy để tìm nguyên nhân.
Đấu nhầm tam giác motor 0.75kW Y3-90S-6 trên lưới 380V thì sao? Cuộn dây nhận điện áp gấp ~ 1,7 lần định mức, dòng vọt lên nhiều lần, motor nóng và cháy sau vài phút. Ngắt ngay, đổi cầu nối sang sao (Y).
Motor 0.75kW 6 cực khởi động bơm dầu bôi trơn đầy tải bị ì, không lên tốc là lỗi gì? Thường do sụt áp (cáp nhỏ, đường dây dài), đấu sao nhầm, hoặc sao – tam giác chuyển quá sớm. Cáp đồng 2,5 mm² cho tuyến dưới 50 m; tuyến dài hơn tăng 1 cỡ cáp.
