Động Cơ Hitachi 132Kw 180Hp

Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor điện Hitachi 3 pha 132kw 180HP còn gọi là động cơ điện Hitachi 132Kw 180HP

1) Đặc điểm động cơ Hitachi 132kw 180HP

  • Motor Hitachi có 3 màu: trắng, ghi, xanh sậm
  • Nguồn gốc xuất xứ: Nhật Bản và Thái Lan. Tại Việt Nam các hàng cũ là của Nhật, hàng mới là của Thái Lan, vì nhân công Nhật chi phí rất cao so với người Thái
  • Nguyên liệu vỏ động cơ Hitachi: gang, nhôm, thép.
  • Hộp cực điện đông cơ hitachi công suất nhỏ nằm ngang, với động cơ công suất lớn, hộp đấu điện ở trên nóc, đặc biệt là IE3

động cơ Hitachi 132kw 180HP 180 ngựa

2) Bản vẽ kỹ thuật động cơ Hitachi 132kw 180HP chân đế

  • Motor Hitachi 132kw 180HP có: mã khuân đúc là 280M
  • Tổng dài thân động cơ điện Hitachi: L = 1053 mm
  • Tổng cao thân: H = 783 mm
  • Chiều dài cốt trục: Q = 170 mm
  • Chiều rộng key – chốt cavet khóa trục: W = 22 mm

Bản vẽ kỹ thuật động cơ Hitachi 132kw 180HP 180 ngựa chân đế

3) Thông số kỹ thuật motor Hitachi Nhật Bản 180HP 132kw

a) Motor Hitachi 132kw 180hp 3 pha 4 pole

Loại 1: Motor Nhật Hitachi 132kw 180hp 1400 - 1500 vòng/phút chân đế

Thông số kỹ thuật động cơ điện  Hitachi 132kw 180hp như sau:

  • Đường kính trục: 80mm
  • Tổng chiều dài: 1325mm
  • Tổng chiều cao: 855mm
  • Tổng chiều ngang: 628mm
  • Khoảng cách từ tâm trục xuống mặt đất: 315mm
  • Mã động cơ điện Hitachi: 315M-4.B3
  • Dòng ampe định mức: 240A

Motor Hitachi 132kw 180hp 1400 - 1500 vòng/phút chân đế

Loại 2: Động cơ điện Hitachi 132kw 180hp 1400 - 1500 vòng/phút mặt bích

Thông số motor điện Hitachi 132kw 180hp như sau:

  • Đường kính mặt bích: 660mm
  • Đường kính trục: 80mm
  • Tổng chiều dài: 1325mm
  • Tổng chiều cao: 855mm
  • Tổng chiều ngang: 628mm
  • Khoảng cách từ tâm trục xuống mặt đất: 315mm
  • Mã motor điện Hitachi: 315M-4.B35
  • Dòng ampe định mức: 240A

Động cơ điện Hitachi 132kw 180hp 1400 - 1500 vòng/phút mặt bích

b) Motor Hitachi 132kw 180hp 3 pha 6 pole

Loại 1: Động cơ điện Hitachi 132kw 180hp 900 - 1000 vòng/phút chân đế

  • Đường kính trục: 80mm
  • Tổng chiều dài: 1325mm
  • Tổng chiều cao: 855mm
  • Tổng chiều ngang: 628mm
  • Khoảng cách từ tâm trục xuống mặt đất: 315mm
  • Mã motor Hitachi: 315L2-6.B3
  • Dòng ampe định mức: 245A

Động cơ điện Hitachi 132kw 180hp 900 - 1000 vòng/phút chân đế

Loại 2: Motor điện Hitachi 132kw 180hp 6 cực mặt bích

  • Đường kính mặt bích: 660mm
  • Đường kính trục: 80mm
  • Tổng chiều dài: 1325mm
  • Tổng chiều cao: 855mm
  • Tổng chiều ngang: 628mm
  • Khoảng cách từ tâm trục xuống mặt đất: 315mm
  • Mã động cơ Hitachi: 315L2-6.B35
  • Dòng ampe định mức: 245A

Động cơ Hitachi 132kw 180hp 6 cực mặt bích

4) Nguyên lý hoạt động của motor Hitachi 132kw 180HP

IE1 và IE2 không còn được ưa chuộng. Động cơ Hitachi IE3 là dòng motor tiêu chuẩn tại Nhật. Giá cao hơn khi đầu tư ban đầu nhưng càng dùng thì càng tiết kiệm điện, giảm được chi phí lâu dài 3-5-7 năm sau.

Ở đồ thị phía dưới. đường màu đen đại diện cho motor IE1 và đường màu xanh đại diện cho motor IE3

Nguyên lý hoạt động của motor Hitachi 132kw 180HP 180 ngựa

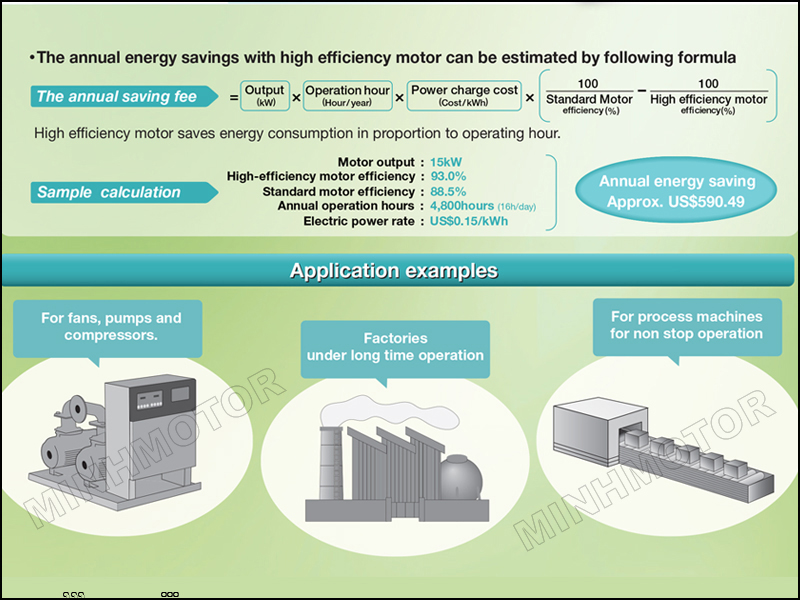

Công thức tính lượng điện tiêu thụ xem motor hitachi 180HP 132kw tiết kiệm điện được bao nhiêu USD.

Công thức tính lượng điện tiêu thụ xem motor hitachi 180HP 132kw 180 ngựa tiết kiệm điện được bao nhiêu USD

Quý vị cần biết: công suất, hiệu suất, số giờ hoạt động, đơn vị tiền điện x số ngày sẽ ra tổng tiền.

5) Sơ đồ đấu điện động cơ Hitachi 132kw 180HP

Sơ đồ đấu điện động cơ Hitachi 132kw 180HP 180 ngựa

Motor Hitachi 3 pha 132 kW 180 HP.

  • Motor điện Hitachi 180hp – 4p TFO thiết kế để làm việc ngoài trời, nhờ gioăng cao su bảo vệ bạc đạn cực khít chống nước mưa , hệ thống hộp cực thiết kế chống nước vào dây đấu điện.
  • Tổng chiều dài motor Hitachi là 1068 mm, tổng chiều cao motor Hitachi là 795 mm.
  • Đường kính mặt bích motor Hitachi 550 mm.
  • Động cơ điện 3 pha Hitachi được sản xuất tại Thái Lan theo công nghệ tân tiến của Nhật Bản.
  • Một số tính năng của motor Hitachi Nhật Bản. Khung nhôm hợp kim nhẹ nhưng rất bền. Chất lượng dây cách điện của mô tơ Hitachi chịu được nhiệt độ cao, làm việc được trong môi trường khắc nghiệt. Mỡ dầu làm trơn là loại cao cấp hoạt động tốt cả trong thời tiết cực nóng hoặc rất lạnh.
  • Chế độ làm mát của động cơ Hitachi thường tản nhiệt tốt hơn các motor hãng khác.

Motor điện 3 pha 4P CN Úc 132kw.
