Động cơ Siemens 15 Kw 20 Hp

Động cơ Siemens 15kW 20HP đang bán là dòng 1TL0003 vỏ gang, hiệu suất IE3, thương hiệu Innomotics – mảng động cơ hạ thế của Siemens tách thành công ty riêng từ tháng 7/2023, sản xuất tại Siemens Electric Motor (China). Motor 3 pha rotor lồng sóc, IP55, cách điện cấp F, điện áp 380V tam giác / /660V sao, 50Hz.

Có 3 bản: 2 cực 1TL0003-1DA33-3AA4 (2.935 vòng/phút), 4 cực 1TL0003-1DB43-3AA4 (1.465 vòng/phút), 6 cực 1TL0003-1EC43-3AA4 (975 vòng/phút). Bản 4 cực khung 160L, trục 42 mm, dòng 29 A ở 380V, mô men 97,8 Nm, nặng khoảng 126 kg.

1. Thông số kỹ thuật động cơ Siemens 15kW 20HP

• Thông số theo catalog Innomotics 1TL0003 vỏ gang (2024). Ký tự cuối mã đặt hàng: 4 = hộp cực trên đỉnh, 5 = bên phải, 6 = bên trái (nhìn từ đầu trục).
• Điện áp 380V tam giác / 660V sao: lưới 3 pha 380V đấu tam giác khi chạy, khởi động sao – tam giác được.
• Rơ le nhiệt chỉnh khoảng 29 A cho bản 4 cực; mạch sao – tam giác chỉnh khoảng 16,7 A.
• Chạy biến tần: cách điện chuẩn chịu lưới đến 460V; tốc độ an toàn tối đa khung 160L bản 4 cực 2.700 vòng/phút.

2. Thông số Siemens 1TL0003 15kW theo số cực

• Số liệu theo bảng chọn motor Innomotics 1TL0003 vỏ gang, 50Hz.
• Mô men định mức ≈ 9550 × 15 ÷ tốc độ, đúng với cột mô men trong catalog.
• Cùng công suất, bản 6 cực cho mô men khoảng 3 lần bản 2 cực, dòng định mức cao hơn do cosφ thấp hơn.

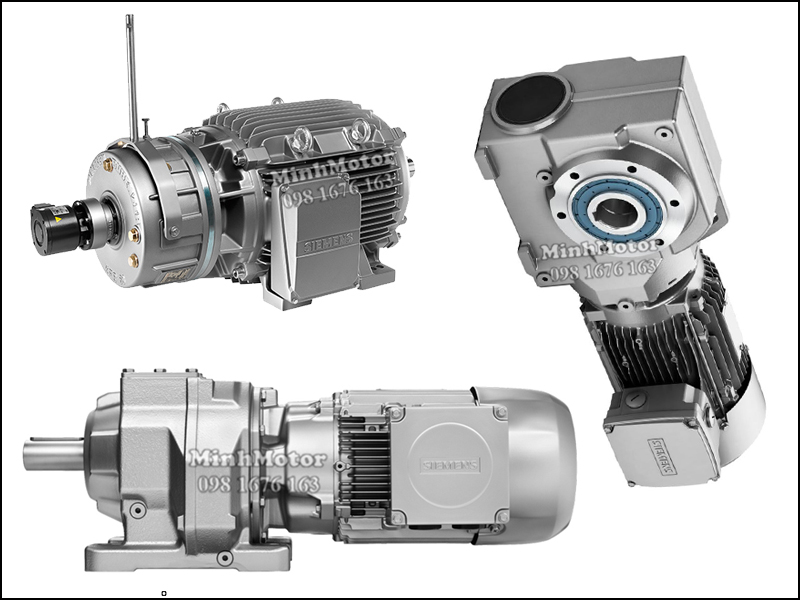

3. Kiểu lắp, kích thước và các loại động cơ Siemens 15kW 20HP

Mục a là kích thước của model 1TL0003 đang bán. Các mục sau là tem, sơ đồ đấu và bản vẽ của model cũ Siemens 1LE0 – sản xuất trước khi Siemens chuyển mảng động cơ hạ thế sang thương hiệu Innomotics (tháng 7/2023), giữ lại để tham khảo khi thay motor cũ.

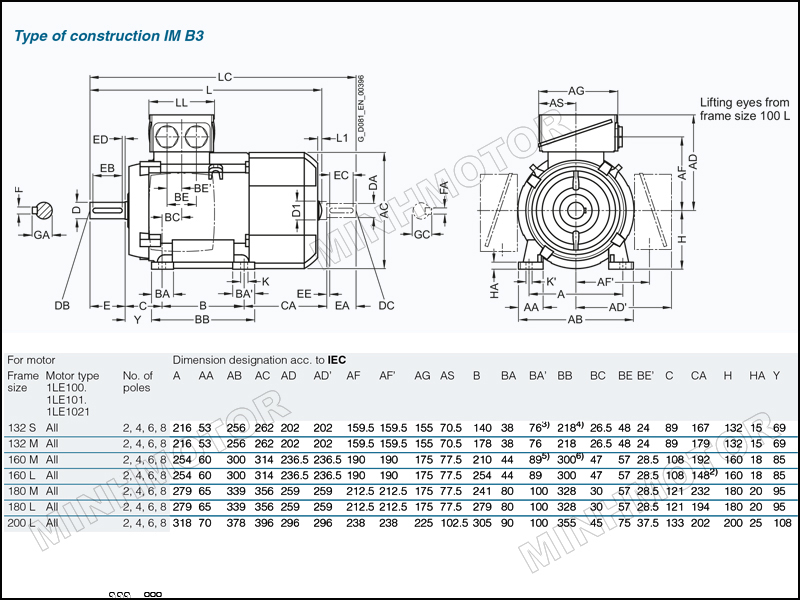

a) Kích thước lắp đặt Siemens 1TL0003 15kW (catalog Innomotics)

• Bản chân đế IM B3 có cho mọi khung; mặt bích IM B5, chân đế + bích IM B35, trục đứng IM V1.
• Kích thước theo IEC/DIN EN 50347; khung 180 trở lên có vú bơm mỡ.

b) Cách đọc tem động cơ điện Siemens 15kw 20HP (model cũ 1LE0)

• Tem động cơ Siemens Đức chính hãng, có số liệu như sau
• Số 1 : 3 phase 3 pha, mã số sản phẩm
• Số 33: mã số vòng bi bạc đạn ở trục trước, trục sau. DE: bi Đức
• Số 32: dòng điện ampe định mức
• Số 14: CE – phù hợp sử dụng tại Châu Âu
• Số 4: tư thế lắp đặt

• Số 26, 27: đấu điện ở Tần số 50Hz
• Số 28, 29: đấu điện ở Tần số 60Hz
• Số 18: công suất HP hourse power – sức ngựa
• Số 5: cấp bảo vệ bụi nước IP55, chống bụi và nước đường kính lớn hơn 1mm
• Số 19: nhiệt độ phù hợp vận hành âm 20 độ tới + 45 độ C

c) Cách đấu điện motor Siemens 15kw 20HP (model cũ 1LE0)

• Động cơ siemens có 6 đầu dây ra và luôn có rơ le nhiệt, và đường nối tiếp đất an toàn điện chống giật. Motor siemens có thể đấu sao tam giác.

d) Motor Siemens 15kw 20HP chân đế (model cũ 1LE0)

• Công suất: 15kw 20HP
• Chân đế 6 Pole 6 cực điện
• Tiêu chuẩn Đức
• Đường kính trục ra: 48mm
• Rãnh cavet: 14mm
• Tổng dài: 718mm
• Tổng cao: 449mm
• Tâm trục xuống mặt đất: 180mm
• Dài chân đế: 339mm
• Rộng chân đế: 339mm
• Đường kính lỗ vít ốc: 15mm

Dưới đây là bản vẽ chi tiết động cơ siemens 15kw chân đế:

e) Động cơ Siemens 15kw 20HP mặt bích (model cũ 1LE0)

Mặt bích motor mã khuân 160L có kích thước sau:

• Đường kính bích: P = 350 mm
• Đường kính vành định vị  N= 250 mm

4. Ứng dụng động cơ Siemens 15kW 20HP theo số cực

• 2 cực (2.935 vòng/phút, 49 Nm): bơm cấp nước khoảng 150 m³/giờ cột áp 20 m, bơm chữa cháy.
• 4 cực (1.465 vòng/phút, 98 Nm): băng tải dài qua hộp giảm tốc, máy nén khí trục vít 15kW, máy nghiền búa.
• 6 cực (975 vòng/phút, 147 Nm): quạt hút lò hơi, máy cán, máy ép viên.

5. Ưu điểm động cơ Siemens 15kW 20HP

• Trục 48 mm, then 14 mm ở bản 6 cực cho tải nặng.
• 6 đầu dây, nhãn 380V tam giác / 660V sao nên khởi động sao – tam giác được ở lưới 380V.
• Mã đặt hàng riêng từng số cực.
• Mặt bích Ø350 chuẩn khung 160.

6. Động cơ Siemens 15kW kéo băng tải qua hộp giảm tốc: lực kéo và tốc độ

Băng tải dài thường dùng motor 4 cực ghép hộp giảm tốc. Ví dụ hộp tỉ số 1/30, hiệu suất khoảng 95%, tang chủ động Ø500 mm.

• Lực kéo cần thực tế tính theo khối lượng vật liệu, băng, con lăn và độ dốc; motor 15kW cho tối đa khoảng 11 kN ở tang Ø500.
• Băng tải dốc khởi động đầy tải cần mô men khởi động lớn: dùng khởi động mềm hoặc biến tần, hạn chế sao – tam giác.
• Hộp giảm tốc chọn theo mô men 2.790 Nm nhân hệ số làm việc.
• Băng tải dốc cần cơ cấu chống quay ngược khi mất điện.

7. Câu hỏi thường gặp về động cơ Siemens 15kW 20HP

• Động cơ Siemens 15kW 4 cực mã gì? 1TL0003-1DB43-3AA4; bản 2 cực 1TL0003-1DA33-3AA4, bản 6 cực 1TL0003-1EC43-3AA4.
• Trục động cơ Siemens 20HP 6 cực bao nhiêu? 48 mm, then 14 mm.
• Kích thước động cơ Siemens 15kW 6 cực chân đế? Khung 180L, dài khoảng 735 mm, tâm trục cao 180 mm, lỗ chân đế 279 × 279 mm, nặng khoảng 164 kg.
• Mặt bích động cơ Siemens 20HP kích thước? Đường kính 350 mm, vành định vị 250 mm, khung 160L.
• Dòng động cơ Siemens 15kW bao nhiêu? Khoảng 29 A ở 380V với bản 4 cực đủ tải.
• Động cơ Siemens 15kW kéo băng tải được lực bao nhiêu? Khoảng 11 kN tại tang Ø500 qua hộp 1/30, băng chạy khoảng 76 m/phút.
• Mô men động cơ Siemens 15kW 4 cực bao nhiêu? Khoảng 98 Nm: 9550 × 15 ÷ 1.465; bản 6 cực khoảng 147 Nm.
• Aptomat cho động cơ Siemens 20HP? Khoảng 50 A cho sao – tam giác hoặc biến tần; contactor chính và tam giác 25 A, contactor sao 18 A.
• Biến tần cho động cơ Siemens 15kW cỡ nào? Biến tần 15kW 3 pha 380V cho bơm, quạt; băng tải đầy tải, máy nghiền chọn 18,5kW.
• Động cơ Siemens 15kW khởi động sao tam giác được không? Có, nhãn 1TL0003 ghi 380V tam giác / 660V sao; băng tải dốc đầy tải nên dùng khởi động mềm hoặc biến tần vì giai đoạn sao chỉ có khoảng 1/3 mô men.
• Động cơ Siemens 20HP 2 cực kéo bơm bao nhiêu khối? Khoảng 150 m³/giờ ở cột áp 20 m: P ≈ 1000 × 9,81 × (150 ÷ 3600) × 20 ÷ 0,74 ≈ 11 kW.
• Động cơ Siemens 15kW 6 cực dùng cho máy gì? Máy cần khoảng 975 vòng/phút và 147 Nm: quạt hút lò hơi, máy cán, máy ép viên.
• Cáp cho động cơ Siemens 15kW cỡ bao nhiêu? Cáp đồng 6–10 mm² tùy khoảng cách cho đường dây chung; sao – tam giác 2 bộ cáp 4–6 mm².
