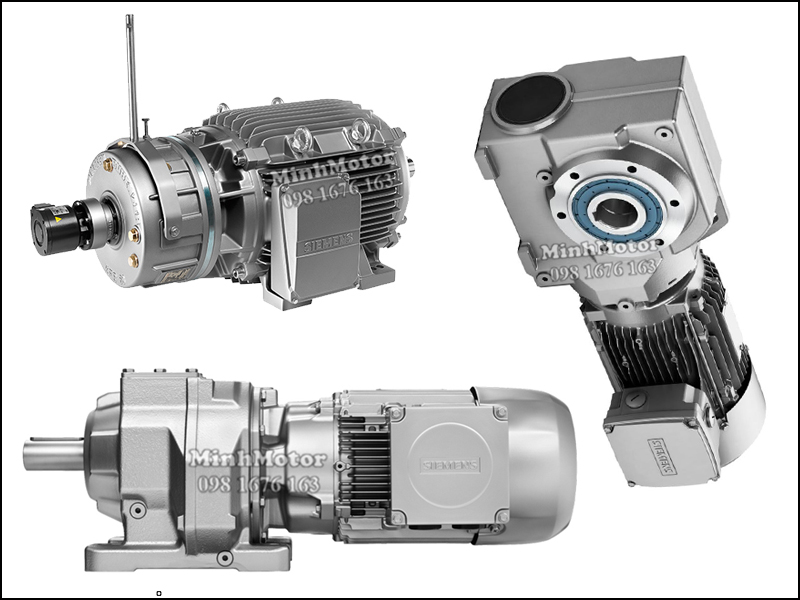

Động cơ điện Siemens 11kw 15HP còn gọi là motor Siemens 3 pha 11kw 15HP, điện áp 380v 400v, tiêu chuẩn Đức. Sau đây là những thông tin chính về sản phẩm
1) Ứng dụng motor Siemens 11kw 15HP
Một số ứng dụng cụ thể của động cơ Siemens 11kw 15HP bao gồm:
- Bơm nước công nghiệp
- Máy nén khí
- Máy nghiền đá
- Máy khoan bê tông
- Máy nâng hàng
- Máy kéo cày
- Máy sản xuất thực phẩm
2) Ưu điểm motor Siemens 11kw 15HP
Dưới đây là một số ưu điểm của motor Siemens 11kw 15HP:
- Công suất lớn: Động cơ Siemens 11kw 15HP có công suất 11kW, rất phù hợp cho các ứng dụng có nhu cầu cao về công suất.
- Mô-men xoắn cao: Động cơ Siemens 11kw 15HP có mô-men xoắn 15HP, rất phù hợp cho các ứng dụng cần lực kéo lớn.
- Hiệu suất cao: Động cơ Siemens 11kw 15HP có hiệu suất cao, giúp tiết kiệm điện năng và chi phí vận hành.
- Độ bền cao: Động cơ Siemens 11kw 15HP được sản xuất từ các vật liệu chất lượng cao, đảm bảo độ bền và tuổi thọ cao.
- Tính năng bảo vệ tốt: Động cơ Siemens 11kw 15HP được trang bị nhiều tính năng bảo vệ, giúp tăng tuổi thọ và an toàn cho người sử dụng.
- Giá thành hợp lý: Động cơ Siemens 11kw 15HP có giá thành hợp lý, phù hợp với nhiều nhu cầu sử dụng.
3) Thông số kỹ thuật Động cơ Siemens 11kw 15HP
a) Thông số kỹ thuật motor Siemens 11kw 15HP
- Model 2 pole:1LE0022-1DA23-3AA4
- Model 4 pole: 11LE0022-1DB23-3AA4
- Model 6 pole:1LE0022-1DC43-3AA4
- Motor Type: 0CV3162A, 0CV3162B, 0CV3164C, 0CV3184D
- Frame Size: 160, 160M, 160L, 180L
- Vỏ động cơ siemens: Nhôm, gang; màu sơn: ghi Ral 7030, xanh lục
- Xuất xứ: Tiệp, Cộng Hòa Séc, Đức, Trung Quốc
- Điện áp thông dụng tại Châu Á: 400v, tại châu Âu: 415 V
- Kiểu lắp đặt gồm có các tư thế thiết kế sau:
- IM B3 M 1001: chân đế, IM B6 IM1051: chân đế treo bên phải.
- IM61, chân đế treo bên trái, IM 1071, chân đế bắt lên trần nhà.
- Mã khuân vỏ nhôm: 160L tốc độ trục quay.965. RPM, lực mô men xoắn 109
- Dòng không tải (no load current) là 13.1(A), dòng có tải là (rated current) 24(A).Rated Power factor: 0.77
- Hiệu suất khi motor simens làm việc hết tải (efficiency 100% load) 86.4
- Dòng khởi động của motor siemens: 5.9(A). momen xoắn 1.9Nm
- Trọng lượng động cơ: 92kg Động cơ điện siemens có bạc đạt đầu ra drive end:62092ZC3 vòng bi ở đầu vào 62092ZC3
- Tiêu chuẩn tiết điện điện motor Simens IE1 IE2. Điện áp hạ thế.
- Tiêu chuẩn làm mát motor Self ventilated IC 411 Điện áp phù hợp lý tưởng 400 V, dao động 5% tăng hoặc giảm.
- Tần số 50 Hezt .
- Tính năng vượt trội động cơ siemens gồm có: độ rung cực thấp, bạc đạn motor siemens không chỉ chịu lực mà còn đạt độ êm đặc biệt.
- Cấp bảo vệ IP55 chống những hạt bụi nước 1mm không lọt vào động cơ.
- Motor siemens đạt tiêu chuẩn chịu nhiệt class B 130 độ C hoặc class F 155 độ C.
- Bên trong hộp cực điện có rơ le nhiệt chống cháy nổ.
- V5 IM 1031, trục úp hướng xuống đất, V6 IM 1031 trục ngửa lên trên trời.
b) Cách đọc tem động cơ điện Siemens 11kw 15HP
- Tem động cơ Siemens Đức chính hãng, có số liệu như sau
- Số 1 : 3 phase 3 pha, mã số sản phẩm
- Số 33: mã số vòng bi bạc đạn ở trục trước, trục sau. DE: bi Đức
- Số 32: dòng điện ampe định mức
- Số 14: CE – phù hợp sử dụng tại Châu Âu
- Số 4: tư thế lắp đặt
- Số 26, 27: đấu điện ở Tần số 50Hz
- Số 28, 29: đấu điện ở Tần số 60Hz
- Số 18: công suất HP hourse power – sức ngựa
- Số 5: cấp bảo vệ bụi nước IP55, chống bụi và nước đường kính lớn hơn 1mm
- Số 19: nhiệt độ phù hợp vận hành âm 20 độ tới + 45 độ C
c) Cách đấu điện motor Siemens 11kw 15HP
- Động cơ siemens có 6 đầu dây ra và luôn có rơ le nhiệt, và đường nối tiếp đất an toàn điện chống giật. Motor siemens có thể đấu sao tam giác.
4) Phân loại motor Siemens 11kw 15HP
a) Motor Siemens 11kw 15HP chân đế
Loại 1: Động cơ Siemens 11kw 15Hp chân đế 4 Pole
- Công suất: 11kw 15HP
- Chân đế 4 Pole 4 cực điện
- Tiêu chuẩn Đức
- Đường kính trục ra: 42mm
- Rãnh cavet: 12mm
- Tổng dài: 614mm
- Tổng cao: 415mm
- Tâm trục xuống mặt đất: 160mm
- Dài chân đế: 258mm
- Rộng chân đế: 324mm
- Đường kính lỗ vít ốc: 15mm
Sau đây là bản vẽ chi tiết của động cơ điện 3 pha Siemens 11kw 4 Pole:
Loại 2: Động cơ Siemens 11kw 15Hp chân đế 6 Pole
- Công suất: 11kw 15HP
- Chân đế 6 Pole 6 cực điện
- Tiêu chuẩn Đức
- Đường kính trục ra: 42mm
- Rãnh cavet: 12mm
- Tổng dài: 674mm
- Tổng cao: 415mm
- Tâm trục xuống mặt đất: 160mm
- Dài chân đế: 302mm
- Rộng chân đế: 324mm
- Đường kính lỗ vít ốc: 15mm
b) Động cơ điện Siemens 11kw 15HP mặt bích
Mặt bích motor mã khuân 160M có kích thước sau:
- Đường kính bích: P = 350 mm
- Đường kính vành định vị N= 250 mm
