Động cơ Siemens 5.5 Kw 7.5 Hp

9.154 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Động cơ Siemens 5,5kW 7.5HP đang bán là dòng 1TL0003 vỏ gang, hiệu suất IE3, thương hiệu Innomotics – mảng động cơ hạ thế của Siemens tách thành công ty riêng từ tháng 7/2023, sản xuất tại Siemens Electric Motor (China). Motor 3 pha rotor lồng sóc, IP55, cách điện cấp F, điện áp 380V tam giác / /660V sao, 50Hz.

Có 3 bản: 2 cực 1TL0003-1CA03-3AA4 (2.930 vòng/phút), 4 cực 1TL0003-1CB03-3AA4 (1.455 vòng/phút), 6 cực 1TL0003-1CC33-3AA4 (960 vòng/phút). Bản 4 cực khung 132S, trục 38 mm, dòng 11,1 A ở 380V, mô men 36,1 Nm, nặng khoảng 66 kg.

1. Thông số kỹ thuật động cơ Siemens 5,5kW 7.5HP

Thông sốGiá trị
Thương hiệuSiemens – Innomotics (từ 07/2023)
Dòng sản phẩm1TL0003 vỏ gang, IE3 (cấp 3 theo GB 18613-2020)
Công suất5,5kW (7.5HP)
Mã đặt hàng 4 cựcChân đế B3: 1TL0003-1CB03-3AA4; mặt bích B5: 1TL0003-1CB03-3FA4; chân đế + bích B35: 1TL0003-1CB03-3JA4
Điện áp380V tam giác / /660V sao, 50Hz
Tốc độ 4 cực1.455 vòng/phút
Dòng định mức 4 cực11,1 A ở 380V
Mô men định mức 4 cực36,1 Nm
Hiệu suất 4 cực89,6% (100% tải), 90,9% (75% tải)
Hệ số công suất cosφ0,84
Dòng khởi động / mô men khởi động / mô men cực đại7,8 × Iđm / 2,4 × Tđm / 3,8 × Tđm
Khung – trụcKhung 132S, tâm trục cao 132 mm, trục 38 × 80 mm
Mặt bíchB5 FF265 (đường kính bích 300 mm)
Vòng bi6208-2RZ C3
Khối lượng 4 cực (B3)Khoảng 66 kg
Độ ồn không tảiKhoảng 59 dB(A)
Bảo vệ – làm mátIP55, cách điện cấp F, làm mát IC411, chế độ S1, môi trường -15 đến 40 °C, độ cao đến 1.000 m
  • Thông số theo catalog Innomotics 1TL0003 vỏ gang (2024). Ký tự cuối mã đặt hàng: 4 = hộp cực trên đỉnh, 5 = bên phải, 6 = bên trái (nhìn từ đầu trục).
  • Điện áp 380V tam giác / 660V sao: lưới 3 pha 380V đấu tam giác khi chạy, khởi động sao – tam giác được.
  • Rơ le nhiệt chỉnh khoảng 11,1 A cho bản 4 cực; mạch sao – tam giác chỉnh khoảng 6,4 A.
  • Chạy biến tần: cách điện chuẩn chịu lưới đến 460V; tốc độ an toàn tối đa khung 132S bản 4 cực 2.700 vòng/phút.

2. Thông số Siemens 1TL0003 5,5kW theo số cực

Số cựcMã đặt hàng (B3)Khung – trụcTốc độDòng 380VMô menHiệu suất – cosφKhối lượng
2 cực (2P)1TL0003-1CA03-3AA4Khung 132S, trục 38 mm2.930 vòng/phút10,5 A17,9 Nm89,2% – 0,8957 kg
4 cực (4P)1TL0003-1CB03-3AA4Khung 132S, trục 38 mm1.455 vòng/phút11,1 A36,1 Nm89,6% – 0,8466 kg
6 cực (6P)1TL0003-1CC33-3AA4Khung 132M, trục 38 mm960 vòng/phút12,5 A54,7 Nm88% – 0,7685 kg
  • Số liệu theo bảng chọn motor Innomotics 1TL0003 vỏ gang, 50Hz.
  • Mô men định mức ≈ 9550 × 5,5 ÷ tốc độ, đúng với cột mô men trong catalog.
  • Cùng công suất, bản 6 cực cho mô men khoảng 3,1 lần bản 2 cực, dòng định mức cao hơn do cosφ thấp hơn.

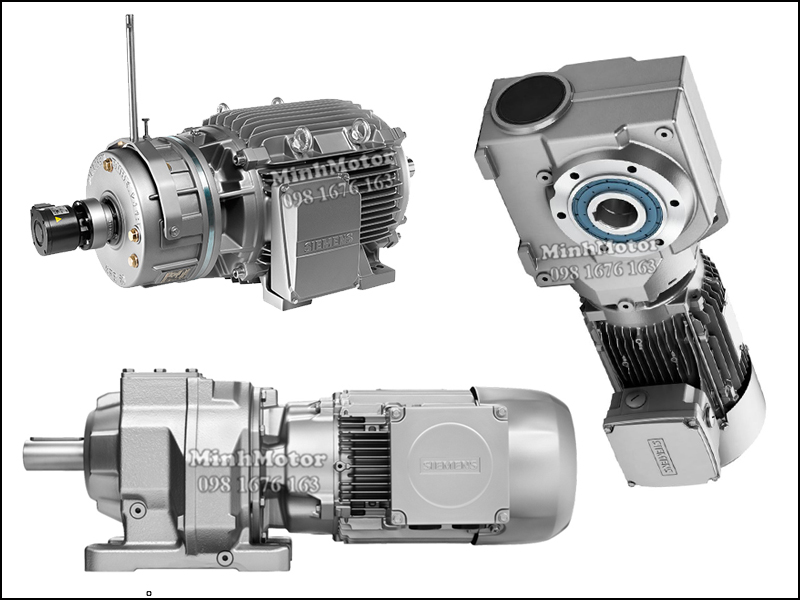

3. Kiểu lắp, kích thước và các loại động cơ Siemens 5,5kW 7.5HP

Mục a là kích thước của model 1TL0003 đang bán. Các mục sau là tem, sơ đồ đấu và bản vẽ của model cũ Siemens 1LE0 – sản xuất trước khi Siemens chuyển mảng động cơ hạ thế sang thương hiệu Innomotics (tháng 7/2023), giữ lại để tham khảo khi thay motor cũ.

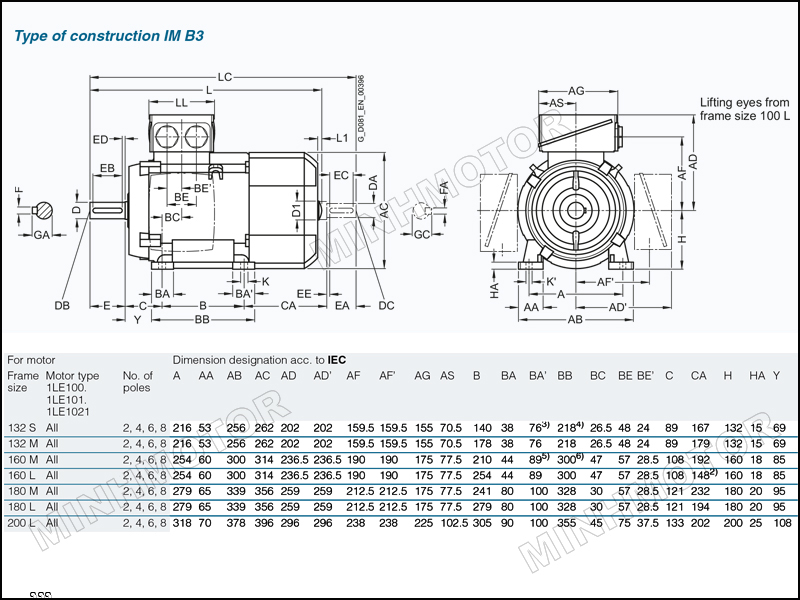

a) Kích thước lắp đặt Siemens 1TL0003 5,5kW (catalog Innomotics)

Kích thước2 cực4 cực6 cực
Khung132S132S132M
Tâm trục H132 mm132 mm132 mm
Trục D × E38 × 80 mm38 × 80 mm38 × 80 mm
Lỗ chân đế A × B216 × 140 mm216 × 140 mm216 × 178 mm
Dài tổng L (B3)500 mm500 mm545 mm
Mặt bích B5FF265, Ø300 mmFF265, Ø300 mmFF265, Ø300 mm
Vòng bi6208-2RZ C36208-2RZ C36208-2RZ C3
Khối lượng B357 kg66 kg85 kg
Phanh từ (tùy chọn), mô men phanh tĩnh80 Nm80 Nm80 Nm
  • Bản chân đế IM B3 có cho mọi khung; mặt bích IM B5, chân đế + bích IM B35, trục đứng IM V1.
  • Kích thước theo IEC/DIN EN 50347; khung 180 trở lên có vú bơm mỡ.

b) Cách đọc tem động cơ điện Siemens 5.5kw 7.5HP (model cũ 1LE0)

  • Tem động cơ Siemens Đức chính hãng, có số liệu như sau
  • Số 1 : 3 phase 3 pha, mã số sản phẩm
  • Số 33: mã số vòng bi bạc đạn ở trục trước, trục sau. DE: bi Đức
  • Số 32: dòng điện ampe định mức
  • Số 14: CE – phù hợp sử dụng tại Châu Âu
  • Số 4: tư thế lắp đặt

Cách đọc tem động cơ điện Siemens 5.5kw 7.5HP 7.5 ngựa

  • Số 26, 27: đấu điện ở Tần số 50Hz
  • Số 28, 29: đấu điện ở Tần số 60Hz
  • Số 18: công suất HP hourse power – sức ngựa
  • Số 5: cấp bảo vệ bụi nước IP55, chống bụi và nước đường kính lớn hơn 1mm
  • Số 19: nhiệt độ phù hợp vận hành motor siemens là từ âm 20 độ tới + 45 độ C

c) Cách đấu điện motor Siemens 5.5kw 7.5HP (model cũ 1LE0)

  • Động cơ siemens có 6 đầu dây ra và luôn có rơ le nhiệt, và đường nối tiếp đất an toàn điện chống giật. Motor điện 3 pha siemens có thể đấu sao tam giác.

Cấu tạo hộp cực đấu điện motor Siemens 5.5kw 7.5HP 7.5 ngựa

d) Motor Siemens 5.5kw 7.5HP chân đế (model cũ 1LE0)

  • Công suất: 5.5kw 7.5HP
  • Tiêu chuẩn Đức
  • Chân đế 4 Pole 4 cực điện
  • Đường kính trục ra: 38mm
  • Rãnh cavet: 10mm
  • Tổng dài: 480mm
  • Tổng cao: 323.5mm
  • Tâm trục xuống mặt đất: 132mm
  • Dài chân đế: 186mm
  • Rộng chân đế: 256mm
  • Đường kính lỗ vít chân đế: 12mm

Motor Siemens 5.5kw 7.5HP chân đế

e) Động cơ Siemens 5.5kw 7.5HP mặt bích (model cũ 1LE0)

Bản vẽ kỹ thuật động cơ điện Siemens 5.5kw 7.5HP 7.5 ngựa mặt bích

Mặt bích motor mã khuân 132 có kích thước sau:

  • Đường kính bích: P = 300 mm
  • Đường kính vành định vị  N= 230 mm

4. Ứng dụng động cơ Siemens 5,5kW 7.5HP theo số cực

  • 2 cực (2.930 vòng/phút, 18 Nm): bơm cấp nước khoảng 50 m³/giờ cột áp 25 m, quạt cao áp.
  • 4 cực (1.455 vòng/phút, 36 Nm): máy dập, máy đột có bánh đà, máy nén khí 7.5HP, máy nghiền; ghép hộp giảm tốc cho băng tải, máy trộn.
  • 6 cực (960 vòng/phút, 55 Nm): quạt hút lò sấy, máy cán cao su.

Thông số kỹ thuật Động cơ điện Siemens 5.5kw 7.5HP 7.5 ngựa

5. Ưu điểm động cơ Siemens 5,5kW 7.5HP

  • Trục 38 mm, then 10 mm cho tải va đập.
  • 6 đầu dây, đổi cách đấu theo nguồn.
  • Mã đặt hàng riêng từng số cực.
  • Mặt bích Ø300 chuẩn khung 132.

6. Động cơ Siemens 5,5kW kéo máy dập có bánh đà

Máy dập, máy đột lấy năng lượng từ bánh đà; motor chỉ cần bù lại phần năng lượng mất giữa 2 nhát. Năng lượng bánh đà E = ½ × J × ω². Ví dụ bánh đà J = 3 kg·m² quay cùng tốc độ motor 4 cực (1.455 vòng/phút, ω ≈ 152,4 rad/s), mỗi nhát dập lấy 2 kJ.

Đại lượngCách tínhKết quả (khoảng)
Năng lượng bánh đà0,5 × 3 × 152,4²34,8 kJ
Sau 1 nhát dập34,8 − 232,8 kJ
Tốc độ góc sau nhát√(2 × 32,8 ÷ 3)147,9 rad/s (giảm khoảng 3%)
Thời gian motor bù 2 kJ2.000 ÷ 5.500 WKhoảng 0,36 giây (chưa tính hiệu suất)
Số nhát tối đa lý thuyết5.500 W ÷ 2.000 JKhoảng 2,7 nhát/giây
  • Tốc độ giảm khoảng 3% nằm trong độ trượt cho phép, motor không bị quá dòng kéo dài.
  • Bánh đà nhỏ hơn làm tốc độ tụt sâu hơn sau mỗi nhát, dòng motor tăng vọt theo nhịp dập.
  • Nhịp dập thực tế chọn thấp hơn số lý thuyết để motor còn dự phòng nhiệt.
  • Đai truyền bánh đà cần đủ số sợi để không trượt khi motor bù năng lượng.

7. Câu hỏi thường gặp về động cơ Siemens 5,5kW 7.5HP

  • Động cơ Siemens 5,5kW 4 cực mã gì? 1TL0003-1CB03-3AA4; bản 2 cực 1TL0003-1CA03-3AA4, bản 6 cực 1TL0003-1CC33-3AA4.
  • Trục động cơ Siemens 7.5HP bao nhiêu? 38 mm, then 10 mm.
  • Kích thước động cơ Siemens 5,5kW chân đế? Khung 132S, dài khoảng 500 mm, tâm trục cao 132 mm, lỗ chân đế 216 × 140 mm, nặng khoảng 66 kg.
  • Mặt bích động cơ Siemens 7.5HP kích thước? Đường kính 300 mm, vành định vị 230 mm, khung 132.
  • Dòng động cơ Siemens 5,5kW bao nhiêu? Khoảng 11,1 A ở 380V với bản 4 cực đủ tải.
  • Động cơ Siemens 7.5HP kéo máy dập được không? Được với máy có bánh đà: bánh đà 3 kg·m² ở 1.455 vòng/phút tích khoảng 35 kJ, mỗi nhát 2 kJ chỉ làm tốc độ giảm khoảng 3%.
  • Mô men động cơ Siemens 5,5kW 4 cực bao nhiêu? Khoảng 36 Nm: 9550 × 5,5 ÷ 1.455.
  • Aptomat cho động cơ Siemens 7.5HP? Ở 380V: aptomat 25 A, contactor 18–25 A, rơ le nhiệt dải 9–13 A chỉnh khoảng 11,1 A.
  • Biến tần cho động cơ Siemens 5,5kW cỡ nào? Biến tần 5,5kW 3 pha 380V cho bơm, quạt; máy dập, máy nghiền chọn 7,5kW.
  • Động cơ Siemens 5,5kW khởi động sao tam giác được không? Có, nhãn 1TL0003 ghi 380V tam giác / 660V sao (6 đầu dây); kiểm tra nhãn trước khi đấu.
  • Động cơ Siemens 7.5HP 2 cực kéo bơm bao nhiêu khối? Khoảng 50 m³/giờ ở cột áp 25 m: P ≈ 1000 × 9,81 × (50 ÷ 3600) × 25 ÷ 0,7 ≈ 4,9 kW.
  • Động cơ Siemens 5,5kW 6 cực dùng khi nào? Khi máy cần khoảng 960 vòng/phút và 55 Nm: quạt hút lò sấy, máy cán cao su.
  • Dòng động cơ Siemens kéo máy dập dao động theo nhịp có bình thường không? Có, dòng tăng sau mỗi nhát khi motor bù năng lượng cho bánh đà; dòng trung bình không vượt khoảng 11,1 A là đạt.
