Hộp giảm tốc R87 là hộp giảm tốc R bánh răng trụ răng nghiêng, trục vào và trục ra thẳng hàng, lắp chân đế, trục ra Ø50 mm, mô-men cực đại 1.550 Nm. Hiệu suất trên 90%, nhận motor tới 22 kW, chạy nặng liên tục nên dùng nhiều cho gầu tải xi măng, băng tải mỏ đá, máy trộn gạch không nung.
1. Thông số kỹ thuật hộp giảm tốc R87 trục thẳng kiểu SEW
a) Thông số kỹ thuật hộp giảm tốc R87 chân đế: trục 50mm, mô-men, tỉ số truyền, bích vào
Hộp giảm tốc R87 trục ra Ø50 mm chịu mô-men cực đại 1.550 Nm:
| Thông số | Hộp giảm tốc R87 chân đế |
| Đường kính trục ra | Ø50 mm, dài 100 mm, cavet (then) 14 mm |
| Mô-men xoắn cực đại | 1.550 Nm |
| Dải tỉ số truyền | 1/5 – 1/120 (tỉ số thông dụng) |
| Tốc độ trục ra (motor 4 cực) | ~ 280 – 12 vòng/phút |
| Motor mặt bích 250mm gắn liền | Ø250 mm (nếu không dùng mặt AM kết nối) |
| Dầu vận hành | Dầu bánh răng Shell 220 (ISO VG220), thay sau ~ 3.200 giờ chạy |
| Tư thế lắp | Chân đế, M1 – M6 |
Bích vào AM gắn motor mặt bích B5 — chọn AM theo công suất motor:
| Bích AM | Motor 4 cực gắn được | Lỗ trục vào | Đường kính bích motor B5 |
| AM80 | 0,55 – 0,75 kW (khung 80) | Ø19 mm | Ø200 mm |
| AM90 | 1,1 – 1,5 kW (khung 90) | Ø24 mm | Ø200 mm |
| AM100 | 2,2 – 3 kW (khung 100) | Ø28 mm | Ø250 mm |
| AM112 | 4 kW (khung 112) | Ø28 mm | Ø250 mm |
| AM132 | 5,5 – 7,5 kW (khung 132) | Ø38 mm | Ø300 mm |
| AM160 | 11 – 15 kW (khung 160) | Ø42 mm | Ø350 mm |
| AM180 | 18,5 – 22 kW (khung 180) | Ø48 mm | Ø350 mm |
- Bánh răng trụ răng nghiêng, thép hợp kim thấm carbon, mài răng.
- Trục vào và trục ra thẳng hàng (đồng trục).

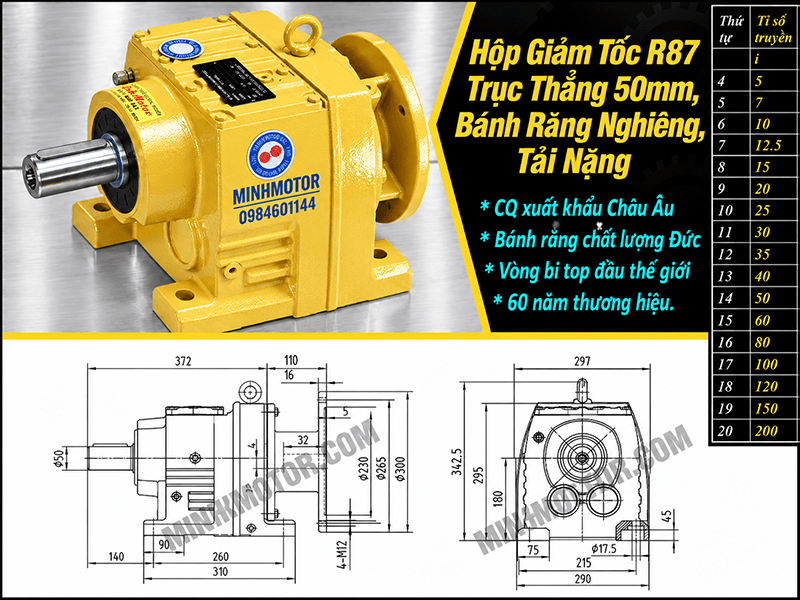

b) Bản vẽ kích thước lắp đặt hộp giảm tốc R87: lỗ chân đế 260 × 215 mm, tâm trục cao 180 mm
Bản vẽ dưới đây thể hiện kích thước bao, khoảng cách lỗ chân đế, chiều cao tâm trục ra và bích chờ lắp motor của hộp giảm tốc R87, dùng để thiết kế bệ và vị trí bulông.

- Khoảng cách 2 lỗ chân đế dọc trục: 260 mm.
- Khoảng cách 2 lỗ chân đế ngang trục: 215 mm.
- Lỗ chân đế: 4 lỗ Ø17,5 mm, dùng bulông M16.
- Chiều cao tâm trục ra tính từ mặt đáy chân đế: 180 mm; tổng chiều cao 342,5 mm.
- Mặt chân đế 310 × 290 mm; chiều dài thân hộp 372 mm.
- Trục ra Ø50 mm, dài 100 mm, cavet (then) 14 mm.
- Bích chờ motor trên bản vẽ: Ø300 mm, vòng lỗ Ø265 mm, định tâm Ø230 mm, 4 lỗ ren M12.
Video hộp giảm tốc R87 thực tế, thấy rõ kích thước thân hộp, chân đế và trục ra Ø50 mm:
c) Bảng mô-men hộp giảm tốc R87 gắn motor 2,2kW – 22kW theo từng tỉ số truyền
Sáu bảng dưới đây cho mô-men trên trục Ø50 của R87 khi ghép motor 4 cực 2,2 kW, 4 kW, 7,5 kW, 11 kW, 15 kW và 22 kW, kèm hệ số an toàn so với 1.550 N·m.
Bảng mô-men hộp giảm tốc R87 gắn motor 4 cực 2,2 kW
| Tỉ số truyền | Tốc độ trục ra (v/p) | Mô-men đạt được (N·m) | Hệ số an toàn SF |
| 40 | 35 | 600 | 2,58 |
| 50 | 28 | 750 | 2,07 |
| 60 | 23 | 900 | 1,72 |
| 80 | 18 | 1.201 | 1,29 |
| 100 | 14 | 1.501 | 1,03 |
| 120 | 12 | 1.801 | 0,86 |
Bảng mô-men hộp giảm tốc R87 gắn motor 4 cực 4 kW
| Tỉ số truyền | Tốc độ trục ra (v/p) | Mô-men đạt được (N·m) | Hệ số an toàn SF |
| 25 | 56 | 682 | 2,27 |
| 30 | 47 | 819 | 1,89 |
| 35 | 40 | 955 | 1,62 |
| 40 | 35 | 1.091 | 1,42 |
| 50 | 28 | 1.364 | 1,14 |
| 60 | 23 | 1.637 | 0,95 |
Bảng mô-men hộp giảm tốc R87 gắn motor 4 cực 7,5 kW
| Tỉ số truyền | Tốc độ trục ra (v/p) | Mô-men đạt được (N·m) | Hệ số an toàn SF |
| 12,5 | 112 | 640 | 2,42 |
| 15 | 93 | 767 | 2,02 |
| 20 | 70 | 1.023 | 1,51 |
| 25 | 56 | 1.279 | 1,21 |
| 30 | 47 | 1.535 | 1,01 |
| 35 | 40 | 1.791 | 0,87 |
Bảng mô-men hộp giảm tốc R87 gắn motor 4 cực 11 kW
| Tỉ số truyền | Tốc độ trục ra (v/p) | Mô-men đạt được (N·m) | Hệ số an toàn SF |
| 7 | 200 | 525 | 2,95 |
| 10 | 140 | 750 | 2,07 |
| 12,5 | 112 | 938 | 1,65 |
| 15 | 93 | 1.126 | 1,38 |
| 20 | 70 | 1.501 | 1,03 |
| 25 | 56 | 1.876 | 0,83 |
Bảng mô-men hộp giảm tốc R87 gắn motor 4 cực 15 kW
| Tỉ số truyền | Tốc độ trục ra (v/p) | Mô-men đạt được (N·m) | Hệ số an toàn SF |
| 7 | 200 | 716 | 2,16 |
| 10 | 140 | 1.023 | 1,51 |
| 12,5 | 112 | 1.279 | 1,21 |
| 15 | 93 | 1.535 | 1,01 |
Bảng mô-men hộp giảm tốc R87 gắn motor 4 cực 22 kW
| Tỉ số truyền | Tốc độ trục ra (v/p) | Mô-men đạt được (N·m) | Hệ số an toàn SF |
| 5 | 280 | 750 | 2,07 |
| 7 | 200 | 1.051 | 1,48 |
| 10 | 140 | 1.501 | 1,03 |
- SF là tỉ số giữa 1.550 N·m và mô-men motor đưa ra trục ở công suất định mức; SF dưới 1 cho biết motor đủ sức làm quá tải hộp nếu tải bị kẹt.
- Gầu tải, máy trộn gạch, máy nghiền có va đập: hệ số thực nên từ 1,5 – 2 trở lên.
- Motor 3 kW, 5,5 kW, 18,5 kW: mô-men ra = 9.550 × kW / 1.400 × tỉ số; đối chiếu với 1.550 N·m.
- Tốc độ tính với motor 4 cực 1.400 v/p.
2. Phân loại hộp giảm tốc R87 theo đầu vào: cổng bích 250, bích AM, trục vào AD, ghép đôi
Hộp giảm tốc R87 có 4 kiểu đầu vào. Cùng thân hộp, trục ra Ø50 mm và mô-men 1.550 Nm, chỉ khác cách nối với motor.
a) Hộp giảm tốc R87 không AM: cổng bích Ø250 gắn thẳng motor RK
- Thân hộp có sẵn cổng bích Ø250 mm.
- Motor RK bích 250 (trục đặc chủng) gắn thẳng vào cổng, không cần bích AM.
- Motor IEC mặt bích B5 thông thường không gắn thẳng được — cần bích AM (mục b).
b) Hộp giảm tốc R87 AM gắn motor mặt bích B5: AM80 – AM180, bích Ø200 – Ø350 mm
Bích AM lắp vào cổng Ø250 của thân hộp, mặt ngoài nhận motor mặt bích B5 theo chuẩn IEC:
- AM80 – AM112: motor 0,55 – 4 kW, lỗ trục vào Ø19 – Ø28 mm, bích Ø200 – Ø250 mm.
- AM132: motor 5,5 – 7,5 kW, lỗ Ø38 mm, bích Ø300 mm.
- AM160 / AM180: motor 11 – 22 kW, lỗ Ø42 / Ø48 mm, bích Ø350 mm.
- Đặt hàng ghi rõ mã AM để có đúng lỗ trục vào và bích.
c) Hộp giảm tốc R87 AD trục vào dương: nối khớp nối, puly đai
Đầu vào là trục đặc có cavet, motor chân đế đặt trên bệ riêng và nối bằng khớp nối hoặc puly đai. Tâm trục vào cao 180 mm như trục ra; motor khung 160 có tâm trục cao 160 mm nên kê thêm ~ 20 mm khi nối khớp nối thẳng. Cấu hình này cho phép dùng khớp nối thủy lực cho băng tải dài khởi động nặng.
d) Hộp giảm tốc ghép đôi R87R57: tốc độ ra 1 – 10 vòng/phút
Với máy cấp liệu đĩa quay dưới silo, máy đảo phân ủ, bàn quay tải nặng cần tốc độ rất chậm, R87 được ghép thêm R57 ở đầu vào. Motor chỉ còn 0,75 – 2,2 kW nhưng trục Ø50 vẫn cho mô-men tới 1.550 N·m. Cùng cỡ còn có phiên bản mặt bích RF87.
3. Cách đọc tem hộp giảm tốc R87 để mua hàng và tư thế lắp đặt M1 – M6
a) Cách đọc tem, mã hàng hộp giảm tốc R87 khi đặt mua, thay thế
Mã đặt hàng ví dụ: R87-Y7.5-4P-i30-M1-0°
- R87: cỡ hộp chân đế, trục ra Ø50 mm. Bản mặt bích là RF87.
- Y7.5-4P: motor 7,5 kW 4 cực, khung 132M.
- i30: tỉ số danh định 1/30, tốc độ trục ra ~ 47 vòng/phút.
- M1: tư thế lắp (xem mục b).
- 0°: vị trí hộp đấu điện của motor.
Mã kiểu châu Âu hay gặp trên tem hộp cũ:
- R87 DRN160M4: hộp R87 gắn motor khung 160M, 4 cực.
- R87 AM180: hộp R87 có bích AM chờ motor mặt bích khung 180.
- R87 AD: hộp R87 trục vào dương, nối motor qua khớp nối hoặc dây đai.
Khi mua hộp thay thế, chụp tem cũ và đọc đủ 4 dòng:
- Model và kiểu đầu vào: không AM, AM (ghi mã AM), hoặc AD.
- Tỉ số i ghi trên tem: đặt đúng số này để tốc độ gầu, băng tải không đổi.
- Tư thế lắp M1 – M6 và lượng dầu (lít).
- Công suất, số vòng/phút motor đang gắn.
b) Tư thế lắp đặt hộp giảm tốc R87 chân đế và RF87 mặt bích: M1 – M6

- M1: chân đế nằm dưới, trục ra nằm ngang — tư thế R87 dùng nhiều nhất trên bệ bê tông, bệ thép.
- Các tư thế khác M1 cần lượng dầu nhiều hơn; châm dầu theo nút báo mức của đúng tư thế lắp.
- Lắp khác M1 phải ghi rõ khi đặt hàng để nút thông hơi, nút xả nằm đúng chỗ.
- RF87 mặt bích dùng cùng ký hiệu M1 – M6 như bản chân đế.
4. Ứng dụng hộp giảm tốc R87: gầu tải xi măng, băng tải mỏ đá, máy trộn gạch không nung
Mô-men 1.550 N·m, trục Ø50 mm và motor tới 22 kW đặt R87 vào nhóm máy tải nặng trong nhà máy vật liệu xây dựng, mỏ đá:
- Gầu tải xi măng, bột đá 30 – 50 tấn/giờ: puly Ø500 – Ø630 mm, 40 – 50 v/p, motor 7,5 – 11 kW.
- Băng tải đá dăm khổ 800 mm dài 50 – 80 m ở mỏ đá: tang Ø500 – Ø630 mm, tỉ số 1/15 – 1/20, motor 11 – 15 kW.
- Máy trộn trục đôi dây chuyền gạch không nung: trục cánh 30 – 40 v/p, motor 7,5 – 11 kW, tải giật mạnh.
- Máy cấp liệu đĩa quay dưới silo: 6 – 14 v/p, tỉ số 1/100 – 1/120 hoặc ghép đôi R87R57.
- Xích kéo xe goòng sấy gạch, kéo dàn gỗ: tỉ số 1/80 – 1/120, motor 2,2 – 3 kW.
5. Ưu điểm hộp giảm tốc R87 trục 50mm khi chạy tải nặng liên tục
- Một thân hộp nhận motor từ 0,55 tới 22 kW: tăng công suất chỉ đổi bích AM, không đổi bệ.
- Đồng trục: motor và hộp thẳng hàng, bố trí dọc băng tải dài gọn hơn hộp trục vuông góc.
- Hiệu suất trên 90%: so với hộp trục vít cùng tỉ số, R87 tốn ít điện hơn rõ rệt khi chạy 24/24.
- Bánh răng thấm carbon, mài răng: chịu tải giật của máy trộn, gầu tải đầy liệu.
- Bản AD dùng được khớp nối thủy lực: motor khởi động gần như không tải rồi mới kéo băng tải dài.
6. Chọn hộp giảm tốc R87 cho gầu tải xi măng, máy cấp liệu: ví dụ tính tỉ số, công suất motor
Ví dụ 1: gầu tải xi măng puly Ø630 mm
Vận tốc gầu ~ 1,5 m/s, mô-men tải ở trục puly khi đầy gầu ~ 1.100 N·m.
- Tốc độ puly: 1,5 × 60 / (3,14 × 0,63) ≈ 45 v/p; tỉ số ≈ 1.400 / 45 = 31, chọn 1/30 (47 v/p, vận tốc gầu ≈ 1,55 m/s).
- Công suất: 1.100 × 47 / 9.550 ≈ 5,4 kW; tính thêm hệ số múc liệu ở chân gầu, dùng motor 7,5 kW.
- Bảng 7,5 kW tỉ số 30 cho 1.535 N·m, SF 1,01; hệ số dự trữ so với tải thực 1.550 / 1.100 ≈ 1,41.
- Bắt buộc có chống quay ngược.
Ví dụ 2: máy cấp liệu đĩa quay 10 v/p
Mô-men tải ở trục đĩa ~ 1.300 N·m.
- Tỉ số 1.400 / 10 = 140 vượt dải thông dụng; chọn 1/100 (14 v/p) rồi hạ tốc bằng biến tần xuống ~ 10 v/p (~ 36 Hz), hoặc dùng ghép đôi R87R57.
- Công suất: 1.300 × 14 / 9.550 ≈ 1,9 kW, dùng motor 2,2 kW.
- Bảng 2,2 kW tỉ số 100 cho 1.501 N·m, SF 1,03; hệ số thực 1.550 / 1.300 ≈ 1,19.
7. Câu hỏi thường gặp về hộp giảm tốc R87 trục 50mm
a) Người sắp mua, khảo giá hộp giảm tốc R87
- R87 gắn motor 22 kW được không? Được, qua bích AM180. Ở tỉ số 1/7 mô-men ra ~ 1.050 N·m (SF 1,48), 1/10 ~ 1.501 N·m (SF 1,03); từ tỉ số ~ 1/11 trở lên vượt 1.550 N·m.
- R87 gắn motor 11 kW tỉ số 1/25 được không? Gắn được. Mô-men motor đưa ra trục ~ 1.876 N·m, mô-men cực đại cho phép của R87 là 1.550 N·m (SF 0,83). Ở tỉ số 1/20 là 1.501 N·m (SF 1,03).
- R87 và R77 chọn cỡ nào? Tải dưới 820 N·m, motor tới 11 kW dùng R77; tải 820 – 1.550 N·m, trục Ø50 hoặc motor 15 – 22 kW thì dùng R87.
- Bích chờ Ø300 trên bản vẽ R87 lắp motor 15 kW được không? Không. Bích Ø300 / Ø265 / Ø230 là bích motor khung 132; motor 15 kW khung 160 cần AM160 bích Ø350 mm.
- Mua R87 không AM gắn motor RK hay R87 AM gắn motor B5? Muốn bộ gọn, ngắn thì chọn không AM + motor RK bích 250. Muốn motor dễ thay ở mọi cửa hàng thì chọn AM + motor B5 chuẩn IEC.
- Thay R87 đang chạy cần đo gì? Chiều cao tâm 180 mm, lỗ chân đế 260 × 215 mm Ø17,5, trục Ø50 × 100 mm, cavet (then) 14 mm, tỉ số trên tem cũ, chiều quay và kiểu đầu vào.
- Đặt hàng R87 cần báo những gì? Công suất, số cực motor; tỉ số hoặc tốc độ ra; điện áp; tư thế lắp; kiểu đầu vào (không AM, AM, AD); có chống quay ngược không.
b) Người vừa mua hộp giảm tốc R87: lắp đặt, vận hành đúng
- Hộp R87 mới về đã có dầu chưa? Chưa chắc. Đọc tem, mở nút báo mức; thiếu thì châm dầu ISO VG220 tới mức của đúng tư thế lắp.
- Lắp khớp nối lên trục Ø50 thế nào? Đặt cavet trước, gia nhiệt khớp nối đều ~ 100 °C rồi đẩy vào. Không đóng búa, không khò lửa một phía.
- Bulông chân đế R87 siết lực bao nhiêu? 4 bulông M16 cấp bền 8.8, siết ~ 200 N·m theo thứ tự chéo, khi vữa chèn bệ đã đủ cường độ.
- Căn tâm khớp nối lệch bao nhiêu thì đạt? Lệch hướng kính dưới 0,05 – 0,1 mm, lệch góc dưới 0,05 mm trên 100 mm; căn lại sau vài ngày chạy nóng.
c) Bảo trì hộp giảm tốc R87 sau 6 – 12 tháng chạy
- Bao lâu thay dầu R87? Lần đầu sau ~ 500 giờ. Sau đó ~ 3.200 giờ với dầu Shell 220; chạy 24/24 tức ~ 4,5 tháng một lần.
- Sau 6 tháng kiểm tra những gì? Siết lại bulông M16, xem phớt trục Ø50 rỉ dầu, đo rung, nhiệt vỏ, căn tâm lại khớp nối.
- Bụi xi măng, bụi đá phủ hộp có sao không? Có. Bụi dày làm hộp tản nhiệt kém, dầu nhanh xuống cấp. Vệ sinh vỏ định kỳ, làm mái che bụi, thay dầu sớm hơn.
d) Lỗi dùng sai hộp giảm tốc R87 và cách khắc phục
- Hộp lệch, khớp nối mòn nhanh sau vài tuần? Siết bulông khi vữa chưa đạt cường độ hoặc bệ thép yếu. Chèn vữa lại, gia cường bệ, căn tâm lại.
- Ổ bi trục ra kêu ngay sau khi lắp khớp nối? Đóng khớp nối bằng búa làm hằn rãnh lăn. Thay ổ bi trục ra, lần sau lắp nóng.
- Máy trộn gạch kẹt, gãy cavet trục ra? Motor 11 – 15 kW ở tỉ số có SF dưới 1, khởi động đầy liệu. Thay cavet, dùng biến tần giới hạn mô-men, xả liệu trước khi dừng máy.
- Gầu tải tụt ngược khi mất điện? Chưa có chống quay ngược hoặc lắp sai chiều. Thử chiều quay trước, lắp bộ chống quay ngược đúng chiều.
