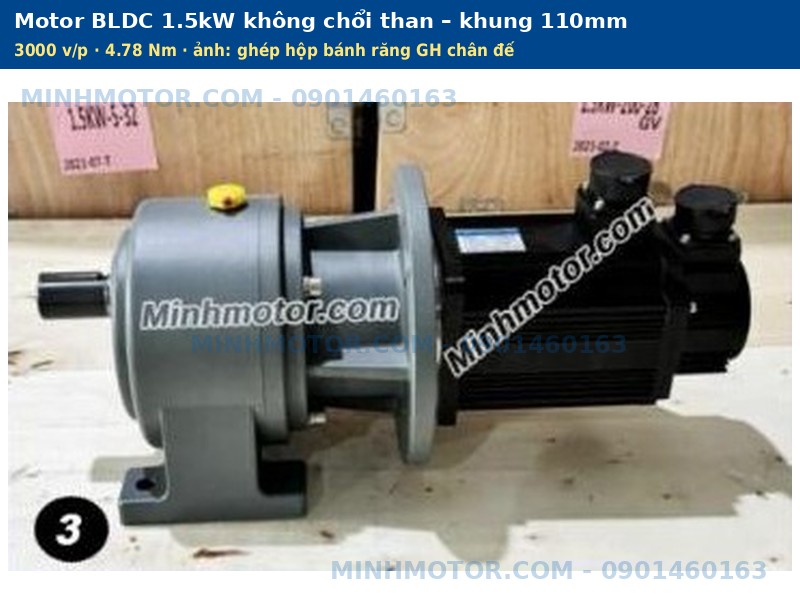

Motor BLDC 1.5kW không chổi than khung 110mm, mô men 4.78 Nm ở 3000 vòng/phút, tối đa 14.33 Nm. Bản 310V ăn 6A, cắm driver điện 220V; ghép hộp bánh răng GH chân đế, GV mặt bích, hộp hành tinh hoặc NMRV75. Cỡ này chạy dây chuyền xích tải, băng tải dài cần tốc độ đổi theo nhịp sản xuất.
1) Thông số kỹ thuật motor BLDC 1.5kW: điện áp, dòng điện, mô men
| Điện áp DC | Dòng định mức | Dòng không tải |
|---|
| 36V | 52.08A | ≤ 20A |
| 48V | 39.06A | ≤ 15A |
| 310V | 6.05A | ≤ 2.3A |
- Tốc độ định mức 3000 v/p, không tải ~ 4200 v/p.
- Mô men định mức 4.78 Nm; tối đa ngắn hạn 14.33 Nm.
- Khung vuông 110mm, thân dài ~ 153 mm (chưa tính trục).
- Driver BLDC đúng điện áp, công suất từ 1.5kW trở lên.
2) Hộp giảm tốc ghép motor BLDC 1.5kW: tốc độ, mô men theo tỉ số
| Tỉ số | Tốc độ trục ra | Mô men trục ra | Hộp ghép | Máy phù hợp |
|---|
| 1/10 | 300 v/p | ~ 45 Nm | Hành tinh PLE120 | Xe kéo, cuộn xả |
| 1/20 | 150 v/p | ~ 86 Nm | Hành tinh PLE120 | Băng tải dài |
| 1/30 | 100 v/p | ~ 108 Nm | RV075 (NMRV75) | Băng tải, máy trộn |
| 1/50 | 60 v/p | ~ 215 Nm | Hành tinh PLE120 | Bàn xoay nặng |
| 1/100 | 30 v/p | ~ 430 Nm | GH chân đế | Xích tải treo sơn |
- Mô men trục ra = 4.78 Nm × tỉ số × hiệu suất hộp.
- Hiệu suất tính: hành tinh 0.95 (1 cấp), 0.9 (2 cấp); bánh răng GU/GH 0.81 – 0.9; trục vít 0.85 (1/10) – 0.65 (1/50).
- Driver hạ tốc tới ~ 200 v/p: tốc độ trục ra giảm theo, mô men giữ gần định mức.
- Mô men cực đại cho phép của hộp xem trên tem từng cỡ hộp.
3) Ưu điểm motor BLDC 1.5kW
- Bản 310V ăn 6A: dây 1.5mm², CB 16A, cắm điện 220V 1 pha.

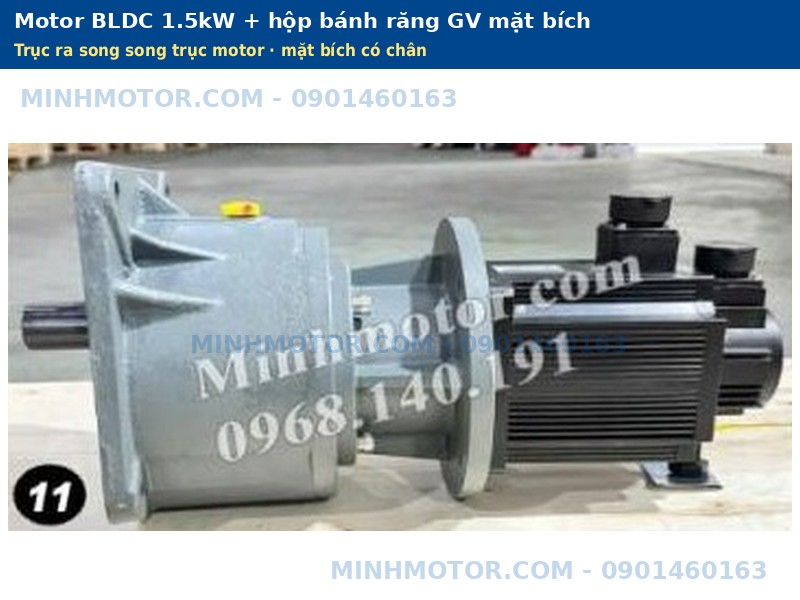

- Ghép được GH/GV, hành tinh, NMRV75: chọn hộp theo kiểu lắp máy.
- Xích tải chạy 0.6 – 19 m/phút trên 1 hộp: đổi nhịp sơn không thay nhông.
- Không chổi than: dây chuyền sơn chạy 24/24, không bụi than lẫn vào sơn.
4) Ứng dụng motor BLDC 1.5kW: xích tải treo sơn tĩnh điện, băng tải dài, máy trộn
- Xích tải treo dây chuyền sơn tĩnh điện, mạ.
- Băng tải dài trong nhà máy thực phẩm, may mặc.
- Máy trộn, máy đánh trứng công nghiệp nhiều tốc độ.
- Xe kéo hàng 48V tải vừa.

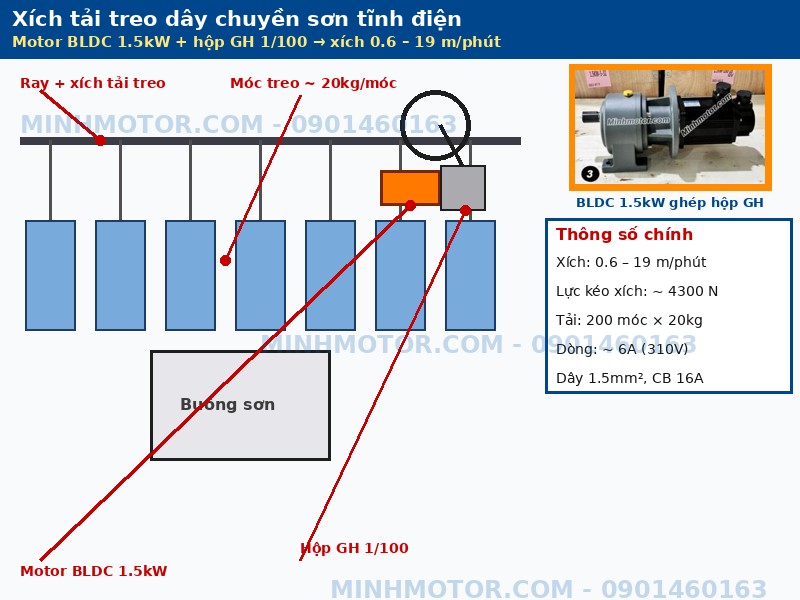

Chế tạo xích tải treo dây chuyền sơn tĩnh điện: motor BLDC 1.5kW + hộp GH 1/100
- Cách chạy: hộp GH chân đế quay nhông kéo xích treo Ø200 chạy trên ray; 200 móc treo hàng đi qua buồng sơn, lò sấy.
- Tốc độ xích: 3000 ÷ 100 = 30 v/p → 30 × 3.14 × 0.2 ≈ 19 m/phút; hạ ~ 0.6 m/phút khi sơn hàng dày.
- Mô men nhông: 4.78 × 100 × 0.9 ≈ 430 Nm → lực kéo xích 430 ÷ 0.1 = 4300 N.
- Tải cần: 200 móc × 20kg = 4 tấn, ma sát con lăn treo 0.05 → ~ 1960 N; cộng 20% khúc cua ~ 2350 N – dư ~ 1.8 lần.
- Vì sao chọn BLDC 1.5kW: chỉnh nhịp xích bằng núm vặn; tốc độ đều nên lớp sơn đều; dòng 6A ở 310V.
5) Câu hỏi thường gặp về motor BLDC 1.5kW
- Motor BLDC 1.5kW kéo xích tải treo được bao nhiêu kg? Được ~ 4 tấn hàng treo (200 móc × 20kg) với hộp GH 1/100, nhông Ø200, đã cộng 20% khúc cua.
- Motor BLDC 1.5kW ghép hộp GH, GV của motor AC được không? Được khi bích motor khớp bích vào của hộp. Đo vành định vị, vòng lỗ và trục motor trước khi đặt hộp.
- Motor BLDC 1.5kW 48V dùng pin bao nhiêu Ah? Dòng ~ 39A: pin 48V 100Ah chạy ~ 2 giờ (xả tới 80%).
- Dây và CB cho motor BLDC 1.5kW cỡ nào? Bản 310V: dây 1.5mm², CB 16A. Bản 48V: cáp 10mm², CB DC 63A.
- Motor BLDC 1.5kW lắp NMRV75 được không? Được. Catalogue ghép 1.5kW khung 110 với RV075.
- Motor BLDC 1.5kW chạy thẳng điện 220V không cần driver được không? Không. Motor BLDC chỉ quay khi driver đảo pha theo tín hiệu Hall; cắm thẳng điện là cháy cuộn dây.
- Motor BLDC 1.5kW có dùng biến tần được không? Không. Biến tần dành cho motor cảm ứng; motor BLDC dùng driver BLDC đúng điện áp.
- Đảo chiều motor BLDC 1.5kW thế nào? Bấm nút đảo chiều trên driver hoặc đổi tín hiệu chân F/R khi motor đã dừng. Không đổi dây pha.
- Motor rung, giật ở tốc độ thấp? Do giắc Hall lỏng hoặc đấu sai thứ tự pha U-V-W. Cắm chặt giắc Hall, đấu lại theo sơ đồ driver.
- Driver báo lỗi quá dòng khi khởi động? Do tải kẹt hoặc thời gian tăng tốc quá ngắn. Quay thử cơ cấu bằng tay, tăng thời gian tăng tốc lên 2 – 3 giây.
