Motor BLDC 2kW

Motor BLDC 2kW là cỡ lớn nhất khung 110mm: mô men 6.37 Nm ở 3000 vòng/phút, tối đa 19.1 Nm, dài thân ~ 183mm. Chỉ có 2 điện áp: 48V cho xe kéo, xe chở hàng chạy pin và 310V cho máy cố định cắm driver điện 220V.

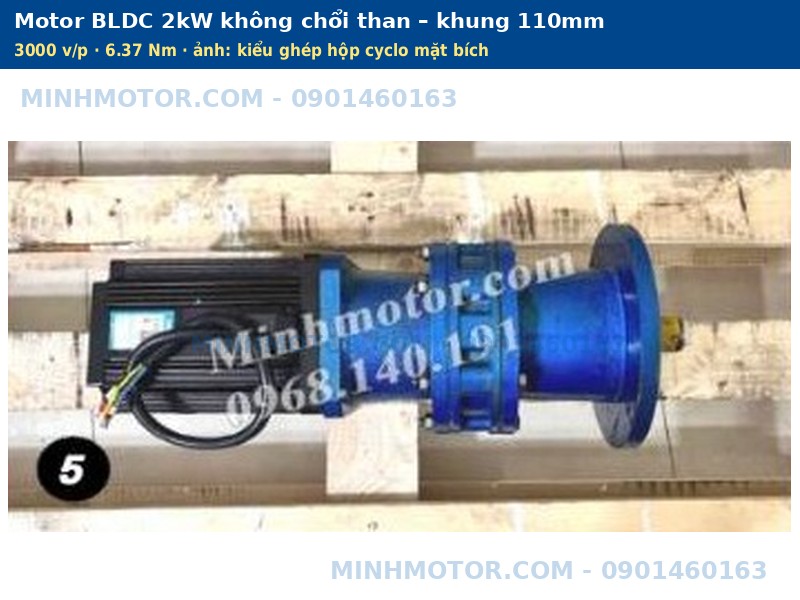

• Ảnh minh hoạ kiểu ghép motor BLDC với hộp cyclo mặt bích.
• Cyclo chịu va đập tốt, hợp xe kéo khởi động – dừng liên tục.
• Cùng danh mục motor BLDC không chổi than: BLDC 200W, BLDC 450W, BLDC 750W, BLDC 1kW, BLDC 1.5kW, BLDC 3kW, BLDC 4kW, BLDC 5kW.

1) Thông số kỹ thuật motor BLDC 2kW: điện áp, dòng điện, mô men

• Tốc độ định mức 3000 v/p, không tải ~ 3300 v/p.
• Mô men định mức 6.37 Nm; tối đa ngắn hạn 19.1 Nm.
• Khung vuông 110mm, thân dài ~ 183 mm (chưa tính trục).
• Driver BLDC đúng điện áp, công suất từ 2kW trở lên.

2) Hộp giảm tốc ghép motor BLDC 2kW: tốc độ, mô men theo tỉ số

• Mô men trục ra = 6.37 Nm × tỉ số × hiệu suất hộp.
• Hiệu suất tính: hành tinh 0.95 (1 cấp), 0.9 (2 cấp); bánh răng GU/GH 0.81 – 0.9; trục vít 0.85 (1/10) – 0.65 (1/50).
• Driver hạ tốc tới ~ 200 v/p: tốc độ trục ra giảm theo, mô men giữ gần định mức.
• Mô men cực đại cho phép của hộp xem trên tem từng cỡ hộp.

3) Ưu điểm motor BLDC 2kW

• Bản 48V 52A: xe kéo hàng ~ 1.3 tấn chạy ~ 11 km/h.
• Mô men tối đa 19.1 Nm: xe nặng khởi động lên dốc không ì.
• Bản 310V 8A cắm điện 220V 1 pha, không cần điện 3 pha.
• Không chổi than: xe chạy nhiều ca, ít bảo dưỡng.

4) Ứng dụng motor BLDC 2kW: xe kéo hàng điện 48V, xe chở hàng trong kho, tời kéo ngang

• Xe kéo hàng điện 48V trong kho, sân bay, bến cảng.
• Xe chở hàng nội bộ khu công nghiệp.
• Tời kéo ngang, xe goòng chạy ray.
• Máy cố định cần 2kW mà chỉ có điện 1 pha 220V.

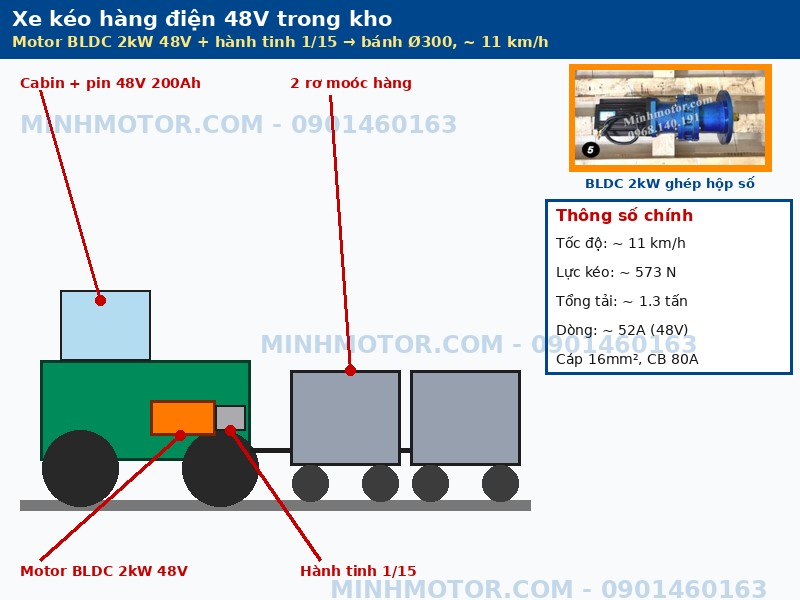

Chế tạo xe kéo hàng điện 48V trong kho: motor BLDC 2kW + hộp hành tinh 1/15

• Cách chạy: motor 48V qua hộp hành tinh 1/15 quay bánh sau Ø300; xe kéo 2 rơ moóc hàng.
• Tốc độ: 3000 ÷ 15 = 200 v/p → 200 × 3.14 × 0.3 ≈ 188 m/phút (11 km/h).
• Mô men bánh: 6.37 × 15 × 0.9 ≈ 86 Nm → lực kéo 86 ÷ 0.15 ≈ 573 N.
• Nền dốc 2%, cản lăn 0.015: kéo được 573 ÷ (9.81 × 0.035) ≈ 1670kg; trừ 20% còn ~ 1.3 tấn tổng tải.
• Vì sao chọn BLDC 2kW 48V: pin 48V 200Ah chạy ~ 3 giờ ở 52A; không chổi than nên xe chạy 2 ca ít dừng.

5) Câu hỏi thường gặp về motor BLDC 2kW

• Motor BLDC 2kW kéo xe được bao nhiêu tấn? Được ~ 1.3 tấn tổng tải ở 11 km/h trên nền dốc 2% với hộp hành tinh 1/15, bánh Ø300, đã trừ 20%.
• Motor BLDC 2kW 48V dùng pin bao nhiêu Ah? Dòng ~ 52A: pin 48V 200Ah chạy ~ 3 giờ (xả tới 80%).
• Motor BLDC 2kW có bản 24V không? Không. Bản 2kW chỉ có 48V và 310V; 24V lớn nhất tới 1kW.
• Dây và CB cho motor BLDC 2kW cỡ nào? Bản 48V: cáp 16mm², CB DC 80A. Bản 310V: dây 2.5mm², CB 20A.
• Motor BLDC 2kW ghép NMRV được không? Catalogue chỉ ghép 2kW với hộp hành tinh PLE90/120; muốn hộp trục vít phải đo bích, trục motor để chọn hộp có bích vào khớp.
• Motor BLDC 2kW chạy thẳng điện 220V không cần driver được không? Không. Motor BLDC chỉ quay khi driver đảo pha theo tín hiệu Hall; cắm thẳng điện là cháy cuộn dây.
• Motor BLDC 2kW có dùng biến tần được không? Không. Biến tần dành cho motor cảm ứng; motor BLDC dùng driver BLDC đúng điện áp.
• Đảo chiều motor BLDC 2kW thế nào? Bấm nút đảo chiều trên driver hoặc đổi tín hiệu chân F/R khi motor đã dừng. Không đổi dây pha.
• Motor rung, giật ở tốc độ thấp? Do giắc Hall lỏng hoặc đấu sai thứ tự pha U-V-W. Cắm chặt giắc Hall, đấu lại theo sơ đồ driver.
• Driver báo lỗi quá dòng khi khởi động? Do tải kẹt hoặc thời gian tăng tốc quá ngắn. Quay thử cơ cấu bằng tay, tăng thời gian tăng tốc lên 2 – 3 giây.
