Motor BLDC 450W

Motor BLDC 450W là động cơ không chổi than khung 86mm, mô men 1.43 Nm ở 3000 vòng/phút, dài thân ~ 90mm. Bản 48V chỉ ăn 11.7A – cỡ phổ biến nhất cho xe AGV, xe đẩy hàng chạy pin lithium. Bản 310V cắm driver điện 220V cho băng tải, máy đóng gói cần chỉnh tốc chính xác.

• Ảnh minh hoạ kiểu ghép motor BLDC dựng đứng trên hộp trục vít NMRV, kèm driver điều tốc.
• Trục ra hộp nằm ngang, vuông góc trục motor.
• Cùng danh mục motor BLDC không chổi than: BLDC 200W, BLDC 750W, BLDC 1kW, BLDC 1.5kW, BLDC 2kW, BLDC 3kW, BLDC 4kW, BLDC 5kW.

1) Thông số kỹ thuật motor BLDC 450W: điện áp, dòng điện, mô men

• Tốc độ định mức 3000 v/p, không tải ~ 3300 v/p.
• Mô men định mức 1.43 Nm; tối đa ngắn hạn 4.3 Nm.
• Khung vuông 86mm, thân dài ~ 90 mm (chưa tính trục).
• Driver BLDC đúng điện áp, công suất từ 450W trở lên.

2) Hộp giảm tốc ghép motor BLDC 450W: tốc độ, mô men theo tỉ số

• Mô men trục ra = 1.43 Nm × tỉ số × hiệu suất hộp.
• Hiệu suất tính: hành tinh 0.95 (1 cấp), 0.9 (2 cấp); bánh răng GU/GH 0.81 – 0.9; trục vít 0.85 (1/10) – 0.65 (1/50).
• Driver hạ tốc tới ~ 200 v/p: tốc độ trục ra giảm theo, mô men giữ gần định mức.
• Mô men cực đại cho phép của hộp xem trên tem từng cỡ hộp.

3) Ưu điểm motor BLDC 450W

• Bản 48V ăn 11.7A: pin lithium 48V 30Ah chạy ~ 2 giờ liên tục.
• Mô men tối đa 4.3 Nm (gấp 3 lần): xe AGV khởi động có tải không ì.
• Không chổi than: xe chạy 2 ca không phải dừng thay chổi.
• Thân dài ~ 90mm: gọn trong gầm xe AGV thấp.

4) Ứng dụng motor BLDC 450W: xe AGV, xe đẩy hàng, băng tải thùng carton

• Xe AGV, robot vận chuyển trong xưởng chạy pin 48V.
• Xe đẩy hàng điện, xe nâng tay điện.
• Băng tải thùng carton, băng tải đóng gói chỉnh tốc.
• Cửa trượt, cổng tự động chạy êm.

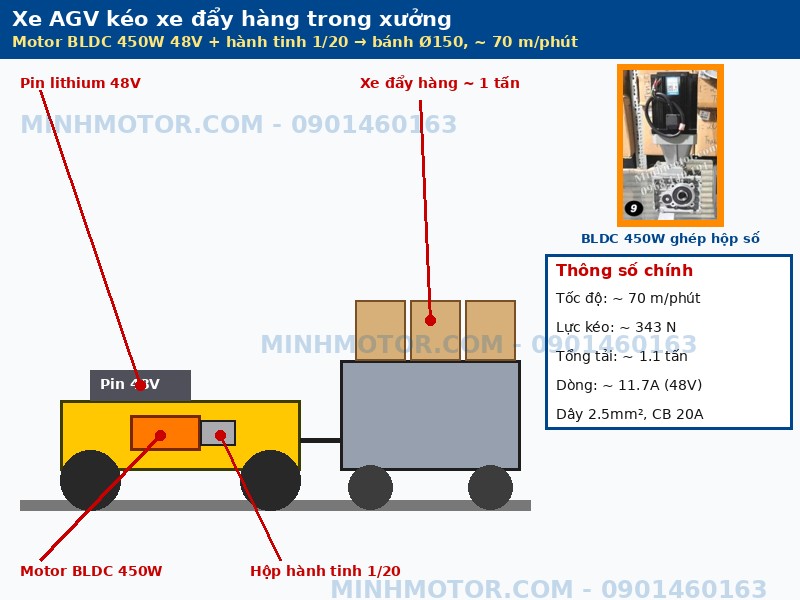

Chế tạo xe AGV kéo xe đẩy hàng: motor BLDC 450W 48V + hộp hành tinh 1/20

• Cách chạy: motor 48V qua hộp hành tinh quay bánh chủ động Ø150; xe AGV móc kéo xe đẩy hàng theo vạch từ.
• Tốc độ: 3000 ÷ 20 = 150 v/p → 150 × 3.14 × 0.15 ≈ 70 m/phút (4.2 km/h).
• Mô men bánh: 1.43 × 20 × 0.9 ≈ 25.7 Nm → lực kéo 25.7 ÷ 0.075 ≈ 343 N.
• Nền xưởng dốc 1%, cản lăn 0.015: kéo được 343 ÷ (9.81 × 0.025) ≈ 1400kg; trừ 20% còn ~ 1.1 tấn tổng tải.
• Vì sao chọn BLDC 450W 48V: dòng 11.7A, pin 48V 30Ah chạy ~ 2 giờ; tốc độ đều nên xe bám vạch ổn định.

5) Câu hỏi thường gặp về motor BLDC 450W

• Motor BLDC 450W 48V dùng pin bao nhiêu Ah? Dòng ~ 11.7A: pin 48V 30Ah chạy ~ 2 giờ, 50Ah chạy ~ 3.4 giờ (xả tới 80%).
• Motor BLDC 450W kéo xe AGV được bao nhiêu tấn? Được ~ 1.1 tấn tổng tải trên nền dốc 1% với hộp hành tinh 1/20, bánh Ø150, đã trừ 20%.
• Nên chọn BLDC 450W bản 48V hay 310V? Xe, máy chạy pin chọn 48V. Máy cố định có điện lưới chọn 310V: dòng chỉ 1.81A.
• Motor BLDC 450W lắp hộp NMRV40 được không? Được. Catalogue ghép 450W với RV040 tỉ số 7.5 – 100.
• Dây và CB cho motor BLDC 450W 48V cỡ nào? Dây đồng 2.5mm² cho đoạn dưới 2m, CB DC 20A, driver 48V từ 15A.
• Motor BLDC 450W chạy thẳng điện 220V không cần driver được không? Không. Motor BLDC chỉ quay khi driver đảo pha theo tín hiệu Hall; cắm thẳng điện là cháy cuộn dây.
• Motor BLDC 450W có dùng biến tần được không? Không. Biến tần dành cho motor cảm ứng; motor BLDC dùng driver BLDC đúng điện áp.
• Đảo chiều motor BLDC 450W thế nào? Bấm nút đảo chiều trên driver hoặc đổi tín hiệu chân F/R khi motor đã dừng. Không đổi dây pha.
• Motor rung, giật ở tốc độ thấp? Do giắc Hall lỏng hoặc đấu sai thứ tự pha U-V-W. Cắm chặt giắc Hall, đấu lại theo sơ đồ driver.
• Driver báo lỗi quá dòng khi khởi động? Do tải kẹt hoặc thời gian tăng tốc quá ngắn. Quay thử cơ cấu bằng tay, tăng thời gian tăng tốc lên 2 – 3 giây.
