Motor BLDC 3kW

Motor BLDC 3kW không chổi than khung 130mm, mô men 9.55 Nm ở 3000 vòng/phút, tối đa 28.65 Nm. Bản 310V ăn 12A cắm driver điện 220V; bản 48V, 72V cho xe điện. Ghép hộp hành tinh PLE120 hoặc PLX142 thành bộ giảm tốc đồng trục gọn, mô men ra tới hơn 300 Nm.

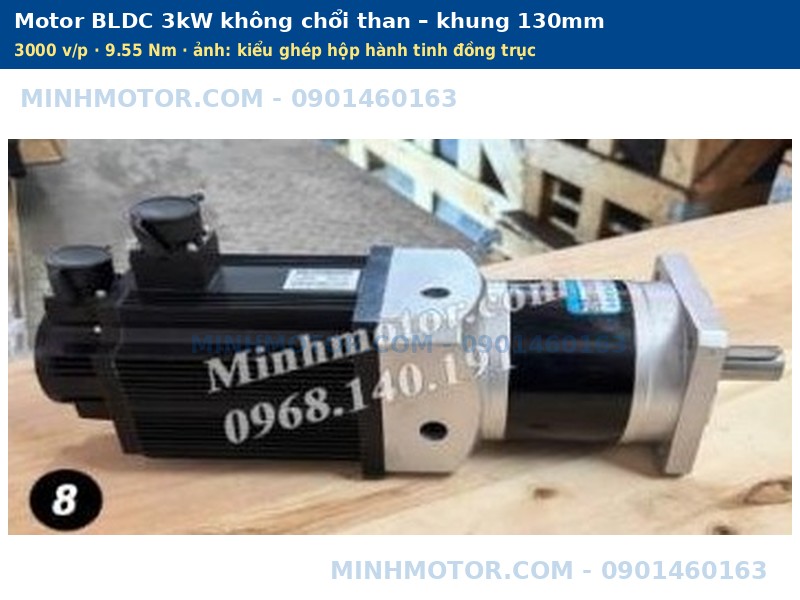

• Ảnh minh hoạ kiểu ghép motor BLDC với hộp hành tinh đồng trục, trục ra có then.
• Hộp hành tinh lắp thẳng mặt bích motor, không cần khớp nối.
• Cùng danh mục motor BLDC không chổi than: BLDC 200W, BLDC 450W, BLDC 750W, BLDC 1kW, BLDC 1.5kW, BLDC 2kW, BLDC 4kW, BLDC 5kW.

1) Thông số kỹ thuật motor BLDC 3kW: điện áp, dòng điện, mô men

• Tốc độ định mức 3000 v/p, không tải ~ 3300 v/p.
• Mô men định mức 9.55 Nm; tối đa ngắn hạn 28.65 Nm.
• Khung vuông 130mm, thân dài ~ 190 mm (chưa tính trục).
• Driver BLDC đúng điện áp, công suất từ 3kW trở lên.

2) Hộp giảm tốc ghép motor BLDC 3kW: tốc độ, mô men theo tỉ số

• Mô men trục ra = 9.55 Nm × tỉ số × hiệu suất hộp.
• Hiệu suất tính: hành tinh 0.95 (1 cấp), 0.9 (2 cấp); bánh răng GU/GH 0.81 – 0.9; trục vít 0.85 (1/10) – 0.65 (1/50).
• Driver hạ tốc tới ~ 200 v/p: tốc độ trục ra giảm theo, mô men giữ gần định mức.
• Mô men cực đại cho phép của hộp xem trên tem từng cỡ hộp.

3) Ưu điểm motor BLDC 3kW

• Bản 310V ăn 12A: chạy 3kW bằng điện 1 pha 220V.
• Mô men tối đa 28.65 Nm: cuộn tôn nặng khởi động không trượt.
• Hộp hành tinh đồng trục: cụm motor + hộp ngắn, lắp gọn vào thân máy.
• Chỉnh tốc vô cấp: tốc độ xả cuộn khớp tốc độ máy cán.

4) Ứng dụng motor BLDC 3kW: máy xả cuộn tôn, máy cán, xe điện 72V

• Máy xả cuộn tôn, cuộn thép cấp cho máy cán, máy xẻ.
• Máy cuốn cáp, cuốn ống nhựa khổ lớn.
• Xe điện chở hàng 48V, 72V.
• Tời kéo ngang chỉnh tốc.

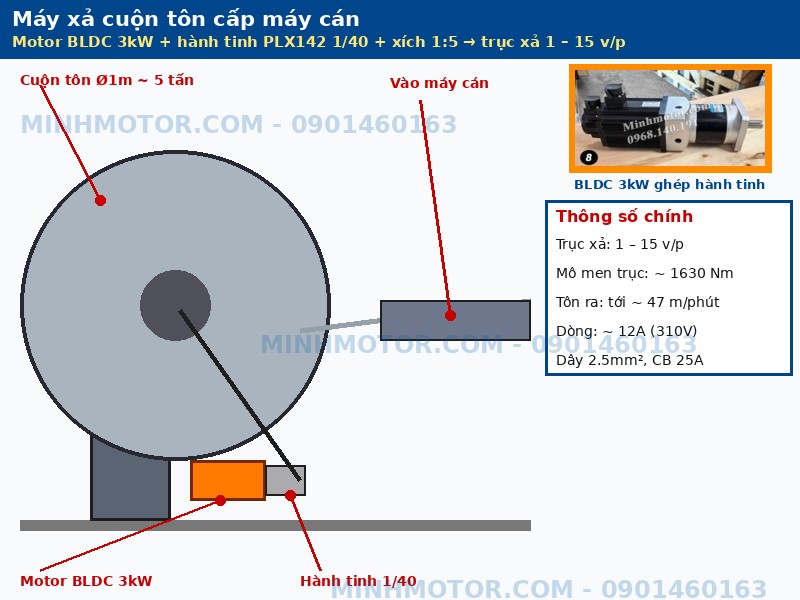

Chế tạo máy xả cuộn tôn cấp máy cán: motor BLDC 3kW + hành tinh PLX142 1/40

• Cách chạy: motor qua hộp hành tinh 1/40, xích 1:5 quay trục xả; cuộn tôn Ø1m nhả dải tôn vào máy cán.
• Tốc độ trục xả: 3000 ÷ 40 ÷ 5 = 15 v/p → tôn ra tới ~ 47 m/phút; hạ ~ 1 v/p khi luồn đầu tôn.
• Mô men trục xả: 9.55 × 40 × 0.9 × 5 × 0.95 ≈ 1630 Nm.
• Tải cần: lực căng dải tôn ~ 2000 N × bán kính 0.5m = 1000 Nm, cộng ma sát ổ trục ~ 5 tấn – dư ~ 1.5 lần.
• Vì sao chọn BLDC 3kW: tốc độ xả chỉnh khớp máy cán, không chùng không căng; chạy điện 1 pha 220V, dòng 12A.

5) Câu hỏi thường gặp về motor BLDC 3kW

• Motor BLDC 3kW chạy điện 1 pha 220V được không? Được. Bản 310V dùng driver nhận điện 1 pha 220V, dòng motor ~ 12A.
• Motor BLDC 3kW 72V dùng pin bao nhiêu Ah? Dòng ~ 52A: pin 72V 150Ah chạy ~ 2.3 giờ (xả tới 80%).
• Motor BLDC 3kW ghép hộp hành tinh cỡ nào? PLE120 hoặc PLX142; tỉ số 1/40 ra ~ 344 Nm, 75 v/p.
• Dây và CB cho motor BLDC 3kW cỡ nào? Bản 310V: dây 2.5mm², CB 25A. Bản 72V: cáp 16mm², CB DC 80A.
• Motor BLDC 3kW thay motor 3kW + biến tần được không? Được, khi bích và trục khớp hộp; tốc độ BLDC 3000 v/p, chọn tỉ số hộp gấp ~ 2 lần so với motor 4 pole.
• Motor BLDC 3kW chạy thẳng điện 220V không cần driver được không? Không. Motor BLDC chỉ quay khi driver đảo pha theo tín hiệu Hall; cắm thẳng điện là cháy cuộn dây.
• Motor BLDC 3kW có dùng biến tần được không? Không. Biến tần dành cho motor cảm ứng; motor BLDC dùng driver BLDC đúng điện áp.
• Đảo chiều motor BLDC 3kW thế nào? Bấm nút đảo chiều trên driver hoặc đổi tín hiệu chân F/R khi motor đã dừng. Không đổi dây pha.
• Motor rung, giật ở tốc độ thấp? Do giắc Hall lỏng hoặc đấu sai thứ tự pha U-V-W. Cắm chặt giắc Hall, đấu lại theo sơ đồ driver.
• Driver báo lỗi quá dòng khi khởi động? Do tải kẹt hoặc thời gian tăng tốc quá ngắn. Quay thử cơ cấu bằng tay, tăng thời gian tăng tốc lên 2 – 3 giây.
