Motor BLDC 5kW

Motor BLDC 5kW không chổi than khung 180mm, mô men 16 Nm ở 3000 vòng/phút, tối đa 40 Nm. Có 4 điện áp: 48V, 72V, 96V cho xe điện chở hàng và 310V cắm driver điện lưới. Cỡ này thay động cơ xăng nhỏ trên xe chở hàng nội bộ.

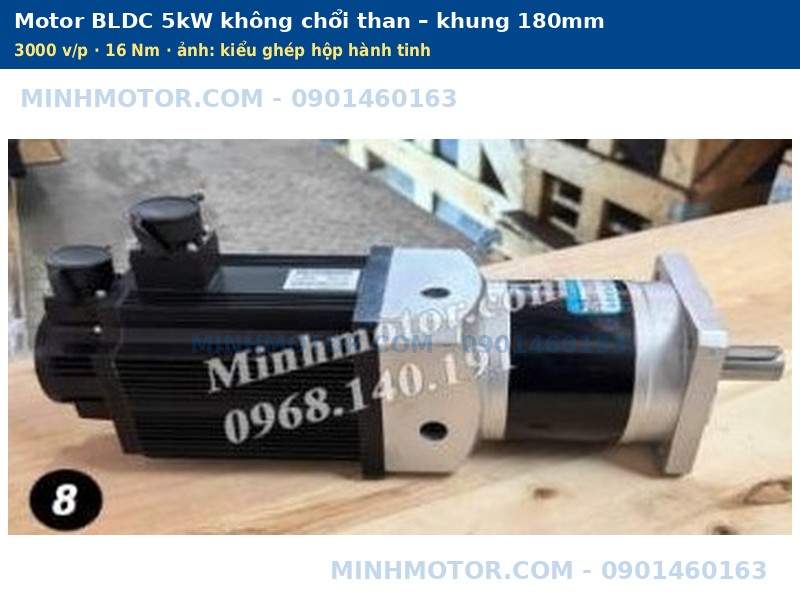

• Ảnh minh hoạ kiểu ghép motor BLDC với hộp hành tinh đồng trục.
• Khung 180mm, thân dài ~ 235mm.
• Cùng danh mục motor BLDC không chổi than: BLDC 200W, BLDC 450W, BLDC 750W, BLDC 1kW, BLDC 1.5kW, BLDC 2kW, BLDC 3kW, BLDC 4kW.

1) Thông số kỹ thuật motor BLDC 5kW: điện áp, dòng điện, mô men

• Tốc độ định mức 3000 v/p, không tải ~ 3600 v/p.
• Mô men định mức 16 Nm; tối đa ngắn hạn 40 Nm.
• Khung vuông 180mm, thân dài ~ 235 mm (chưa tính trục).
• Driver BLDC đúng điện áp, công suất từ 5kW trở lên.

2) Hộp giảm tốc ghép motor BLDC 5kW: tốc độ, mô men theo tỉ số

• Mô men trục ra = 16 Nm × tỉ số × hiệu suất hộp.
• Hiệu suất tính: hành tinh 0.95 (1 cấp), 0.9 (2 cấp); bánh răng GU/GH 0.81 – 0.9; trục vít 0.85 (1/10) – 0.65 (1/50).
• Driver hạ tốc tới ~ 200 v/p: tốc độ trục ra giảm theo, mô men giữ gần định mức.
• Mô men cực đại cho phép của hộp xem trên tem từng cỡ hộp.

3) Ưu điểm motor BLDC 5kW

• Bản 72V 82A: xe chở ~ 1.6 tấn chạy ~ 23 km/h.
• 4 cấp điện áp 48 – 96V: chọn theo bộ pin xe đang có.
• Mô men tối đa 40 Nm: xe đầy hàng khởi động dốc không ì.
• Không chổi than, không tia lửa: chạy trong kho hàng dễ cháy an toàn hơn xe xăng.

4) Ứng dụng motor BLDC 5kW: xe điện chở hàng 72V, xe kéo, tời công suất lớn

• Xe điện chở hàng nội bộ khu công nghiệp, nông trại.
• Xe kéo hàng, xe vệ sinh chạy pin.
• Tời kéo ngang công suất lớn.
• Máy cố định 5kW chạy driver 310V.

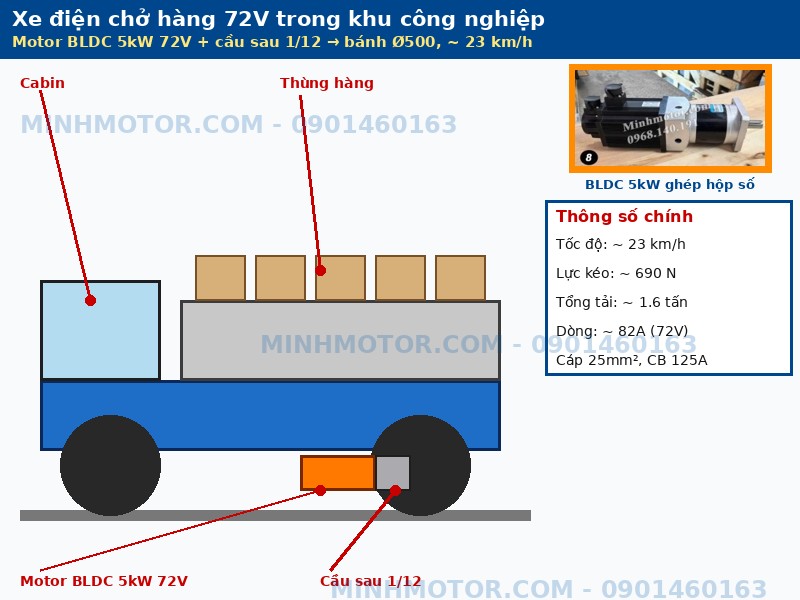

Chế tạo xe điện chở hàng 72V trong khu công nghiệp: motor BLDC 5kW + cầu sau 1/12

• Cách chạy: motor 72V gắn cầu sau tỉ số 1/12, quay 2 bánh Ø500.
• Tốc độ: 3000 ÷ 12 = 250 v/p → 250 × 3.14 × 0.5 ≈ 393 m/phút (~ 23 km/h).
• Mô men bánh: 16 × 12 × 0.9 ≈ 173 Nm → lực kéo 173 ÷ 0.25 ≈ 690 N.
• Đường bê tông dốc 2%, cản lăn 0.015: chở được 690 ÷ (9.81 × 0.035) ≈ 2000kg; trừ 20% còn ~ 1.6 tấn tổng tải.
• Vì sao chọn BLDC 5kW 72V: dòng 82A, pin 72V 200Ah chạy ~ 2 giờ; không ồn, không khói trong kho.

5) Câu hỏi thường gặp về motor BLDC 5kW

• Motor BLDC 5kW chở xe được bao nhiêu tấn? Được ~ 1.6 tấn tổng tải ở ~ 23 km/h, dốc 2%, cầu 1/12, bánh Ø500, đã trừ 20%.
• Motor BLDC 5kW 72V dùng pin bao nhiêu Ah? Dòng ~ 82A: pin 72V 200Ah chạy ~ 2 giờ (xả tới 80%).
• Nên chọn 72V hay 96V cho xe 5kW? Có bộ pin 96V thì chọn 96V: dòng 65A thay vì 82A, cáp nhỏ hơn. Pin 72V phổ biến, rẻ hơn thì chọn 72V.
• Dây và CB cho motor BLDC 5kW cỡ nào? Bản 72V: cáp 25mm², CB DC 125A. Bản 310V: dây 4mm², CB 32A.
• Motor BLDC 5kW lên dốc 8% được không? Được với tải ~ 0.6 tấn tổng ở cầu 1/12; tải nặng hơn thì tăng tỉ số cầu lên 1/20.
• Motor BLDC 5kW chạy thẳng điện 220V không cần driver được không? Không. Motor BLDC chỉ quay khi driver đảo pha theo tín hiệu Hall; cắm thẳng điện là cháy cuộn dây.
• Motor BLDC 5kW có dùng biến tần được không? Không. Biến tần dành cho motor cảm ứng; motor BLDC dùng driver BLDC đúng điện áp.
• Đảo chiều motor BLDC 5kW thế nào? Bấm nút đảo chiều trên driver hoặc đổi tín hiệu chân F/R khi motor đã dừng. Không đổi dây pha.
• Motor rung, giật ở tốc độ thấp? Do giắc Hall lỏng hoặc đấu sai thứ tự pha U-V-W. Cắm chặt giắc Hall, đấu lại theo sơ đồ driver.
• Driver báo lỗi quá dòng khi khởi động? Do tải kẹt hoặc thời gian tăng tốc quá ngắn. Quay thử cơ cấu bằng tay, tăng thời gian tăng tốc lên 2 – 3 giây.
