Motor BLDC 1kW

Motor BLDC 1kW không chổi than khung 110mm, mô men 3.18 Nm ở 3000 vòng/phút, tối đa 9.55 Nm. Bản 310V ăn 4A, cắm driver điện 220V. Chỉnh tốc vô cấp từ ~ 200 v/p nên một vít tải, một máy cấp liệu đổi được năng suất gấp 8 lần mà không thay hộp số.

• Ảnh minh hoạ kiểu ghép motor BLDC với hộp giảm tốc trục vít vỏ gang chân đế, kèm driver.
• Driver có màn hình hiển thị tốc độ, núm chỉnh tốc, nút đảo chiều.
• Cùng danh mục motor BLDC không chổi than: BLDC 200W, BLDC 450W, BLDC 750W, BLDC 1.5kW, BLDC 2kW, BLDC 3kW, BLDC 4kW, BLDC 5kW.

1) Thông số kỹ thuật motor BLDC 1kW: điện áp, dòng điện, mô men

• Tốc độ định mức 3000 v/p, không tải ~ 4200 v/p.
• Mô men định mức 3.18 Nm; tối đa ngắn hạn 9.55 Nm.
• Khung vuông 110mm, thân dài ~ 123 mm (chưa tính trục).
• Driver BLDC đúng điện áp, công suất từ 1kW trở lên.

2) Hộp giảm tốc ghép motor BLDC 1kW: tốc độ, mô men theo tỉ số

• Mô men trục ra = 3.18 Nm × tỉ số × hiệu suất hộp.
• Hiệu suất tính: hành tinh 0.95 (1 cấp), 0.9 (2 cấp); bánh răng GU/GH 0.81 – 0.9; trục vít 0.85 (1/10) – 0.65 (1/50).
• Driver hạ tốc tới ~ 200 v/p: tốc độ trục ra giảm theo, mô men giữ gần định mức.
• Mô men cực đại cho phép của hộp xem trên tem từng cỡ hộp.

3) Ưu điểm motor BLDC 1kW

• Năng suất máy chỉnh 1:8 bằng driver, không đổi hộp số.
• Bản 310V ăn 4A: dây 1.5mm², CB 10A.
• Mô men tối đa 9.55 Nm: vít tải khởi động đầy bột không kẹt.
• Không chổi than, không tia lửa: hợp xưởng bột, cám nhiều bụi.

4) Ứng dụng motor BLDC 1kW: vít tải cấp liệu, băng tải tải nặng, máy trộn

• Vít tải cấp liệu định lượng bột, cám, hạt nhựa.
• Băng tải tải nặng chỉnh tốc theo dây chuyền.
• Máy trộn, máy đánh bột chạy nhiều tốc độ.
• Máy cuốn, máy xả cuộn khổ nhỏ.

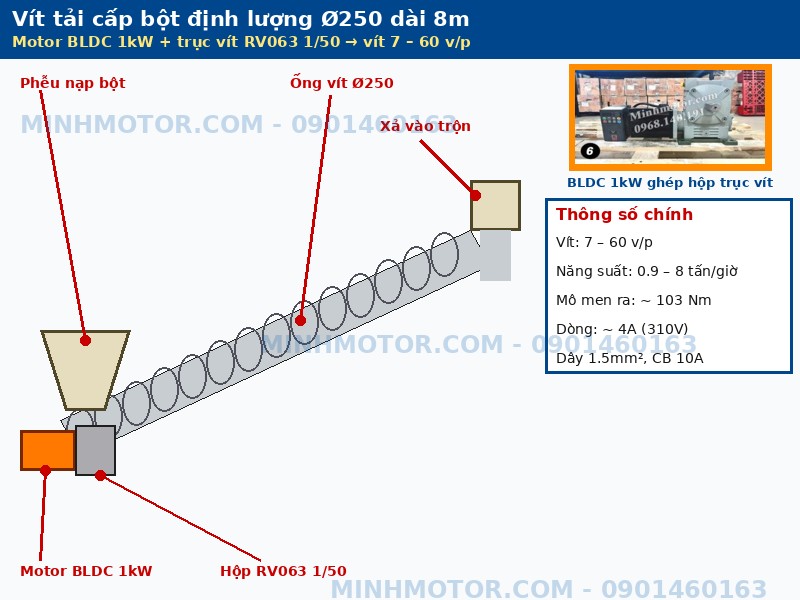

Chế tạo vít tải cấp bột định lượng Ø250 dài 8m: motor BLDC 1kW + RV063 1/50

• Cách chạy: motor qua hộp RV063 quay vít Ø250 bước 250mm; bột từ phễu đi lên, xả vào máy trộn.
• Tốc độ vít: 3000 ÷ 50 = 60 v/p; driver hạ tới ~ 7 v/p.
• Năng suất (đầy 30%, bột 0.6 tấn/m³): ~ 8 tấn/giờ ở 60 v/p; ~ 0.9 tấn/giờ ở 7 v/p.
• Mô men vít: 3.18 × 50 × 0.65 (hiệu suất trục vít 1/50) ≈ 103 Nm; tải cần ~ 70 Nm (8 tấn/giờ, dài 8m) – dư ~ 1.5 lần.
• Vì sao chọn BLDC 1kW: chỉnh năng suất theo mẻ trộn bằng núm vặn, không thay hộp; dòng ~ 4A ở 310V.

5) Câu hỏi thường gặp về motor BLDC 1kW

• Motor BLDC 1kW kéo vít tải được bao nhiêu tấn/giờ? Được ~ 8 tấn/giờ bột (0.6 tấn/m³) với vít Ø250 dài 8m, hộp RV063 1/50, 60 v/p.
• Motor BLDC 1kW khác motor 750W khung 86 thế nào? BLDC 1kW khung 110mm, mô men 3.18 Nm (cao hơn 33%), ghép được hộp hành tinh PLE120 và NMRV63.
• Motor BLDC 1kW 48V dùng pin bao nhiêu Ah? Dòng ~ 26A: pin 48V 60Ah chạy ~ 1.8 giờ (xả tới 80%).
• Dây và CB cho motor BLDC 1kW cỡ nào? Bản 310V: dây 1.5mm², CB 10A. Bản 48V: dây 6mm², CB DC 40A.
• Motor BLDC 1kW lắp hộp NMRV63 được không? Được. Catalogue ghép 1kW khung 110 với RV063.
• Motor BLDC 1kW chạy thẳng điện 220V không cần driver được không? Không. Motor BLDC chỉ quay khi driver đảo pha theo tín hiệu Hall; cắm thẳng điện là cháy cuộn dây.
• Motor BLDC 1kW có dùng biến tần được không? Không. Biến tần dành cho motor cảm ứng; motor BLDC dùng driver BLDC đúng điện áp.
• Đảo chiều motor BLDC 1kW thế nào? Bấm nút đảo chiều trên driver hoặc đổi tín hiệu chân F/R khi motor đã dừng. Không đổi dây pha.
• Motor rung, giật ở tốc độ thấp? Do giắc Hall lỏng hoặc đấu sai thứ tự pha U-V-W. Cắm chặt giắc Hall, đấu lại theo sơ đồ driver.
• Driver báo lỗi quá dòng khi khởi động? Do tải kẹt hoặc thời gian tăng tốc quá ngắn. Quay thử cơ cấu bằng tay, tăng thời gian tăng tốc lên 2 – 3 giây.
