Motor BLDC 4kW

Motor BLDC 4kW không chổi than khung 130mm, mô men 12.73 Nm ở 3000 vòng/phút, tối đa 38.19 Nm, dài thân ~ 240mm. Bản 72V ăn 69A cho xe chuyển phôi, xe goòng chạy pin; bản 310V ăn 16A cắm driver điện 220V.

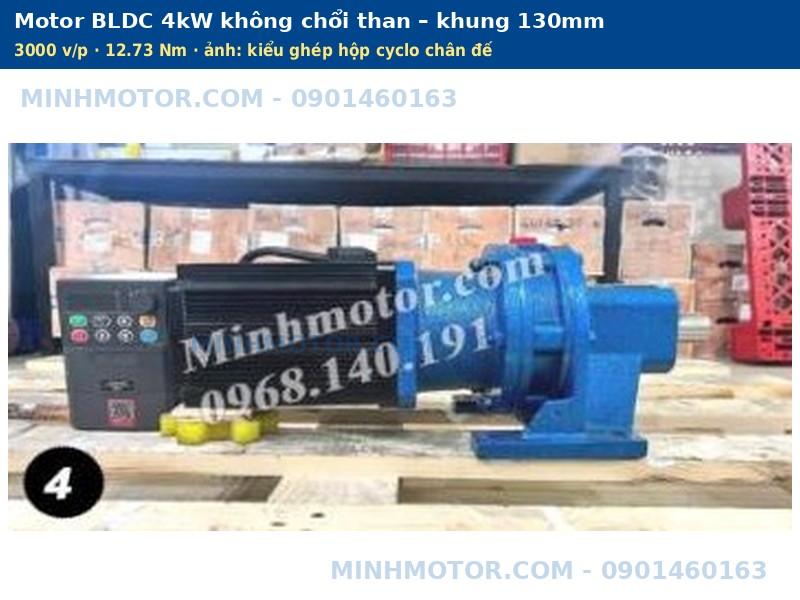

• Ảnh minh hoạ kiểu ghép motor BLDC với hộp cyclo chân đế, kèm driver điều tốc.
• Cyclo chịu va đập, hợp xe chạy ray dừng – chạy liên tục.
• Cùng danh mục motor BLDC không chổi than: BLDC 200W, BLDC 450W, BLDC 750W, BLDC 1kW, BLDC 1.5kW, BLDC 2kW, BLDC 3kW, BLDC 5kW.

1) Thông số kỹ thuật motor BLDC 4kW: điện áp, dòng điện, mô men

• Tốc độ định mức 3000 v/p, không tải ~ 3300 v/p.
• Mô men định mức 12.73 Nm; tối đa ngắn hạn 38.19 Nm.
• Khung vuông 130mm, thân dài ~ 240 mm (chưa tính trục).
• Driver BLDC đúng điện áp, công suất từ 4kW trở lên.

2) Hộp giảm tốc ghép motor BLDC 4kW: tốc độ, mô men theo tỉ số

• Mô men trục ra = 12.73 Nm × tỉ số × hiệu suất hộp.
• Hiệu suất tính: hành tinh 0.95 (1 cấp), 0.9 (2 cấp); bánh răng GU/GH 0.81 – 0.9; trục vít 0.85 (1/10) – 0.65 (1/50).
• Driver hạ tốc tới ~ 200 v/p: tốc độ trục ra giảm theo, mô men giữ gần định mức.
• Mô men cực đại cho phép của hộp xem trên tem từng cỡ hộp.

3) Ưu điểm motor BLDC 4kW

• Bản 72V 69A: xe chạy ray kéo ~ 7 tấn ở ~ 10 km/h.
• Mô men tối đa 38 Nm: xe nặng khởi động trên ray không trượt bánh.
• Bản 310V 16A chạy điện 1 pha 220V.
• Không chổi than, không tia lửa trong xưởng nhiều bụi kim loại.

4) Ứng dụng motor BLDC 4kW: xe chuyển phôi chạy ray, xe goòng, tời kéo

• Xe chuyển phôi chạy ray (RGV) trong xưởng thép, xưởng đúc.
• Xe goòng chở hàng giữa các nhà xưởng.
• Tời kéo ngang tải nặng.
• Bàn xoay tải nặng chỉnh tốc.

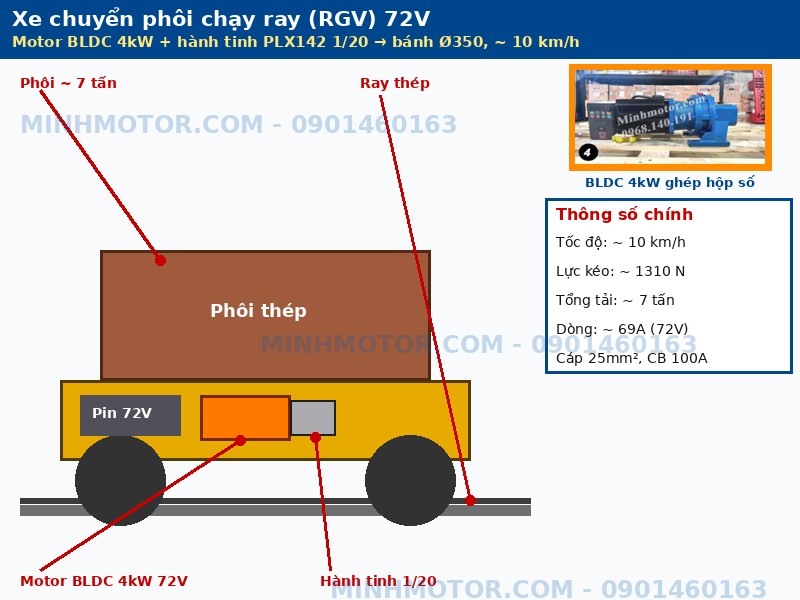

Chế tạo xe chuyển phôi chạy ray (RGV) 72V: motor BLDC 4kW + hành tinh PLX142 1/20

• Cách chạy: motor 72V qua hộp hành tinh 1/20 quay bánh thép Ø350 trên ray; xe chở phôi giữa 2 xưởng.
• Tốc độ: 3000 ÷ 20 = 150 v/p → 150 × 3.14 × 0.35 ≈ 165 m/phút (~ 10 km/h).
• Mô men bánh: 12.73 × 20 × 0.9 ≈ 229 Nm → lực kéo 229 ÷ 0.175 ≈ 1310 N.
• Bánh thép trên ray, cản lăn + tăng tốc ~ 0.015: kéo được 1310 ÷ (9.81 × 0.015) ≈ 8900kg; trừ 20% còn ~ 7 tấn tổng tải.
• Vì sao chọn BLDC 4kW 72V: driver tăng tốc mềm, phôi không xô; pin 72V 200Ah chạy ~ 2.3 giờ.

5) Câu hỏi thường gặp về motor BLDC 4kW

• Motor BLDC 4kW kéo xe ray được bao nhiêu tấn? Được ~ 7 tấn tổng tải ở ~ 10 km/h với hộp hành tinh 1/20, bánh thép Ø350, đã trừ 20%.
• Motor BLDC 4kW 72V dùng pin bao nhiêu Ah? Dòng ~ 69A: pin 72V 200Ah chạy ~ 2.3 giờ (xả tới 80%).
• Motor BLDC 4kW có bản 24V không? Không. Bản 4kW có 48V (104A), 72V (69A) và 310V (16A).
• Dây và CB cho motor BLDC 4kW cỡ nào? Bản 72V: cáp 25mm², CB DC 100A. Bản 310V: dây 4mm², CB 32A.
• Nên chọn 48V hay 72V cho xe 4kW? Chọn 72V: dòng 69A thay vì 104A, cáp và driver nhỏ hơn, pin ít nóng hơn.
• Motor BLDC 4kW chạy thẳng điện 220V không cần driver được không? Không. Motor BLDC chỉ quay khi driver đảo pha theo tín hiệu Hall; cắm thẳng điện là cháy cuộn dây.
• Motor BLDC 4kW có dùng biến tần được không? Không. Biến tần dành cho motor cảm ứng; motor BLDC dùng driver BLDC đúng điện áp.
• Đảo chiều motor BLDC 4kW thế nào? Bấm nút đảo chiều trên driver hoặc đổi tín hiệu chân F/R khi motor đã dừng. Không đổi dây pha.
• Motor rung, giật ở tốc độ thấp? Do giắc Hall lỏng hoặc đấu sai thứ tự pha U-V-W. Cắm chặt giắc Hall, đấu lại theo sơ đồ driver.
• Driver báo lỗi quá dòng khi khởi động? Do tải kẹt hoặc thời gian tăng tốc quá ngắn. Quay thử cơ cấu bằng tay, tăng thời gian tăng tốc lên 2 – 3 giây.
