Motor BLDC 200W là động cơ một chiều không chổi than khung 86mm, thân dài chỉ ~ 70mm, mô men 0.64 Nm ở 3000 vòng/phút. Driver giữ tốc độ lệch dưới ±1% khi tải đổi, chỉnh vô cấp 200 – 3000 v/p. Cỡ 200W hợp máy đóng gói, bàn xoay, băng tải nhẹ cần tốc độ đều, chạy 24/24 không phải thay chổi than.
1) Thông số kỹ thuật motor BLDC 200W: điện áp, dòng điện, mô men
| Điện áp DC | Dòng định mức | Dòng không tải |
|---|
| 12V | 20.83A | ≤ 6.2A |
| 24V | 10.42A | ≤ 4.13A |
| 36V | 6.94A | ≤ 2.5A |
| 48V | 5.21A | ≤ 1.61A |
| 310V | 0.81A | ≤ 0.4A |
- Tốc độ định mức 3000 v/p, không tải ~ 3300 v/p.
- Mô men định mức 0.64 Nm; tối đa ngắn hạn 1.91 Nm.
- Khung vuông 86mm, thân dài ~ 70 mm (chưa tính trục).
- Driver BLDC đúng điện áp, công suất từ 200W trở lên.

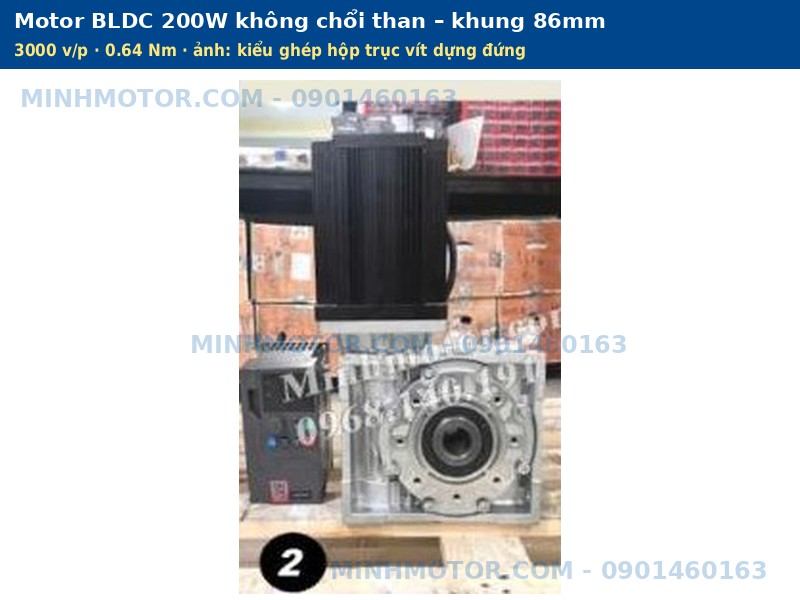

2) Hộp giảm tốc ghép motor BLDC 200W: tốc độ, mô men theo tỉ số
| Tỉ số | Tốc độ trục ra | Mô men trục ra | Hộp ghép | Máy phù hợp |
|---|
| 1/10 | 300 v/p | ~ 5.8 Nm | 5GU | Băng tải nhẹ, máy dán nhãn |
| 1/20 | 150 v/p | ~ 10 Nm | RV030 (NMRV30) | Cửa trượt, cấp phôi nhẹ |
| 1/30 | 100 v/p | ~ 16 Nm | 5GU | Băng tải đóng gói chậm |
| 1/50 | 60 v/p | ~ 29 Nm | Hành tinh PLE60 | Bàn xoay định vị |
| 1/50 | 60 v/p | ~ 21 Nm | RV030 (NMRV30) | Máy cuốn, cơ cấu xoay chậm |
| 1/100 | 30 v/p | ~ 58 Nm | Hành tinh PLE60 | Bàn xoay chiết rót |
- Mô men trục ra = 0.64 Nm × tỉ số × hiệu suất hộp.
- Hiệu suất tính: hành tinh 0.95 (1 cấp), 0.9 (2 cấp); bánh răng GU/GH 0.81 – 0.9; trục vít 0.85 (1/10) – 0.65 (1/50).
- Driver hạ tốc tới ~ 200 v/p: tốc độ trục ra giảm theo, mô men giữ gần định mức.
- Mô men cực đại cho phép của hộp xem trên tem từng cỡ hộp.
3) Ưu điểm motor BLDC 200W
- Thân dài ~ 70mm: lắp vừa máy đóng gói, máy dán nhãn chật chỗ.
- Dòng 0.81A ở 310V: dây 1mm², CB 6A là đủ.
- Giữ tốc độ đều: bàn xoay chiết rót dừng đúng vị trí vòi, không tràn.
- Có bản 12V, 24V chạy ắc quy cho máy di động.
4) Ứng dụng motor BLDC 200W: bàn xoay chiết rót, băng tải đóng gói, máy dán nhãn
- Bàn xoay chiết rót, bàn xoay đóng nắp chai.
- Băng tải đóng gói, băng tải chiết rót tốc độ đổi theo máy.
- Máy dán nhãn, máy in date chạy liên tục.
- Cửa trượt nhẹ, cơ cấu xoay trưng bày.

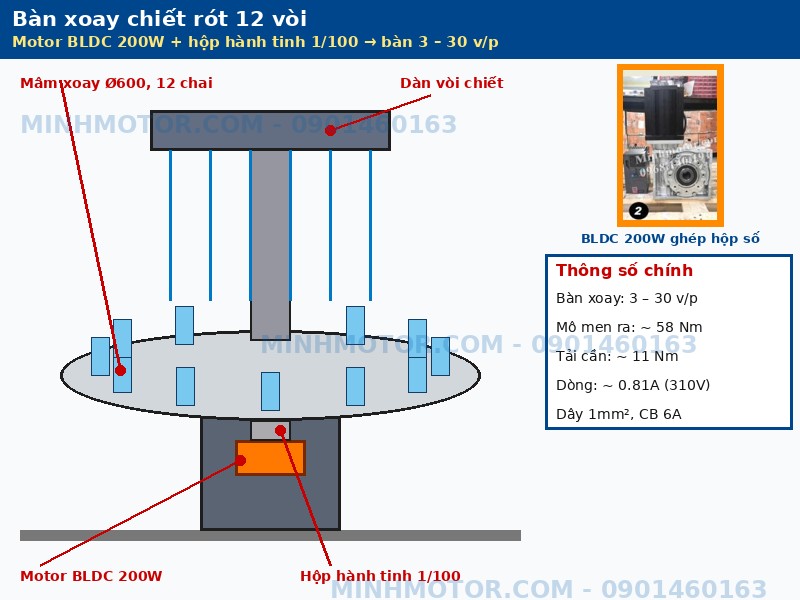

Chế tạo bàn xoay chiết rót 12 vòi: motor BLDC 200W + hộp hành tinh 1/100
- Cách chạy: motor dựng đứng dưới bàn, hộp hành tinh quay thẳng mâm Ø600; chai đi vòng dưới 12 vòi chiết.
- Tốc độ mâm: 3000 ÷ 100 = 30 v/p; driver chỉnh 3 – 30 v/p theo tốc độ chiết.
- Mô men ra: 0.64 × 100 × 0.9 ≈ 58 Nm.
- Tải cần: mâm + chai ~ 55kg, tăng tốc lên 30 v/p trong 1 giây ~ 8 Nm, ma sát ổ ~ 3 Nm; tổng ~ 11 Nm – motor dư ~ 5 lần.
- Vì sao chọn BLDC 200W: tốc độ đều nên chai dừng đúng vòi; dòng 0.81A, driver 220V nhỏ gọn đặt trong tủ máy.
5) Câu hỏi thường gặp về motor BLDC 200W
- Motor BLDC 200W đủ sức kéo băng tải bao nhiêu kg? Được ~ 145kg hàng trên băng con lăn Ø60 với hộp 5GU 1/30 (mô men ra ~ 16 Nm, ma sát băng 0.3, đã trừ 20%).
- Motor BLDC 200W chạy ắc quy 24V được bao lâu? Dòng ~ 10.4A: bình 24V 50Ah chạy ~ 4 giờ, xả tới 80%.
- Nên chọn motor BLDC 200W hay 450W? Tải dưới 50 Nm ở trục ra chọn 200W; trên mức đó chọn 450W.
- Motor BLDC 200W lắp hộp 5GU của motor AC được không? Được khi đầu trục motor là loại cắt răng GU cùng mã 5; motor trục trơn thì lắp hộp hành tinh hoặc NMRV.
- Motor BLDC 200W chạy liên tục 24/24 được không? Được, khi dòng không vượt 0.81A (310V) và motor bắt trên tấm nhôm tản nhiệt 200 × 200 × 5mm.
- Motor BLDC 200W chạy thẳng điện 220V không cần driver được không? Không. Motor BLDC chỉ quay khi driver đảo pha theo tín hiệu Hall; cắm thẳng điện là cháy cuộn dây.
- Motor BLDC 200W có dùng biến tần được không? Không. Biến tần dành cho motor cảm ứng; motor BLDC dùng driver BLDC đúng điện áp.
- Đảo chiều motor BLDC 200W thế nào? Bấm nút đảo chiều trên driver hoặc đổi tín hiệu chân F/R khi motor đã dừng. Không đổi dây pha.
- Motor rung, giật ở tốc độ thấp? Do giắc Hall lỏng hoặc đấu sai thứ tự pha U-V-W. Cắm chặt giắc Hall, đấu lại theo sơ đồ driver.
- Driver báo lỗi quá dòng khi khởi động? Do tải kẹt hoặc thời gian tăng tốc quá ngắn. Quay thử cơ cấu bằng tay, tăng thời gian tăng tốc lên 2 – 3 giây.
