Motor BLDC 750W

Motor BLDC 750W là cỡ lớn nhất khung 86mm: mô men 2.39 Nm ở 3000 vòng/phút, tối đa 7.16 Nm, dài thân ~ 130mm. Bản 310V chỉ ăn 3A, cắm driver điện 220V – thay được motor giảm tốc 0.75kW + biến tần trên máy quấn màng, băng tải, máy đóng gói, mà tốc độ giữ đều hơn.

• Ảnh minh hoạ kiểu ghép motor BLDC trên hộp trục vít NMRV75, tem hộp ghi i = 30, bích motor mã 90.
• Trục ra hộp có then, lắp nhông xích hoặc khớp nối.
• Cùng danh mục motor BLDC không chổi than: BLDC 200W, BLDC 450W, BLDC 1kW, BLDC 1.5kW, BLDC 2kW, BLDC 3kW, BLDC 4kW, BLDC 5kW.

1) Thông số kỹ thuật motor BLDC 750W: điện áp, dòng điện, mô men

• Tốc độ định mức 3000 v/p, không tải ~ 3300 v/p.
• Mô men định mức 2.39 Nm; tối đa ngắn hạn 7.16 Nm.
• Khung vuông 86mm, thân dài ~ 130 mm (chưa tính trục).
• Driver BLDC đúng điện áp, công suất từ 750W trở lên.

2) Hộp giảm tốc ghép motor BLDC 750W: tốc độ, mô men theo tỉ số

• Mô men trục ra = 2.39 Nm × tỉ số × hiệu suất hộp.
• Hiệu suất tính: hành tinh 0.95 (1 cấp), 0.9 (2 cấp); bánh răng GU/GH 0.81 – 0.9; trục vít 0.85 (1/10) – 0.65 (1/50).
• Driver hạ tốc tới ~ 200 v/p: tốc độ trục ra giảm theo, mô men giữ gần định mức.
• Mô men cực đại cho phép của hộp xem trên tem từng cỡ hộp.

3) Ưu điểm motor BLDC 750W

• Bản 310V chỉ 3A: dây 1.5mm², CB 10A, driver cắm điện 220V.
• Mô men tối đa 7.16 Nm: bàn xoay, băng tải khởi động đầy tải không giật.
• Chỉnh 200 – 3000 v/p trên 1 hộp: đổi tốc độ máy không thay hộp.
• Không chổi than, giữ tốc độ ±1%: màng quấn, nhãn dán đều.

4) Ứng dụng motor BLDC 750W: máy quấn màng pallet, băng tải, bàn xoay hàn

• Máy quấn màng pallet bàn xoay.
• Bàn xoay hàn, bàn xoay sơn.
• Băng tải đóng gói, băng tải chiết rót công suất vừa.
• Xe kéo hàng 48V tải nhẹ.

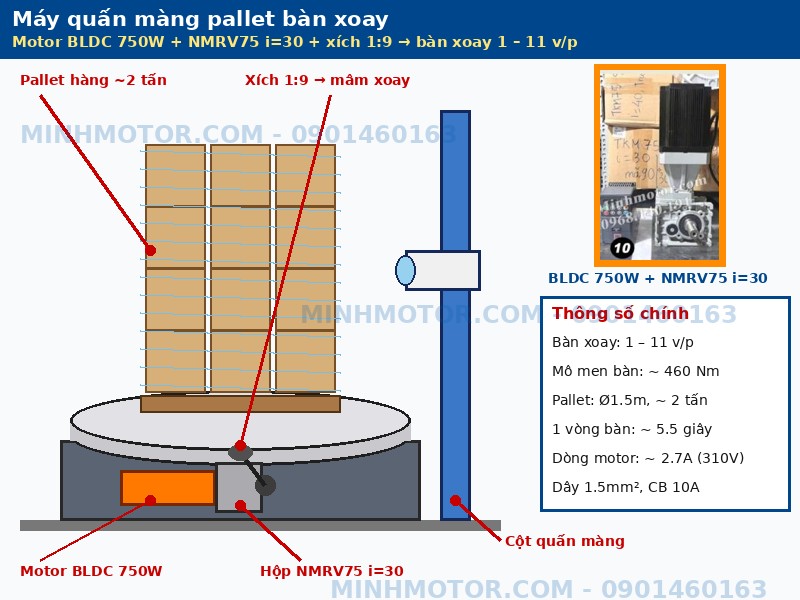

Chế tạo máy quấn màng pallet bàn xoay: motor BLDC 750W + NMRV75 tỉ số 1/30

• Cách chạy: hộp NMRV quay nhông, xích 1:9 kéo vành bàn xoay; cột bên cạnh kéo cuộn màng lên xuống.
• Tốc độ bàn: 3000 ÷ 30 ÷ 9 ≈ 11 v/p (1 vòng ~ 5.5 giây); hạ ~ 1 v/p khi hàng cao, dễ đổ.
• Mô men bàn: 2.39 × 30 × 0.75 × 9 × 0.95 ≈ 460 Nm (hiệu suất trục vít 1/30 ~ 0.75).
• Tải cần: pallet ~ 2 tấn trên vòng bi xoay ~ 98 Nm, tăng tốc 3 giây ~ 140 Nm; tổng ~ 240 Nm – dư ~ 1.9 lần.
• Vì sao chọn BLDC 750W: tăng tốc mềm, pallet không xô; dòng 3A ở 310V, dây 1.5mm², CB 10A.

5) Câu hỏi thường gặp về motor BLDC 750W

• Motor BLDC 750W thay motor giảm tốc 0.75kW + biến tần được không? Được, khi mặt bích motor khớp bích vào hộp đang dùng. Mô men 2.39 Nm ở 3000 v/p; qua hộp cùng tỉ số thì tốc độ ra gấp ~ 2 lần motor 4 pole 1400 v/p, nên chọn tỉ số hộp gấp đôi.
• Motor BLDC 750W 48V dùng pin bao nhiêu Ah? Dòng ~ 19.5A: pin 48V 50Ah chạy ~ 2 giờ (xả tới 80%).
• Motor BLDC 750W ghép NMRV cỡ nào? NMRV63 hoặc NMRV75 tuỳ mô men cần; tỉ số 1/30 ra ~ 54 Nm, 100 v/p.
• Dây và CB cho motor BLDC 750W cỡ nào? Bản 310V: dây 1.5mm², CB 10A. Bản 48V: dây 4mm², CB DC 32A.
• Motor BLDC 750W chạy liên tục được không? Được, khi dòng không vượt định mức và motor thoáng gió; thân 130mm toả nhiệt tốt hơn bản 450W.
• Motor BLDC 750W chạy thẳng điện 220V không cần driver được không? Không. Motor BLDC chỉ quay khi driver đảo pha theo tín hiệu Hall; cắm thẳng điện là cháy cuộn dây.
• Motor BLDC 750W có dùng biến tần được không? Không. Biến tần dành cho motor cảm ứng; motor BLDC dùng driver BLDC đúng điện áp.
• Đảo chiều motor BLDC 750W thế nào? Bấm nút đảo chiều trên driver hoặc đổi tín hiệu chân F/R khi motor đã dừng. Không đổi dây pha.
• Motor rung, giật ở tốc độ thấp? Do giắc Hall lỏng hoặc đấu sai thứ tự pha U-V-W. Cắm chặt giắc Hall, đấu lại theo sơ đồ driver.
• Driver báo lỗi quá dòng khi khởi động? Do tải kẹt hoặc thời gian tăng tốc quá ngắn. Quay thử cơ cấu bằng tay, tăng thời gian tăng tốc lên 2 – 3 giây.
