Motor giảm tốc Teco 0,37kW 0.5HP là bộ gồm motor 3 pha 4 cực Teco (Đài Loan) ghép hộp giảm tốc – chủ yếu hộp trục vít NMRV 50, WPDA, WPDS – dùng cho máy cần lực vừa, tự hãm ở tỉ số lớn. Motor quay khoảng 1.400 vòng/phút, trục ra còn khoảng 14–280 vòng/phút theo tỉ số 1/5 đến 1/100.
Dòng định mức khoảng 1,1 A ở 380V. Cùng công suất có bản chân đế, hộp số cốt dương, trục vuông góc, mặt bích GVM và hộp số 2 trục ra; trục ra 19–35 mm tùy loại hộp ghép.

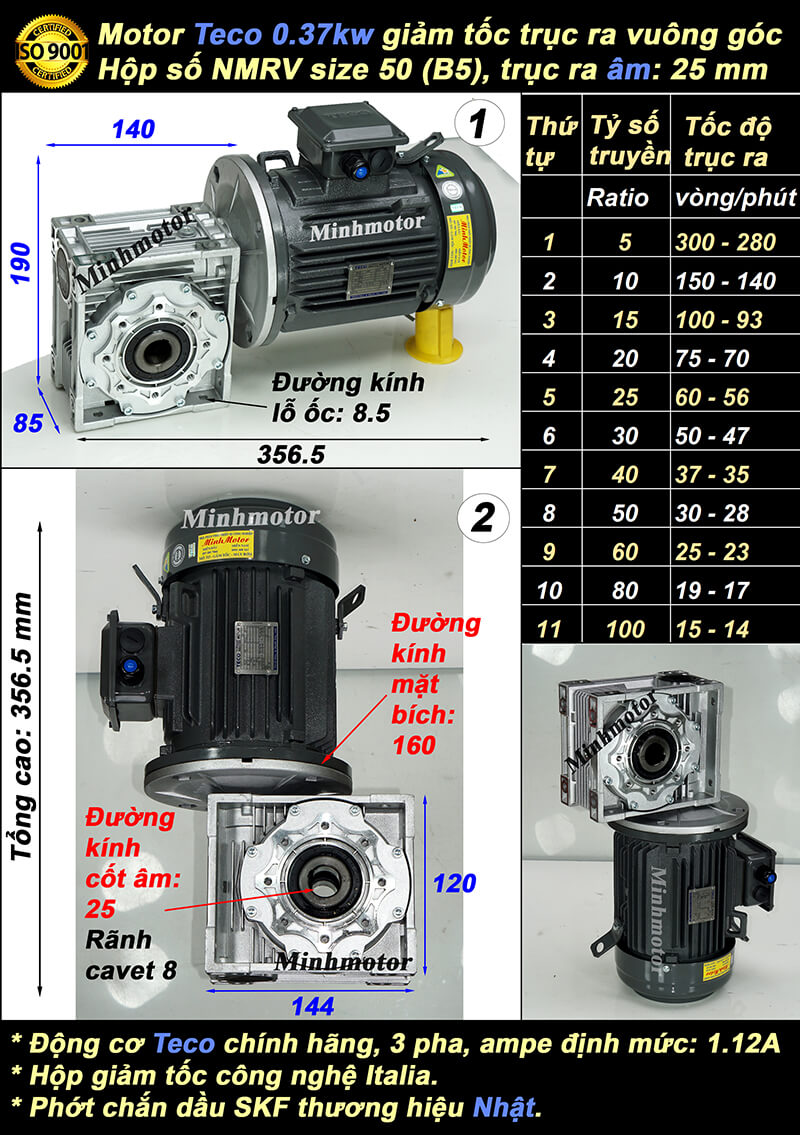

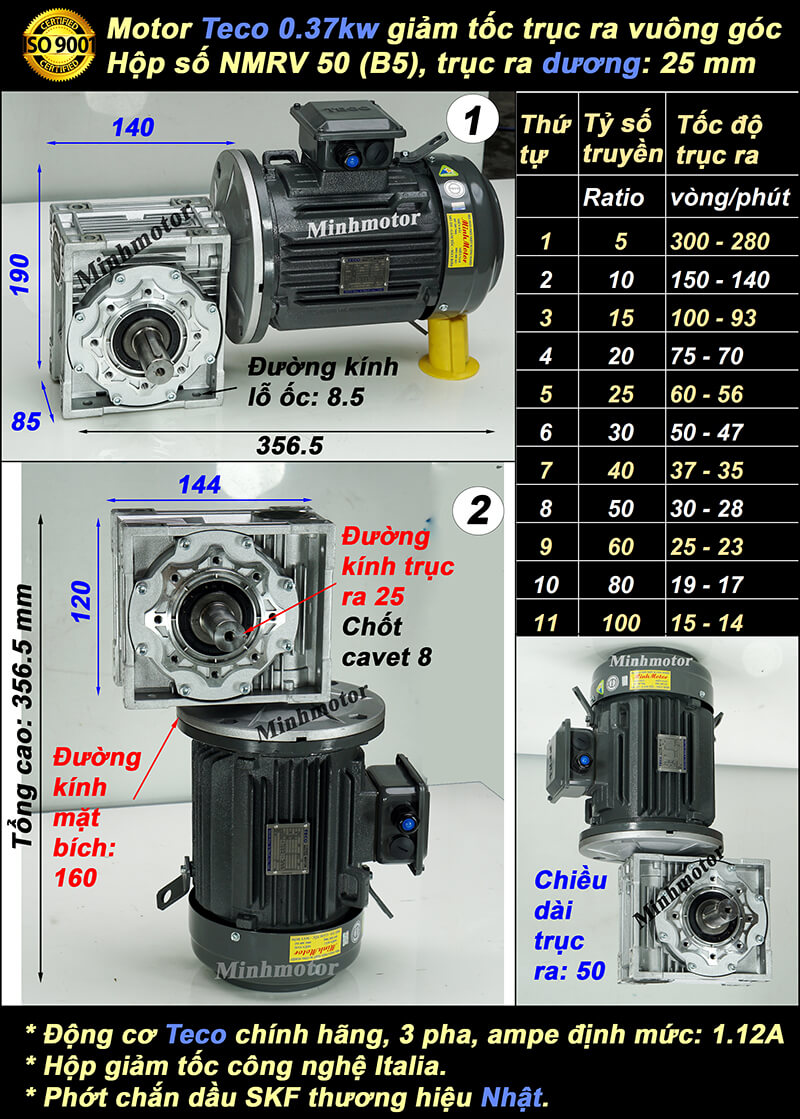

Mã hàng: motor Teco AEVF mã 71 + hộp số NMRV size 50
Tổng dài: 356.5mm
Tổng cao hộp số: 190mm
Đường kính bích: 160mm
Điện áp 3 pha
Mời lựa chọn ở bản vẽ kích thước sau:

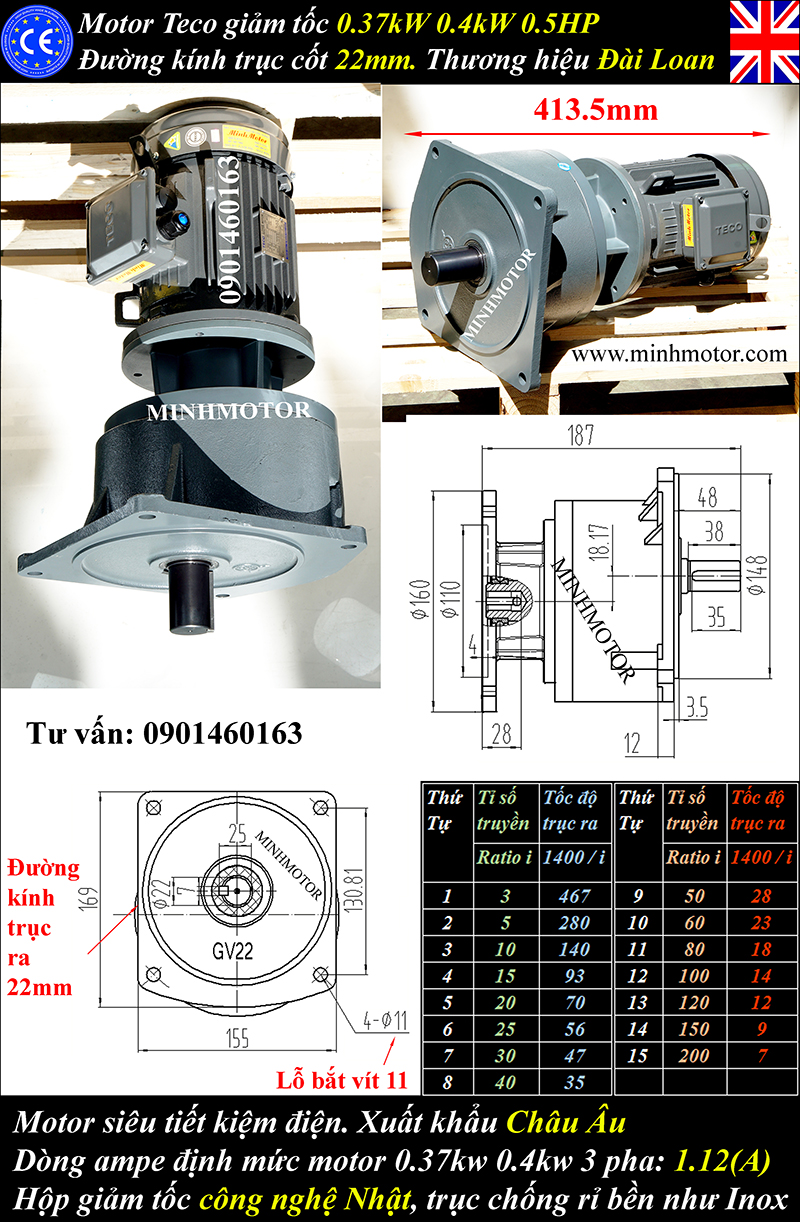

d) Motor giảm tốc Teco 0.37kw 0.5Hp mặt bích GVM
Loại 1: Hộp giảm tốc teco 0.37kw 0.5hp đường kính trục 22mm
Đường kính trục: 22 mm.
Đường kính lỗ mặt bích: 11 mm
Tý số truyền từ 3 -150
Loại 2: Hộp số giảm tốc teco 0.37kw 0.5hp đường kính trục 28mm

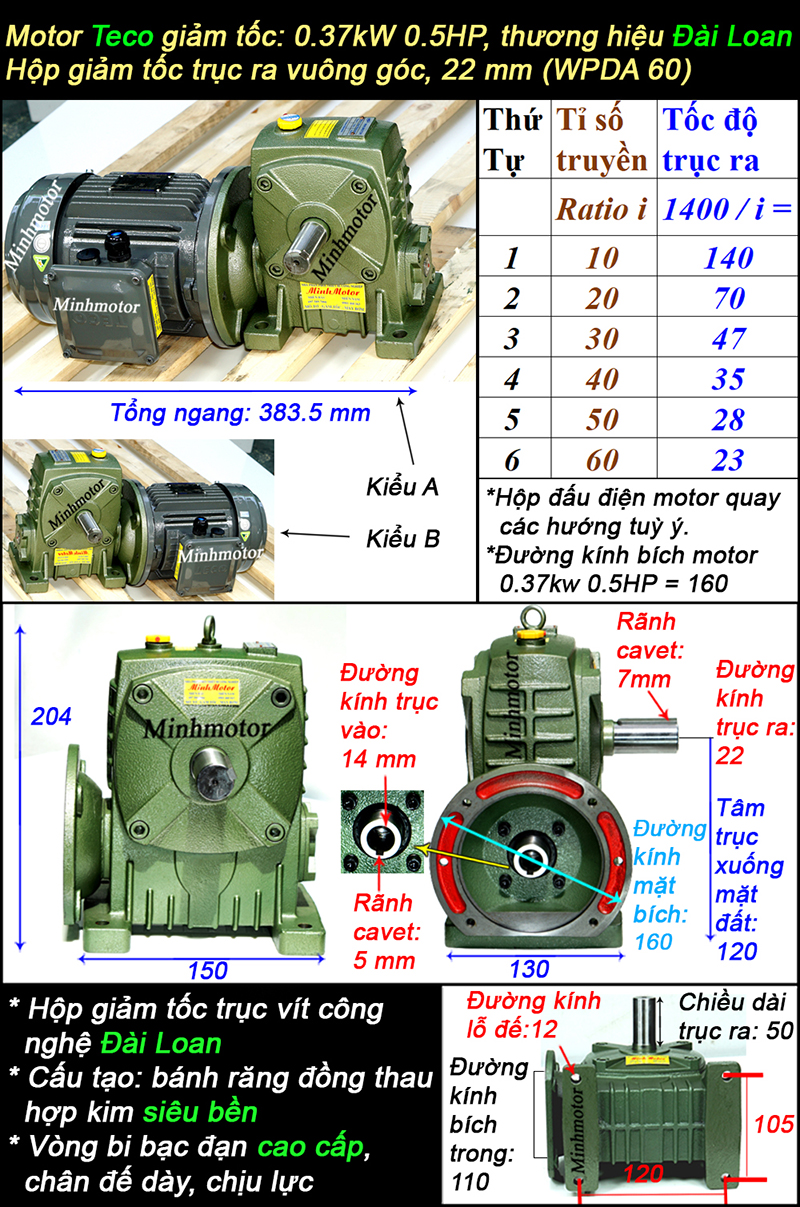

e) Motor hộp số Teco 0.37kw 0.5Hp trục dương WPDA
Motor hộp số Teco 0.37kw 0.5Hp WPDA trục dương có đường kính trục 22 mm
rãnh cavet: 8mm
Tổng dài: 383.5mm
Tổng cao: 204mm
Ngang chân đế: 150mm
Dọc chân đế: 130mm
Đường kính bích: 160mm
Mời lựa chọn ở thông số bản vẽ sau:
3. Ứng dụng motor giảm tốc Teco 0,37kW 0.5HP với từng tỉ số truyền: tốc độ, mô men
Tỉ số truyền
Tốc độ trục ra
Mô men trục ra
Ứng dụng
1/5
280 vòng/phút
11 Nm
Máy lăn sơn, trục chải nhỏ
1/7,5
187 vòng/phút
16 Nm
Máy đánh trứng, đánh kem công nghiệp cỡ nhỏ
1/10
140 vòng/phút
21 Nm
Máy dán thùng carton, máy niềng thùng
1/15
93 vòng/phút
30 Nm
Băng tải đóng gói hàng nhẹ
1/20
70 vòng/phút
39 Nm
Băng tải cấp phôi cho máy CNC
1/25
56 vòng/phút
47 Nm
Máy cuốn dây, cuốn ống nhựa nhỏ
1/30
47 vòng/phút
54 Nm
Cửa lùa nhẹ, cổng nhỏ chạy ray
1/40
35 vòng/phút
68 Nm
Máy trộn bột tẩm, thùng đảo gia vị
1/50
28 vòng/phút
78 Nm
Cơ cấu mở cửa xả silo
1/60
23 vòng/phút
91 Nm
Máy đảo trứng, đảo khay sấy
1/80
18 vòng/phút
107 Nm
Cơ cấu nâng hạ rèm, lưới che
1/100
14 vòng/phút
126 Nm
Bàn xoay chậm, cơ cấu cần tự hãm nhẹ
Tốc độ tính theo motor 4 cực khoảng 1.400 vòng/phút ở 50Hz.
Mô men đã nhân hiệu suất hộp trục vít theo từng tỉ số (khoảng 50–87%).
Cùng tỉ số, hộp bánh răng trụ cho mô men cao hơn vì hiệu suất khoảng 90%.
4. Ưu điểm motor giảm tốc Teco 0,37kW 0.5HP
Motor Teco 3 pha 220V/380V dòng chỉ khoảng 1,1 A ở 380V, chạy được biến tần 1 pha.
Ghép được nhiều kiểu hộp: trục vít NMRV 50, WPDA, WPDS, chân đế, mặt bích GVM, trục vuông góc, 2 trục ra.
Hộp trục vít tự hãm ở tỉ số lớn với tải nhẹ, không rung – giữ cửa xả, rèm che đứng yên khi tắt máy.
Trục ra vuông góc với motor, cụm máy gọn khi lắp dọc thân máy.
5. Câu hỏi thường gặp về motor giảm tốc Teco 0,37kW 0.5HP
Motor giảm tốc Teco 0,37kW ghép hộp trục vít có mô men bao nhiêu? Khoảng 11 Nm ở tỉ số 1/5 tới khoảng 126 Nm ở 1/100. Hộp trục vít tỉ số càng lớn hiệu suất càng giảm, từ khoảng 87% ở 1/5 xuống khoảng 50% ở 1/100.
Motor giảm tốc Teco 0,5HP có phải hàng Đài Loan không? Có, motor Teco là hãng Đài Loan; hộp số ghép theo nhu cầu: trục vít NMRV, WPDA, WPDS hoặc hộp chân đế, mặt bích.
Hộp NMRV 50 và WPDS ghép motor Teco 0,37kW khác nhau thế nào? NMRV vỏ nhôm vuông, gọn, bắt được nhiều mặt; WPDS vỏ gang, có trục ra dương hoặc âm, chịu va đập tốt hơn. Cùng tỉ số thì tốc độ trục ra như nhau.
Hộp trục vít ghép Teco 0,37kW có tự hãm không? Có, ở tỉ số lớn (khoảng 1/40 trở lên) với tải nhẹ, không rung. Tải treo nặng hoặc có rung vẫn có thể trôi – khi đó cần motor có phanh.
Trục ra motor giảm tốc Teco 0,37kW bao nhiêu mm? Khoảng 19, 25 hoặc 28 mm tùy loại hộp; hộp WPDS có bản trục âm. Xem bản vẽ từng loại ở mục 2.
Motor giảm tốc Teco 0,37kW chạy điện 1 pha được không? Được, qua biến tần 0,4kW vào 1 pha 220V – ra 3 pha 220V, motor đấu tam giác.
Dòng 1,1 A chọn rơ le nhiệt, aptomat thế nào? Đấu sao 380V; aptomat 6 A, contactor 9 A, rơ le nhiệt dải 1–1,6 A chỉnh khoảng 1,1 A.
Motor giảm tốc Teco 0,37kW mặt bích GVM dùng khi nào? Khi bắt thẳng hộp số vào thành máy, trục ra cắm vào cơ cấu – gọn, không cần bệ đỡ, hợp máy đóng gói, băng tải khung nhôm.
Hộp số 2 trục ra ghép Teco 0,37kW dùng khi nào? Khi một motor kéo 2 phía máy cùng tốc độ: băng tải đôi, máy cuốn 2 đầu, cửa lùa 2 cánh.
Hộp trục vít ghép Teco 0,37kW chạy nóng hơn hộp bánh răng có sao không? Không, ở mức vỏ ấm 60–70°C khi tỉ số lớn là bình thường vì tổn hao ma sát. Nóng hơn, có mùi dầu khét là quá tải hoặc thiếu dầu.
Hộp NMRV ghép Teco 0,37kW có phải thay dầu không? Hộp NMRV cỡ nhỏ thường được châm sẵn dầu tổng hợp và kín, dùng lâu không cần thay. Hộp WPDS dùng dầu bánh răng, thay lần đầu sau khoảng 2.000–3.000 giờ.
Bánh vít mòn có dấu hiệu gì? Trục ra rơ, kêu lọc cọc khi đảo chiều, dầu có bột đồng. Thay bộ trục vít bánh vít hoặc thay hộp; motor Teco vẫn dùng lại được.
Lắp motor Teco 0,37kW vào hộp trục vít cần lưu ý gì? Đúng kiểu mặt bích và cỡ trục motor (khung 71, trục 14 mm) khớp lỗ trục vào của hộp; bôi mỡ chống kẹt lên trục và then trước khi lắp.
