Motor giảm tốc Teco 1.5kW 2Hp còn gọi là động cơ giảm tốc Teco 1.5kw 2HP. Sau đây là thông số các dòng motor giảm tốc Teco 2 ngựa:
1) Ứng dụng motor giảm tốc Teco 1.5kW 2Hp
Dưới đây là một số ứng dụng thông thường của động cơ giảm tốc Teco 1.5kW 2Hp:
- Máy móc công nghiệp: Motor giảm tốc Teco có thể được sử dụng trong các ứng dụng công nghiệp như máy cắt, máy gia công kim loại, máy nén khí, máy bơm, máy vận chuyển, và các hệ thống truyền động công nghiệp khác.
- Hệ thống vận chuyển và cơ khí: Motor giảm tốc Teco có thể được sử dụng trong các hệ thống vận chuyển như băng tải, hệ thống băng chuyền tự động, hệ thống truyền động cơ khí, cơ khí chế tạo và lắp ráp.
- Ứng dụng nông nghiệp: Motor giảm tốc Teco có thể được sử dụng trong các ứng dụng nông nghiệp như máy cắt cỏ, máy gặt, máy bơm nước, và các ứng dụng khác trong nông nghiệp và chế biến thực phẩm.
- Ứng dụng trong hệ thống điều khiển: Motor giảm tốc Teco có thể được sử dụng trong các hệ thống điều khiển tự động như hệ thống tự động hoá công nghiệp, hệ thống điều khiển cơ điện tử, hệ thống tự động hóa nhà máy và các ứng dụng điều khiển khác.
2) Ưu điểm motor giảm tốc Teco 1.5kW 2Hp
Động cơ giảm tốc Teco1.5kW 2Hp có nhiều ưu điểm, bao gồm:
- Độ tin cậy cao: Motor Teco là sản phẩm chất lượng cao và được đánh giá là đáng tin cậy trong các ứng dụng công nghiệp. Chúng được thiết kế và sản xuất với công nghệ tiên tiến và tuân thủ các tiêu chuẩn chất lượng cao.
- Hiệu suất cao: Motor Teco có hiệu suất vận hành tốt, giúp tiết kiệm năng lượng và giảm thiểu tổn thất điện năng. Điều này giúp giảm chi phí vận hành và bảo vệ môi trường.
- Thiết kế nhỏ gọn: Motor giảm tốc Teco có kích thước nhỏ gọn, giúp tiết kiệm không gian trong các ứng dụng có hạn.
- Độ bền cao: Motor Teco được làm từ vật liệu chất lượng cao và tuân thủ các tiêu chuẩn sản xuất nghiêm ngặt. Điều này đảm bảo tính bền bỉ và độ tin cậy của motor trong thời gian dài sử dụng.
- Dễ dàng lắp đặt và bảo trì: Motor giảm tốc Teco được thiết kế để dễ dàng lắp đặt và bảo trì. Các bộ phận chính có thể được truy cập một cách dễ dàng để kiểm tra, vệ sinh và bảo trì.
- Motor giảm tốc Teco có thể được sử dụng trong nhiều ứng dụng khác nhau, từ công nghiệp đến nông nghiệp và hệ thống điều khiển. Điều này tăng tính linh hoạt và khả năng sử dụng của motor trong các ngành công nghiệp khác nhau.
3) Cấu tạo motor giảm tốc Teco 1.5kW 2Hp
Hộp giảm tốc teco 0.37kw 0.5hp thường có cấu tạo gồm các thành phần sau:
- Motor: Motor chính là phần động cơ của hệ thống. hộp giảm tốc teco 0.37kw 0.5hp có công suất định mức là 1.5kW hoặc tương đương với 2 Hp. Motor này thường được thiết kế để chạy ở tốc độ định và có các tính năng như hiệu suất cao và độ bền.
- Giảm tốc: Motor giảm tốc Teco đi kèm với một hệ thống giảm tốc tích hợp, cho phép điều chỉnh tốc độ quay của motor và tăng lực xoắn đầu ra. Giảm tốc bao gồm các bánh răng hoặc các bộ phận khác để giảm tốc độ quay và tăng lực xoắn.
- Vỏ bảo vệ: Motor giảm tốc Teco thường có vỏ bảo vệ chắc chắn để bảo vệ các bộ phận bên trong khỏi bụi, nước và các tác động bên ngoài khác. Vỏ bảo vệ cũng giúp giảm tiếng ồn và tản nhiệt hiệu quả.
- Hệ thống làm mát: Motor giảm tốc Teco có thể đi kèm với hệ thống làm mát để giữ nhiệt độ hoạt động trong giới hạn an toàn. Điều này bảo đảm rằng motor hoạt động ổn định và tránh quá nhiệt.
- Điều khiển và bảo vệ: Motor giảm tốc Teco có thể được điều khiển và bảo vệ bằng các thiết bị điện tử như biến tần để điều chỉnh tốc độ quay và bảo vệ motor khỏi quá tải, quá dòng và các tình huống khác.
4) Thông số kỹ thuật motor giảm tốc Teco 1.5kW 2Hp
- Điện áp 3 pha 380v/220v
- Dòng ampe định mức: 1.12 (A)
- Đường kính cốt ra: 24 mm, 28 mm, 32 mm, 35 mm, 38 mm, 45 mm.
- Tốc độ cốt ra 16 - 998 vòng/phút
- Gắn được với các loại thiết bị máy NMRV 75, WPDA, WPDS, WPWDO size 80, 100, Cyclo chân đế XWD3, XWD4, cyclo mặt bích XLD3, XLD4
5) Phân loại motor giảm tốc Teco 1.5kW 2Hp
a) Motor Teco hộp số cyclo 1.5kW 2Hp trục ngang BWD0
Hộp giảm tốc BWD0 có đường kính trục là: 30 mm
- Rãnh cavet: 8mm
- Tổng chiều dài: 518mm
- Đường kính lỗ chân đế: 11mm
- Tổng ngang: 185mm
- Tổng cao: 190mm
b) Motor Teco hộp số cyclo 1.5kW 2Hp XWD3 trục thẳng
Hộp giảm tốc XWD3 có đường kính trục là: 35 mm
- Rãnh cavet: 10mm
- Tổng chiều dài: 584mm
- Đường kính lỗ chân đế: 16mm
- Tổng ngang: 290mm
- Tổng cao: 250mm
c) Motor giảm tốc Teco 1.5kW 2Hp GHM chân đế trục 28mm
- Đường kính trục 28mm. Rãnh cavet: 7mm
- Tổng dài: 540mm
- Tổng cao: 179mm
- Tổng rộng chân đế: 179mm
- Đường kính lỗ bắt vít: 12.5 mm
- Dòng ampe định mức motor 1.5kw 3 pha: 3.72 A
d) Motor giảm tốc Teco 1.5kW 2Hp GHM chân đế trục 32mm
- Đường kính trục 32 mm. Rãnh cavet: 10 mm
- Đường kính lỗ bắt vít: 13.5 mm
- Dòng ampe định mức motor 1.5kw 3 pha: 3.72 A
e) Motor giảm tốc Teco 1.5kW 2Hp GHM chân đế trục 40mm
- Đường kính trục 40 mm. Rãnh cavet: 10 mm
- Tổng dài: 608.5mm
- Tổng cao: 256.5mm
- Đường kính lỗ bắt vít: 13.5 mm
- Dòng ampe định mức motor 1.5kw 3 pha: 3.72 A
f) Motor Teco hộp số cyclo XWD4 trục thẳng 1.5kW 2Hp
Hộp giảm tốc XWD4 có đường kính trục là: 45 mm
- Rãnh cavet: 14mm
- Tổng chiều dài: 646mm
- Đường kính lỗ chân đế: 16mm
- Tổng ngang: 330mm
- Tổng cao: 310mm

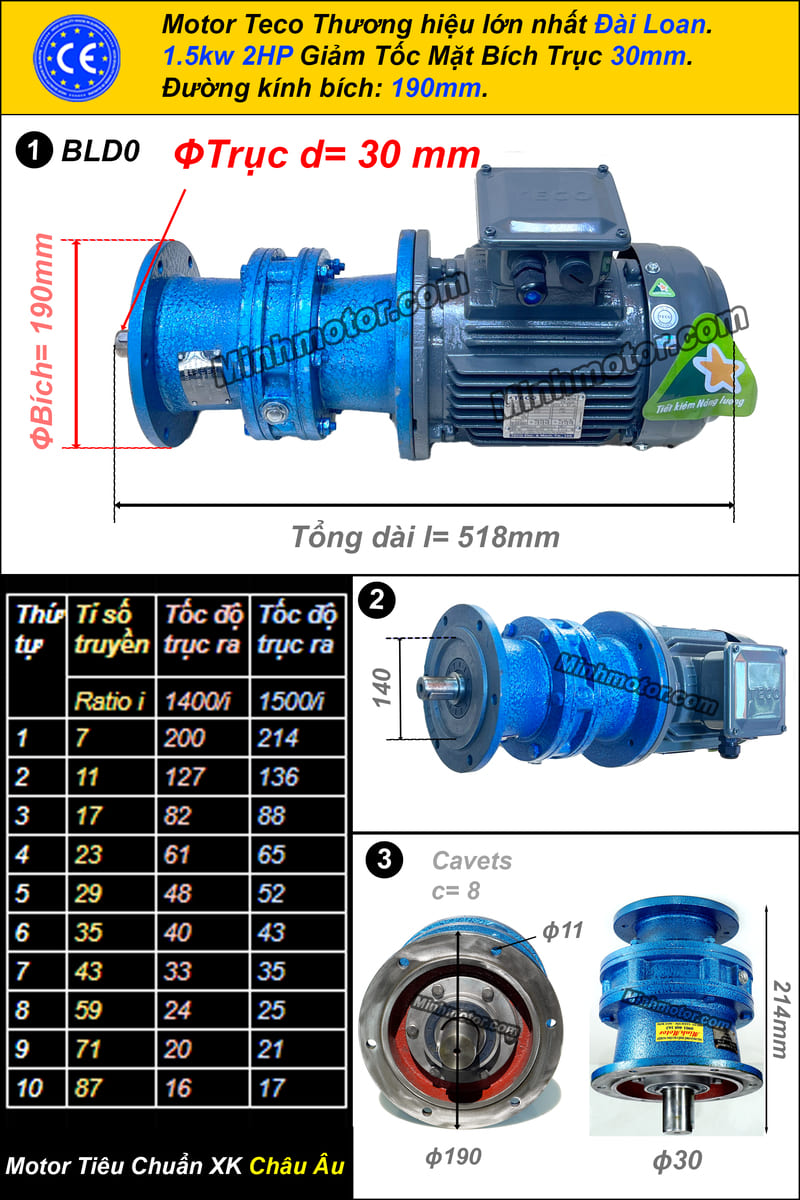

g) Motor giảm tốc Teco mặt bích 1.5kW 2Hp khuấy trộn BLD0
Đường kính trục hộp giảm tốc BLD0 là: 30mm
- Rãnh cavet: 8mm
- Tổng chiều dài: 518mm
- Đường kính lỗ bắt vít bích ra: 11mm
- Đường kính mặt bích: 190mm
h) Motor giảm tốc Teco mặt bích 1.5kW 2Hp XLD3 khuấy trộn
Đường kính trục hộp giảm tốc XLD3 là: 35mm
- Rãnh cavet: 10mm
- Tổng chiều dài: 584mm
- Đường kính lỗ bắt vít bích ra: 12mm
- Đường kính mặt bích: 230mm
i) Motor giảm tốc Teco 1.5kW 2Hp mặt bích GVM trục 28
- Đường kính trục: 28mm. Rãnh cavet: 7mm
- Đường kính lỗ mặt bích: 12.5 mm
- Tổng dài: 554mm
- Tổng cao mặt bích: 194mm
- Tổng ngang mặt bích: 180mm
j) Motor giảm tốc Teco 1.5kW 2Hp mặt bích GVM trục 32
- Đường kính trục: 32 mm. Rãnh cavet: 10 mm
- Đường kính lỗ mặt bích: 13.5 mm
k) Motor giảm tốc Teco mặt bích XLD4 khuấy trộn 1.5kW 2Hp
Đường kính trục ra là: 45mm
- Rãnh cavet: 14mm
- Tổng chiều dài: 646mm
- Đường kính lỗ bắt vít bích ra: 12mm
- Đường kính mặt bích: 260mm
l) Động cơ hộp số Teco 1.5kW 2Hp cốt dương WPDS
Động cơ hộp số Teco 1.5kw 2hp WPDS 80, cốt dương có đường kính trục 32 mm
Mời lựa chọn ở bản vẽ sau:
Hộp số giảm tốc teco 0.37kw 0.5hp WPDS 100, cốt dương có đường kính trục 38 mm
Mời lựa chọn ở bản vẽ kỹ thuật sau:
m) Động cơ giảm tốc Teco 1.5kw 2hp NMRV trục vuông góc
Loại 1: Động cơ giảm tốc Teco 2hp 1.5kw NMRV trục vuông góc trục dương
- Khi lắp với hộp giảm tốc size 75 NMRV
- Đường kính trục ra: 28mm
- Chiều dài trục: 60mm
- Khi lắp với hộp số NMRV size 63
- Đường kính cốt ra 25mm
- Đường kính mặt bích motor: 200mm
- Mã hàng: Motor Teco 1.5kw + hộp chỉnh tốc NMRV size 63
Loại 2: Motor giảm tốc Teco 1.5kw 2hp NMRV trục vuông góc trục âm
- Khi lắp với hộp chỉnh tốc NMRV size 75
Động cơ giảm tốc Teco NMRV 75 trục vuông góc:
- Đường kính trục âm 28 mm
- Mã hàng: motor Teco AEVF mã 90 + hộp số NMRV size 75
Mời lựa chọn ở bản vẽ kích thước sau:
- Khi lắp với hộp mang tải NMRV size 63: khi cần tỷ số truyền i =5 tốc độ vòng ra khoảng 280 vòng/phút
n) Motor hộp số Teco 1.5kW 2Hp trục dương WPDA
Motor hộp số Teco 1.5kw 2hp WPDA 80 trục dương có đường kính trục 32 mm
Mời lựa chọn ở thông số bản vẽ sau:
Motor hộp số Teco 1.5kw 2hp WPDA 100 trục dương có đường kính trục 38 mm
Mời lựa chọn ở kích thước bản vẽ sau:
o) Động cơ Teco giảm tốc 1.5kW 2Hp trục ngửa úp
Động cơ Teco giảm tốc 1.5kw 2hp trục ngửa úp, WPWDO 80 có đường kính trục 32 mm
Mời lựa chọn ở bảng sau:
Động cơ Teco giảm tốc 1.5kw 2hp trục ngửa úp, WPWDO 100 có đường kính trục 38 mm
Mời lựa chọn ở bản vẽ sau:
p) Động cơ giảm tốc Teco tải nặng 1.5kw 2hp R47 trục thẳng
Động cơ giảm tốc Teco tải nặng 1.5kW 2Hp R47, trục thằng có đường kính trục 30mm
- Rãnh cavet: 8mm
- Tổng cao: 187mm
- Tổng dài: 621mm
- Dài chân đế: 195mm
- Rộng chân đế: 170mm
- Kích thước lỗ đế: 13.5mm
- Động cơ tiêu chuẩn Đài Loan.
q) Motor giảm tốc Teco tải nặng 1.5kw 2hp R57 trục thẳng
- Mã hàng R57, trục thẳng đường kính trục 35mm
- Rãnh cavet: 10mm
- Tổng cao: 187mm
- Tổng dài: 643mm
- Dài chân đế: 200mm
- Rộng chân đế: 190mm
- Kích thước lỗ đế: 13.5mm
- Động cơ tiêu chuẩn Đài Loan.
r) Động cơ Teco giảm tốc bánh răng côn K57, 1.5kw 2hp cốt âm, dương
Động cơ Teco giảm tốc bánh răng côn K57, 1.5kw 2hp cốt dương có đường kính trục 35 mm
Kiểu sau là Động cơ Teco giảm tốc bánh răng côn K57, 1.5kw 2hp cốt âm
s) Bộ điều khiển tốc độ motor Teco 1.5kW 2Hp, 40-200 vòng
Bộ điều khiến tốc độ motor Teco 1.5kW 2Hp có đường kính trục 38 mm
Mời lựa chọn tốc độ ở bảng sau:
t) Bộ điều tốc motor Teco 1.5kW 2Hp, 200 - 1000 vòng, MB15, B5
Bộ điều tốc motor Teco 1.5kw 2hp MB15 có đường kính trục 24 mm
Mời lựa chọn ở bản vẽ sau:
6) Cách sử dụng motor giảm tốc Teco 1.5kW 2Hp
Để sử dụng động cơ giảm tốc Teco1.5kW 2Hp, bạn có thể thực hiện các bước sau:
- Lắp đặt: Đầu tiên, hãy chắc chắn rằng motor giảm tốc Teco được lắp đặt đúng cách theo hướng dẫn của nhà sản xuất. Đảm bảo rằng motor đã được gắn chặt và ổn định, và các kết nối điện được thực hiện đúng cách và an toàn.
- Cung cấp điện: Kết nối nguồn điện đúng cách cho motor giảm tốc Teco. Đảm bảo rằng các thông số điện áp và tần số đáp ứng yêu cầu của motor. Kiểm tra lại các kết nối điện để đảm bảo an toàn và tránh các lỗi kết nối.
- Điều chỉnh tốc độ: Nếu bạn muốn điều chỉnh tốc độ quay của motor, bạn có thể sử dụng một thiết bị điều khiển như biến tần để điều chỉnh tần số và điện áp đầu vào. Điều này cho phép bạn điều chỉnh tốc độ quay theo nhu cầu của ứng dụng.
- Bảo trì và bảo dưỡng: Để đảm bảo hiệu suất và tuổi thọ của motor giảm tốc Teco, hãy tuân thủ các lịch trình bảo trì và bảo dưỡng được đề xuất bởi nhà sản xuất. Kiểm tra định kỳ các bộ phận cơ khí và điện, vệ sinh motor, và thay thế các bộ phận bị hỏng hoặc mòn.
- Tuân thủ hướng dẫn sử dụng: Đọc và tuân thủ hướng dẫn sử dụng và an toàn của motor giảm tốc Teco. Điều này giúp đảm bảo an toàn trong quá trình sử dụng và tối ưu hóa hiệu suất của motor.
