SKU:Y3-132S-4

Động Cơ Điện 3 Pha 7.5Hp 5.5Kw 4 Cực Điện

9.173 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor 5.5kw 7.5hp 4 pole hay động cơ 5.5kw 4 cực còn gọi là Động cơ điện 3 pha 7.5HP 5.5kW 4 cực. Sau đây là những thông tin chính về sản phẩm này:

Động cơ điện 7.5HP 5.5kw 4 Pole 4 cực

1) Thông số kỹ thuật motor 5.5kW 4 cực khung 132S-4

Thông sốGiá trị
ModelY3-132S-4 (chân đế B3, mặt bích B5)
Công suất5.5kW (7.5HP)
Tốc độKhoảng 1440 vòng/phút (4 cực, 50Hz)
Đường kính trục
Rãnh cavet - Then
38 mm
10 mm
Điện áp3 pha 380V tam giác / 660V sao, 50Hz
Dòng định mức11,7 A ở 380V (đấu tam giác) – 6,8 A ở 660V (đấu sao)
Mô men định mức~ 36,5 Nm
Cấp bảo vệIP55
Cấp cách nhiệtCấp F
  • Mặt bích B5: đường kính 300 mm, vành định vị 230 mm, 4 lỗ bắt vít 15 mm.
  • Lỗ chân đế dọc trục x ngang trục: 140 mm x 216 mm.
  • Vòng bi trước / sau: 6308-2RZ / 6308-2RZ.
  • Mặt bích B14 (vỏ nhôm): Ø200 mm, vành định vị 130 mm, 4 lỗ ren M10, tâm lỗ Ø165 mm.
  • Dòng khởi động trực tiếp ~6–7 lần dòng định mức 11,7 A.

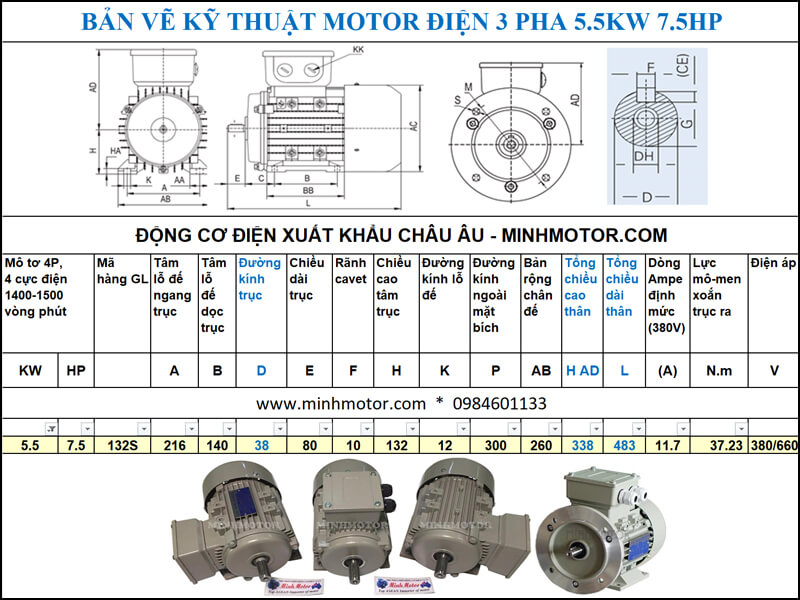

2) Bản vẽ motor 5.5Kw 7.5hp 4 pole 380V

a) Motor 7.5HP 5.5kW 1400-1500 vòng phút tua chậm, chân đế

  • Đường kính trục cốt động cơ 7.5hp chậm tua : 38 mm.
  • Dây đồng cấp F, IP55.
  • Mã sản phẩm: Y3-132S-4 5.5kw 4 pole

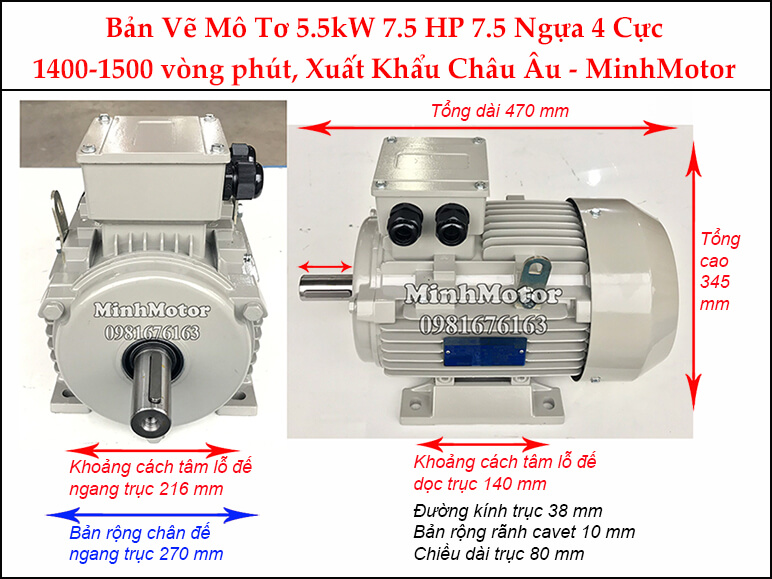

Motor 7.5HP 5.5kW 1400-1500 vòng phút tua chậm, chân đế

Tem motor 3 pha 5.5kW 4 cực Y3-132S-4 Parma, 4 pole

  • Rãnh cavet: 10mm
  • Dòng ampe định mức motor 5.5kw tua chậm: 11.7A.  Mã khung vỏ: 132S-4
  • Khoảng cách tâm lỗ chân đế dọc trục: 140 mm
  • Khoảng cách tâm lỗ đế ngang trục: 216 mm
  • Mã vòng bi Động Cơ Điện trục ra mang tải (trục trước): 63082RZ, mã bi phía sau đuôi motor: 63082RZ

b) Motor 7.5HP 5.5kW 1400-1500 vòng phút tua chậm, mặt bích

  • Đường kính trục: 38 mm
  • Đường kính mặt bích: 300 mm
  • Dây đồng cấp F, IP55.

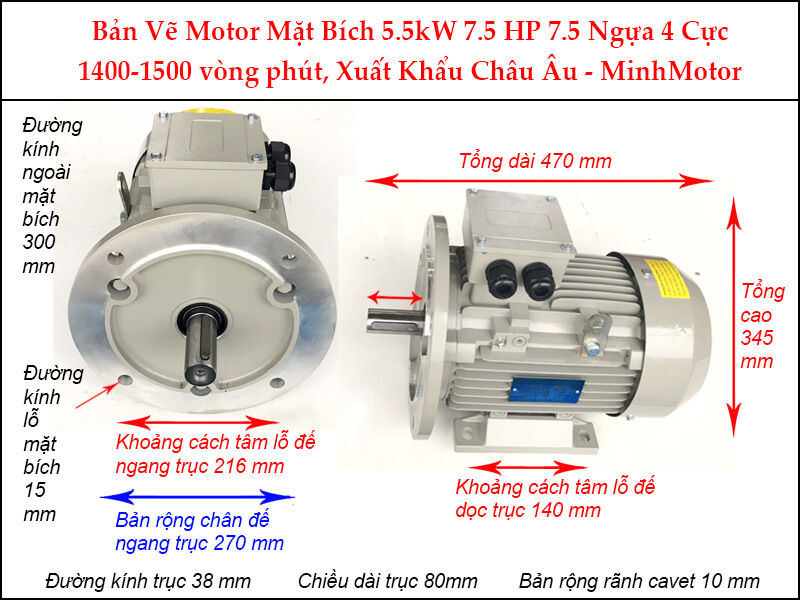

Motor 7.5HP 5.5kW 1400-1500 vòng phút tua chậm, mặt bích

  • Kích thước lỗ mặt bích: 15 mm
  • Dòng định mức ampe: 11.7 A. Mã khung vỏ: 132S-4

3) Giá motor 5.5kW 3 pha 4 cực 7.5HP: chân đế B3, mặt bích B35

Kiểu lắpMã hàngGiá trung bình
thị trường Việt Nam
Chân đế B3Y3-132S-4~ 3.360.000 – 5.190.000 đ
Mặt bích có chân đế B35Y3-132S-4 B35~ 3.530.000 – 5.450.000 đ
  • Motor 5.5kW 4 cực mặt bích B35 giá cao hơn chân đế B3 ~5%.
  • Bản mặt bích nhỏ B14, B34 (vỏ nhôm) báo giá riêng, cao hơn B35.
  • Motor 5.5kW có phanh thắng từ, motor 5.5kW chống nổ giá cao hơn bản thường.
  • Giá các công suất khác, 2, 6, 8 cực: bảng giá động cơ điện 3 pha.

4) Ứng dụng motor 5.5Kw 7.5hp 4 pole 380v

Motor 5.5Kw 7.5hp 4 pole 380v còn dùng để làm ra

  • Máy làm nước đá
  • Máy thổi khí oxy chăn nuôi hải sản
  • Bơm lưu lượng lớn chống lũ lụt
  • Máy chế biến gạo máy cắt sắt
  • Máy hút vỏ thóc băng tải, thiết bị cẩu hàng...
  • Bơm dầu đặc, đường ống dài: kéo bơm bánh răng KCB200 dư công suất; glucose, mật ong dùng KCB inox

a) Lắp đặt, chế tạo, thiết kế động cơ điện 3 pha 7.5HP 5.5kW 4 cực cho máy cưa vòng xẻ gỗ

Thiết kế máy cưa vòng xẻ gỗ dùng động cơ điện 3 pha 7.5HP 5.5kW 4 cực Y3-132S-4

Ảnh minh hoạ thiết kế; số liệu tính toán dưới đây mang tính tham khảo, cần điều chỉnh theo tải thực tế.

Cách máy vận hành:

  • Lưỡi cưa vòng rộng 50 mm chạy qua 2 bánh Ø600 mm; thợ đẩy hộp gỗ trên bàn trượt.
  • Motor 5.5kW kéo bánh cưa dưới qua đai thang 1:1, bánh trên có vít căng lưỡi.

Tính tốc độ, mô men:

  • Tốc độ lưỡi: π × 0,6 × 1440 × 0,97 : 60 = ~ 44 m/s — dải xẻ gỗ 40–45 m/s.
  • Mô men bánh cưa: ~ 34,7 Nm; lực cắt ở lưỡi ~ 116 N.
  • Gỗ keo dày 300 mm, tốc độ đẩy 6–8 m/phút.

Vì sao chọn motor 5.5kW 4 cực:

  • Gỗ dày 300 mm cần ~ 4–5 kW; motor 4kW nóng khi xẻ gỗ ướt liên tục.
  • Motor 4 cực nối đai 1:1 với bánh Ø600 ra đúng tốc độ lưỡi, không cần puly giảm.

5) Ưu điểm motor 5.5Kw 7.5hp 4 pole 380v

  • Kéo tải khỏe ở tốc độ vừa: Mô men ~ 36,5 Nm ở ~ 1440 vòng/phút — hợp bơm, quạt, máy nén, hộp giảm tốc.
  • Chịu được xưởng nóng ẩm: IP55 chống bụi, nước bắn; cách nhiệt cấp F chạy liên tục 24/24.
  • Ít bảo trì: Vòng bi 6308-2RZ che kín, không phải bơm mỡ.
  • Giảm dòng khởi động dễ: Đấu Δ ở 380V nên khởi động sao – tam giác được, dòng khởi động còn ~ 1/3.
  • Lắp đặt linh hoạt: Có chân đế B3, mặt bích B5, B35, B14; hộp cực điện xoay 180° để đổi hướng ra dây.
  • Tiết kiệm điện: Đạt kiểm định hiệu suất năng lượng (xem mục 5).

6) Motor 7.5Hp 5.5Kw 4 Cực 3 pha tiết kiệm điện đạt chuẩn

Kiểm tra dòng điện ampe định mức

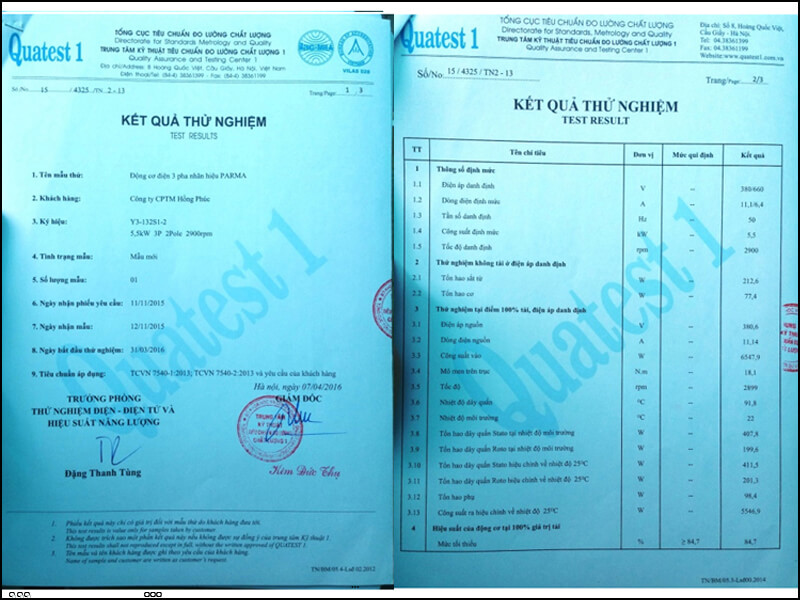

Bộ Khoa Học Công Nghệ Việt Nam, Tổng Cục Đo Lường Chất Lượng cấp chứng nhận chất lượng motor 5.5kw 7.5hp thương hiệu Parma MinhMotor. Sản phẩm tiết kiệm tối đa tiền điện cho người tiêu dùng

chứng nhận chất lượng motor 5.5kw 7.5hp thương hiệu Parma MinhMotor

chứng nhận chất lượng motor 5.5kw 7.5hp thương hiệu Parma MinhMotor

chứng nhận chất lượng motor 5.5kw 7.5hp thương hiệu Parma MinhMotor

7) Vận hành, đấu điện, bảo trì động cơ 3 pha 5.5kW 4 cực

a) Thông số điện cần nhớ

  • Điện áp: 380V đấu Δ / 660V đấu Y, 50Hz.
  • Dòng định mức: 11,7 A ở 380V; 6,8 A ở 660V.
  • Mô men định mức: ~ 36,5 Nm.
  • Dòng khởi động trực tiếp: ~ 70–82 A (6–7 lần định mức).

b) Đấu điện, thiết bị đóng cắt

  • Lưới 380V: đấu tam giác (Δ).
  • Aptomat: 32 A (đủ chịu dòng khởi động ~ 70–82 A, không nhảy khi đóng máy).
  • Contactor: 18 A (AC3). Loại 12 A đủ định mức 5.5kW nhưng tiếp điểm mòn nhanh khi đóng cắt nhiều lần trong ngày.
  • Rơ le nhiệt: chỉnh 11,7 A.
  • Cáp đồng: 4 mm² — dòng 11,7 A, sụt áp ~ 1% ở 50 m. Đường dây trên 100 m dùng 6 mm². Cáp 10 mm² là dư, tốn tiền.

c) Chạy biến tần

  • Bơm, quạt, tải nhẹ: biến tần 5.5kW.
  • Băng tải, máy trộn, tải nặng: biến tần 7.5kW.
  • Chạy lâu dưới 25Hz: gắn thêm quạt làm mát.

d) Bảo trì

  • Vòng bi 6308-2RZ: không bơm mỡ, kêu rít hoặc rung tăng thì thay cả cặp.
  • Cách điện: đo bằng megohm 500V, đạt từ 5 MΩ.
  • Vệ sinh gân tản nhiệt, lưới quạt đuôi 1–2 tháng/lần ở xưởng bụi.

8) Câu hỏi thường gặp về động cơ điện 3 pha 7.5HP 5.5kW 4 cực

Cấu tạo bên trong Động Cơ Điện 3 Pha 7.5Hp 5.5Kw 4 Cực Điện

a) Với người sắp mua, khảo giá động cơ điện 3 pha 7.5HP 5.5kW 4 cực

  • Giá motor 5.5kW 3 pha 4 cực bao nhiêu? Bản chân đế B3 ~ 3.360.000 – 5.190.000 đ, bản mặt bích B35 ~ 3.530.000 – 5.450.000 đ (giá trung bình thị trường Việt Nam). Giá thấp hay cao theo hãng và vỏ gang hay vỏ nhôm.
  • Motor 7.5HP 3 pha giá bao nhiêu? Motor 7.5HP 4 cực chính là motor 5.5kW, mã Y3-132S-4, giá ~ 3.360.000 – 5.190.000 đ bản chân đế. Mua motor 7.5HP thì hỏi rõ 4 cực 1400–1500 vòng/phút để không nhận nhầm bản 2 cực.
  • Xưởng chỉ có điện 1 pha 220V, chạy động cơ điện 3 pha 7.5HP 5.5kW 4 cực được không? Được, nhưng phải qua biến tần 1 pha 220V vào – 3 pha 380V ra (loại tăng áp). Biến tần 1 pha vào – 3 pha 220V ra không dùng được, vì cuộn dây motor này là Δ 380V / Y 660V, cấp 220V chỉ còn ~ 1/3 mô men. Biến tần chọn 7.5kW. Dòng phía lưới 1 pha lên tới ~ 40 A, dây cấp từ công tơ vào phải từ 10 mm² trở lên và công tơ chịu được 40 A.
  • Chạy biến tần lên 60Hz cho máy nhanh hơn, motor có yếu đi không? Có. Ở 60Hz motor quay ~ 1730 vòng/phút, công suất vẫn 5.5kW nên mô men giảm từ ~ 36,5 Nm xuống ~ 30 Nm. Dưới 50Hz mô men giữ ~ 36,5 Nm nhưng công suất giảm theo tần số. Chạy lâu dưới 25Hz thì quạt đuôi quay chậm, vỏ nóng nhanh — tải nặng tốc độ thấp phải gắn thêm quạt làm mát cưỡng bức.
  • Motor 5.5kW 4 cực khởi động sao – tam giác trên lưới 380V được không? Được. Motor đấu Δ ở 380V nên đúng sơ đồ sao – tam giác. Dòng khởi động giảm từ ~ 70–82 A xuống ~ 23–27 A, đổi lại mô men khởi động cũng chỉ còn 1/3. Máy nghiền đầy liệu, băng tải chất sẵn hàng thì sao – tam giác không kéo nổi, phải dùng biến tần hoặc khởi động trực tiếp.
  • Bệ máy làm cho motor 5.5kW 4 cực, sau này lắp motor 7.5kW 4 cực có vừa không? Vừa một phần. Motor 7.5kW 4 cực là khung 132M: trục vẫn 38 mm, mặt bích B5 vẫn Ø300 mm, tâm trục vẫn cao 132 mm. Khác ở lỗ chân đế dọc trục: 140 mm lên 178 mm (ngang trục giữ 216 mm). Lắp chân đế thì khoan thêm 2 lỗ; lắp mặt bích thì giữ nguyên.
  • Kéo quạt hút cánh to, motor 5.5kW 4 cực có nhảy rơ le lúc khởi động không? Có, khi cánh quạt nặng làm thời gian khởi động trực tiếp vượt ~ 10 giây — rơ le nhiệt class 10 sẽ cắt. Quạt cánh từ Ø1 m trở lên chọn rơ le class 20, khởi động mềm hoặc biến tần.

b) Với người vừa mua động cơ 5.5kW 4 cực, cần vận hành đúng

  • Motor mới về, kiểm tra gì trước khi cấp điện? Đo cách điện bằng đồng hồ megohm 500V giữa từng pha với vỏ: từ 5 MΩ trở lên mới cấp điện. Motor để kho mùa nồm thường tụt dưới mức này — sấy 80–100°C vài giờ rồi đo lại. Kiểm tra 3 cầu nối trong hộp cực đã đấu Δ cho lưới 380V.
  • Chạy thử không tải, dòng bao nhiêu là đạt? ~ 4–5,5 A mỗi pha ở 380V (35–45% dòng định mức 11,7 A). Ba pha lệch nhau không quá 5%. Lệch hơn thì kiểm tra điện áp lưới và đầu cos trước khi đóng tải.
  • Căn khớp nối, puly thế nào cho đúng? Khớp nối lệch tâm không quá 0,05 mm. Hai mặt puly thẳng hàng, dây đai ấn giữa nhịp lún ~ 16 mm cho mỗi 1 m khoảng cách tâm. Căng hơn mức này là vòng bi đầu trục 6308 hỏng sớm.

c) Với người cần bảo trì motor 5.5kW 4 cực sau 6–12 tháng

  • Vòng bi 6308-2RZ cần bơm mỡ định kỳ không? Không. Đây là vòng bi che kín 2 mặt, mỡ nạp sẵn đủ cả đời vòng bi. Việc cần làm là nghe ổ bi 2 đầu và đo rung: độ rung tăng gấp đôi so với lúc mới lắp, có tiếng rít hoặc lạo xạo là thay cả cặp.
  • Kiểm tra điện định kỳ gồm những gì? Đo lại cách điện (từ 5 MΩ trở lên), siết lại đầu cos hộp cực, đo dòng 3 pha khi có tải. Điện áp lệch pha 1% làm dòng lệch 6–10% — pha dòng cao nóng hơn, cuộn dây già nhanh hơn.
  • Vệ sinh motor thế nào cho đúng? Thổi sạch khe gân tản nhiệt và lưới chắn quạt đuôi. Xưởng gỗ, cám, xi măng thì gân bám bụi dày 2–3 mm chỉ sau vài tháng, vỏ motor nóng lên rõ rệt — vệ sinh 1–2 tháng một lần.

d) Lỗi của người dùng động cơ 5.5kW 4 cực, cách khắc phục

  • Chỉnh rơ le nhiệt lên 15–20 A cho đỡ nhảy được không? Không được. Motor quá tải kéo dài ở 14–15 A sẽ cháy cuộn dây trước khi rơ le cắt. Rơ le nhảy liên tục nghĩa là tải vượt ~ 36,5 Nm hoặc lệch pha — đo dòng từng pha để tìm nguyên nhân, rơ le giữ ở 11,7 A.
  • Đấu nhầm sao trên lưới 380V thì sao? Motor vẫn quay không tải, nhưng mô men cực đại và mô men khởi động tụt còn ~ 1/3: từ ~ 80 Nm xuống ~ 27 Nm, thấp hơn mô men định mức ~ 36,5 Nm. Đóng tải vào là tụt tốc, dòng vọt, nóng và cháy. Đổi lại 3 cầu nối sang Δ.
  • Bật máy motor kêu ù, không quay là lỗi gì? Mất 1 pha — kiểm tra cầu chì, tiếp điểm contactor, đầu cos. Ngắt điện trong vòng 10 giây, để lâu là cháy cuộn dây.
  • Xịt nước rửa máy trúng motor IP55 có sao không? Có. IP55 chịu được tia nước áp thấp, không chịu vòi xịt áp lực cao chĩa thẳng vào hộp cực và phớt trục. Nước vào hộp cực gây chạm vỏ — che motor khi rửa máy.
