Motor Teco 3 pha 7.5Hp 5.5Kw

Motor Teco 7.5HP 5,5kW là động cơ điện 3 pha rotor lồng sóc của Teco (Đài Loan), vỏ gang, quạt làm mát đuôi trục. Có 3 tốc độ: 2 cực khoảng 2.900 vòng/phút, 4 cực khoảng 1.440 vòng/phút, 6 cực khoảng 950 vòng/phút; bản 4 cực có cả IE1 và IE2.

Cả 3 bản dùng trục 38 mm: 2 cực và 4 cực khung 132S, 6 cực khung 132M. Dòng định mức khoảng 11,3 A ở 380V.

1. Thông số kỹ thuật motor Teco 7.5HP 5,5kW

• Mặt bích B5: đường kính 300 mm, vành định vị 230 mm, tâm lỗ Ø265 mm, 4 lỗ bắt vít 15 mm.
• Lỗ chân đế dọc trục x ngang trục — 4 pole, 2 pole (khung 132S): 140 mm x 216 mm, lỗ Ø12 mm, tâm trục cao 132 mm; 6 pole (khung 132M): 178 mm x 216 mm, lỗ Ø12 mm, tâm trục cao 132 mm.
• Chế độ làm việc: S1 liên tục.

2. Tốc độ, mô men motor Teco 7.5HP 5,5kW theo số cực

• Mô men định mức = 9550 × 5,5 ÷ tốc độ (vòng/phút).
• Khung và đường kính trục theo chuẩn IEC 60072; đối chiếu nhãn motor khi thay thế.
• Cùng công suất, motor 6 cực cho mô men gần gấp 3 lần motor 2 cực.

3. Kiểu lắp, kích thước và các loại motor Teco 7.5HP 5,5kW

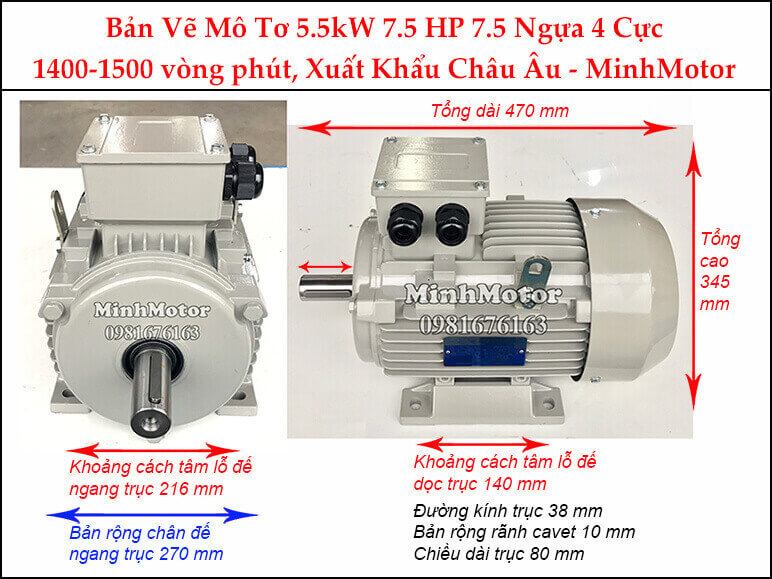

a) Motor Teco 7.5hp tốc độ 4 pole IE1

Motor Teco 7.5hp AESV 132S chân đế 4 pole IE1

• Mã motor Teco 7.5  ngựa 5.5 kw: 132 S
• Điện áp: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 38 mm
• Rãnh cavet: 10 mm
• Tốc độ 4 pole 1400 - 1450 - 1500 vòng/phút
• Chiều dài động cơ: 466 mm
• Chiều rộng động cơ: 263 mm
• Khoảng cách tâm lỗ đế ngang trục: 216 mm
• Khoảng cách tâm lỗ đế dọc trục: 140 mm
• Chiều cao motor: 340.5 mm
• Khoảng cách từ tâm trục đến đất: 132 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 12 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

Motor Teco 7.5hp AESV 132S mặt bích 4 pole IE1

• Mã motor Teco 5.5 kw 7.5 ngựa: 132 S
• Điện áp: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 38 mm
• Rãnh cavet: 10 mm
• Tốc độ 4 pole, 1400 - 1450 - 1500 vòng/phút
• Chiều dài động cơ: 456 mm
• Chiều rộng động cơ: 360 mm
• Đường kính mặt bích ngoài: 300 mm
• Đường kính vành định vị ngoài: 230 mm
• Chiều dài trục: 80 mm
• Chiều cao motor: 360.5 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 12 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

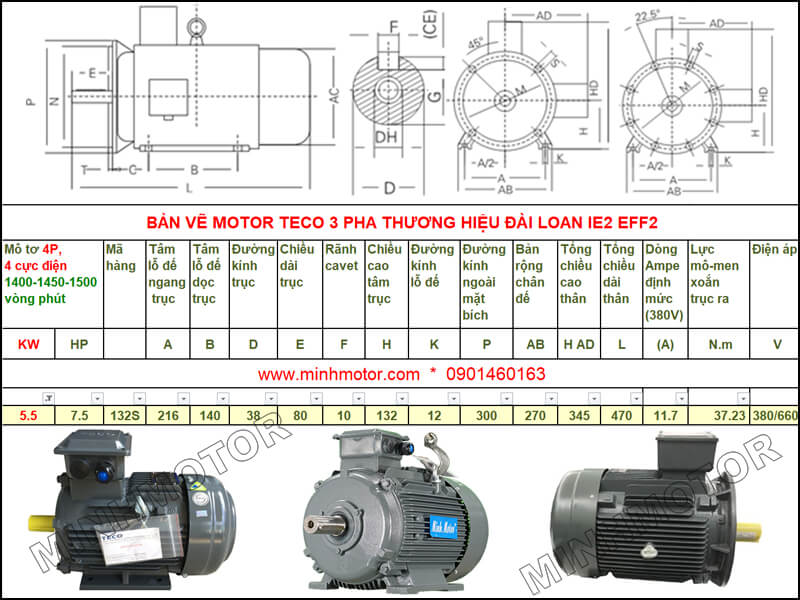

b) Motor Teco 7.5hp tốc độ 4 pole IE2

Motor Teco 7.5hp AESV 132S chân đế 4 pole IE2

• Mã motor Teco 7.5 ngựa 5.5 kw: 132S
• Điện áp: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 38 mm
• Rãnh cavet: 10  mm
• Tốc độ 4 pole 1400 - 1450 - 1500 vòng/phút
• Chiều dài động cơ: 466 mm
• Chiều rộng động cơ: 263 mm
• Khoảng cách tâm lỗ đế ngang trục: 216 mm
• Khoảng cách tâm lỗ đế dọc trục: 140 mm
• Chiều cao motor: 340.5 mm
• Khoảng cách từ tâm trục đến đất: 132 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 11.1 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

Motor Teco 5.5kw 7.5hp AEUV 132S mặt bích 4 pole IE2

• Mã motor Teco 5.5 kw 7.5 ngựa: 132 S
• Điện áp motor Teco 7.5Hp 5.5Kw 4 cực: 3 pha 380 v
• Tần số dòng điện motor Teco 7.5Hp 5.5Kw 1400 - 1500 vòng tua: 60 Hz
• Đường kính trục động cơ Teco 7.5Hp 5.5Kw 4 pole: 38 mm
• Rãnh cavet: 10 mm
• Tốc độ 4 pole, 1400 - 1450 - 1500 vòng/phút
• Chiều dài động cơ: 456 mm
• Chiều rộng động cơ: 360 mm
• Đường kính mặt bích ngoài: 300 mm
• Đường kính vành định vị ngoài: 230 mm
• Chiều dài trục động cơ  Teco 7.5Hp 5.5Kw 1400 - 1500 vòng tua: 80 mm
• Chiều cao motor: 360.5 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 11.1 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

c) Motor Teco 7.5hp tốc độ 2 pole IE1

Động cơ Teco 7.5hp AESV 132S chân đế 2 pole IE1

• Mã motor Teco 7.5 ngựa 5.5 kw: 132S
• Điện áp motor Teco 7.5Hp 5.5Kw 2 cực: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục động cơ Teco 7.5Hp 5.5Kw 2 pole: 38 mm
• Rãnh cavet motor Teco 7.5Hp 5.5Kw 2800 - 2900 - 3000 vòng tua: 10  mm
• Tốc độ 2 pole 2800 - 2900 - 3000 vòng/phút
• Chiều dài động cơ: 466 mm
• Chiều rộng động cơ: 263 mm
• Khoảng cách tâm lỗ đế ngang trục: 216 mm
• Khoảng cách tâm lỗ đế dọc trục: 140 mm
• Chiều cao động cơ Teco 7.5Hp 5.5Kw 2800 - 2900 - 3000 vòng tua: 340.5 mm
• Khoảng cách từ tâm trục đến đất: 132 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 11.2 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

Động cơ Teco 5.5kw 7.5hp AESU 132S mặt bích 2 pole IE1

• Mã motor Teco 5.5 kw 7.5 ngựa: 132 S
• Điện áp: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 38 mm
• Rãnh cavet: 10 mm
• Tốc độ 2 pole, 2800 - 2900 - 3000 vòng/phút
• Chiều dài động cơ: 456 mm
• Chiều rộng động cơ: 360 mm
• Đường kính mặt bích ngoài: 300 mm
• Đường kính vành định vị ngoài: 230 mm
• Chiều dài trục: 80 mm
• Chiều cao motor: 360 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 11.2 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

d) Motor Teco 5.5kw 7.5hp tốc độ 6 pole IE1

Motor Teco 5.5kw 7.5hp AESU 132M chân đế 6 pole IE1

• Mã motor Teco 7.5 ngựa 5.5 kw: 132M
• Điện áp motor Teco 7.5Hp 5.5Kw 6 cực: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục động cơ Teco 7.5Hp 5.5Kw 6 pole: 38 mm
• Rãnh cavet: 10  mm
• Tốc độ 6 pole 900 - 1000 vòng/phút
• Chiều dài động cơ: 466 mm
• Chiều rộng motor Teco 7.5Hp 5.5Kw 900 - 1000 vòng tua: 263 mm
• Khoảng cách tâm lỗ đế ngang trục: 216 mm
• Khoảng cách tâm lỗ đế dọc trục: 140 mm
• Chiều cao động cơ  Teco 7.5Hp 5.5Kw 900 - 1000 vòng tua: 340.5 mm
• Khoảng cách từ tâm trục đến đất: 132 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 14 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

Nếu quý vị cần motor Teco 7.5Hp 5.5Kw 4 pole 4 cực điện 1400 - 1500 vòng hoặc động cơ Teco 7.5Hp 5.5Kw 2 pole 2 cực 2800 - 2900 - 3000 RPM vui lòng liên hệ 0901460163 để được tư vấn.

4. Ứng dụng motor Teco 7.5HP 5,5kW theo số cực và kiểu lắp

• 2 cực (khoảng 2.900 vòng/phút, 18 Nm): bơm cấp nước khoảng 50 m³/giờ cột áp 25 m, bơm cứu hỏa dự phòng, quạt cao áp.
• 4 cực (khoảng 1.440 vòng/phút, 36,5 Nm): máy nén khí piston 7.5HP, máy nghiền búa, máy băm gỗ; ghép hộp giảm tốc cho máy trộn, xe phà.
• 6 cực (khoảng 950 vòng/phút, 55 Nm): quạt hút lò sấy, máy cán cao su, máy ép.

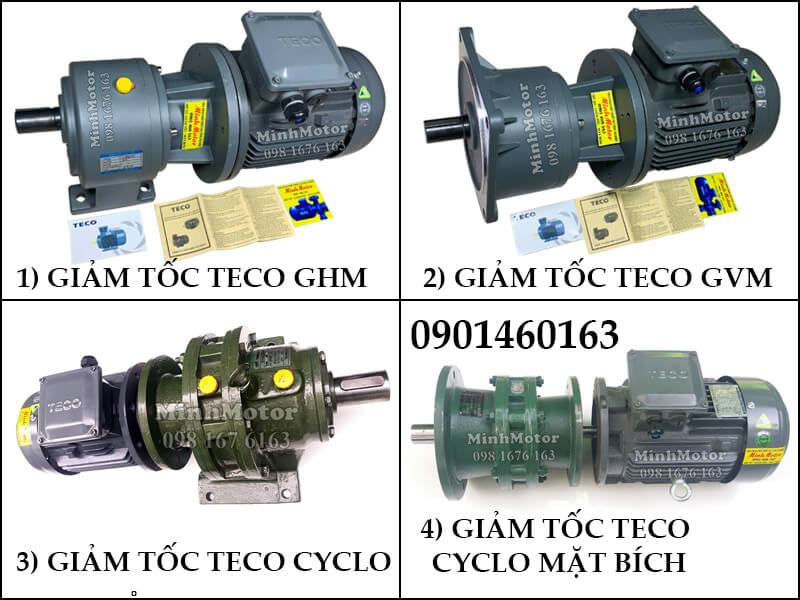

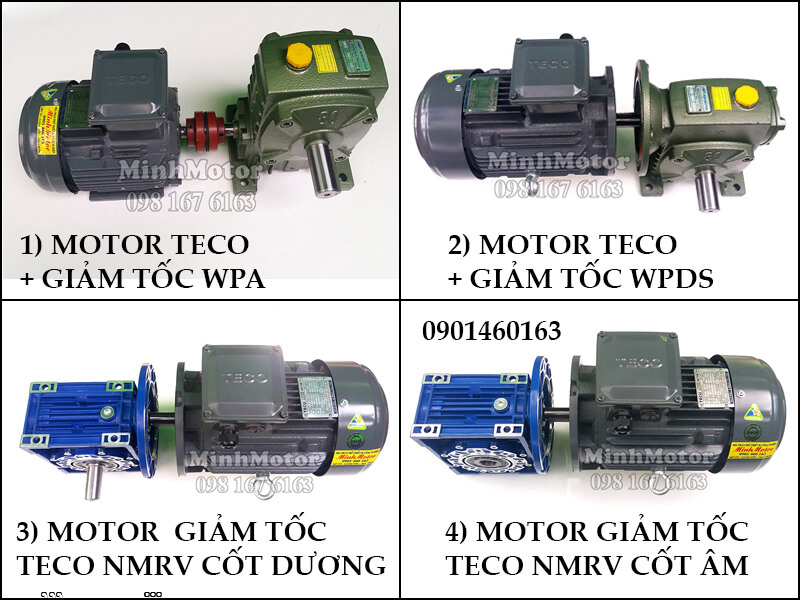

• Mặt bích AEUV: bơm liền trục, hộp giảm tốc mặt bích.

5. Ưu điểm motor Teco 7.5HP 5,5kW

• Cả 3 tốc độ cùng trục 38 mm, dùng chung lỗ puly, khớp nối.
• Bản 4 cực có IE2 cho máy chạy nhiều ca.
• Vỏ gang kín bụi, nước tạt.
• Dòng khoảng 11,3 A ở 380V.

6. Motor Teco 7.5HP kéo máy nén khí: puly và số dây đai

Máy nén khí piston 7.5HP thường chạy đầu nén khoảng 700–900 vòng/phút qua dây đai từ motor 4 cực. Ví dụ tính cho đầu nén 800 vòng/phút.

• Công suất truyền mỗi dây lấy theo bảng của hãng đai, ứng với đường kính puly nhỏ và tốc độ.
• Puly motor nhỏ hơn khoảng Ø125 với đai B làm đai mỏi nhanh và tăng lực căng lên trục 38 mm.
• Căng đai vừa đủ: ấn giữa nhánh đai lõm khoảng 1,5 mm cho mỗi 100 mm khoảng cách tâm.
• Máy nén khởi động có tải cần van xả khí đầu nén hoạt động để giảm dòng khởi động.

7. Câu hỏi thường gặp về motor Teco 7.5HP 5,5kW

• Motor Teco 7.5HP 5,5kW dòng bao nhiêu? Khoảng 11,3 A ở 380V với bản 4 cực đủ tải.
• Motor Teco 5,5kW trục bao nhiêu mm? 38 mm cho cả 2, 4, 6 cực; khung 132S (2 cực, 4 cực) và 132M (6 cực).
• Mô men motor Teco 5,5kW 4 cực bao nhiêu? Khoảng 36,5 Nm: 9550 × 5,5 ÷ 1.440; bản 6 cực khoảng 55 Nm.
• Motor Teco 7.5HP IE1 và IE2 khác gì? IE2 hiệu suất cao hơn, ít tổn hao hơn khi chạy liên tục; cùng khung 132S, lắp thay thế trên cùng bệ.
• Motor Teco 7.5HP kéo máy nén khí cần mấy dây đai? Khoảng 3 dây đai B với puly motor khoảng Ø145: công suất tính toán 5,5 × 1,3 ≈ 7,2 kW, mỗi dây khoảng 2,5–3 kW.
• Motor Teco 5,5kW 2 cực kéo bơm bao nhiêu khối? Khoảng 50 m³/giờ ở cột áp 25 m: P ≈ 1000 × 9,81 × (50 ÷ 3600) × 25 ÷ 0,7 ≈ 4,9 kW.
• Motor Teco 7.5HP khởi động sao tam giác được không? Được khi nhãn ghi 380V đấu tam giác (380/660V, 6 đầu dây); motor ghi 220/380V thì khởi động trực tiếp hoặc biến tần.
• Aptomat cho motor Teco 5,5kW bao nhiêu? Ở 380V: aptomat 25 A, contactor 18–25 A, rơ le nhiệt 9–13 A chỉnh khoảng 11,3 A, dây đồng 2,5–4 mm².
• Biến tần cho motor Teco 7.5HP cỡ nào? Biến tần 5,5kW 3 pha 380V cho bơm, quạt; máy nén, máy nghiền khởi động nặng chọn loại tải nặng hoặc cỡ 7,5kW.
• Motor Teco 5,5kW 6 cực dùng cho máy gì? Máy cần khoảng 950 vòng/phút và khoảng 55 Nm: quạt hút lò sấy, máy cán cao su, máy ép truyền đai.
• Motor Teco 7.5HP chạy máy nghiền búa được không? Được, motor 2 cực hoặc 4 cực truyền đai tới rôto búa; cấp liệu đều để dòng không vượt khoảng 11,3 A.
• Motor Teco 5,5kW mất pha có cháy không? Có thể cháy nếu chạy tiếp: mất 1 pha khi có tải làm dòng 2 pha còn lại tăng khoảng 1,7 lần; dùng rơ le bảo vệ mất pha hoặc rơ le nhiệt chỉnh đúng dòng.
• Motor Teco 7.5HP có bản mặt bích không? Có, mã AEUV khung 132, dùng cho bơm liền trục và hộp giảm tốc mặt bích.
