Hộp Số Giảm Tốc NMRV Size 75

Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp Số Giảm Tốc NMRV còn gọi là Hộp giảm tốc RV. Là loại hộp giảm tốc trục vít mặt bích (mặt loa) ứng dụng đa năng nhất trong nghề chế tạo máy, truyền động cơ học, gia công cơ khí.

Độ cứng của bề mặt răng lên đến 60 ± 2HRC

Giảm tốc NMRV size 75 thường lắp với mô tơ 1.5kw 2HP 2 ngựa 4P mặt bích; trục mô tơ: 24mm

1. Ưu điểm

  • Công nghệ chế tạo bánh răng tiên tiến
  • Thiết kế: Gọn, nhẹ, quay 360 độ giúp linh động mọi tư thế lắp đặt khó nhất.
  • Giá thành ưu đãi nhất, tuổi thọ lại dài lâu
  • Đa dạng chủng loại: đáp ứng được mọi nhu cầu sử dụng

Tỉ số truyền từ 1/5 tới 1/200, tốc độ trục ra từ 280 vòng phút tới dưới 1 vòng / 1 phút

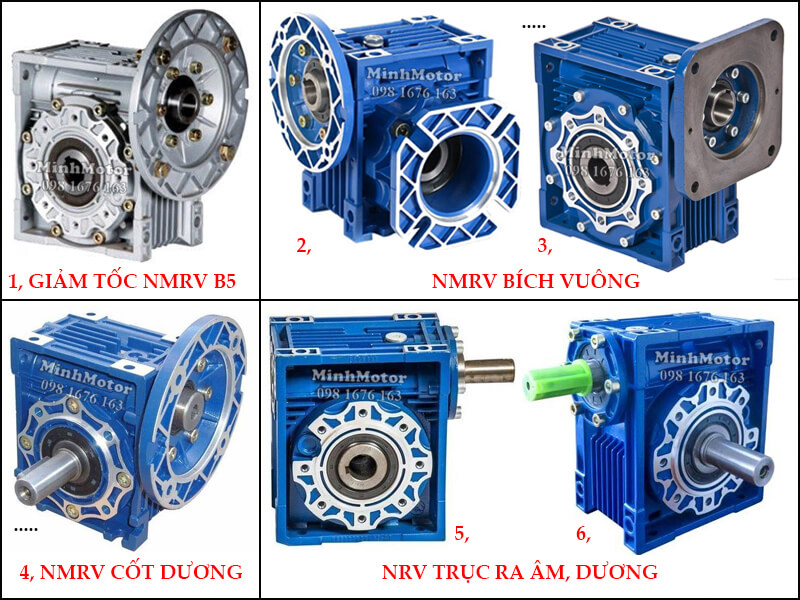

Kích cỡ phổ biến: NMRV size 40, 50, 63, 75, 90, 110,130, 150



2. Phương pháp lắp đặt – ứng dụng giảm tốc NRMV

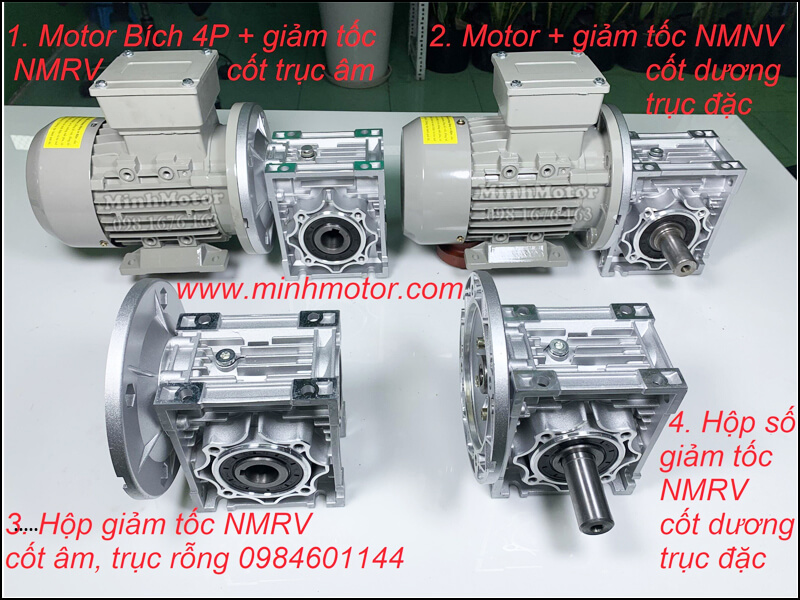

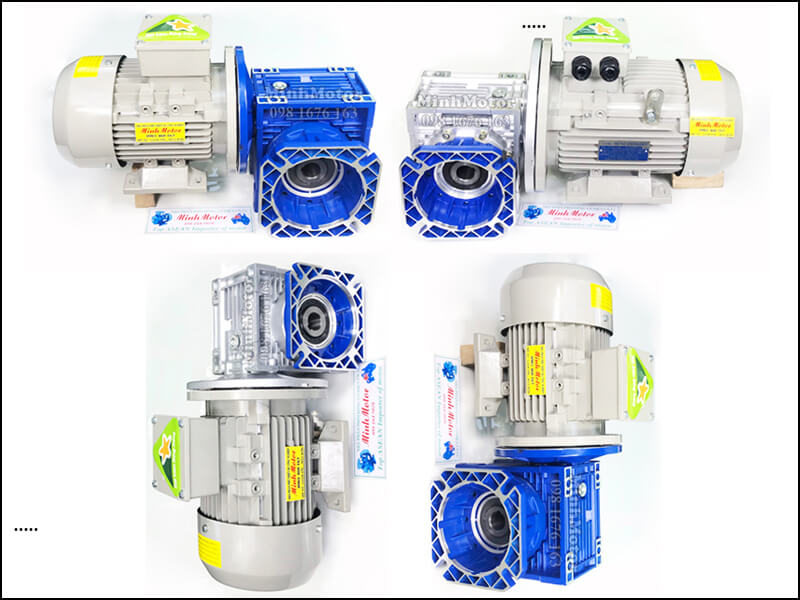

a) Hộp Số RV B5 mặt bích + Motor mặt bích B5 theo phương ngang, tiện dụng trong băng tải

[Ảnh]

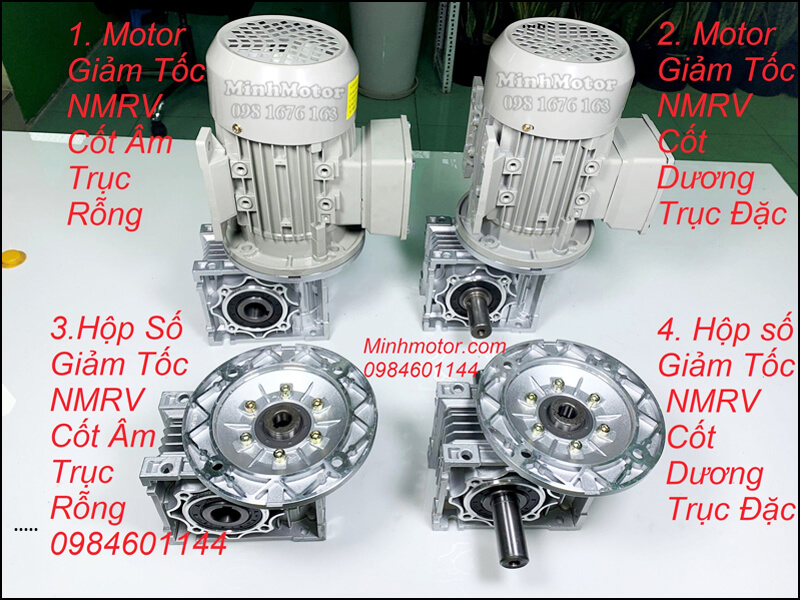

b) Hộp Số NMRV size 75 gắn động cơ5kw 2HP B5 theo phương dựng đứng, thuận tiện trong diện tích hạn hẹp

[Ảnh]

c) Giảm Tốc RV size 75 gắn mô tơ bích B14, mặt bích nhỏ gọn cho phép lắp đặt với nhiều loại động cơ khác nhau

[Ảnh]

d) Giảm tốc RV size 75 có mặt bích vuông ở trục ra, tạo sự vững chãi chống bị rung sốc.

[Ảnh]

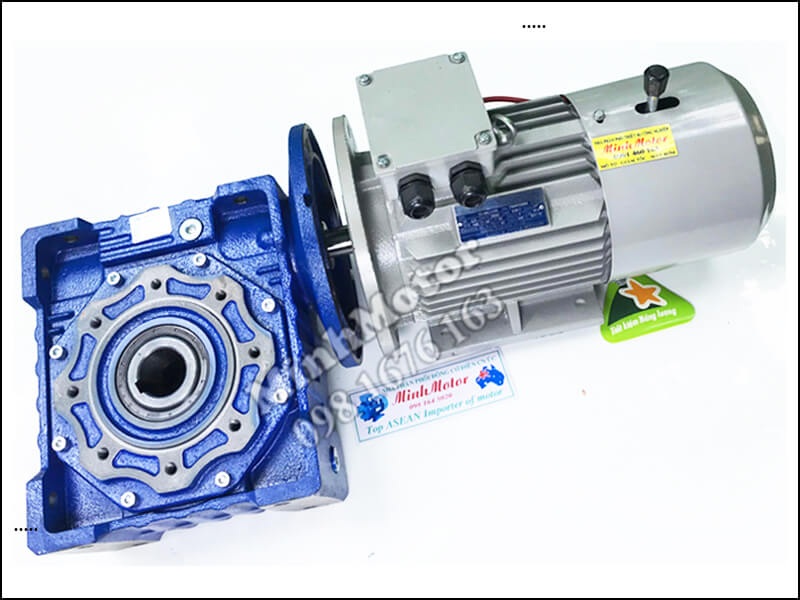

e) Giảm Tốc RV liền motor phanh từ.

Khi gắn trục dương vào, có thể hướng trục ngửa lên trên hoặc úp xuống dưới. Phanh thắng DC giúp cơ cấu truyền đồng ngừng ngay khi ngắt điện, đảm bảo sự an toàn.

[Ảnh]

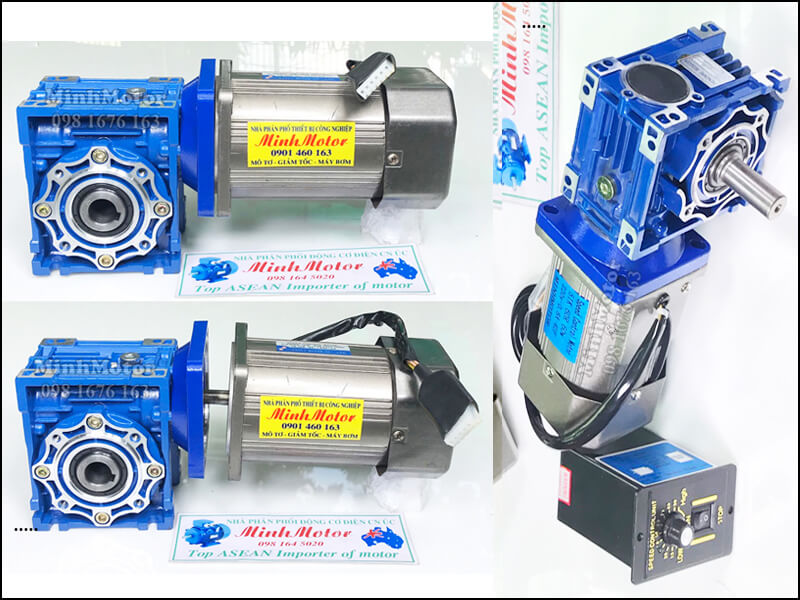

f) Hộp giảm tốc NMRV bích vuông ở trục vào kết nối với motor mini – mô tơ servo, mô tơ bước, step motor

Thường gặp trong điện tự động robot hóa

[Ảnh]

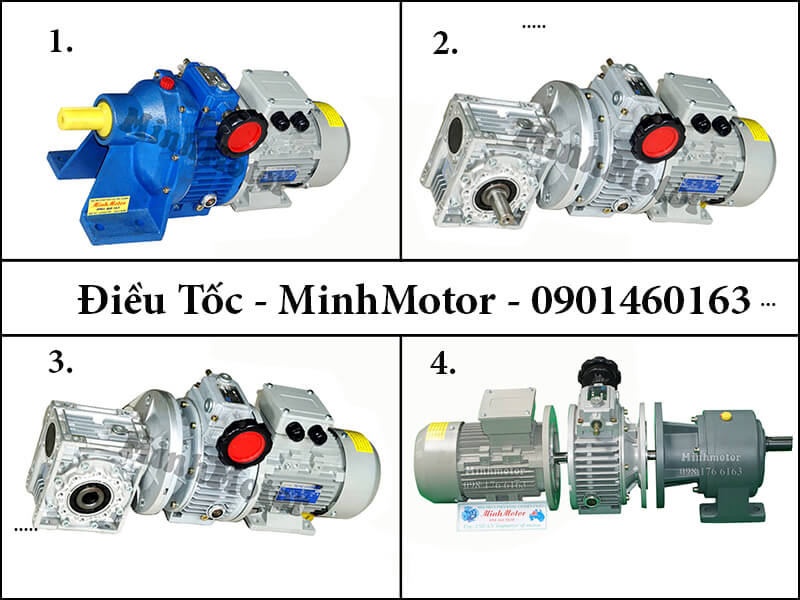

g) Hộp số RV + hộp điều tốc cơ ULD tạo ra motor biến đổi tốc độ, từ 10 tới 1000 vòng phút

h) Gearbox Gear reducer NMRV tạo motor giảm tốc 2 trục ra – trục đôi (double shaft)

[Ảnh]

i) NMRV size 75 gắn với motor thêm khớp nối giảm tốc tăng cường PC giảm thêm 2,7  lần

NMRV size 75 Ratio 50 (1:50) + PC sẽ thành ratio = 50 x 2.7 = 135. Tốc độ mô tơ sẽ giảm 135 lần

Trục ra là 1400/ 135 = 10.3 vòng/ 1 phút

[Ảnh]

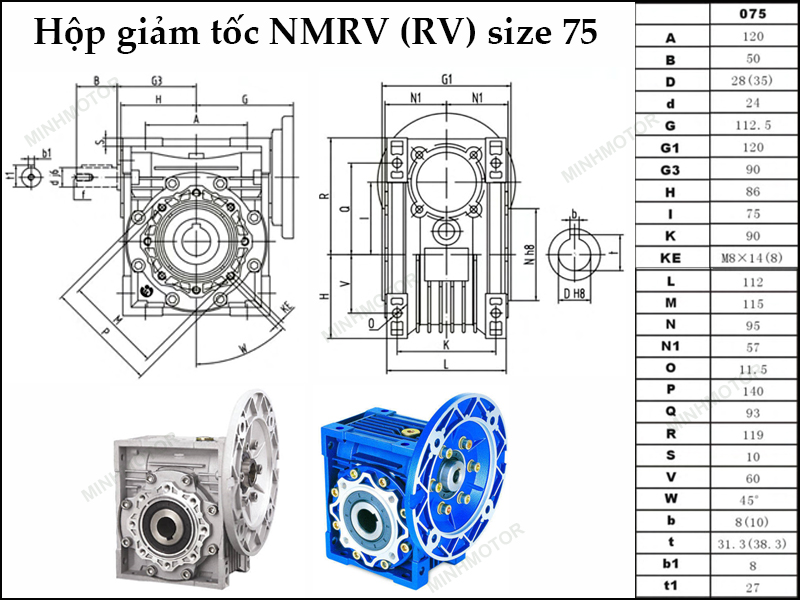

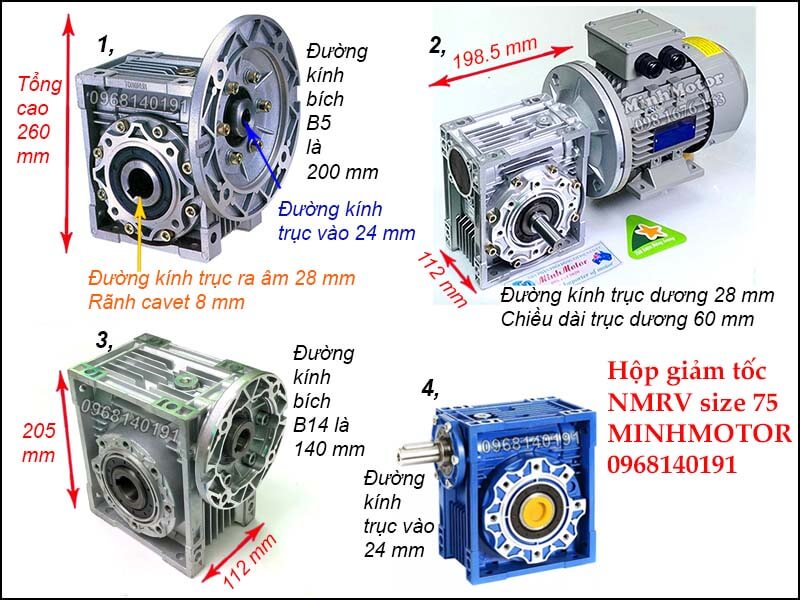

3. Bản vẽ hình học hộp giảm tốc NMRV 75 trục âm (mặt bích)

+ Khoảng cách giữa trục ra và trục vào: 63mm

+ Đường kính trục cốt lỗ vào: 24 mm

+ Đường kính cốt trục ở lỗ ra: 28 mm

[Ảnh]

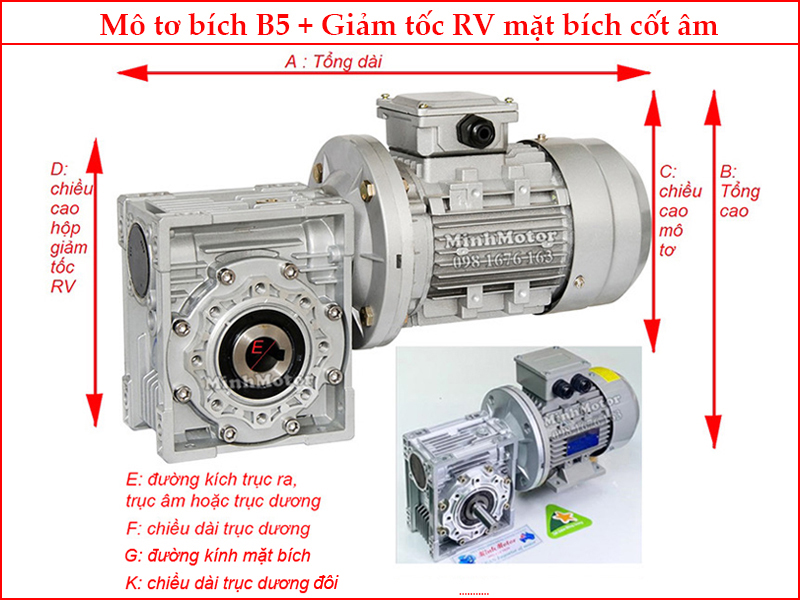

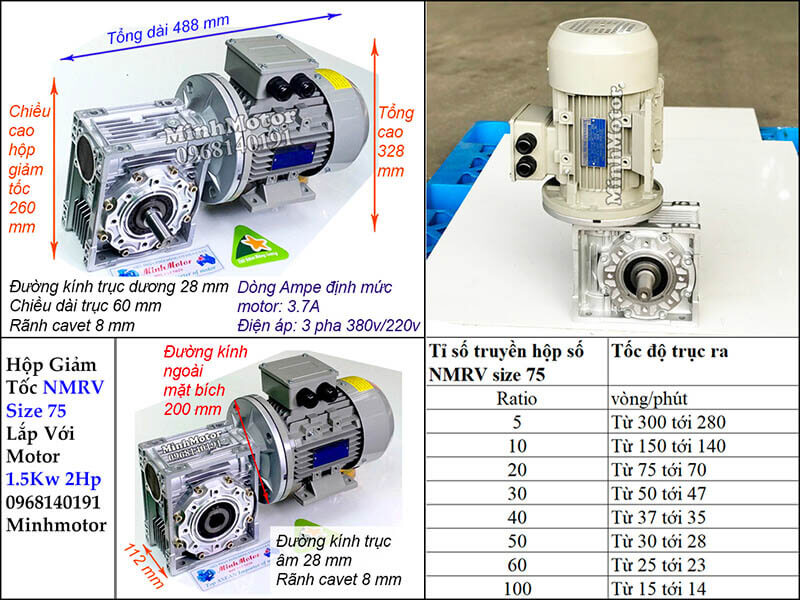

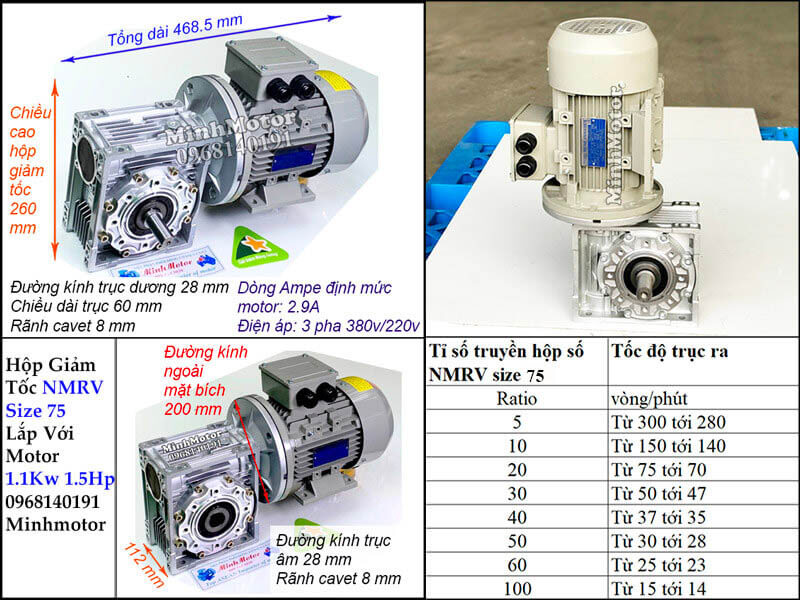

4. Thông số kỹ thuật khi gắn motor 1.5kw 2HP mặt bích B5 + hộp số NMRV 75

Tổng chiều dài giảm tốc  + motor: A =  488 mm

Tổng chiều cao B = 328 mm

Đường kính trục ra E = 28 mm

[Ảnh]

F: chiều dài trục ra – trục dương của hộp số: 60 mm

Đường kính trục âm vào hộp số = đường kính trục mô tơ = 24 mm

Dòng điện ampe định mức: 3.7 (A)



5. Phương pháp tính tốc độ trục ra, các lựa chọn tỉ số truyền giảm tốc RV size 75

Ratio 10, tỉ số truyền 10, 1:10 thì tốc độ trục ra là 1400 / 10 = 140 vòng phút

Ratio 20, tỉ số truyền 20, 1:20 thì tốc độ trục ra là 1400 / 20 = 70 vòng phút

Ratio 30, tỉ số truyền 30, 1:30 thì tốc độ trục ra là 1400 / 30 = 47 vòng phút

Ratio 60, tỉ số truyền 60, 1:60 thì tốc độ trục ra là 1400 / 60 = 23 vòng phút

Ratio 100, tỉ số truyền 100, 1:100 thì tốc độ trục ra là 1400 / 100 = 14 vòng phút



6. Video clip hộp số giảm tốc NMRV hình ảnh thực tế tại kho hàng MINHMOTOR
