Hộp Giảm Tốc WPA Size 120

Hộp giảm tốc WPA size 120 là hộp số trục vít bánh vít kiểu chân đế nằm ngang, có trục vào (trục vít) nằm ở phía dưới và trục ra (bánh vít) nằm ở phía trên vuông góc. Khoảng cách từ tâm trục vào đến tâm trục ra 120mm, tỉ số truyền 1/5 đến 1/60.

1) Thông số kỹ thuật hộp số WPA120

• Model/Kiểu dáng: WPA size 120 (chân đế, cốt vào dưới).
• Khoảng cách tâm: 120mm
• Đường kính trục vào (cốt dương): 30mm (cavet 8mm).
• Đường kính trục ra (cốt dương): 45mm (cavet 12mm).
• Tỷ số truyền (i): 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60.
• Động cơ tương thích: 2.2 kW – 3.7 kW (3HP} – 5 HP), 4 cực 1400 rpm.
• Trọng lượng: Khoảng 42 – 48kg.

2) Ứng dụng hộp giảm tốc WPA 120

• hệ thống tời nâng hàng, thang máy tải hàng nhẹ
• Máy trộn bê tông quy mô nhỏ, máy cán tôn
• Băng tải kho bãi nặng, máy ép viên phân bón, máy nén gạch
• Thiết bị vắt nước công nghiệp và máy khuấy hóa chất đặc.

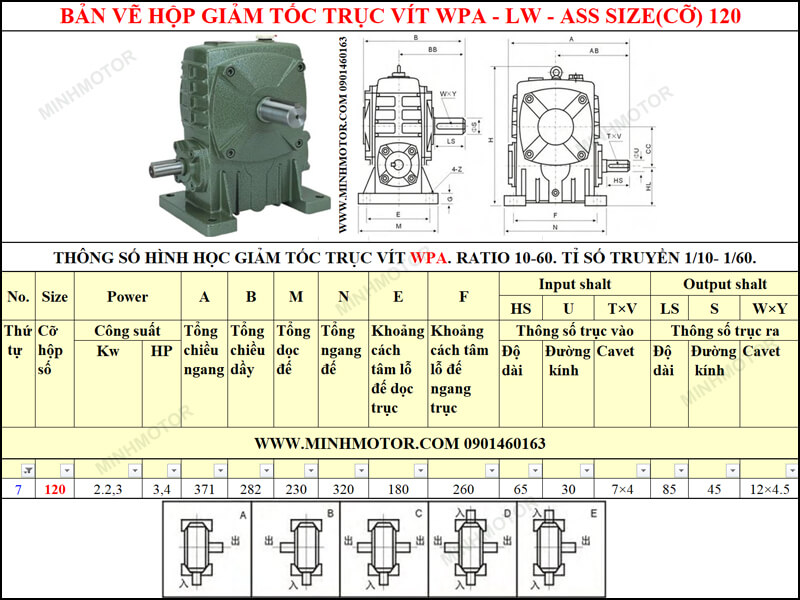

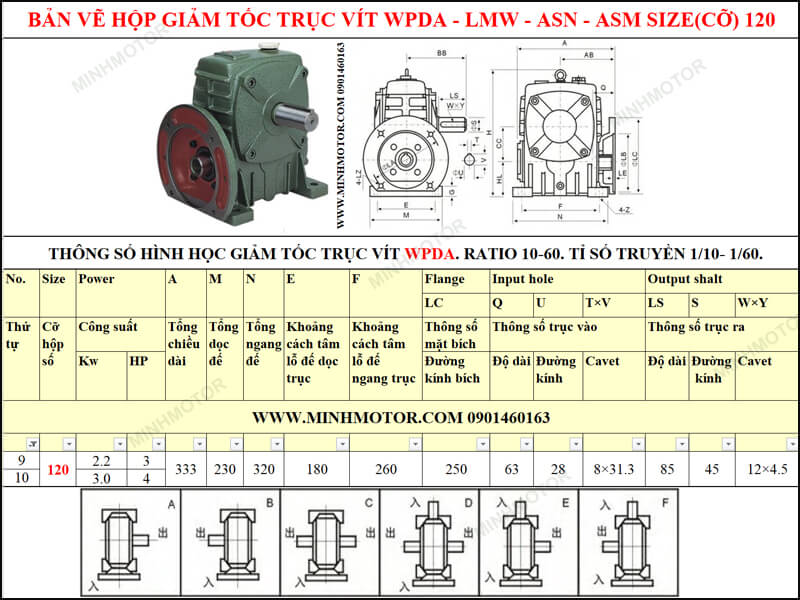

3) Bản vẽ hộp giảm tốc WPA size 120

Hộp số giảm tốc size 120 WPA có thông số như sau:

• Đường kính trục vào = 30 mm, chiều dài trục= 65 mm
• Đường kính trục ra = 45 mm, chiều dài trục = 85 mm
• Khoảng cách lỗ chân đế (Dài x Rộng): 260x180mm (dùng bu lông gá M14)
• Công nghệ sản xuất: Đài Loan
• Trục cốt vào ở phía dưới trục ra
• Tỷ số truyền i: 5, 10, 15, 20, ... 50, 60
• Thường dùng cho motor 3 pha chân đế 2.2kw 3 hp

Video sản phẩm thực tế hộp giảm tốc WPA size 120

4) Ưu điểm hộp số giảm tốc WPA 120

• Vỏ gang dày dặn chống rung lắc, trục ra 45 mm chịu lực uốn kéo tốt.
• Khả năng tự hãm cao ở tỉ số truyền từ 1/30 giúp chống trượt tải nâng
• Cơ chế truyền động trục vít vận hành êm ái, bền bỉ.

5) Cấu tạo hộp giảm tốc WPA 120

Hộp giảm tốc WPA 120 có cấu tạo của hộp giảm tốc trục vít như sau:

• Vỏ đúc bằng gang gray FC20 chịu lực;
• Trục vít đúc từ thép hợp kim S45C nhiệt luyện độ cứng cao;
• Bánh vít làm bằng hợp kim đồng thau pha phốt phốt (CuSn12/PBC2);
• Vòng bi đỡ trục đập tải nặng và phốt dầu cao su chịu nhiệt chống rò rỉ.

6) Bảng tra lực mô men của hộp giảm tốc size 120 WPA trục vít

7) Cách chọn lực tải khi thiết kế tời, thang máy chở hàng với WPA size 120

Giả sử tang cuốn cáp đường kính D = 200mm = 0.2m (Bán kính R = 0.1m), Hệ số phục vụ Fs >= 1.4. Tốc độ động cơ vào 1400 rpm.

a) Công thức tính lực tải

• Tốc độ tuyến tính tang cuốn: v = pi x D x n2 / 60 => n2 ~ 95.5 x v (vòng/phút)

• Lực nâng an toàn P tải = T2 / 0.14 (N) => M tải = P tải / 9.81

b) Bảng tra cứu lực tải và tốc độ tời khi sử dụng giảm tốc WPA120

(Lưu ý: Với tốc độ nâng cao > 20m/phút trên tang 200 mm, nên tăng đường kính tang cuốn hoặc chuyển sang dòng hộp số bánh răng hành tinh/bánh răng nghiêng K/R để đảm bảo hiệu suất).

8) Cách lắp đặt và bảo trì hộp số WPA120 trục vít

• Lắp đặt:

  • Siết chặt chân đế trên khung thép chịu lực phẳng mịn.
  • Căn chỉnh trục vào 30mm và trục ra 45mm bằng đồng hồ so đảm bảo độ lệch tâm < 0.05mm.
  • Thay nút nhựa bằng ốc thông hơi đi kèm trước khi cho máy chạy.

• Bảo trì:

  • Thay dầu bôi trơn lần đầu sau 100 giờ.

  • Định kỳ thay dầu mỗi 2.500 – 3.000giờ.

  • Dùng dầu bánh răng công nghiệp VG 320 hoặc VG 460 (dung tích khoảng 1.8 – 2.2), duy trì mức dầu ở giữa mắt thăm.

Mời tham khảo video lắp đặt hộp số motor WPA size 120 dưới đây;

9) FAQ khi chế tạo, sử dụng, bảo quản và các lỗi thường gặp với hộp số WPA120

• Hộp số WPA 120 khi xuất xưởng đã châm sẵn dầu chưa? Trả lời: Chưa. Người dùng bắt buộc phải châm khoảng 1.8 – 2.2 lít dầu bánh răng VG 320/460 trước khi vận hành.
• Tại sao hộp số mới châm dầu chạy 30 phút đã bị rò rỉ (xì) dầu ở phốt trục? Trả lời: Do quên chưa tháo bỏ phích kín và thay bằng ốc thông hơi, khí nóng giãn nở tăng áp suất đẩy dầu qua phốt.
• Nguyên nhân vỏ hộp số bị nóng vượt 85 độC khi hoạt động? Trả lời: Thiếu dầu bôi trơn gây ma sát khô, hoặc căn chỉnh khớp nối bị lệch tâm gây biến dạng nén ổ bi.
• Tỷ số truyền nào an toàn nhất để làm tời nâng chống trượt tải? Trả lời: Tỷ số 1/30 đến 1/60 có tính tự khóa cơ học tốt; tuy nhiên vẫn khuyến cáo dùng motor có phanh từ đi kèm.
• Động cơ vẫn quay nhưng trục ra 45 mm đứng yên là bị lỗi gì? Trả lời: Bị quá tải đột ngột hoặc kẹt cơ khí làm trục vít thép bào nhẵn hoàn toàn răng đồng của bánh vít bên trong.
