Hộp giảm tốc WPA100 là dòng
hộp số giảm tốc trục vít bánh vít WPA, có khoảng cách tâm trục 100 mm. Hộp số WPA sử dụng bộ truyền trục vít thép hợp kim ăn khớp với bánh vít đồng. Thiết kế đầu vào
trục dương, kết nối linh hoạt với động cơ thông qua khớp nối, puly hoặc bộ truyền xích. Đây là model được sử dụng rất phổ biến trong chế tạo máy, băng tải và các hệ thống tự động hóa tải trung bình.1) Thông số kỹ thuật hộp giảm tốc WPA size 100
- Khoảng cách tâm trục: 100 mm.
- Tỷ số truyền tiêu chuẩn: 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60.
- Đường kính trục vào: Ø25 mm.
- Đường kính trục ra: Ø75 mm.
- Then trục vào: 7 × 4 mm.
- Then trục ra: 10 × 4.5 mm.
- Công suất motor phù hợp: 1.5 kW đến 2.2 kW.
- Dung tích dầu: khoảng 3 lít.
- Trọng lượng: khoảng 35 đến 40 kg.
- Kiểu lắp: chân đế nằm ngang.
2) Ứng dụng hộp giảm tốc WPA 100
- Băng tải công nghiệp, máy đóng gói
- Máy khuấy hóa chất, máy sản xuất thức ăn chăn nuôi
- Máy ép viên, máy sấy nông sản, máy chế biến thực phẩm
- Thiết bị xử lý nước thải, máy sản xuất gỗ và cơ cấu nâng hạ tải nhẹ.

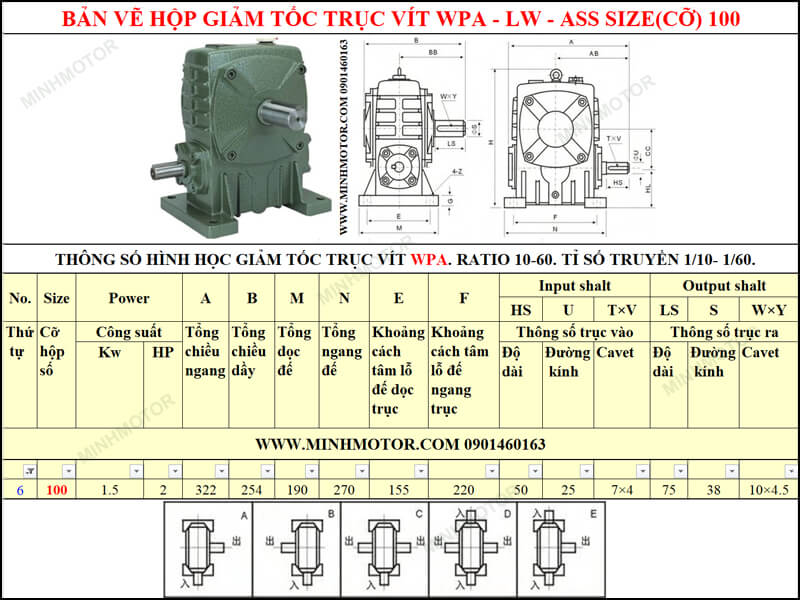

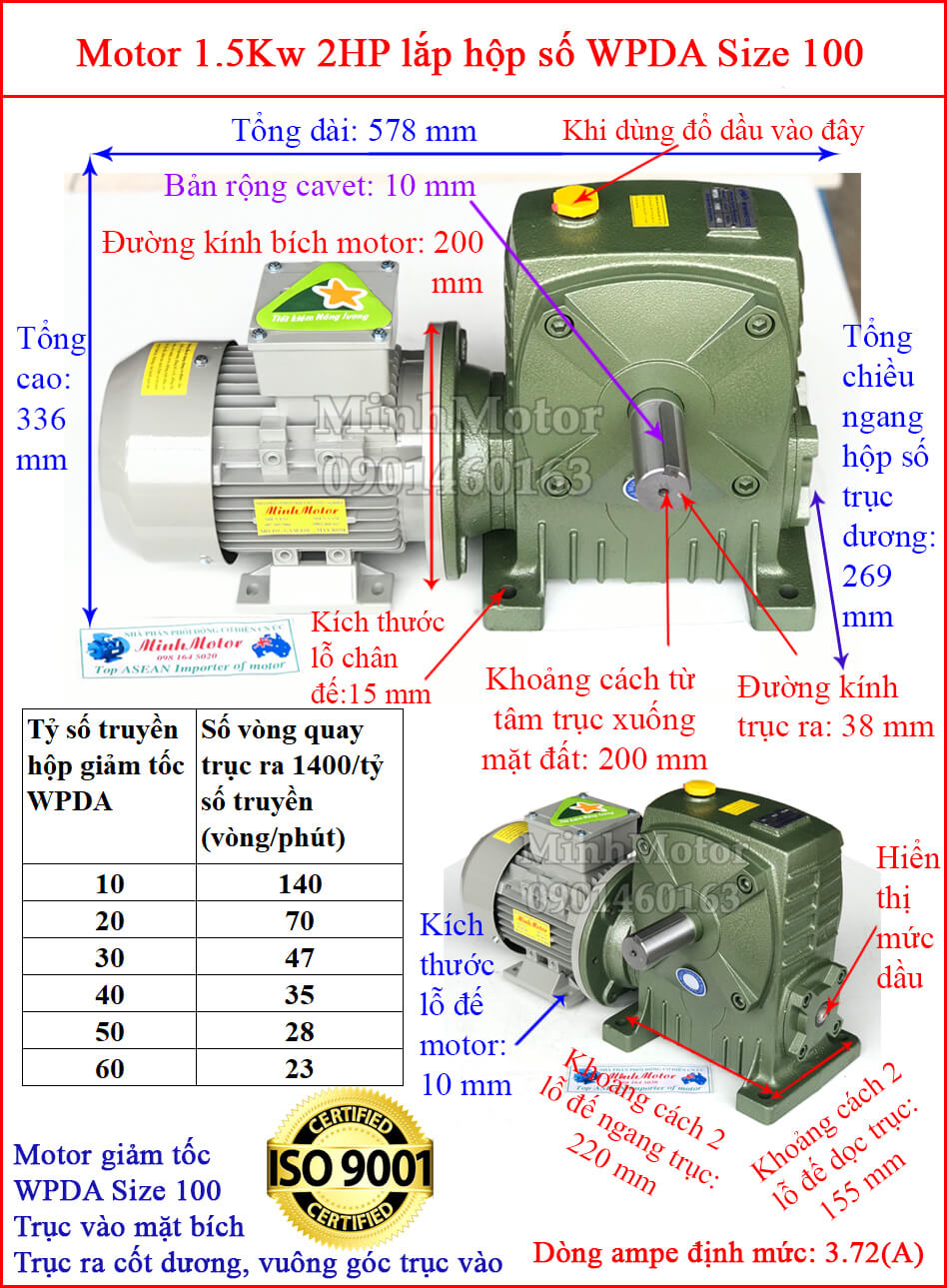

3) Bản vẽ hộp giảm tốc WPA size 100
Hộp giảm tốc size 100 WPA có thông số như sau:
- Đường kính trục vào = 25mm, chiều dài trục= 50mm
- Đường kính trục ra = 38mm, chiều dài trục = 75mm
- Trục cốt vào ở phía dưới trục ra
- Tỉ số truyền i: 5, 10, 15, 20, 25,... 50, 60
- Rãnh cavet vào: 7 mm
- Đường kính lỗ đế: 15 mm
Video sản phẩm thực tế hộp giảm tốc WPA size 100
4) Cấu tạo hộp số giảm tốc WPA 100
- Trục vít thép hợp kim nhiệt luyện.
- Bánh vít đồng thiếc chịu mài mòn.
- Trục ra thép cường độ cao.
- Vỏ gang FC25 đúc nguyên khối.
- Vòng bi chịu tải.
- Phớt dầu chống rò rỉ.
- Kính thăm dầu.
- Nút thông hơi.
- Nút châm dầu.
- Nút xả dầu.
5) Ưu điểm hộp số WPA 100 trục vít
- Mô men lớn trong kích thước nhỏ.
- Giá thành hợp lý.
- Độ ồn thấp.
- Chịu tải liên tục tốt.
- Dễ kết nối với nhiều loại động cơ.
- Bảo trì đơn giản.
- Phụ tùng dễ thay thế.
- Tuổi thọ bánh vít cao.
- Tiết kiệm không gian lắp đặt.
- Thích hợp nhiều ngành công nghiệp.
6) Bảng Tra Mô Men, Công Suất Motor Và Loại Máy Sử Dụng hộp số WPA100
Hộp giảm tốc WPA 100 lắp với động cơ 4 cực có tốc độ vào 1500 vòng / phút, tra cứu bảng momen và công suất mô tơ dưới đây:
| Tỷ số truyền | Mô men đầu ra (Nm) | Motor đề nghị | Loại máy thường dùng |
|---|
| 1/10 | 193 | 1.5 kW | Băng tải mini |
| 1/15 | 237 | 1.5 kW | Máy trộn |
| 1/20 | 258 | 1.5 kW | Máy đóng gói |
| 1/25 | 284 | 1.5 kW | Máy ép viên |
| 1/30 | 277 | 1.5 kW | Máy chế biến thực phẩm |
| 1/40 | 291 | 2.2 kW | Máy nghiền mini |
| 1/50 | 257 | 2.2 kW | Tời điện mini |
| 1/60 | 229 | 2.2 kW | Thang tải nhỏ |
Khuyến nghị sử dụng tỷ số truyền WPA100 theo từng loại máy:
- Băng tải: 1/20 - 1/30
- Máy khuấy: 1/30 - 1/50
- Máy ép viên: 1/25 - 1/40
- Tời kéo: 1/40 - 1/60
- Thang hàng: 1/50 - 1/60
Trong thực tế cơ khí, WPA100 tỷ số truyền 1/30 và 1/40 là hai model được sử dụng nhiều nhất nhờ cân bằng tốt giữa tốc độ và lực kéo.
7) Cách Chọn WPA100 Khi Thiết Kế Tời Và Thang Máy Chở Hàng
a) Bài toán thiết kế
- Đường kính tang cáp D = 180 mm.
- Tốc độ động cơ: 1450 vòng/phút.
- Hệ số phục vụ Fs ≤ 1.4.
b) Cách chọn tỷ số truyền WPA100 theo tốc độ đầu ra
Công thức tính: V = π × D × n
Trong đó:
- D = 0.18 m
- n = tốc độ đầu ra
| Tỷ số truyền | Tốc độ đầu ra (rpm) | Tốc độ nâng (m/phút) |
|---|
| 1/10 | 145 | 82 |
| 1/15 | 96.7 | 54.7 |
| 1/20 | 72.5 | 41 |
| 1/25 | 58 | 32.8 |
| 1/30 | 48.3 | 27.3 |
| 1/40 | 36.3 | 20.5 |
| 1/50 | 29 | 16.4 |
| 1/60 | 24.2 | 13.7 |
c) Cách chọn WPA100 và mô tơ theo trọng tải
Công thức tính: T = F × D ÷ 2
Trong đó:
- T = mô men yêu cầu (Nm)
- F = tải trọng (N)
- D = đường kính tang (m)
Khi thiết kế tời hoặc thang tải hàng, nên chọn mô men hộp số lớn hơn ít nhất 1.4 lần tải thực tế để đảm bảo tuổi thọ.
| Trọng tải | Công suất motor |
|---|
| 200 kg | 0.75 kW |
| 300 kg | 1.1 kW |
| 500 kg | 1.5 kW |
| 700 kg | 2.2 kW |
| 1000 kg | 3 kW |
8) Hướng dẫn lắp đặt và vận hành hộp số WPA size 100 trục vít
- WPA100 cần được lắp trên bề mặt cứng vững, tránh rung động lớn.
- Khi kết nối motor bằng khớp nối hoặc dây đai phải kiểm tra độ đồng tâm kỹ lưỡng.
- Trước khi vận hành phải kiểm tra mức dầu qua mắt thăm dầu. Sau 100 giờ đầu tiên nên thay dầu mới, sau đó thay định kỳ mỗi 2.500 đến 4.000 giờ.
- Nên sử dụng dầu bánh răng công nghiệp ISO VG220 hoặc VG320.
- Kiểm tra nhiệt độ hoạt động, độ rung, vòng bi và phớt dầu để phát hiện sớm các dấu hiệu bất thường.
Mời tham khảo video hướng dẫn chi tiết cách lắp đặt hộp số động cơ WPA size 100 dưới đây:
9) FAQ Khi Chế Tạo Máy Và Sử Dụng WPA100 trục vít
a) WPA100 có thể kéo tải 500 kg không?
Có. Với tỷ số truyền từ 1/40 đến 1/60 và động cơ từ 1.5 kW đến 2.2 kW, WPA100 hoàn toàn có thể đáp ứng tải khoảng 500 kg trong nhiều ứng dụng thực tế.
b) Vì sao hộp số bị nóng?
Các nguyên nhân phổ biến:
- Thiếu dầu bôi trơn.
- Dầu sai độ nhớt.
- Làm việc quá tải.
- Trục lắp lệch tâm.
- Ổ bi mòn.
- Lỗ thông hơi bị tắc.
c) Hộp số bị rò dầu xử lý thế nào?
Kiểm tra phớt dầu, nắp ổ bi và mức dầu trong hộp số. Rất nhiều trường hợp xảy ra do châm dầu vượt mức cho phép.
d) Có thể dùng motor 3 kW không?
Có thể, nhưng chỉ nên áp dụng cho chế độ tải ngắn hạn hoặc có tính toán kiểm tra mô men đầy đủ.
e) Lỗi phổ biến nhất của người dùng là gì?
- Chọn sai tỷ số truyền.
- Không thay dầu định kỳ.
- Chạy quá tải liên tục.
- Lắp lệch tâm.
- Không kiểm tra độ mòn vòng bi.
