Hộp giảm tốc WPA size 175 hay hộp số giảm tốc wpa size 175 là hộp giảm tốc trục vít bánh vít đơn cấp có khoảng cách tâm trục 175 mm. WPA175 trục vào ở dưới chuyên dùng cho các ứng dụng tải trung bình đến tải nặng cần mô-men lớn. Trục vít bằng thép và bánh răng giảm tốc bằng đồng thau có khả năng chịu tải cao, lực hướng kính tốt và phù hợp với các cơ cấu tời nâng, thang nâng hàng, băng tải nặng và máy công nghiệp làm việc liên tục.

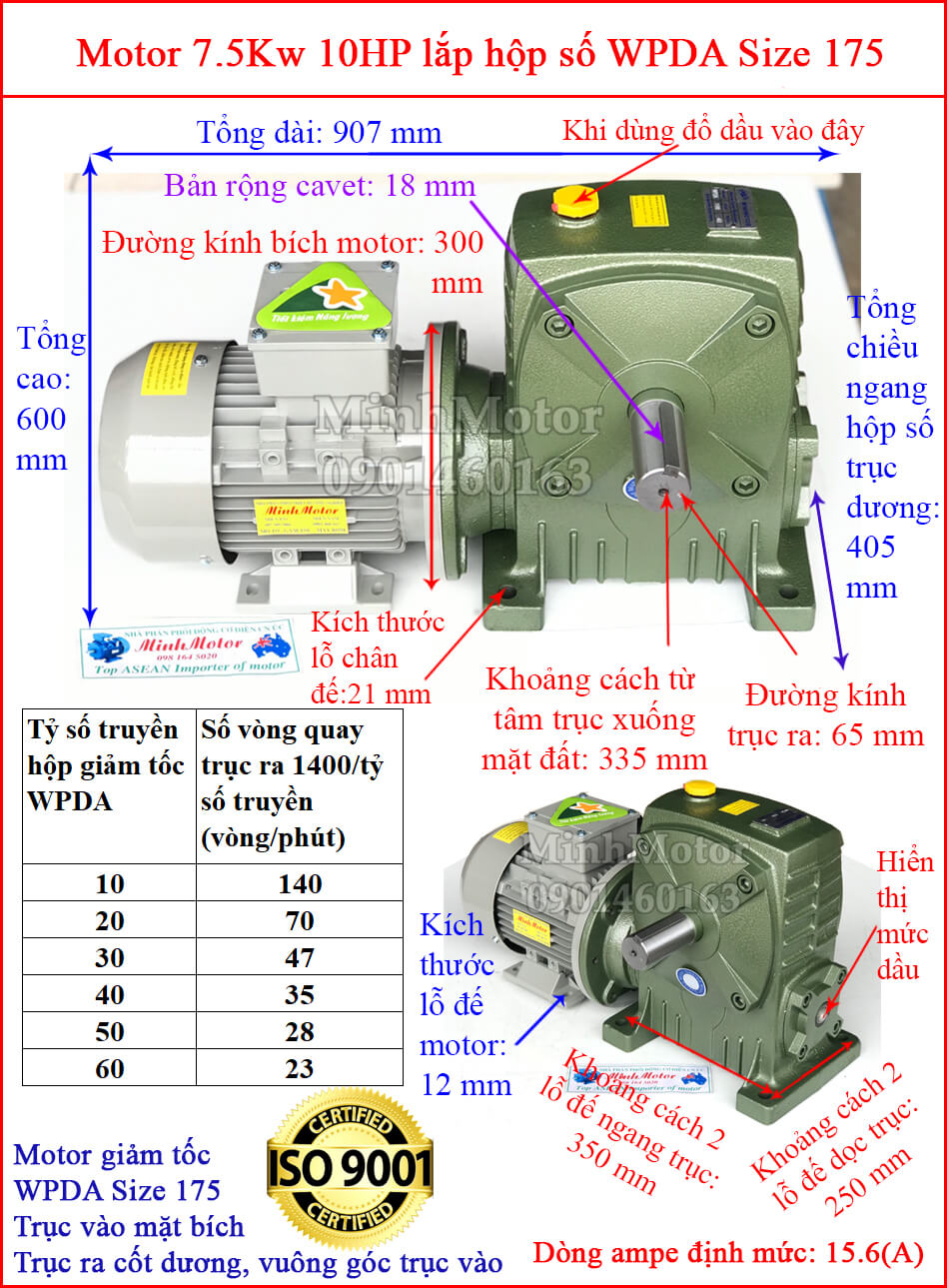

Lắp cho motor 3 pha 7.5kw 10hp 1400 - 1500 vòng/phút
4) Cấu tạo hộp giảm tốc WPA size 175 trục vít
Trụcvítthéphợpkimnhiệtluyện.
Bánhvítđồngthiếcchịumàimòn.
ThânhộpgangđúcFC.
Ổbitảitrọnglớn.
Phớtchắndầu.
Nắpthônghơi.
Cửathămdầu.
Bulôngđịnhvịchínhxác.
Trụcrađặcđườngkínhlớn.
5) Ưu điểm nổi bật của WPA 175
Mô-men đầu ra lớn.
Hoạtđộngêm.
Độ rung thấp.
Tựhãmtươngđốiởtỷsốtruyềncao.
Dễ gia công và kết nối với máy.
Giáthànhthấphơnhộpsốbánhrăngcôngsuấttươngđương.
Chịutảivađậptốt.
Bảotrìđơngiản.
Thíchhợpvớimôitrườngcôngnghiệpnặng.
Phụtùngdễthaythế.
6) Bảng tra cứu mô-men WPA 175 theo tỷ số truyền và công suất động cơ khi chế tạo máy
Điểm đặc biệt của WPA175 là mô-men luôn duy trì trên 800 Nm ở toàn bộ dải tỷ số truyền,giúpđápứngtốtcáccơcấunânghạtảilớnmàkhôngcầnchuyểnsanghộpsốhaicấp.
Tỷ số truyền
Mô men cực đại (Nm)
Đường kính trục ra
Đường kính trục vào
Motor khuyến nghị
Thường dùng cho
1/10
823
Ø65 mm
Ø45 mm
5.5 kW
Băng tải nặng
1/15
958
Ø65 mm
Ø45 mm
5.5 kW
Máy trộn
1/20
1.091
Ø65 mm
Ø45 mm
5.5 - 7.5 kW
Máy ép
1/25
1.044
Ø65 mm
Ø45 mm
5.5 kW
Máy cán
1/30
1.221
Ø65 mm
Ø45 mm
7.5 kW
Tời hàng
1/40
1.189
Ø65 mm
Ø45 mm
7.5 kW
Thang nâng
1/50
1.133
Ø65 mm
Ø45 mm
4 - 5.5 kW
Cuốn cáp
1/60
1.127
Ø65 mm
Ø45 mm
4 kW
Nâng hạ chậm
7) Hướng dẫn lắp đặt và bảo trì WPA175 giảm tốc
Lắp đặt trên bệ thép hoặc bệ bê tông có độ cứng cao.
Kiểm tra đồng tâm giữa động cơ và hộp số trước khi vận hành.
Sử dụng dầu bánh răng theo tiêu chuẩn ISO VG220-460.
Sau 100 giờ vận hành đầu tiên cần thay dầu mới, các lần tiếp theo thay sau mỗi 2500 giờ hoạt động.
Thường xuyên kiểm tra nhiệt độ dầu, độ rung, tiếng ồn, độ kín phớt và độ chặt của bu lông.
Nhiệt độ làm việc nên duy trì dưới 95°C.
Mời tham khảo video hướng dẫn lắp đặt hộp số motor WPA size 175 dưới đây.
8) Cách chọn WPA175 cho tời và thang nâng hàng
a) Các bước chọn WPA175 cho tời nâng
Bước 1: Xác định tải và tốc độ nâng
Tổng tải = hàng + sàn nâng + móc.
Ví dụ: tổng tải 1.700 kg.
Tốc độ nâng mong muốn: 7,8 m/phút.
Bước 2: Chọn cách mắc cáp 2 nhánh
Puly động chia tải ra 2 nhánh cáp.
Tốc độ móc bằng 1/2 tốc độ cuốn cáp.
Tải nâng tăng khoảng 1,94 lần so với 1 nhánh.
Bước 3: Tính tốc độ quay tang Ø194 mm
Tang ống thép Ø194 + cáp Ø12 = Ø206 tâm cáp.
Chu vi: 3,14 × 0,206 = 0,647 m/vòng.
n tang = V × 2 ÷ 0,647.
Ví dụ: 7,8 × 2 ÷ 0,647 = 24,1 vòng/phút.
Bước 4: Chọn tỉ số truyền
i = 1450 ÷ n tang.
Ví dụ: 1450 ÷ 24,1 = 60 → chọn 1/60.
Bước 5: Kiểm tra mô men với SF 1.2
Lực 1 nhánh cáp: 1.700 × 9,81 ÷ 2 ÷ 0,97 = 8.596 N.
Mô men tang: 8.596 × 0,103 ÷ 0,96 = 922 Nm.
WPA175 tỉ số 1/60 định mức 1.127 Nm.
Cho phép ở SF 1.2: 1.127 ÷ 1,2 = 939 Nm.
922 Nm nhỏ hơn 939 Nm → đạt.
Bước 6: Chọn công suất motor 4 cực
P = M × n ÷ 9550 ÷ hiệu suất hộp.
Hiệu suất WPA175 tỉ số 1/60 khoảng 0,62.
922 × 24,2 ÷ 9550 ÷ 0,62 = 3,8 kW.
Motor 4 cực 4 kW: đủ cho tải 1.700 kg.
Motor 4 cực 5.5 kW: mô men cực đại qua hộp ~ 1.347 Nm.
Bước 7: Chọn phụ kiện hệ nâng
Cáp thép 6×19 Ø12 mm, lực 1 nhánh ~ 8,6 kN.
Phanh điện từ trên motor giữ tải khi mất điện.
Công tắc hành trình điểm trên và điểm dưới.
Tang lắp trục ra, đầu kia tựa gối đỡ UCP.
b) Sơ đồ bố trí hệ thống tời nâng dùng WPA175
Motor 4 cực có phanh → khớp nối → trục vào WPA175 nằm dưới.
Trục ra WPA175 ở trên, lắp tang cáp Ø194 mm, đầu kia tựa gối đỡ.
Cáp lên puly đổi hướng trên dầm đỉnh, xuống puly động, đầu cáp cố định trên dầm.
Tỉ số 1/60: tải ~ 1.730 kg, tốc độ móc 7,8 m/phút, cáp cuốn 15,6 m/phút.
c) Bảng chọn WPA175 và công suất mô tơ theo tải và tốc độ nâng
Điều kiện tính: motor 4 cực 1450 vòng/phút, tang Ø194 mm, cáp Ø12 mm mắc 2 nhánh, hệ số phục vụ SF = 1.2.
Tỉ số truyền WPA175
Tốc độ tang (vòng/phút)
Mô men cho phép ở SF 1.2 (Nm)
Motor 4 cực đề nghị
Tốc độ nâng móc (m/phút)
Tải khuyến nghị cáp 2 nhánh (kg)
1/25
58,0
~ 870
7.5 kW
18,8
~ 1.600
1/30
48,3
~ 1.018
7.5 kW
15,6
~ 1.870
1/40
36,3
~ 991
5.5 kW
11,7
~ 1.820
1/50
29,0
~ 944
5.5 kW
9,4
~ 1.740
1/60
24,2
~ 939
4 kW
7,8
~ 1.730
Tải khuyến nghị đã gồm sàn nâng, móc, cáp treo.
Hiệu suất hộp tính từ 0,62 (1/60) tới 0,77 (1/25).
Tang to hơn Ø194: tốc độ tăng, tải giảm cùng tỉ lệ.
Mô men định mức lấy theo bảng tra mục 6.
9) FAQ về lắp đặt, vận hành và bảo trì WPA175
WPA175 có tự hãm được không?Có. Với các tỷ số truyền từ 1/40 tới 1/60, khả năng tự hãm khá tốt, tuy nhiên vẫn nên dùng phanh điện từ đối với thiết bị nâng hàng.
Có thể dùng WPA175 làm tời trực tiếp không? Có thể về mặt truyền động, nhưng thiết bị nâng phải có phanh giữ tải, giới hạn hành trình, bảo vệ quá tải và thiết kế cáp/tang phù hợp.
Vì sao WPA175 nhanh hỏng bánh vít? Thường do quá tải mô-men, motor quá lớn, thiếu dầu, tải va đập, trục lệch tâm hoặc khởi động trực tiếp quá nhiều lần.
Tại sao WPA175 chạy bị nóng? Các nguyên nhân phổ biến gồm:
Thiếu dầu.
Dầu sai độ nhớt.
Quá tải.
Lệch tâm trục.
Bạc đạn hỏng.
Thông hơi bị tắc.
Lỗi người dùng thường gặp khi sử dụng giảm tốc WPA size 175
Chọn công suất motor quá nhỏ.
Không tính hệ số phục vụ Fs.
Lắp khớp nối lệch tâm.
Không thay dầu định kỳ.
Vận hành quá tải kéo dài.
Sử dụng sai cấp dầu bôi trơn.
Không kiểm tra nhiệt độ vận hành.
Ngoài ra quý vị có thêm tham khảo thêm 1 số size khác của hộp giảm tốc WPA trục cốt dưới:
