Hộp số giảm tốc WPA WPDA size 135 Cốt Dưới

Hay còn có tên gọi Đài Loan khác là: ASS ASN ASM LW LMW

Hộp giảm tốc WPA WPDA Cốt Dưới trục vào ở dưới là loại giảm tốc trục vít thông dụng nhất thị trường Miền Bắc Việt Nam. Cấu tạo gồm 1 trục vít bằng thép và bánh răng giảm tốc bằng đồng thau, có kích cỡ từ size 60 tới 250, tỉ số truyền 1/5 tới 1/60. Giảm 5 lần tới 60 lần 1 phút khi truyền động cùng motor.

Công ty MinhMotor là nhà cung cấp hơn 75 loại hộp số giảm tốc và hơn 55 loại motor giảm tốc.

1) Sáu kiểu giảm tốc trục cốt dưới

  • Ảnh 1 và 2, kiểu WPA nhiều người dùng nhất
  • Ảnh số 3: Hộp giảm tốc WPWA có chân đế tháo rời thông minh, đảo được vào trục cốt dưới WPA trở thành WPS cốt trên.

Hộp Số Giảm Tốc WPA WPDA Trục Cốt Dưới Size 135 WPA-Kiểu A, WPA- kiểu B, WPWA, WPDA, WPWKA

  • Ảnh số 4: Hộp số WPDA kế nối với motor mặt bích
  • Ảnh 5 : Hộp số WPWDA đảo được mặt bích ở phía dưới thành mặt bích vào ở phía trên
  • Ảnh số 6: Trục ra của WPWKA là cốt âm, tiện lắp đặt ở nơi diện tích hẹp

2) Bản vẽ kỹ thuật hộp số bánh vít WPA size 135

Hộp số giảm tốc size 135 WPA thị trường còn gọi là giảm tốc Đài Loan LW ASS

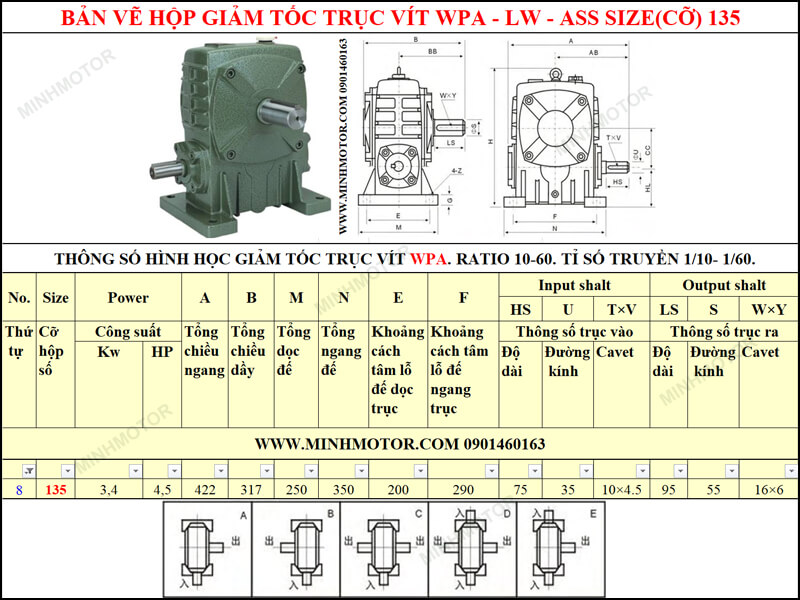

 Bản vẽ kỹ thuật hộp giảm tốc trục vít WPA-LW-ASS size 135

  • Motor phù hợp là 3kw - 4P hoặc 4kw - 4P
  • Đường kính trục vào U = 35mm, chiều dài trục HS = 75mm
  • Đường kính trục ra S = 55mm, chiều dài trục LS = 95mm
  • Khoảng cách giữa các lỗ chân đế ngang trục F = 290mm
  • Khoảng cách giữa lỗ chân đế dọc trục E = 200mm
  • Kích thước chốt Cavet W = 16mm
  • Tổng chiều dài ngang A = 422mm
  • Tổng chiều dầy B = 317mm
  • Tổng chiều dọc chân đế M = 250mm
  • Tổng chiều ngang chân đế N = 350mm
Video sản phẩm thực tế hộp giảm tốc WPA size 135

3) Bản vẽ kỹ thuật hộp số bánh vít WPDA size 135

Hộp số giảm tốc WPA trục cốt dưới size 135 thị trường còn gọi là giảm tốc trục vít Đài Loan LMW ASM ASN

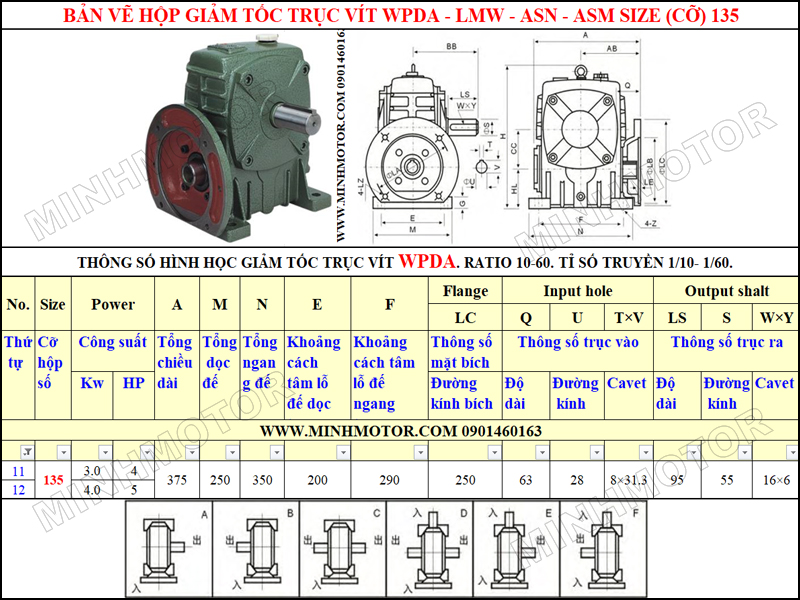

 Bản vẽ kỹ thuật hộp giảm tốc trục vít WPDA-LMW-ASN-ASM size 135

  • Motor phù hợp là 4HP 3kw - 4P mặt bích
  • Đường kính bích của hộp giảm tốc LC = 250mm
  • Đường kính trục vào U = 28mm, chiều dài trục Q = 63mm
  • Đường kính trục ra S = 55mm, chiều dài trục LS = 95mm
  • Khoảng cách giữa các lỗ chân đế ngang trục F = 290mm
  • Khoảng cách giữa lỗ chân đế dọc trục E = 200mm
  • Kích thước chốt Cavet W = 16mm
  • Tổng chiều ngang chân đế N = 350mm
  • Tổng chiều dọc chân đế M = 250mm
  • Tổng chiều dài A = 375mm
Video sản phẩm thực tế hộp giảm tốc WPDA size 135

4) Tư thế lắp đặt giảm tốc WPA WPDA

a) Hộp số trục vít MinhMotor

b) Hộp giảm tốc trục vít vỏ nhôm tiêu chuẩn Italia
