Hộp Giảm Tốc WPA Size 60

Hộp giảm tốc WPA size 60 là thiết bị truyền động cơ khí dạng trục vít bánh vít vỏ gang nằm ngang. Hộp số WPA60 là kiểu cốt vào dương nằm ở phía dưới và cốt ra vuông góc ở phía trên. Khoảng cách tâm giữa trục vào và trục ra bằng 60 mm.

1) Thông số kỹ thuật hộp giảm tốc WPA size 60

• Model: WPA size 60 (hộp giảm tốc trục vít trục vào cốt dương phía dưới).
• Khoảng cách tâm trục: 60 mm.
• Đường kính trục vào (cốt vào): 15 mm (rãnh cavet 5 mm).
• Đường kính trục ra (cốt ra): 22 mm (rãnh cavet 7 mm).
• Tỷ số truyền (i): 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60.
• Tốc độ đầu vào chuẩn: 1400 vòng/phút (4 cực/4P).
• Trọng lượng vỏ: Khoảng 8.5 - 10 kg.

2) Ứng dụng hộp giảm tốc WPA 60

Hộp giảm tốc WPA size 60 được sử dụng phổ biến trong các máy móc công nghiệp nhẹ.

• Băng tải phân loại thực phẩm, máy trộn bột mì cỡ nhỏ
• Băng chuyền đóng gói bao bì, hệ thống sấy nông sản
• Thiết bị gạt rác, vít tải ngắn, máy quay chậu cây cảnh
• Máy khuấy hóa chất và các cơ cấu tời nâng hàng nhẹ.

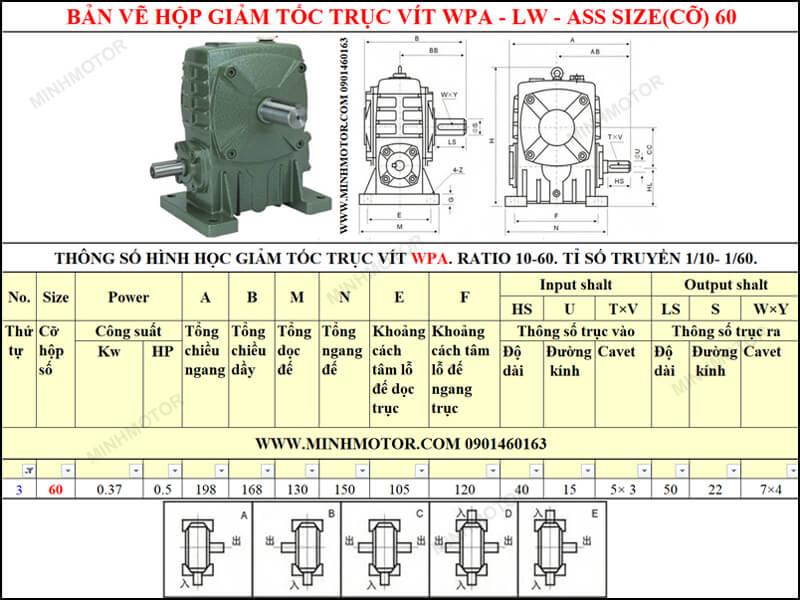

3) Bản vẽ kích thước hộp giảm tốc WPA size 60

• Đường kính trục vào 15mm, chiều dài trục 40mm
• Đường kính trục ra 22mm, chiều dài trục 50mm
• Khoảng cách tâm lỗ chân đế (dài x rộng): 130mm x 110 mm (đường kính lỗ gá M8).
• Chiều cao tâm trục ra xuống mặt đất: 115 mm.

4) Ưu điểm hộp giảm tốc WPA 60

• Thiết kế hình hộp nhỏ gọn, di chuyển và lắp đặt dễ dàng
• Hiệu suất vận hành cao, tiêu tốn ít điện năng
• Giá thành thấp, chính sách giá tốt cho doanh nghiệp
• Bảo hành chính hãng dài nhất thị trường 2 - 3 năm
• Vận hành êm ái, ít rung lắc ít tiếng ồn

5) Cấu tạo hộp giảm tốc WPA 60

• Vỏ hộp số: Đúc bằng gang FC20 chịu lực, tản nhiệt tốt.
• Trục vít (Trục vào): Thép S45C tôi cứng bề mặt chống mài mòn.
• Bánh vít (Bánh răng ra): Đúc từ đồng thau (phốt pho đồng PBC2) giảm ma sát.
• Phụ kiện: Vòng bi đỡ trục, phốt chắn dầu chịu nhiệt và nút thông hơi.

6) Bảng tra lực mô men cho từng tỉ số truyền hộp số WPA size 60

Lưu ý: Bảng thông số áp dụng với động cơ 4 cực, đầu vào n1 = 1400 rpm)

7) Cách chọn lực tải khi thiết kế tời, thang máy chở hàng với WPA size 60

a) Bài toán thiết kế giả định

• Đường kính tang cuốn cáp: D = 100mm = 0.1 m, Bán kính R = 0.05m.

• Hệ số phục vụ: Fs = 1.35 (< 1.4).

• Tốc độ động cơ đầu vào: n1 = 1400 rpm.

b) Công thức tính tốc độ tang và tải trọng nâng

• Tốc độ vòng quay tang cuốn yêu cầu: n2 = v / pi x D = 3.18 x v (rpm)

• Lực kéo an toàn: P tải = T2 / R / Fs (N)

• Tải trọng nâng thực tế: M tải = P tải / 9.81 (kg)

c) Bảng chọn lực tải nâng hạ cho WPA Size 60

Khuyến nghị an toàn nâng hạ: WPA size 60 là dòng nhỏ (mô-men xoắn $< 42\text{ N.m}$). Bánh vít làm bằng đồng thau dễ trượt/mòn khi chịu giật cục. Dù ở bất kỳ tỷ số truyền nào, bắt buộc phải lắp thêm motor có phanh từ (thắng từ) để bảo vệ an toàn khi dừng hoặc mất điện.

8) Cách lắp đặt, bảo trì hộp số WPA60 trục vít

• Lắp đặt:

  • Đặt trên mặt phẳng cố định chốt chân đế M8.

  • Căn chỉnh đồng tâm tuyệt đối giữa trục hộp số và trục thiết bị (độ lệch  0.05 mm).

  • Bắt buộc tháo nút kín và thay bằng ốc thở (thông hơi) trước khi cho chạy thử.

• Bảo trì:

  • Thay nhớt lần đầu sau 100 giờ chạy roda.

  • Thay định kỳ sau mỗi 2500 giờ vận hành.

  • Sử dụng nhớt công nghiệp ISO VG 320 hoặc VG 460.

  • Giữ mức nhớt ở tâm mắt đọc.

9) FAQ khi chế tạo, sử dụng, bảo quản và các lỗi thường gặp với WPA60

• Hộp số WPA 60 có tự hãm hoàn toàn khi nâng hạ không? Tỷ số truyền i>= 1/30 có khả năng tự hãm tĩnh tương đối. Tuy nhiên, độ rung cơ học vẫn có thể làm trôi tải. => Khuyến nghị: Luôn dùng kết hợp động cơ phanh từ.
• Tại sao hộp số mới chạy bị xì nhớt ở phốt trục? Do không thay ốc thở (nút thông hơi) khi vận hành. Áp suất nhiệt bên trong tăng cao đẩy dầu trào qua phốt.
• Trục ra bị trượt không quay dù động cơ vẫn chạy? Do máy chạy quá tải hoặc kẹt cơ khí đột ngột làm bào mòn nhẵn/gãy răng bánh vít bằng đồng bên trong.
• Hộp số bị nóng nhanh và phát ra tiếng gầm to? Do lắp đặt lệch tâm xoắn trục, thiếu nhớt bôi trơn hoặc siết dây curoa/xích quá chặt làm đè hỏng ổ bi.

  Mời tham khảo video lắp đặt hộp số WPA 60 dưới đây:
