Motor điện Mitsubishi 3 pha 1.5Kw 2Hp còn gọi là động cơ điện Mitsubishi 1.5Kw 2Hp 2 ngựa. Là dòng motor Nhật danh tiếng hơn 25 năm qua tại Việt Nam. Là một trong những 50 loại motor điện nhiều người quan tâm nhất Châu Á.
Frame size dòng motor super line: 63 tới 132 M là vỏ thép, từ mã 160 tới 250M là vỏ gang
Cấp bảo vệ bụi nước IP55 chạy ngoài trời và IP44 chạy trong nhà. Động cơ điện Nhật luôn có chế độ IP44 để dễ tản nhiệt, phù hợp với các nhà máy Nhật không nhiều bụi như Việt nam
Mã hàng, ký hiệu motor điện 3 pha Mitsubishi: SF- JR , SF- J: lắp đặt theo phương chiều ngang;
Mã số sản phẩm SF – JRV, SF – JV: lắp đặt theo phương thẳng đứng, trục úp hoặc ngửa.
Ý nghĩa của dòng motor super line mitsubishi SF – JRV
S = super line
F = chế độ làm mát Totally Enclosed, Fan-Cooled (TEFC)
R = vỏ thép
V= lắp đặt ngửa lên hoặc úp xuống
2) Bản vẽ cataloge động cơ Mitsubishi 2HP 1.5kw chân đế
M chiều rộng chân đế động cơ. Tâm đế ngang trục = F x 2 = 125 mm
N chiều dài của chân motor. Tâm đế dọc trục = E x 2 = 140 mm
G độ dày chân đế = chiều cao của chân đế = 4 mm
Đường kính trục motor: D = 183.6 mm
3) Thông số kỹ thuật motor Mitsubishi 1.5kw 2HP mặt bích
Khi động cơ lắp úp xuống hoặc ngửa lên.
Đường kính mặt bích (mặt mâm) là: LC = 200 mm
Đường kính vành định vị LA = 165 mm
Tổng chiều cao của motor là: LL +L = 288.5 mm + L
Đường kính thân của motor là: D = 186.3 mm
4 ) Sơ đồ vận hành đấu điện động cơ Mitsubishi 3 phase 2HP 1.5kw
Motor Mitsubishi đấu sao, tam giác như sau
Trong đó sơ đồ HT dành cho động cơ trên 5HP, 5 ngựa, trên 3.7kw
Lead wire, dây dẫn điện chính xem hình sau
Nhiệt độ có thể làm việc hiệu quả: từ - 20 độ tới 45 độ C

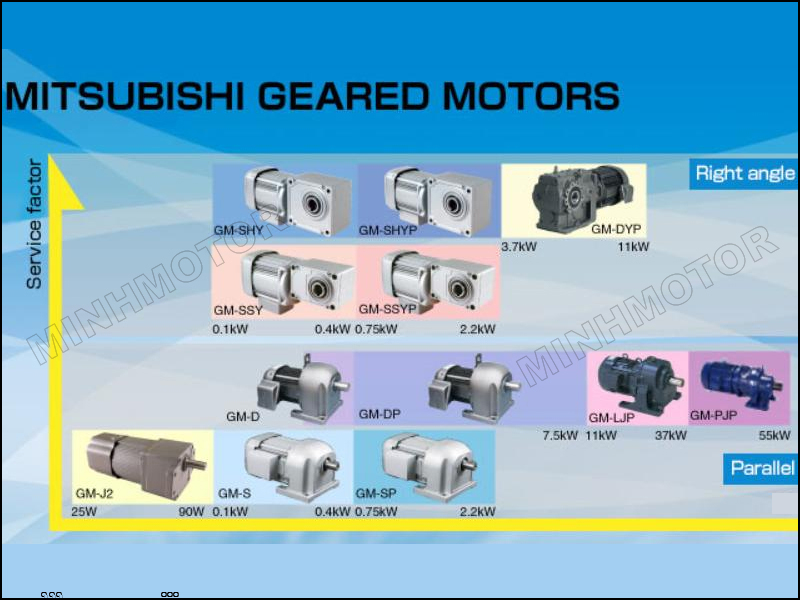

5) Motor giảm tốc mitsubishi 2HP 1.5kw
Động cơ giảm tốc Nhật mitsubishi là một trong những sản phẩm được ưa thích nhất tại Việt Nam. Tuy vậy hàng mới thường phải đặt hàng
Nếu muốn có các động cơ giảm tốc giá tốt, chất lượng cao hàng có sẵn, xuất khẩu châu âu, quý vị có thể tham khảo thêm các mẫu sau từ công ty MINHMOTOR 0901460163
a) Motor giảm tốc trục thẳng, trục vuông góc
b) Động cơ giảm tốc 1 pha mini dưới 500w
Động cơ điện Mitsubishi 2HP 1.5kW 4p chân đế SF-JR
Tâm lỗ chân đế dọc trục motor là : 125mm
Tâm lỗ chân đế ngang trục motor là 140mm
Tổng chiều cao motor là 186.3mm
Tổng chiều dài động cơ là 311.5mm
Đường kính trục là 24mm
Động cơ Mitsubishi thế hệ mới có các tính năng sau: Sự kế hợp của khuân vỏ thép liền khối kết hợp với linh kiện làm từ nhôm giúp motor nhỏ gọn không cồng kềnh và vẫn rất bền. (Chân đế làm từ thép uốn, với những motor nhỏ).
Motor điện Mitsubishi đặc biệt an toàn nhất trong các loại motor 3 pha thông dụng, khởi động mềm mại êm và Motor 3 pha Mitsubishi thông dụng từ 1/4HP tới 125HP.
Hệ số bảo vệ IP 22 với khuân vỏ từ 100 tới 132 Fr IP 55 từ mã 63 tới 132 Fr. Nhiệt độ hoạt động lý tưởng của motor Mitsubishi là -20 độ tới + 40 độ C.
