Motor điện Mitsubishi 3 pha 18.5Kw 25Hp còn gọi là động cơ điện mitsubishi 18.5Kw 25Hp. Là dòng motor Nhật danh tiếng hơn 25 năm qua tại Việt Nam. Là một trong những 50 loại động cơ điện nhiều người quan tâm nhất Châu Á.

1) Đặc điểm motor Mitsubishi 18.5kw 25HP

  • Frame size dòng động cơ điện 3 pha super line: 63 tới 132 M là vỏ thép, từ mã 160 tới 250M là vỏ gang
  • Cấp bảo vệ bụi nước IP55 chạy ngoài trời và IP44 chạy trong nhà. Động cơ điện Nhật luôn có chế độ IP44 để dễ tản nhiệt, phù hợp với các nhà máy Nhật không nhiều bụi như Việt nam
  • Mã hàng, ký hiệu động cơ điện Mitsubishi: SF- JR , SF- J: lắp đặt theo phương chiều ngang;
  • Mã số sản phẩm SF – JRV, SF – JV: lắp đặt theo phương thẳng đứng, trục úp hoặc ngửa.

motor Mitsubishi 18.5kw 25HP 25 ngựa

Ý nghĩa của dòng motor super line mitsubishi SF – JRV

  • S = super line
  • F = chế độ làm mát Totally Enclosed, Fan-Cooled (TEFC)
  • R = vỏ thép
  • V= lắp đặt ngửa lên hoặc úp xuống

2) Bản vẽ cataloge động cơ Mitsubishi 25HP 18.5kw chân đế

  • Với mã 180M.  L chiều dài của motor = 646 mm
  • M chiều rộng chân đế động cơ. Tâm đế ngang trục = F x 2 = 241 mm
  • N chiều dài của chân động cơ Mitsubishi.  Tâm đế dọc trục = E x 2 = 279 mm
  • G độ dày chân đế = chiều cao của chân đế = 22 mm

Bản vẽ cataloge động cơ Mitsubishi 25HP 18.5kw 25 ngựa chân đế

  • Đường kính trục motor: D = 376 mm


3) Thông số kỹ thuật motor Mitsubishi 18.5kw 25HP mặt bích

Khi động cơ lắp úp xuống hoặc ngửa lên.

  • Đường kính mặt bích (mặt mâm) là: LC = 400 mm
  • Đường kính vành định vị LA = 350 mm
  • Tổng chiều cao của motor là: LL +L = 576 mm + L
  • Đường kính thân của motor là: D = 376 mm

Thông số kỹ thuật motor Mitsubishi 18.5kw 25HP 25 ngựa mặt bích



4 ) Sơ đồ vận hành đấu điện động cơ Mitsubishi 3 phase 25HP 18.5kw

Motor Mitsubishi đấu sao, tam giác như sau

Trong đó sơ đồ HT dành cho động cơ trên 5HP, 5 ngựa, trên 3.7kw

Sơ đồ vận hành đấu điện động cơ Mitsubishi 3 phase 25HP 18.5kw 25 ngựa

Lead wire, dây dẫn điện chính xem hình sau

Đấu điện sao - Tam giác - Motor Mitsubishi 380V 18.5Kw 25Hp 25 ngựa

Nhiệt độ có thể làm việc hiệu quả: từ - 20 độ tới 45 độ C

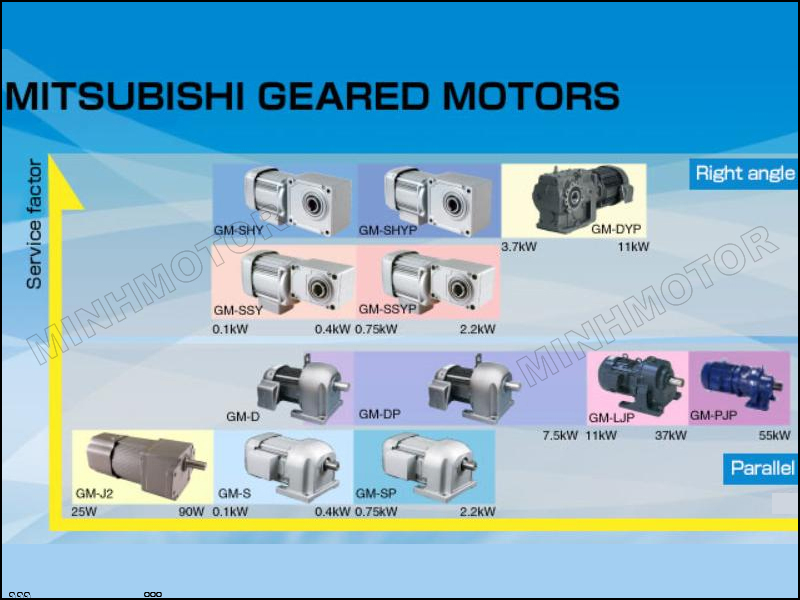

5) Motor giảm tốc mitsubishi 25HP 18.5kw

Động cơ giảm tốc Nhật mitsubishi là một trong những sản phẩm được ưa thích nhất tại Việt Nam. Tuy vậy hàng mới thường phải đặt hàng

Motor giảm tốc mitsubishi 25HP 18.5kw 25 ngựa

Nếu muốn có các động cơ giảm tốc giá tốt, chất lượng cao hàng có sẵn, xuất khẩu châu âu, quý vị có thể tham khảo thêm các mẫu sau từ công ty MINHMOTOR  0901460163

a)  Motor giảm tốc trục thẳng, trục vuông góc

Motor giảm tốc trục thẳng, trục vuông góc xuất khẩu châu âu

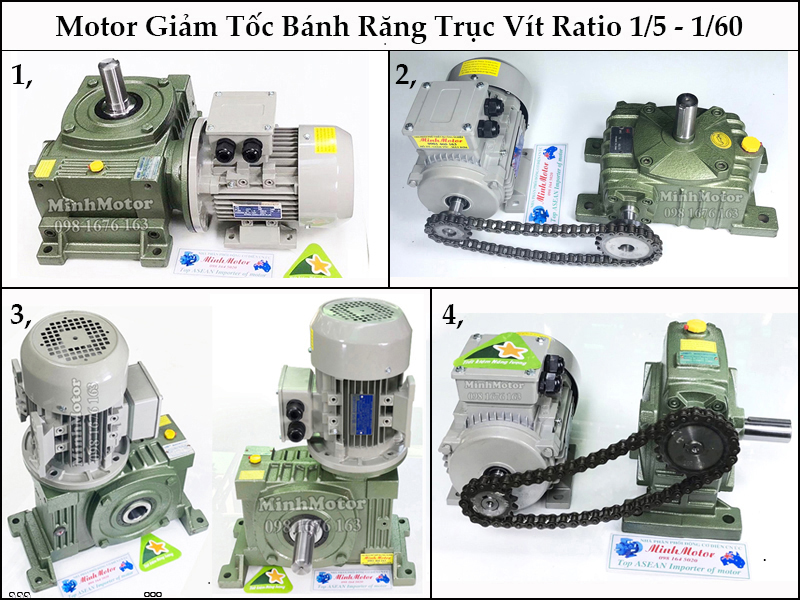

Motor giảm tốc bánh răng trục vít 18.5Kw 25Hp 25 ngựa Ratio 1/5 - 1/60

b) Động cơ giảm tốc 1 pha mini dưới 500w

Motor Mitsubishi 25HP 18.5kW 25 ngựa 4poles SF- j

Motor Mitsubishi 25HP 18.5kW 4poles SF- j

Motor Mitsubishi 25HP 18.5kW 4poles SF- j

  • Tâm lỗ chân đế dọc trục motor là  241mm
  • Tâm lỗ chân đế ngang trục motor là 279mm
  • Tổng chiều cao motor là 367mm
  • Tổng chiều dài động cơ là 646mm
  • Đường kính trục là 48mm
  • Động cơ Mitsubishi thế hệ mới có các tính năng sau.
  • Sự kế hợp của khuân vỏ thép liền khối kết hợp với linh kiện làm từ nhôm giúp motor nhỏ gọn không cồng kềnh và vẫn rất bền. (Chân đế làm từ thép uốn, với những motor nhỏ).
  • Motor điện Mitsubishi đặc biệt an toàn nhất trong các loại motor 3 pha thông dụng, khởi động mềm mại êm và Motor 3 pha Mitsubishi thông dụng từ 1/4HP tới 125HP.
  • Hệ số bảo vệ IP 22 với khuân vỏ từ 100 tới 132 Fr IP 55 từ mã 63 tới 132 Fr.
  • Nhiệt độ hoạt động lý tưởng của motor Mitsubishi là -20 độ tới + 40 'độ C.
  • Xuất xứ động cơ điện: Nhà máy Thái Lan.
