Hộp Giảm Tốc WPDA Size 100

4.827 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp giảm tốc WPDA 100 là hộp số trục vít bánh vít 1 cấp, tâm trục 100 mm, mặt bích motor nằm dưới trục ra. Cùng motor 1.5 kW như size 80, hộp số WPDA100 có bánh vít to hơn, trục ra 38 mm, tâm trục cao 200 mm: chạy liên tục 2 ca nhẹ nhiệt hơn, mô men 381 Nm ở 1/60, kéo tời ~ 418 kg và băng tải dốc 30 độ chở ~ 435 kg hàng.

1. Thông số kỹ thuật hộp giảm tốc WPDA100

  • Model: WPDA size 100, trục vít bánh vít 1 cấp, mặt bích trục vào phía dưới.
  • Khoảng cách tâm trục: 100 mm.
  • Lỗ trục vào: 24 mm, rãnh cavet 8 mm.
  • Đường kính trục ra: 38 mm, rãnh cavet 10 mm, dài 75 mm.
  • Mặt bích lắp motor: đường kính ngoài 200 mm, vành định vị 130 mm.
  • Tỉ số truyền: 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60.
  • Motor phù hợp: 1.5 kW, 4 cực 1400–1450 vòng/phút.
  • Chân đế: 270 × 190 mm, tâm lỗ 220 × 155 mm, lỗ Ø15 mm.
  • Tâm trục ra tới mặt đất: 200 mm; tổng cao 336 mm.

2. Ứng dụng hộp giảm tốc WPDA 100

  • Băng tải dốc nhập bao xi măng, bao phân lên xe tải.
  • Máy trộn bê tông mini, máy trộn đất trồng, giá thể.
  • Vít tải cám, ngô hạt từ silo xuống máy ép viên.
  • Tời kéo thùng hàng lên tầng xưởng, tời kéo xe goòng.
  • Máy nghiền nhựa phế liệu nhỏ, máy băm cỏ chăn nuôi.
  • Máy cuốn tôn, máy uốn ống, máy cán lưới B40.
  • Cửa xả đáy bồn, van quay xả liệu xi măng.
  • Tời kéo dọc, nâng hạ, vận thăng chở hàng: WPDA100 gắn motor phanh thắng từ EJ 4 pole 1.5kW — phanh khóa trục ngay khi ngắt điện, tải treo không trôi.

3. Bản vẽ kích thước hộp số WPDA100

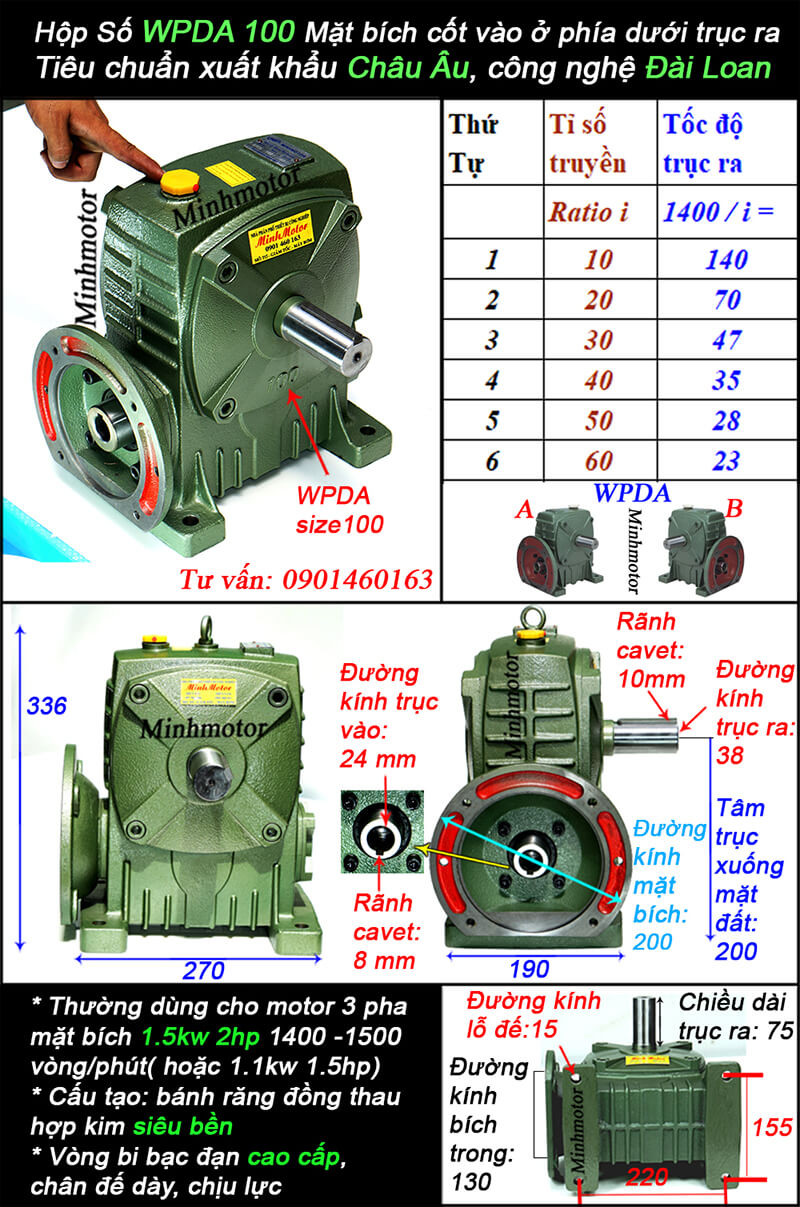

a) Bản vẽ hộp giảm tốc WPDA size 100

hộp giảm tốc wpda 100 trục ra 38mm

  • Chân đế: 270 × 190 mm; khoảng cách 2 lỗ chân đế dọc trục 220 mm, ngang trục 155 mm, lỗ Ø15 mm.
  • Tâm trục ra tới mặt đất: 200 mm; tổng cao 336 mm.
  • Mặt bích: đường kính vành định vị 130 mm, đường kính ngoài 200 mm, 4 lỗ bắt vít.
  • Trục vào 24 mm, cavet 8 mm; trục ra 38 mm, cavet 10 mm, dài 75 mm.

b) Động cơ 1.5kW gắn giảm tốc WPDA100 trục vít

động cơ 1.5kw gắn giảm tốc wpda100

  • Công suất: 1.5 kW (2HP), 4 cực.
  • Trục ra 38 mm, chốt cavet 10 mm.
  • Dòng ampe định mức: 3,72 A (380V) / 6,4 A (220V).
  • Tổng dài: 570 mm; tổng cao: 336 mm.
  • Chân đế: lỗ dọc trục 220 mm, ngang trục 155 mm; tâm trục cách đất 200 mm.

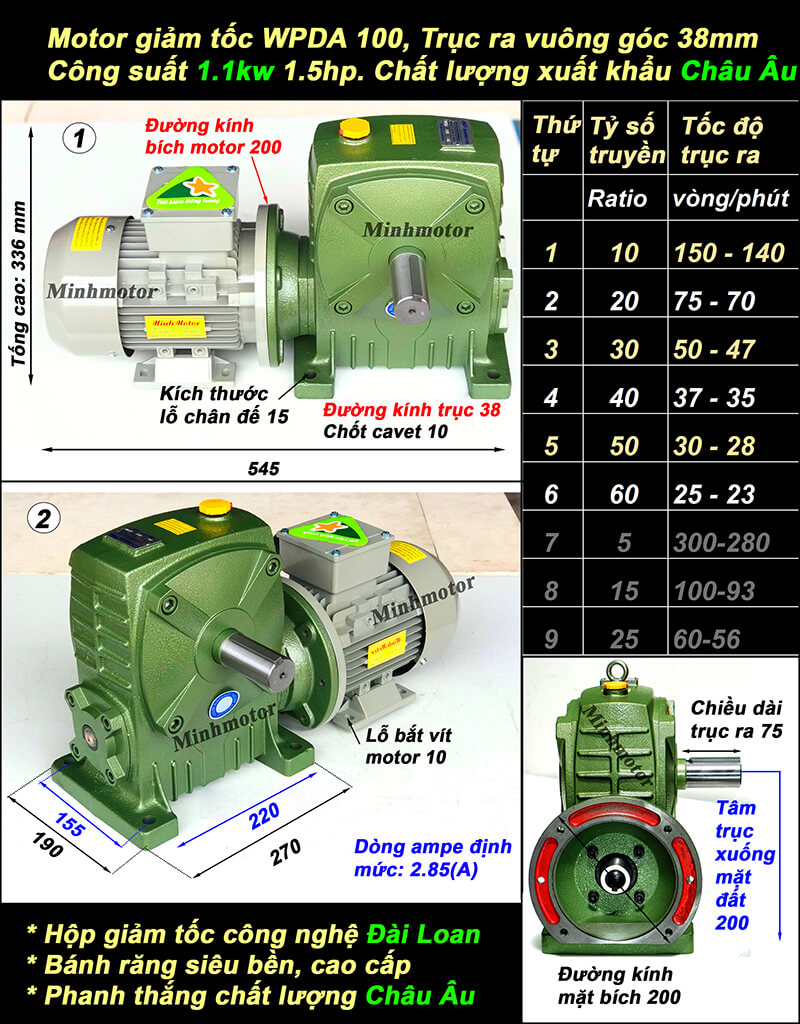

c) Động cơ 1.1kW gắn giảm tốc WPDA100 trục vít

động cơ 1.1kw gắn giảm tốc wpda100

  • Công suất: 1.1 kW (1.5HP), 4 cực.
  • Trục ra 38 mm, chốt cavet 10 mm.
  • Dòng ampe định mức: 2,85 A (380V) / 4,9 A (220V).
  • Tổng dài: 545 mm; tổng cao: 336 mm.
  • Chân đế: lỗ dọc trục 220 mm, ngang trục 155 mm; tâm trục cách đất 200 mm.

d) Giảm tốc WPDA 100 lắp motor 1.5kW 1 pha

giảm tốc wpda 100 lắp motor 1.5kw 1 pha

  • Công suất: 1.5 kW 1 pha 220V.
  • Trục ra 38 mm, chốt cavet 10 mm.
  • Chân đế: lỗ dọc trục 220 mm, ngang trục 155 mm; tâm trục cách đất 200 mm.

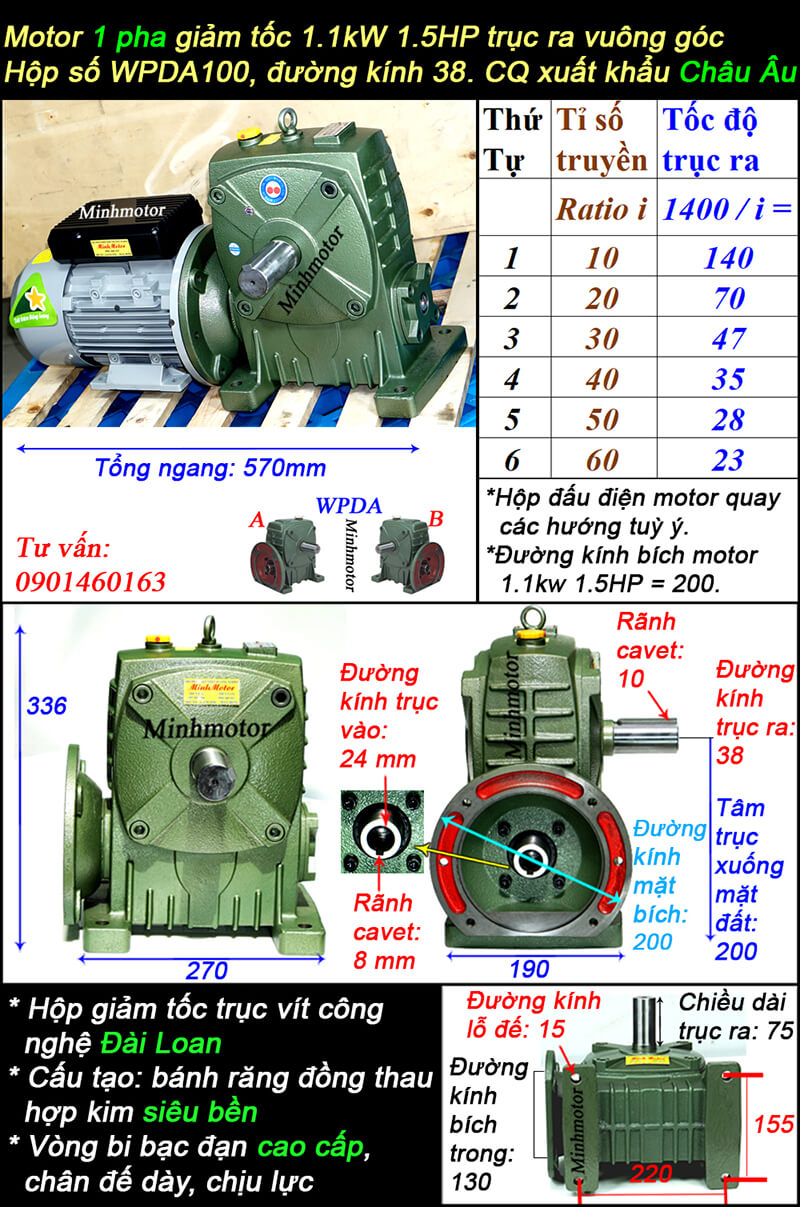

e) Giảm tốc WPDA 100 lắp motor 1.1kW 1 pha

giảm tốc wpda 100 lắp motor 1.1kw 1 pha

  • Công suất: 1.1 kW 1 pha 220V.
  • Trục ra 38 mm, chốt cavet 10 mm.
  • Chân đế: lỗ dọc trục 220 mm, ngang trục 155 mm; tâm trục cách đất 200 mm.

4. Cấu tạo hộp giảm tốc WPDA100 trục vít

  • Vỏ hộp: gang FC đúc nguyên khối, gân tản nhiệt hai bên.
  • Trục vít: thép hợp kim, tôi cứng bề mặt, mài ren.
  • Bánh vít: vành đồng thiếc ép trên moay-ơ gang.
  • Trục ra: thép C45, đường kính 38 mm.
  • Vòng bi: côn và cầu, chịu lực hướng trục khi đảo chiều.
  • Phớt chắn dầu: cao su NBR hai đầu trục.
  • Phụ kiện: mắt thăm dầu, nút thông hơi, nút xả dầu.

5. Ưu điểm hộp số WPDA100 trục vít

  • Tự hãm tĩnh ở tỉ số 1/40, 1/50, 1/60: tải dừng tại chỗ khi tắt motor.
  • Giảm tốc 1/60 chỉ bằng 1 cấp, hộp gọn hơn hộp bánh răng 2 cấp.
  • Bích lắp thẳng motor, không cần puly, dây curoa, khớp nối.
  • Trục vào nằm dưới, tâm trục ra cao 200 mm: dễ đi xích lên tang cuốn.
  • Chạy êm, tiếng ồn thấp hơn hộp bánh răng thẳng cùng tỉ số.
  • Bánh vít đồng thay được riêng, sửa chữa rẻ.

6. Bảng tra mô men cho từng tỉ số truyền của hộp số WPDA size 100

Tỉ số truyềnTốc độ trục raMotor 4 cực phổ biếnMô men trục raMáy thường dùng
1/10140,0 vòng/phút1.5 kW (2HP)89 NmBăng tải phẳng chạy nhanh, máy trộn liệu
1/1593,3 vòng/phút1.5 kW (2HP)130 NmMáy khuấy, vít tải ngang
1/2070,0 vòng/phút1.5 kW (2HP)168 NmBăng tải thùng, máy đóng gói
1/2556,0 vòng/phút1.5 kW (2HP)205 NmBăng tải nghiêng, máy ép
1/3046,7 vòng/phút1.5 kW (2HP)236 NmBăng tải dốc, máy đùn, tời kéo
1/4035,0 vòng/phút1.5 kW (2HP)295 NmTời nâng hàng, máy nghiền
1/5028,0 vòng/phút1.5 kW (2HP)348 NmThang tải hàng, máy trộn đặc
1/6023,3 vòng/phút1.5 kW (2HP)381 NmTời kéo chậm, cửa cuốn, cửa cống
  • Motor 4 cực 1400 vòng/phút; hiệu suất trục vít 0,87 (1/10) giảm dần tới 0,62 (1/60).
  • Cả 8 tỉ số dùng chung motor 1.5 kW.
  • Mô men trục ra lớn nhất: 381 Nm ở 1/60.
  • Bấm vào công suất motor để xem thông số motor 4 cực.

7. Cách chọn tỉ số truyền, tải trọng, motor cho tời nâng hạ dùng WPDA100

a) Sơ đồ tời kéo qua 1 ròng rọc và bảng tải nâng theo tỉ số truyền

Tời nâng hạ dùng hộp giảm tốc WPDA100, tang cáp D160 trên 2 gối đỡ

Tỉ số truyềnTốc độ trục raTốc độ kéo cáp (mét/phút)Tải nâng tối đa làm việc lâu dài (1 sợi cáp qua 1 ròng rọc)Mô men cần tại trục raCông suất motor cần (đã chia hiệu suất, làm tròn theo IEC)Hiệu suất hộp số
1/6023,3 vòng/phút11,7 m/phút~ 418 kg~ 341 Nm1.5 kW (2HP)0,62
1/5028,0 vòng/phút14,1 m/phút~ 382 kg~ 312 Nm1.5 kW (2HP)0,68
1/4035,0 vòng/phút17,6 m/phút~ 323 kg~ 264 Nm1.5 kW (2HP)0,72
1/3046,7 vòng/phút23,5 m/phút~ 259 kg~ 212 Nm1.5 kW (2HP)0,77
1/2556,0 vòng/phút28,1 m/phút~ 225 kg~ 184 Nm1.5 kW (2HP)0,80
1/2070,0 vòng/phút35,2 m/phút~ 184 kg~ 151 Nm1.5 kW (2HP)0,82
1/1593,3 vòng/phút46,9 m/phút~ 143 kg~ 117 Nm1.5 kW (2HP)0,85
1/10140,0 vòng/phút70,4 m/phút~ 98 kg~ 80 Nm1.5 kW (2HP)0,87
  • 1/60 + motor 1.5 kW: nâng ~ 418 kg, cáp chạy 11,7 m/phút.
  • 1/30 + motor 1.5 kW: nâng ~ 259 kg, cáp chạy 23,5 m/phút.
  • 1/10 – 1/30 không tự hãm: tời đứng dùng motor phanh từ.
  • Tải gấp đôi: mắc 2 sợi qua ròng rọc động, lực cáp còn một nửa.

b) Cách tính tải nâng và công suất motor tời WPDA100

  • Tang cuốn cáp D = 160 mm, cáp thép 8 mm (6×19, lực kéo đứt ~ 34 kN).
  • Tỉ lệ tang/cáp D/d = 20.
  • Tải 418 kg: lực cáp ~ 4,1 kN, hệ số an toàn cáp ~ 8,3.
  • Tang đặt trên 2 gối đỡ riêng, nối trục ra bằng khớp nối hoặc xích: trục 38 mm không gánh lực cáp.
  • 1 sợi cáp qua 1 ròng rọc cố định trên dầm: lực cáp bằng trọng lượng tải; hiệu suất ròng rọc 0,96.
  • Tốc độ cáp = 3,1416 × 0,16 × tốc độ trục ra.
  • Tải tối đa = mô men ÷ 0,08 ÷ 9,81 × 0,96 × 0,78 × 1,15 (trừ 22% để chạy lâu dài, cộng 15% trọng lượng cho phép).
  • Công suất motor cần = tải × 9,81 × tốc độ cáp ÷ 60 ÷ 0,96 ÷ hiệu suất hộp số, làm tròn lên theo IEC.
  • Hiệu suất trục vít thấp: 0,62 ở 1/60, 0,77 ở 1/30, lúc khởi động còn tụt thêm 0,1 – 0,2 → motor luôn chọn dư kW.
  • Bảng tính ở lớp cáp thứ nhất; mỗi lớp cáp quấn chồng thêm, tải nâng giảm ~ 8%.

8. Ví dụ tính băng tải nằm ngang và băng tải nghiêng 30 độ dùng WPDA100: tỉ số 1/10 – 1/60 kéo được bao nhiêu kg

Hiệu suất trục vít WPDA100 khi chạy đều tải: 1/10: 0,87 · 1/15: 0,85 · 1/20: 0,82 · 1/25: 0,80 · 1/30: 0,77 · 1/40: 0,72 · 1/50: 0,68 · 1/60: 0,62.

  • Lúc khởi động, hiệu suất trục vít còn thấp hơn ~ 0,1 – 0,2.
  • Tải trong 2 bảng dưới: motor chạy ~ 80% định mức (đã trừ 20% để làm việc lâu dài).
  • Băng thực tế ít con lăn, ma sát lớn: hệ số cản quy đổi 0,4.

a) Băng tải nằm ngang dùng WPDA100

Băng tải nằm ngang dùng hộp giảm tốc WPDA100, rulo D160

Tỉ số truyềnTốc độ trục raTốc độ băng tải (mét/phút)Tổng khối lượng hàng tối đa trên băng nằm ngangMô men cần tại trục raCông suất motor cần (đã chia hiệu suất, làm tròn theo IEC)Hiệu suất hộp số
1/10140,0 vòng/phút70,4 m/phút~ 216 kg~ 71 Nm1.5 kW (2HP)0,87
1/1593,3 vòng/phút46,9 m/phút~ 316 kg~ 104 Nm1.5 kW (2HP)0,85
1/2070,0 vòng/phút35,2 m/phút~ 406 kg~ 134 Nm1.5 kW (2HP)0,82
1/2556,0 vòng/phút28,1 m/phút~ 495 kg~ 164 Nm1.5 kW (2HP)0,80
1/3046,7 vòng/phút23,5 m/phút~ 572 kg~ 189 Nm1.5 kW (2HP)0,77
1/4035,0 vòng/phút17,6 m/phút~ 713 kg~ 236 Nm1.5 kW (2HP)0,72
1/5028,0 vòng/phút14,1 m/phút~ 842 kg~ 278 Nm1.5 kW (2HP)0,68
1/6023,3 vòng/phút11,7 m/phút~ 922 kg~ 305 Nm1.5 kW (2HP)0,62
  • 1/60 + motor 1.5 kW: kéo ~ 922 kg, băng chạy 11,7 m/phút.
  • 1/30 + motor 1.5 kW: kéo ~ 572 kg, băng chạy 23,5 m/phút.
  • 1/10 + motor 1.5 kW: kéo ~ 216 kg, băng chạy 70,4 m/phút.
  • Băng 10 m, bao 50 kg đặt cách 0,5 m: ~ 15 bao, tức ~ 750 kg → tỉ số 1/50 trở lên.
  • Rulo chủ động D = 160 mm, motor 4 cực 1400 vòng/phút.
  • Băng ít con lăn, băng trượt trên tấm đỡ, bụi bẩn: hệ số cản quy đổi 0,4.
  • Lực kéo = m × 9,81 × 0,4.
  • Hiệu suất xích + rulo: 0,95; trừ 20% để chạy lâu dài.
  • Khối lượng trong bảng là tổng hàng nằm trên băng cùng lúc.

b) Băng tải nghiêng 30 độ dùng WPDA100

Băng tải nghiêng 30 độ dùng hộp giảm tốc WPDA100, rulo D160

Tỉ số truyềnTốc độ trục raTốc độ băng tải (mét/phút)Tổng khối lượng hàng tối đa trên băng dốc 30°Mô men cần tại trục raCông suất motor cần (đã chia hiệu suất, làm tròn theo IEC)Hiệu suất hộp số
1/10140,0 vòng/phút70,4 m/phút~ 102 kg~ 71 Nm1.5 kW (2HP)0,87
1/1593,3 vòng/phút46,9 m/phút~ 149 kg~ 104 Nm1.5 kW (2HP)0,85
1/2070,0 vòng/phút35,2 m/phút~ 192 kg~ 134 Nm1.5 kW (2HP)0,82
1/2556,0 vòng/phút28,1 m/phút~ 234 kg~ 164 Nm1.5 kW (2HP)0,80
1/3046,7 vòng/phút23,5 m/phút~ 270 kg~ 189 Nm1.5 kW (2HP)0,77
1/4035,0 vòng/phút17,6 m/phút~ 337 kg~ 236 Nm1.5 kW (2HP)0,72
1/5028,0 vòng/phút14,1 m/phút~ 398 kg~ 278 Nm1.5 kW (2HP)0,68
1/6023,3 vòng/phút11,7 m/phút~ 435 kg~ 305 Nm1.5 kW (2HP)0,62
  • 1/60 + motor 1.5 kW: kéo ~ 435 kg hàng, băng chạy 11,7 m/phút.
  • 1/30 + motor 1.5 kW: kéo ~ 270 kg, băng chạy 23,5 m/phút.
  • 1/10 + motor 1.5 kW: kéo ~ 102 kg, băng chạy 70,4 m/phút.
  • Bao 50 kg, băng 1/30: tối đa 5 bao nằm trên băng.
  • 1/10 – 1/30: băng có thể trôi ngược khi mất điện, dùng motor phanh hoặc khóa ngược.
  • Rulo chủ động D = 160 mm, motor 4 cực 1400 vòng/phút.
  • Ít con lăn, ma sát lớn: hệ số cản quy đổi 0,4.
  • Lực kéo = m × 9,81 × (sin30° + 0,4 × cos30°) = 0,846 × m × 9,81.
  • Hiệu suất xích + rulo: 0,95; trừ 20% để chạy lâu dài.
  • Khối lượng trong bảng là tổng hàng nằm trên băng cùng lúc.

9. FAQ khi chọn mua, lắp đặt và sử dụng hộp giảm tốc WPDA100

a) Cho người sắp mua, khảo giá WPDA100

  • Hộp giảm tốc WPDA100 lắp motor bao nhiêu kW? Motor 1.5 kW 4 cực, dùng chung cho cả 8 tỉ số 1/10 – 1/60. Bích lắp motor 200 mm, lỗ trục vào 24 mm. Tỉ số 1/60 cho mô men ~ 381 Nm, tỉ số 1/30 cho ~ 236 Nm.
  • WPDA100 nâng thẳng đứng được 550 kg không? Không, nếu kéo 1 sợi cáp qua 1 ròng rọc với tang 160 mm: tối đa ~ 418 kg ở tỉ số 1/60, motor 1.5 kW (đã trừ 22% chạy lâu dài, cộng 15% trọng lượng cho phép). Được, nếu mắc 2 sợi qua ròng rọc động: tải tới ~ 794 kg, tốc độ nâng còn một nửa.
  • Băng tải nằm ngang dùng WPDA100 kéo được bao nhiêu kg? Được ~ 922 kg hàng ở tỉ số 1/60, băng chạy 11,7 m/phút; tỉ số 1/10 còn ~ 216 kg. Số này tính cho băng ít con lăn, hệ số cản 0,4, đã trừ 20% để chạy lâu dài.
  • Băng tải nghiêng 30 độ dùng WPDA100 chở được 350 kg không? Được, với rulo 160 mm: tỉ số 1/60 + motor 1.5 kW kéo ~ 435 kg hàng. Tỉ số 1/30 chở ~ 270 kg, băng chạy nhanh gấp đôi (23,5 m/phút).
  • Tỉ số nào của WPDA100 tự hãm, không trôi tải? Tỉ số 1/40, 1/50, 1/60 tự hãm tĩnh: tắt motor, tải đứng yên. Tỉ số 1/10 – 1/30 không tự hãm chắc chắn. Có rung động thì tỉ số cao cũng giảm khả năng tự hãm; tời nâng hàng dùng thêm motor phanh từ.
  • Trục ra 38 mm của WPDA100 lắp nhông xích được không? Được. Nhông khoét lỗ 38 mm, rãnh then theo rãnh cavet trên trục. Tời và băng tải nên đặt tang, rulo trên 2 gối đỡ riêng, trục ra chỉ truyền mô men.

b) Cho người mới mua, cần dùng WPDA100 cho đúng

  • Mới mua WPDA100 về chạy ngay được không? Chưa. Kiểm tra mắt thăm: dầu phải tới giữa mắt thăm. Dùng dầu bánh răng công nghiệp VG320 hoặc VG460. Thay nút bịt ở vị trí cao nhất bằng nút thông hơi.
  • Motor 1.5 kW gắn WPDA100 chạy dòng bao nhiêu ampe? ~ 3,72 A ở 380V và ~ 6,4 A ở 220V (3 pha). CB, rơ le nhiệt chỉnh theo dòng định mức này.
  • Lắp nhông, khớp nối vào trục ra cần chú ý gì? Độ lệch tâm dưới 0,1 mm. Bệ thép đủ cứng, siết đều 4 bu lông chân đế. 100 – 200 giờ đầu chạy ~ 70% tải để bánh vít đồng rà khớp.
  • Motor quay ngược chiều mong muốn thì làm sao? Đảo 2 trong 3 dây pha ở hộp đấu dây motor. Hộp trục vít quay được cả 2 chiều, chiều nào mô men cũng như nhau.

c) Cho người đã dùng, cần bảo trì WPDA100

  • Bao lâu thay dầu WPDA100 một lần? Lần đầu sau 300 – 500 giờ chạy, vì mạt đồng rà khớp lẫn trong dầu. Sau đó 2.500 – 3.000 giờ một lần; xưởng chạy 2 ca thì ~ 6 tháng.
  • Chạy nửa năm cần kiểm tra những gì? Mức dầu ở mắt thăm, phớt hai đầu trục có rỉ dầu không, bu lông chân đế còn chặt không. Lắc tay trục ra: độ rơ tăng rõ là bánh vít đã mòn.
  • Vỏ hộp nóng bao nhiêu độ là bình thường? Dưới 80°C khi chạy đều tải. 100 – 200 giờ đầu nóng tới 70°C là bình thường do đang rà khớp.
  • Phớt chắn dầu rỉ thì thay khi nào? Thay ngay khi thấy dầu đọng thành vệt dưới đầu trục. Phớt cao su NBR rẻ; để lâu thiếu dầu, bánh vít mòn nhanh.

d) Cho người dùng mắc lỗi, cần cách sửa

  • Lỡ đổ dầu nhớt xe máy vào WPDA100 có sao không? Có. Dầu xe máy độ nhớt thấp, không có phụ gia chịu cực áp: bánh vít đồng mòn nhanh, hộp nóng. Xả sạch, súc rửa, đổ lại dầu VG320 hoặc VG460.
  • Hộp nóng quá 80°C, motor nhảy CB thì xử lý thế nào? Đó là quá tải hoặc thiếu dầu. So tải thực tế với bảng ở mục 7, 8: vượt thì giảm tải, chuyển tỉ số cao hơn hoặc mắc thêm ròng rọc động.
  • Tời trôi tải khi tắt máy thì sửa ra sao? Tỉ số 1/10 – 1/30 không tự hãm. Thay motor phanh từ cùng công suất, hoặc đổi sang tỉ số 1/40 – 1/60.
  • Trục ra kêu lạch cạch, rơ nhiều thì làm sao? Bánh vít đồng đã mòn. Thay riêng bánh vít và vòng bi, không cần thay cả hộp.

10. Cách lắp đặt và bảo trì hộp số WPDA100

  • Bệ bắt hộp: thép tấm dày từ 10 mm, bu lông M12 qua 4 lỗ Ø15.
  • Độ lệch tâm trục ra với nhông, khớp nối: dưới 0,1 mm.
  • Dầu: bánh răng công nghiệp VG320 hoặc VG460, đổ tới giữa mắt thăm.
  • Thay dầu lần đầu: sau 300–500 giờ chạy.
  • Thay dầu định kỳ: 2.500–3.000 giờ chạy.
  • Nhiệt độ vỏ hộp khi chạy đều tải: dưới 80°C.
