Hộp Giảm Tốc WPDA size 175

5.904 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp giảm tốc WPDA 175 là hộp số trục vít bánh vít 1 cấp, tâm trục 175 mm, mặt bích motor nằm dưới trục ra. Cùng motor 7.5 kW như size 155, hộp số WPDA175 có bánh vít lớn hơn, trục ra 65 mm, tâm trục cao 335 mm: chịu tải va đập tốt hơn, chạy 1/60 ra 1.903 Nm, gắn motor phanh từ kéo tời ~ 2.025 kg qua 1 ròng rọc.

1. Thông số kỹ thuật hộp giảm tốc WPDA175

  • Model: WPDA size 175, trục vít bánh vít 1 cấp, mặt bích trục vào phía dưới.
  • Khoảng cách tâm trục: 175 mm.
  • Lỗ trục vào: 38 mm, rãnh cavet 10 mm.
  • Đường kính trục ra: 65 mm, rãnh cavet 18 mm, dài 110 mm.
  • Mặt bích lắp motor: đường kính ngoài 300 mm, vành định vị 230 mm.
  • Tỉ số truyền: 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60.
  • Motor phù hợp: 7.5 kW, 4 cực 1400–1450 vòng/phút.
  • Chân đế: 430 × 310 mm, tâm lỗ 350 × 250 mm, lỗ Ø21 mm.
  • Tâm trục ra tới mặt đất: 335 mm; tổng cao 600 mm.

2. Ứng dụng hộp giảm tốc WPDA 175

  • Băng tải dốc than, quặng, clinker ở nhà máy vật liệu.
  • Máy trộn bê tông 500–750 lít, máy trộn đất sét gạch.
  • Tời kéo tàu cá lên đà, tời kéo cửa âu thuyền.
  • Máy nghiền búa thức ăn chăn nuôi, máy nghiền xương.
  • Máy ép mía, máy ép bùn dạng trục vít.
  • Máy cán tôn sóng, máy cán xà gồ C, Z.
  • Lò quay sấy cát, lò quay sấy phân bón.
  • Tời kéo dọc, nâng hạ, vận thăng chở hàng: WPDA175 gắn motor phanh thắng từ EJ 4 pole 7.5kW — phanh khóa trục ngay khi ngắt điện, tải treo không trôi.

3. Bản vẽ kích thước hộp số WPDA175

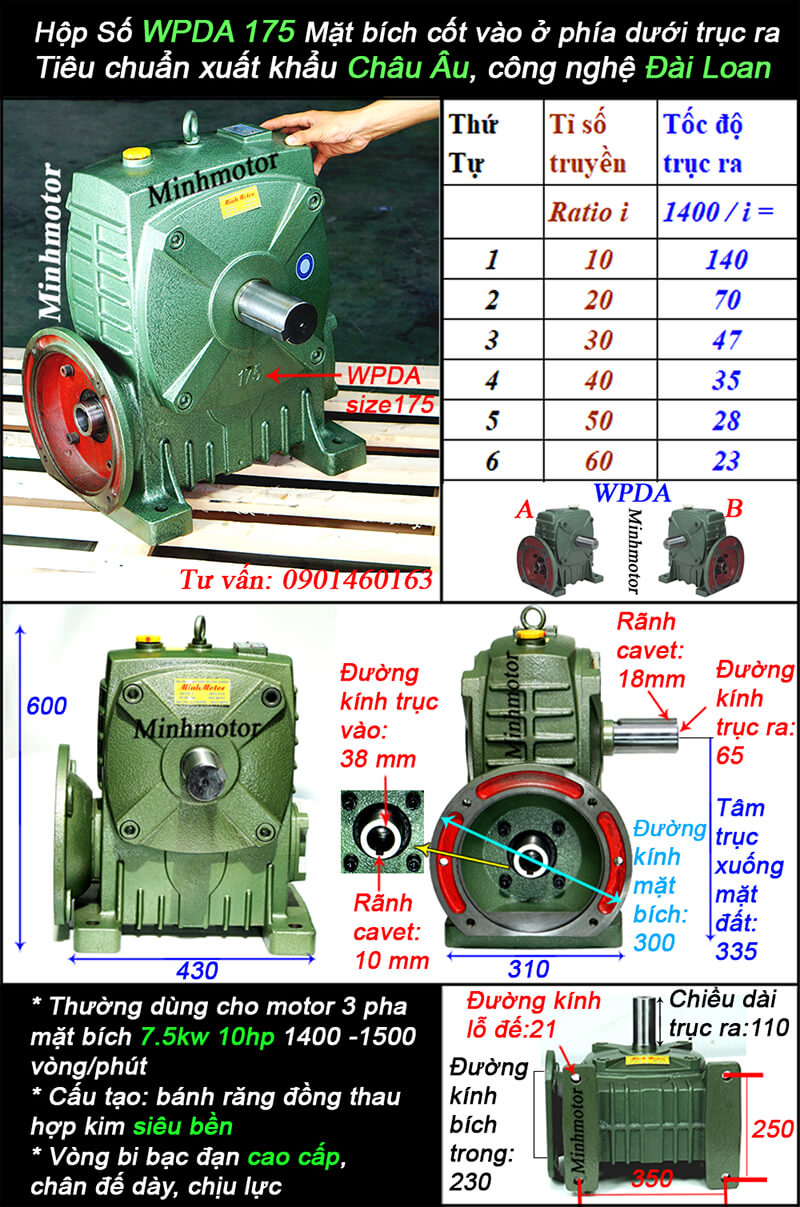

a) Bản vẽ kỹ thuật hộp số WPDA 175

hộp giảm tốc wpda 175 trục ra 65mm

  • Chân đế: 430 × 310 mm; khoảng cách 2 lỗ chân đế dọc trục 350 mm, ngang trục 250 mm, lỗ Ø21 mm.
  • Tâm trục ra tới mặt đất: 335 mm; tổng cao 600 mm.
  • Mặt bích: đường kính vành định vị 230 mm, đường kính ngoài 300 mm, 4 lỗ bắt vít.
  • Trục vào 38 mm, cavet 10 mm; trục ra 65 mm, cavet 18 mm, dài 110 mm.

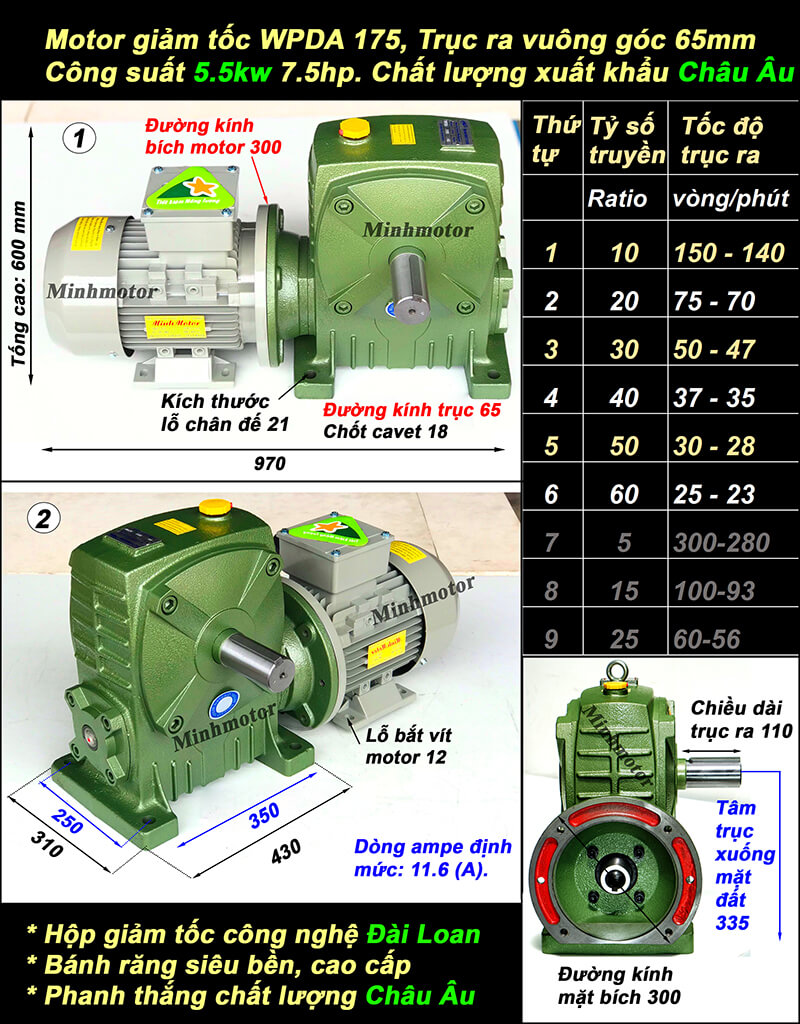

b) Bản vẽ hộp giảm tốc WPDA175 liền động cơ 5.5kW

hộp giảm tốc wpda175 liền động cơ 5.5kw

  • Công suất: 5.5 kW (7.5HP), 4 cực.
  • Trục ra 65 mm, chốt cavet 18 mm.
  • Dòng ampe định mức: 11,6 A (380V) / 20,1 A (220V).
  • Tổng dài: 870 mm; tổng cao: 600 mm.
  • Chân đế: lỗ dọc trục 350 mm, ngang trục 250 mm; tâm trục cách đất 335 mm.

c) Bản vẽ hộp giảm tốc WPDA175 liền động cơ 7.5kW

hộp giảm tốc wpda175 liền động cơ 7.5kw

  • Công suất: 7.5 kW (10HP), 4 cực.
  • Trục ra 65 mm, chốt cavet 18 mm.
  • Dòng ampe định mức: 15,4 A (380V) / 26,7 A (220V).
  • Tổng dài: 909 mm; tổng cao: 600 mm.
  • Chân đế: lỗ dọc trục 350 mm, ngang trục 250 mm; tâm trục cách đất 335 mm.

4. Cấu tạo hộp giảm tốc WPDA175 trục vít

  • Vỏ hộp: gang FC đúc nguyên khối, gân tản nhiệt hai bên.
  • Trục vít: thép hợp kim, tôi cứng bề mặt, mài ren.
  • Bánh vít: vành đồng thiếc ép trên moay-ơ gang.
  • Trục ra: thép C45, đường kính 65 mm.
  • Vòng bi: côn và cầu, chịu lực hướng trục khi đảo chiều.
  • Phớt chắn dầu: cao su NBR hai đầu trục.
  • Phụ kiện: mắt thăm dầu, nút thông hơi, nút xả dầu.

5. Ưu điểm hộp số WPDA175 trục vít

  • Tự hãm tĩnh ở tỉ số 1/40, 1/50, 1/60: tải dừng tại chỗ khi tắt motor.
  • Giảm tốc 1/60 chỉ bằng 1 cấp, hộp gọn hơn hộp bánh răng 2 cấp.
  • Bích lắp thẳng motor, không cần puly, dây curoa, khớp nối.
  • Trục vào nằm dưới, tâm trục ra cao 335 mm: dễ đi xích lên tang cuốn.
  • Chạy êm, tiếng ồn thấp hơn hộp bánh răng thẳng cùng tỉ số.
  • Bánh vít đồng thay được riêng, sửa chữa rẻ.

6. Bảng tra mô men cho từng tỉ số truyền của hộp số WPDA size 175

Tỉ số truyềnTốc độ trục raMotor 4 cực phổ biếnMô men trục raMáy thường dùng
1/10140,0 vòng/phút7.5 kW (10HP)445 NmBăng tải phẳng chạy nhanh, máy trộn liệu
1/1593,3 vòng/phút7.5 kW (10HP)652 NmMáy khuấy, vít tải ngang
1/2070,0 vòng/phút7.5 kW (10HP)839 NmBăng tải thùng, máy đóng gói
1/2556,0 vòng/phút7.5 kW (10HP)1.023 NmBăng tải nghiêng, máy ép
1/3046,7 vòng/phút7.5 kW (10HP)1.182 NmBăng tải dốc, máy đùn, tời kéo
1/4035,0 vòng/phút7.5 kW (10HP)1.473 NmTời nâng hàng, máy nghiền
1/5028,0 vòng/phút7.5 kW (10HP)1.739 NmThang tải hàng, máy trộn đặc
1/6023,3 vòng/phút7.5 kW (10HP)1.903 NmTời kéo chậm, cửa cuốn, cửa cống
  • Motor 4 cực 1400 vòng/phút; hiệu suất trục vít 0,87 (1/10) giảm dần tới 0,62 (1/60).
  • Cả 8 tỉ số dùng chung motor 7.5 kW.
  • Mô men trục ra lớn nhất: 1.903 Nm ở 1/60.
  • Bấm vào công suất motor để xem thông số motor 4 cực.

7. Cách chọn tỉ số truyền, tải trọng, motor cho tời nâng hạ dùng WPDA175

a) Sơ đồ tời kéo qua 1 ròng rọc và bảng tải nâng theo tỉ số truyền

Tời nâng hạ 2 tấn dùng hộp giảm tốc WPDA175 gắn motor phanh từ 7.5kW, tang cáp D165 trên 2 gối đỡ

Motor trong bảng: motor thắng từ (motor phanh từ) 7.5 kW 10HP 4 cực, gắn thẳng bích WPDA175. Tang cáp D165 mm, 1 sợi cáp qua 1 ròng rọc cố định.

Tỉ số truyềnTốc độ trục raTốc độ kéo cáp (mét/phút)Tải nâng tối đa làm việc lâu dài (1 sợi cáp qua 1 ròng rọc)Mô men cần tại trục raMotor thắng từ cần (đã chia hiệu suất, làm tròn theo IEC)Hiệu suất hộp số
1/6023,3 vòng/phút12,1 m/phút~ 2.025 kg~ 1707 NmPhanh từ 7.5 kW (10HP)0,62
1/5028,0 vòng/phút14,5 m/phút~ 1.850 kg~ 1560 NmPhanh từ 7.5 kW (10HP)0,68
1/4035,0 vòng/phút18,1 m/phút~ 1.567 kg~ 1321 NmPhanh từ 7.5 kW (10HP)0,72
1/3046,7 vòng/phút24,2 m/phút~ 1.258 kg~ 1060 NmPhanh từ 7.5 kW (10HP)0,77
1/2556,0 vòng/phút29,0 m/phút~ 1.088 kg~ 918 NmPhanh từ 7.5 kW (10HP)0,80
1/2070,0 vòng/phút36,3 m/phút~ 893 kg~ 753 NmPhanh từ 7.5 kW (10HP)0,82
1/1593,3 vòng/phút48,4 m/phút~ 694 kg~ 585 NmPhanh từ 7.5 kW (10HP)0,85
1/10140,0 vòng/phút72,6 m/phút~ 473 kg~ 399 NmPhanh từ 7.5 kW (10HP)0,87
  • 1/60 + motor phanh từ 7.5 kW: nâng ~ 2.025 kg, cáp chạy 12,1 m/phút.
  • 1/40 + motor phanh từ 7.5 kW: nâng ~ 1.567 kg, cáp chạy 18,1 m/phút.
  • 1/30 + motor phanh từ 7.5 kW: nâng ~ 1.258 kg, cáp chạy 24,2 m/phút.
  • Mọi tỉ số đều dùng motor phanh từ: 1/10 – 1/30 không tự hãm; 1/40 – 1/60 có rung vẫn trôi tải được.
  • Tải 3 – 3,8 tấn: mắc 2 sợi qua ròng rọc động, lực cáp còn một nửa, tốc độ nâng còn một nửa.

b) Cách tính tải nâng và công suất motor tời WPDA175

  • Tang cuốn cáp D = 165 mm, cáp thép 14 mm (6×19 lõi thép, lực kéo đứt ~ 120 kN).
  • Tỉ lệ tang/cáp D/d ~ 12: cỡ tang tời phổ biến ở thị trường Việt Nam, tải lớn, tốc độ chậm.
  • Tải 2.025 kg: lực cáp ~ 19,9 kN, hệ số an toàn cáp ~ 6.
  • Tang nhỏ thì cáp gập nhiều: kiểm tra sợi đứt, xoắn cáp mỗi 3 tháng.
  • Tang đặt trên 2 gối đỡ riêng, nối trục ra bằng khớp nối hoặc xích: trục 65 mm không gánh lực cáp.
  • 1 sợi cáp qua 1 ròng rọc cố định trên dầm: lực cáp bằng trọng lượng tải; hiệu suất ròng rọc 0,96.
  • Tốc độ cáp = 3,1416 × 0,165 × tốc độ trục ra.
  • Tải tối đa = mô men ÷ 0,0825 ÷ 9,81 × 0,96 × 0,78 × 1,15 (trừ 22% để chạy lâu dài, cộng 15% trọng lượng cho phép).
  • Công suất motor cần = tải × 9,81 × tốc độ cáp ÷ 60 ÷ 0,96 ÷ hiệu suất hộp số = ~ 6,7 kW ở mọi tỉ số → làm tròn IEC lên 7.5 kW.
  • Hiệu suất trục vít thấp: 0,62 ở 1/60, 0,77 ở 1/30, lúc khởi động còn tụt thêm 0,1 – 0,2 → motor luôn chọn dư kW.
  • Phanh từ motor 7.5 kW giữ tải tại chỗ khi mất điện, khi dừng giữa chừng.
  • Bảng tính ở lớp cáp thứ nhất; mỗi lớp cáp quấn chồng thêm, tải nâng giảm ~ 12%.

8. Ví dụ tính băng tải nằm ngang và băng tải nghiêng 30 độ dùng WPDA175: tỉ số 1/10 – 1/60 kéo được bao nhiêu kg

Hiệu suất trục vít WPDA175 khi chạy đều tải: 1/10: 0,87 · 1/15: 0,85 · 1/20: 0,82 · 1/25: 0,80 · 1/30: 0,77 · 1/40: 0,72 · 1/50: 0,68 · 1/60: 0,62.

  • Lúc khởi động, hiệu suất trục vít còn thấp hơn ~ 0,1 – 0,2.
  • Tải trong 2 bảng dưới: motor chạy ~ 80% định mức (đã trừ 20% để làm việc lâu dài).
  • Băng thực tế ít con lăn, ma sát lớn: hệ số cản quy đổi 0,4.

a) Băng tải nằm ngang dùng WPDA175

Băng tải nằm ngang dùng hộp giảm tốc WPDA175, rulo D280

Tỉ số truyềnTốc độ trục raTốc độ băng tải (mét/phút)Tổng khối lượng hàng tối đa trên băng nằm ngangMô men cần tại trục raCông suất motor cần (đã chia hiệu suất, làm tròn theo IEC)Hiệu suất hộp số
1/10140,0 vòng/phút123,2 m/phút~ 616 kg~ 356 Nm7.5 kW (10HP)0,87
1/1593,3 vòng/phút82,1 m/phút~ 902 kg~ 522 Nm7.5 kW (10HP)0,85
1/2070,0 vòng/phút61,6 m/phút~ 1.161 kg~ 671 Nm7.5 kW (10HP)0,82
1/2556,0 vòng/phút49,3 m/phút~ 1.416 kg~ 819 Nm7.5 kW (10HP)0,80
1/3046,7 vòng/phút41,1 m/phút~ 1.635 kg~ 945 Nm7.5 kW (10HP)0,77
1/4035,0 vòng/phút30,8 m/phút~ 2.038 kg~ 1179 Nm7.5 kW (10HP)0,72
1/5028,0 vòng/phút24,6 m/phút~ 2.406 kg~ 1392 Nm7.5 kW (10HP)0,68
1/6023,3 vòng/phút20,5 m/phút~ 2.633 kg~ 1523 Nm7.5 kW (10HP)0,62
  • 1/60 + motor 7.5 kW: kéo ~ 2.633 kg, băng chạy 20,5 m/phút.
  • 1/30 + motor 7.5 kW: kéo ~ 1.635 kg, băng chạy 41,1 m/phút.
  • 1/10 + motor 7.5 kW: kéo ~ 616 kg, băng chạy 123,2 m/phút.
  • Băng 10 m, bao 50 kg đặt cách 0,5 m: ~ 15 bao, tức ~ 750 kg → tỉ số 1/15 trở lên.
  • Rulo chủ động D = 280 mm, motor 4 cực 1400 vòng/phút.
  • Băng ít con lăn, băng trượt trên tấm đỡ, bụi bẩn: hệ số cản quy đổi 0,4.
  • Lực kéo = m × 9,81 × 0,4.
  • Hiệu suất xích + rulo: 0,95; trừ 20% để chạy lâu dài.
  • Khối lượng trong bảng là tổng hàng nằm trên băng cùng lúc.

b) Băng tải nghiêng 30 độ dùng WPDA175

Băng tải nghiêng 30 độ dùng hộp giảm tốc WPDA175, rulo D280

Tỉ số truyềnTốc độ trục raTốc độ băng tải (mét/phút)Tổng khối lượng hàng tối đa trên băng dốc 30°Mô men cần tại trục raCông suất motor cần (đã chia hiệu suất, làm tròn theo IEC)Hiệu suất hộp số
1/10140,0 vòng/phút123,2 m/phút~ 291 kg~ 356 Nm7.5 kW (10HP)0,87
1/1593,3 vòng/phút82,1 m/phút~ 426 kg~ 522 Nm7.5 kW (10HP)0,85
1/2070,0 vòng/phút61,6 m/phút~ 549 kg~ 671 Nm7.5 kW (10HP)0,82
1/2556,0 vòng/phút49,3 m/phút~ 669 kg~ 819 Nm7.5 kW (10HP)0,80
1/3046,7 vòng/phút41,1 m/phút~ 773 kg~ 945 Nm7.5 kW (10HP)0,77
1/4035,0 vòng/phút30,8 m/phút~ 963 kg~ 1179 Nm7.5 kW (10HP)0,72
1/5028,0 vòng/phút24,6 m/phút~ 1.137 kg~ 1392 Nm7.5 kW (10HP)0,68
1/6023,3 vòng/phút20,5 m/phút~ 1.244 kg~ 1523 Nm7.5 kW (10HP)0,62
  • 1/60 + motor 7.5 kW: kéo ~ 1.244 kg hàng, băng chạy 20,5 m/phút.
  • 1/30 + motor 7.5 kW: kéo ~ 773 kg, băng chạy 41,1 m/phút.
  • 1/10 + motor 7.5 kW: kéo ~ 291 kg, băng chạy 123,2 m/phút.
  • Bao 50 kg, băng 1/30: tối đa 15 bao nằm trên băng.
  • 1/10 – 1/30: băng có thể trôi ngược khi mất điện, dùng motor phanh hoặc khóa ngược.
  • Rulo chủ động D = 280 mm, motor 4 cực 1400 vòng/phút.
  • Ít con lăn, ma sát lớn: hệ số cản quy đổi 0,4.
  • Lực kéo = m × 9,81 × (sin30° + 0,4 × cos30°) = 0,846 × m × 9,81.
  • Hiệu suất xích + rulo: 0,95; trừ 20% để chạy lâu dài.
  • Khối lượng trong bảng là tổng hàng nằm trên băng cùng lúc.

9. FAQ khi chọn mua, lắp đặt và sử dụng hộp giảm tốc WPDA175

a) Cho người sắp mua, khảo giá WPDA175

  • Hộp giảm tốc WPDA175 lắp motor bao nhiêu kW? Motor 7.5 kW 4 cực, dùng chung cho cả 8 tỉ số 1/10 – 1/60. Bích lắp motor 300 mm, lỗ trục vào 38 mm. Tỉ số 1/60 cho mô men ~ 1.903 Nm, tỉ số 1/30 cho ~ 1.182 Nm.
  • WPDA175 nâng thẳng đứng được 2 tấn không? Được, ở tỉ số 1/60 với motor phanh từ 7.5 kW, tang 165 mm, 1 sợi cáp 14 mm qua 1 ròng rọc: tối đa ~ 2.025 kg, cáp chạy 12,1 m/phút (đã trừ 22% chạy lâu dài, cộng 15% trọng lượng cho phép). Tỉ số 1/40 còn ~ 1.567 kg. Tải 3 tấn: mắc 2 sợi qua ròng rọc động, tốc độ nâng còn một nửa.
  • Băng tải nằm ngang dùng WPDA175 kéo được bao nhiêu kg? Được ~ 2.633 kg hàng ở tỉ số 1/60, băng chạy 20,5 m/phút; tỉ số 1/10 còn ~ 616 kg. Số này tính cho băng ít con lăn, hệ số cản 0,4, đã trừ 20% để chạy lâu dài.
  • Băng tải nghiêng 30 độ dùng WPDA175 chở được 1.100 kg không? Được, với rulo 280 mm: tỉ số 1/60 + motor 7.5 kW kéo ~ 1.244 kg hàng. Tỉ số 1/30 chở ~ 773 kg, băng chạy nhanh gấp đôi (41,1 m/phút).
  • Tỉ số nào của WPDA175 tự hãm, không trôi tải? Tỉ số 1/40, 1/50, 1/60 tự hãm tĩnh: tắt motor, tải đứng yên. Tỉ số 1/10 – 1/30 không tự hãm chắc chắn. Có rung động thì tỉ số cao cũng giảm khả năng tự hãm; tời nâng hàng dùng thêm motor phanh từ.
  • Trục ra 65 mm của WPDA175 lắp nhông xích được không? Được. Nhông khoét lỗ 65 mm, rãnh then theo rãnh cavet trên trục. Tời và băng tải nên đặt tang, rulo trên 2 gối đỡ riêng, trục ra chỉ truyền mô men.

b) Cho người mới mua, cần dùng WPDA175 cho đúng

  • Mới mua WPDA175 về chạy ngay được không? Chưa. Kiểm tra mắt thăm: dầu phải tới giữa mắt thăm. Dùng dầu bánh răng công nghiệp VG320 hoặc VG460. Thay nút bịt ở vị trí cao nhất bằng nút thông hơi.
  • Motor 7.5 kW gắn WPDA175 chạy dòng bao nhiêu ampe? ~ 15,4 A ở 380V và ~ 26,6 A ở 220V (3 pha). CB, rơ le nhiệt chỉnh theo dòng định mức này.
  • Lắp nhông, khớp nối vào trục ra cần chú ý gì? Độ lệch tâm dưới 0,1 mm. Bệ thép đủ cứng, siết đều 4 bu lông chân đế. 100 – 200 giờ đầu chạy ~ 70% tải để bánh vít đồng rà khớp.
  • Motor quay ngược chiều mong muốn thì làm sao? Đảo 2 trong 3 dây pha ở hộp đấu dây motor. Hộp trục vít quay được cả 2 chiều, chiều nào mô men cũng như nhau.

c) Cho người đã dùng, cần bảo trì WPDA175

  • Bao lâu thay dầu WPDA175 một lần? Lần đầu sau 300 – 500 giờ chạy, vì mạt đồng rà khớp lẫn trong dầu. Sau đó 2.500 – 3.000 giờ một lần; xưởng chạy 2 ca thì ~ 6 tháng.
  • Chạy nửa năm cần kiểm tra những gì? Mức dầu ở mắt thăm, phớt hai đầu trục có rỉ dầu không, bu lông chân đế còn chặt không. Lắc tay trục ra: độ rơ tăng rõ là bánh vít đã mòn.
  • Vỏ hộp nóng bao nhiêu độ là bình thường? Dưới 80°C khi chạy đều tải. 100 – 200 giờ đầu nóng tới 70°C là bình thường do đang rà khớp.
  • Phớt chắn dầu rỉ thì thay khi nào? Thay ngay khi thấy dầu đọng thành vệt dưới đầu trục. Phớt cao su NBR rẻ; để lâu thiếu dầu, bánh vít mòn nhanh.

d) Cho người dùng mắc lỗi, cần cách sửa

  • Lỡ đổ dầu nhớt xe máy vào WPDA175 có sao không? Có. Dầu xe máy độ nhớt thấp, không có phụ gia chịu cực áp: bánh vít đồng mòn nhanh, hộp nóng. Xả sạch, súc rửa, đổ lại dầu VG320 hoặc VG460.
  • Hộp nóng quá 80°C, motor nhảy CB thì xử lý thế nào? Đó là quá tải hoặc thiếu dầu. So tải thực tế với bảng ở mục 7, 8: vượt thì giảm tải, chuyển tỉ số cao hơn hoặc mắc thêm ròng rọc động.
  • Tời trôi tải khi tắt máy thì sửa ra sao? Tỉ số 1/10 – 1/30 không tự hãm. Thay motor phanh từ cùng công suất, hoặc đổi sang tỉ số 1/40 – 1/60.
  • Trục ra kêu lạch cạch, rơ nhiều thì làm sao? Bánh vít đồng đã mòn. Thay riêng bánh vít và vòng bi, không cần thay cả hộp.

10. Cách lắp đặt và bảo trì hộp số WPDA175

  • Bệ bắt hộp: thép tấm dày từ 16 mm, bu lông M20 qua 4 lỗ Ø21.
  • Độ lệch tâm trục ra với nhông, khớp nối: dưới 0,1 mm.
  • Dầu: bánh răng công nghiệp VG320 hoặc VG460, đổ tới giữa mắt thăm.
  • Thay dầu lần đầu: sau 300–500 giờ chạy.
  • Thay dầu định kỳ: 2.500–3.000 giờ chạy.
  • Nhiệt độ vỏ hộp khi chạy đều tải: dưới 80°C.
