Hộp Giảm Tốc WPDA Size 135

5.934 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp giảm tốc WPDA 135 là hộp số trục vít bánh vít 1 cấp, khoảng cách tâm trục 135 mm, mặt bích lắp motor nằm phía dưới trục ra. Hộp số WPDA135 sinh ra cho dải motor 3 kW – 4 kW: trục ra 55 mm, mô men 761 Nm ở 1/60, kéo tời ~ 668 kg qua 1 ròng rọc, băng tải nghiêng 30 độ chở ~ 697 kg hàng.

1. Thông số kỹ thuật hộp giảm tốc WPDA135

  • Model: WPDA size 135, trục vít bánh vít 1 cấp, mặt bích trục vào phía dưới.
  • Khoảng cách tâm trục: 135 mm.
  • Lỗ trục vào: 28 mm, rãnh cavet 8 mm.
  • Đường kính trục ra: 55 mm, rãnh cavet 16 mm, dài 95 mm.
  • Mặt bích lắp motor: đường kính ngoài 250 mm, vành định vị 180 mm.
  • Tỉ số truyền: 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60.
  • Motor phù hợp: 3 kW – 3.7 kW, 4 cực 1400–1450 vòng/phút.
  • Chân đế: 350 × 250 mm, tâm lỗ 290 × 200 mm, lỗ Ø18 mm.
  • Tâm trục ra tới mặt đất: 270 mm; tổng cao 480 mm.

2. Ứng dụng hộp giảm tốc WPDA 135

  • Tời nâng hàng, tời kéo xe goòng, thang tải hàng kho 500–700 kg.
  • Băng tải nghiêng 30 độ chở bao xi măng, bao cám, thùng hàng.
  • Băng tải gạch, ngói, đá ốp lát trong xưởng gốm sứ.
  • Máy khuấy bồn thức ăn chăn nuôi, máy trộn vữa, máy trộn phân vi sinh.
  • Vít tải lúa gạo, cám, mùn cưa, vít tải tro xỉ lò hơi.
  • Máy ép viên, máy đùn nhựa nhỏ, máy cán tôn mini.
  • Cửa cuốn công nghiệp, cửa cống thủy lợi, cửa trượt nhà xưởng.
  • Tời kéo dọc, nâng hạ, vận thăng chở hàng: WPDA135 gắn motor phanh thắng từ EJ 4 pole 3kW, 3.7kW — phanh khóa trục ngay khi ngắt điện, tải treo không trôi.

3. Bản vẽ kích thước hộp số WPDA135

a) Thông số hộp giảm tốc WPDA135 trục vít

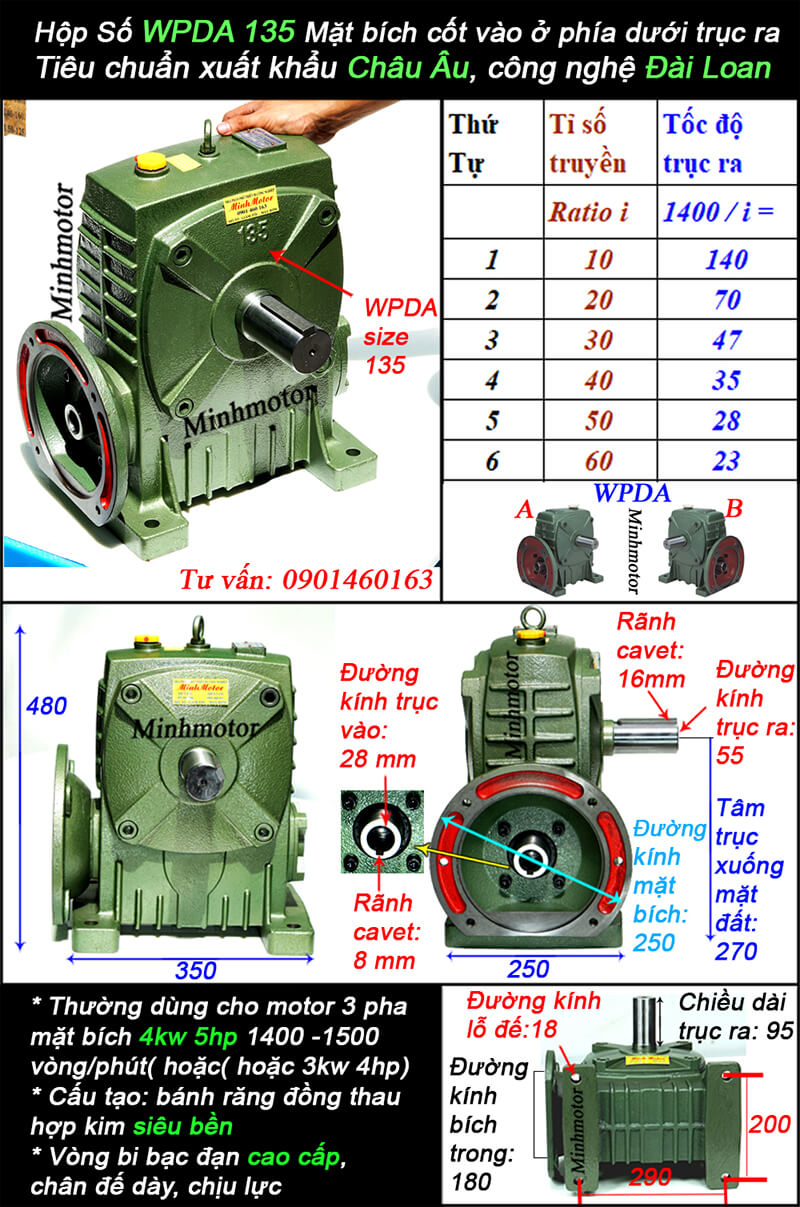

hộp giảm tốc wpda 135 trục ra 55mm

  • Chân đế: 350 × 250 mm; khoảng cách 2 lỗ chân đế dọc trục 290 mm, ngang trục 200 mm, lỗ Ø18 mm.
  • Tâm trục ra tới mặt đất: 270 mm; tổng cao 480 mm.
  • Mặt bích: đường kính vành định vị 180 mm, đường kính ngoài 250 mm, 4 lỗ bắt vít.
  • Trục vào 28 mm, cavet 8 mm; trục ra 55 mm, cavet 16 mm, dài 95 mm.

b) Bản vẽ hộp giảm tốc WPDA135 lắp motor 3kW 3 pha

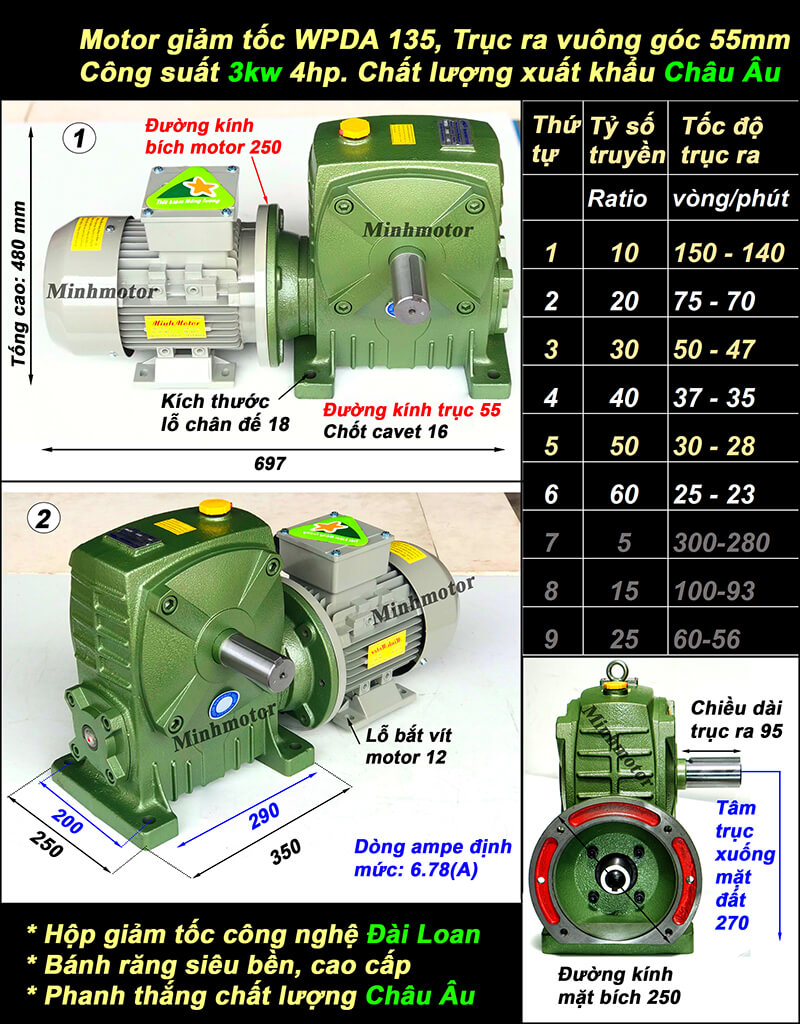

hộp giảm tốc wpda 135 lắp motor 3kw 3 pha

  • Công suất: 3 kW (4HP), 4 cực.
  • Trục ra 55 mm, chốt cavet 16 mm.
  • Dòng ampe định mức: 6,78 A (380V) / 11,7 A (220V).
  • Tổng dài: 697 mm; tổng cao: 480 mm.
  • Chân đế: lỗ dọc trục 290 mm, ngang trục 200 mm; tâm trục cách đất 270 mm.

c) Bản vẽ hộp giảm tốc WPDA135 lắp motor 3.7kW 4kW 3 pha

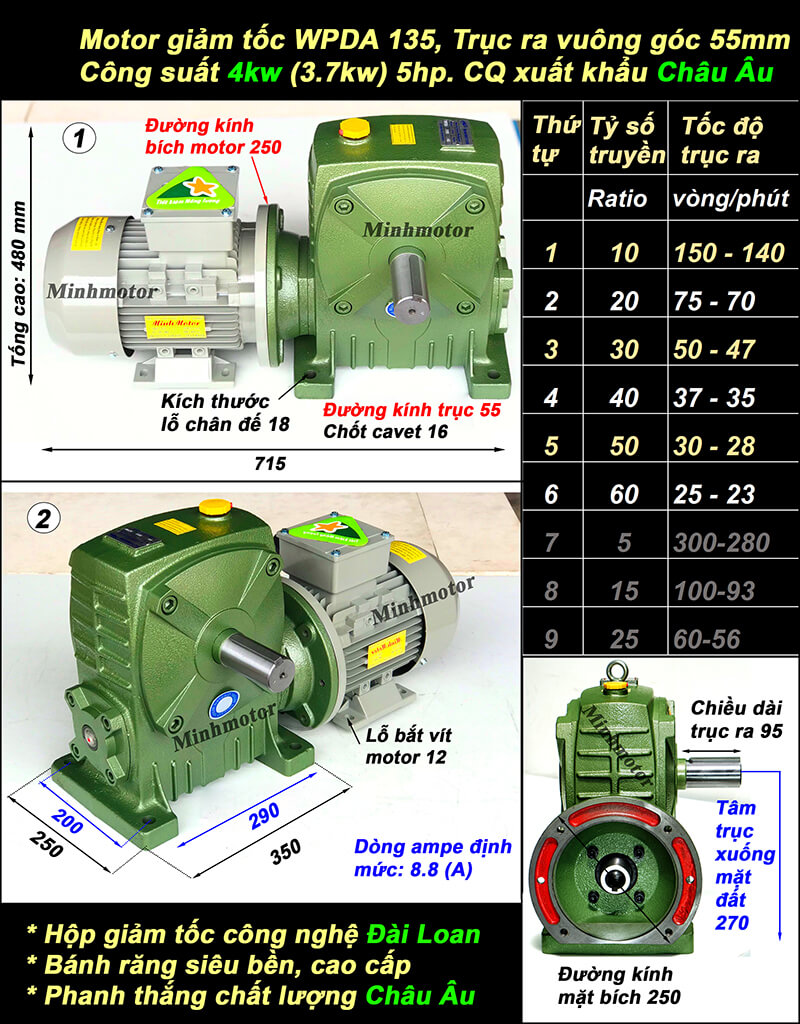

hộp giảm tốc wpda 135 lắp motor 3.7kw 4kw 3 pha

  • Công suất: 3.7 kW (5HP), 4 cực.
  • Trục ra 55 mm, chốt cavet 16 mm.
  • Dòng ampe định mức: 8,8 A (380V) / 15,2 A (220V).
  • Tổng dài: 715 mm; tổng cao: 480 mm.
  • Chân đế: lỗ dọc trục 290 mm, ngang trục 200 mm; tâm trục cách đất 270 mm.

d) Thông số hộp số WPDA size 135 gắn động cơ 3kW 1 pha

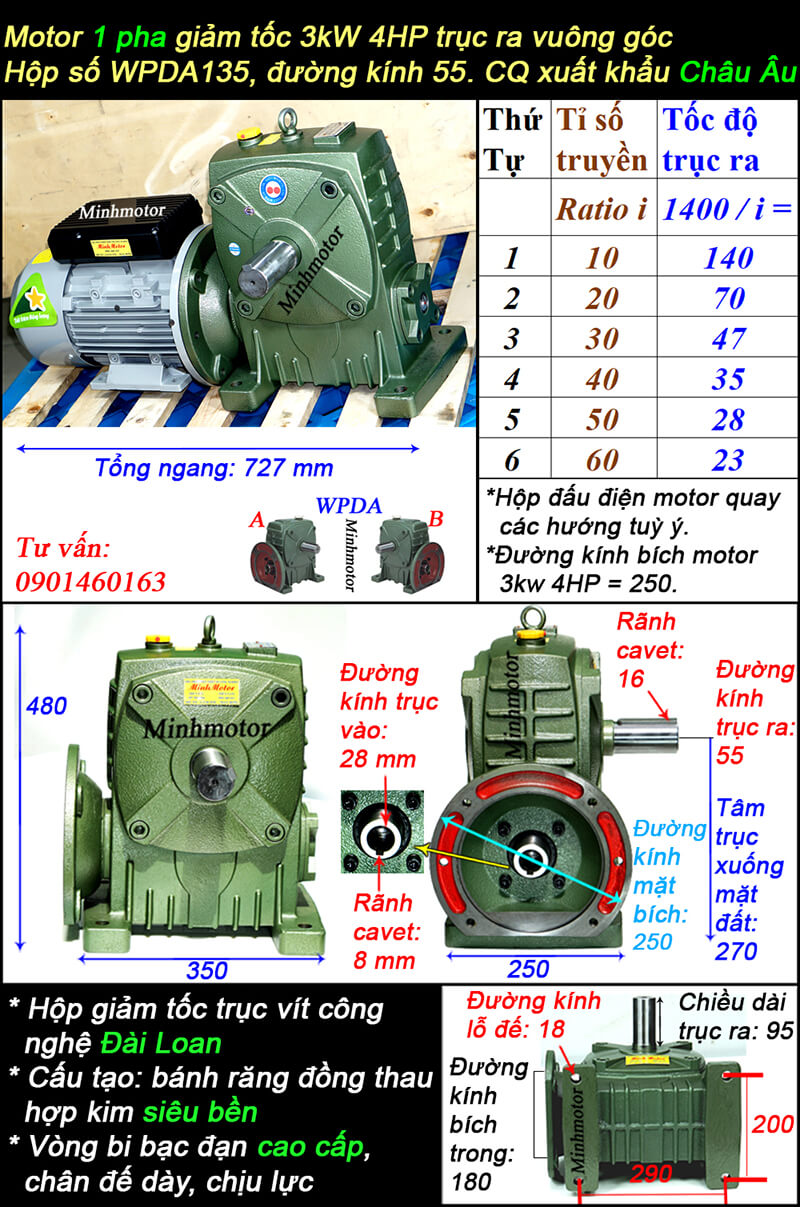

hộp giảm tốc wpda 135 lắp motor 3kw 1 pha

  • Công suất: 3 kW 1 pha 220V.
  • Trục ra 55 mm, chốt cavet 16 mm.
  • Tổng dài: 738 mm; tổng cao: 480 mm.
  • Chân đế: lỗ dọc trục 290 mm, ngang trục 200 mm; tâm trục cách đất 270 mm.

e) Thông số hộp số WPDA size 135 gắn động cơ 3.7kW 1 pha

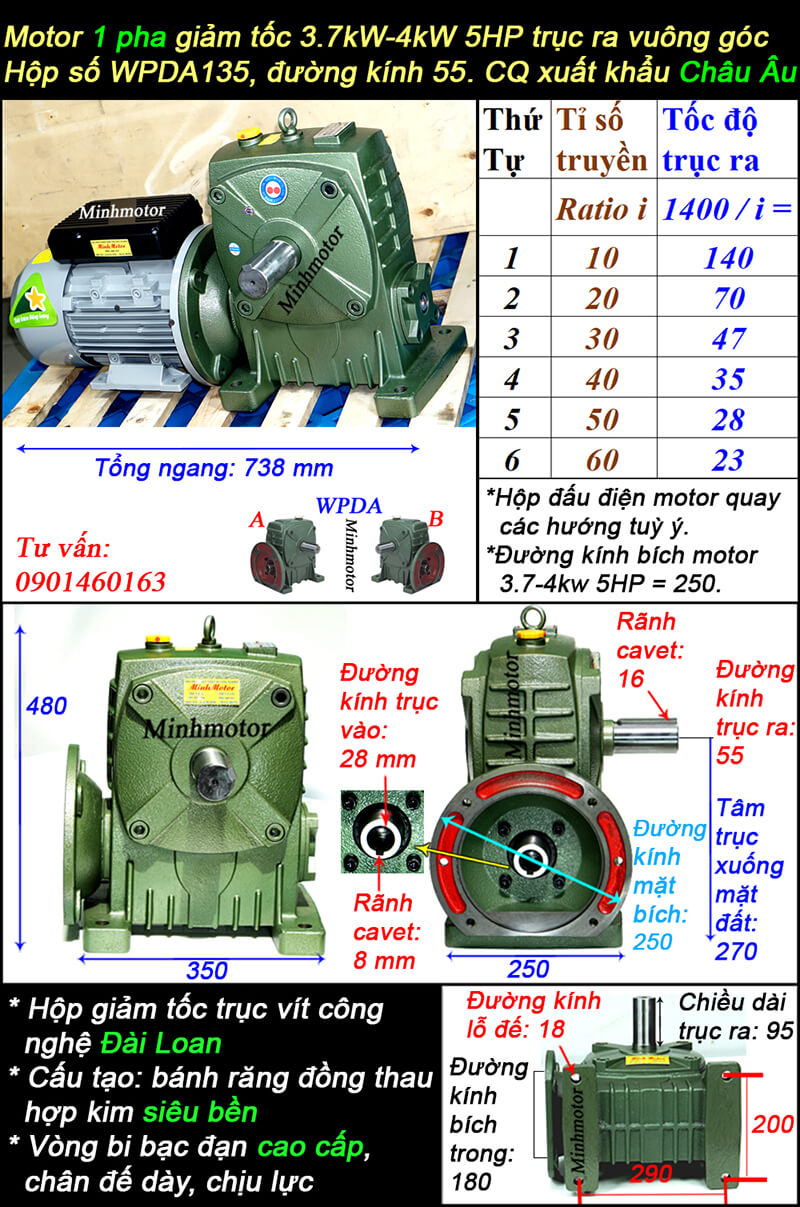

hộp giảm tốc wpda 135 lắp motor 3.7kw 4kw 1 pha

  • Công suất: 3.7 kW 1 pha 220V.
  • Trục ra 55 mm, chốt cavet 16 mm.
  • Tổng dài: 738 mm; tổng cao: 480 mm.
  • Chân đế: lỗ dọc trục 290 mm, ngang trục 200 mm; tâm trục cách đất 270 mm.

4. Cấu tạo hộp giảm tốc WPDA135 trục vít

  • Vỏ hộp: gang FC đúc nguyên khối, gân tản nhiệt hai bên.
  • Trục vít: thép hợp kim, tôi cứng bề mặt, mài ren.
  • Bánh vít: vành đồng thiếc ép trên moay-ơ gang.
  • Trục ra: thép C45, đường kính 55 mm.
  • Vòng bi: côn và cầu, chịu lực hướng trục khi đảo chiều.
  • Phớt chắn dầu: cao su NBR hai đầu trục.
  • Phụ kiện: mắt thăm dầu, nút thông hơi, nút xả dầu.

5. Ưu điểm hộp số WPDA135 trục vít

  • Tự hãm tĩnh ở tỉ số 1/40, 1/50, 1/60: tải dừng tại chỗ khi tắt motor.
  • Giảm tốc 1/60 chỉ bằng 1 cấp, hộp gọn hơn hộp bánh răng 2 cấp.
  • Bích lắp thẳng motor, không cần puly, dây curoa, khớp nối.
  • Trục vào nằm dưới, tâm trục ra cao 270 mm: dễ đi xích lên tang cuốn.
  • Chạy êm, tiếng ồn thấp hơn hộp bánh răng thẳng cùng tỉ số.
  • Bánh vít đồng thay được riêng, sửa chữa rẻ.

6. Bảng tra mô men cho từng tỉ số truyền của hộp số WPDA size 135

Tỉ số truyềnTốc độ trục raMotor 4 cực phổ biếnMô men trục raMáy thường dùng
1/10140,0 vòng/phút3.7 kW (5HP)220 NmBăng tải phẳng chạy nhanh, máy trộn liệu
1/1593,3 vòng/phút3.7 kW (5HP)322 NmMáy khuấy, vít tải ngang
1/2070,0 vòng/phút3.7 kW (5HP)414 NmBăng tải thùng, máy đóng gói
1/2556,0 vòng/phút3.7 kW (5HP)505 NmBăng tải nghiêng, máy ép
1/3046,7 vòng/phút3.7 kW (5HP)583 NmBăng tải dốc, máy đùn, tời kéo
1/4035,0 vòng/phút3 kW (4HP)589 NmTời nâng hàng, máy nghiền
1/5028,0 vòng/phút3 kW (4HP)696 NmThang tải hàng, máy trộn đặc
1/6023,3 vòng/phút3 kW (4HP)761 NmTời kéo chậm, cửa cuốn, cửa cống
  • Motor 4 cực 1400 vòng/phút; hiệu suất trục vít 0,87 (1/10) giảm dần tới 0,62 (1/60).
  • 1/10 – 1/30 dùng motor 3.7 kW; 1/40 – 1/60 dùng motor 3 kW.
  • Mô men trục ra lớn nhất: 761 Nm ở 1/60.
  • Bấm vào công suất motor để xem thông số motor 4 cực.

7. Cách chọn tỉ số truyền, tải trọng, motor cho tời nâng hạ dùng WPDA135

a) Sơ đồ tời kéo qua 1 ròng rọc và bảng tải nâng theo tỉ số truyền

Tời nâng hạ dùng hộp giảm tốc WPDA135, tang cáp D200 trên 2 gối đỡ

Tỉ số truyềnTốc độ trục raTốc độ kéo cáp (mét/phút)Tải nâng tối đa làm việc lâu dài (1 sợi cáp qua 1 ròng rọc)Mô men cần tại trục raCông suất motor cần (đã chia hiệu suất, làm tròn theo IEC)Hiệu suất hộp số
1/6023,3 vòng/phút14,7 m/phút~ 668 kg~ 683 Nm3 kW (4HP)0,62
1/5028,0 vòng/phút17,6 m/phút~ 611 kg~ 624 Nm3 kW (4HP)0,68
1/4035,0 vòng/phút22,0 m/phút~ 517 kg~ 529 Nm3 kW (4HP)0,72
1/3046,7 vòng/phút29,3 m/phút~ 512 kg~ 523 Nm3.7 kW (5HP)0,77
1/2556,0 vòng/phút35,2 m/phút~ 443 kg~ 453 Nm3.7 kW (5HP)0,80
1/2070,0 vòng/phút44,0 m/phút~ 363 kg~ 371 Nm3.7 kW (5HP)0,82
1/1593,3 vòng/phút58,6 m/phút~ 282 kg~ 289 Nm3.7 kW (5HP)0,85
1/10140,0 vòng/phút88,0 m/phút~ 193 kg~ 197 Nm3.7 kW (5HP)0,87
  • 1/60 + motor 3 kW: nâng ~ 668 kg, cáp chạy 14,7 m/phút.
  • 1/30 + motor 3.7 kW: nâng ~ 512 kg, cáp chạy 29,3 m/phút.
  • 1/10 – 1/30 không tự hãm: tời đứng dùng motor phanh từ.
  • Tải gấp đôi: mắc 2 sợi qua ròng rọc động, lực cáp còn một nửa.

b) Cách tính tải nâng và công suất motor tời WPDA135

  • Tang cuốn cáp D = 200 mm, cáp thép 8 mm (6×19, lực kéo đứt ~ 34 kN).
  • Tỉ lệ tang/cáp D/d = 25.
  • Tải 668 kg: lực cáp ~ 6,6 kN, hệ số an toàn cáp ~ 5,2.
  • Tang đặt trên 2 gối đỡ riêng, nối trục ra bằng khớp nối hoặc xích: trục 55 mm không gánh lực cáp.
  • 1 sợi cáp qua 1 ròng rọc cố định trên dầm: lực cáp bằng trọng lượng tải; hiệu suất ròng rọc 0,96.
  • Tốc độ cáp = 3,1416 × 0,20 × tốc độ trục ra.
  • Tải tối đa = mô men ÷ 0,10 ÷ 9,81 × 0,96 × 0,78 × 1,15 (trừ 22% để chạy lâu dài, cộng 15% trọng lượng cho phép).
  • Công suất motor cần = tải × 9,81 × tốc độ cáp ÷ 60 ÷ 0,96 ÷ hiệu suất hộp số, làm tròn lên theo IEC.
  • Hiệu suất trục vít thấp: 0,62 ở 1/60, 0,77 ở 1/30, lúc khởi động còn tụt thêm 0,1 – 0,2 → motor luôn chọn dư kW.
  • Bảng tính ở lớp cáp thứ nhất; mỗi lớp cáp quấn chồng thêm, tải nâng giảm ~ 8%.

8. Ví dụ tính băng tải nằm ngang và băng tải nghiêng 30 độ dùng WPDA135: tỉ số 1/10 – 1/60 kéo được bao nhiêu kg

Hiệu suất trục vít WPDA135 khi chạy đều tải: 1/10: 0,87 · 1/15: 0,85 · 1/20: 0,82 · 1/25: 0,80 · 1/30: 0,77 · 1/40: 0,72 · 1/50: 0,68 · 1/60: 0,62.

  • Lúc khởi động, hiệu suất trục vít còn thấp hơn ~ 0,1 – 0,2.
  • Tải trong 2 bảng dưới: motor chạy ~ 80% định mức (đã trừ 20% để làm việc lâu dài).
  • Băng thực tế ít con lăn, ma sát lớn: hệ số cản quy đổi 0,4.

a) Băng tải nằm ngang dùng WPDA135

Băng tải nằm ngang dùng hộp giảm tốc WPDA135, rulo D200

Tỉ số truyềnTốc độ trục raTốc độ băng tải (mét/phút)Tổng khối lượng hàng tối đa trên băng nằm ngangMô men cần tại trục raCông suất motor cần (đã chia hiệu suất, làm tròn theo IEC)Hiệu suất hộp số
1/10140,0 vòng/phút88,0 m/phút~ 425 kg~ 176 Nm3 kW (4HP)0,87
1/1593,3 vòng/phút58,6 m/phút~ 623 kg~ 257 Nm3 kW (4HP)0,85
1/2070,0 vòng/phút44,0 m/phút~ 802 kg~ 331 Nm3 kW (4HP)0,82
1/2556,0 vòng/phút35,2 m/phút~ 978 kg~ 404 Nm3 kW (4HP)0,80
1/3046,7 vòng/phút29,3 m/phút~ 1.129 kg~ 466 Nm3 kW (4HP)0,77
1/4035,0 vòng/phút22,0 m/phút~ 1.141 kg~ 471 Nm3 kW (4HP)0,72
1/5028,0 vòng/phút17,6 m/phút~ 1.348 kg~ 557 Nm3 kW (4HP)0,68
1/6023,3 vòng/phút14,7 m/phút~ 1.474 kg~ 609 Nm3 kW (4HP)0,62
  • 1/60 + motor 3 kW: kéo ~ 1.474 kg, băng chạy 14,7 m/phút.
  • 1/30 + motor 3 kW: kéo ~ 1.129 kg, băng chạy 29,3 m/phút.
  • 1/10 + motor 3 kW: kéo ~ 425 kg, băng chạy 88,0 m/phút.
  • Băng 10 m, bao 50 kg đặt cách 0,5 m: ~ 15 bao, tức ~ 750 kg → tỉ số 1/20 trở lên.
  • Rulo chủ động D = 200 mm, motor 4 cực 1400 vòng/phút.
  • Băng ít con lăn, băng trượt trên tấm đỡ, bụi bẩn: hệ số cản quy đổi 0,4.
  • Lực kéo = m × 9,81 × 0,4.
  • Hiệu suất xích + rulo: 0,95; trừ 20% để chạy lâu dài.
  • Khối lượng trong bảng là tổng hàng nằm trên băng cùng lúc.

b) Băng tải nghiêng 30 độ dùng WPDA135

Băng tải nghiêng 30 độ dùng hộp giảm tốc WPDA135, rulo D200

Tỉ số truyềnTốc độ trục raTốc độ băng tải (mét/phút)Tổng khối lượng hàng tối đa trên băng dốc 30°Mô men cần tại trục raCông suất motor cần (đã chia hiệu suất, làm tròn theo IEC)Hiệu suất hộp số
1/10140,0 vòng/phút88,0 m/phút~ 201 kg~ 176 Nm3 kW (4HP)0,87
1/1593,3 vòng/phút58,6 m/phút~ 295 kg~ 257 Nm3 kW (4HP)0,85
1/2070,0 vòng/phút44,0 m/phút~ 379 kg~ 331 Nm3 kW (4HP)0,82
1/2556,0 vòng/phút35,2 m/phút~ 462 kg~ 404 Nm3 kW (4HP)0,80
1/3046,7 vòng/phút29,3 m/phút~ 534 kg~ 466 Nm3 kW (4HP)0,77
1/4035,0 vòng/phút22,0 m/phút~ 539 kg~ 471 Nm3 kW (4HP)0,72
1/5028,0 vòng/phút17,6 m/phút~ 637 kg~ 557 Nm3 kW (4HP)0,68
1/6023,3 vòng/phút14,7 m/phút~ 697 kg~ 609 Nm3 kW (4HP)0,62
  • 1/60 + motor 3 kW: kéo ~ 697 kg hàng, băng chạy 14,7 m/phút.
  • 1/30 + motor 3 kW: kéo ~ 534 kg, băng chạy 29,3 m/phút.
  • 1/10 + motor 3 kW: kéo ~ 201 kg, băng chạy 88,0 m/phút.
  • Bao 50 kg, băng 1/30: tối đa 10 bao nằm trên băng.
  • 1/10 – 1/30: băng có thể trôi ngược khi mất điện, dùng motor phanh hoặc khóa ngược.
  • Rulo chủ động D = 200 mm, motor 4 cực 1400 vòng/phút.
  • Ít con lăn, ma sát lớn: hệ số cản quy đổi 0,4.
  • Lực kéo = m × 9,81 × (sin30° + 0,4 × cos30°) = 0,846 × m × 9,81.
  • Hiệu suất xích + rulo: 0,95; trừ 20% để chạy lâu dài.
  • Khối lượng trong bảng là tổng hàng nằm trên băng cùng lúc.

9. FAQ khi chọn mua, lắp đặt và sử dụng hộp giảm tốc WPDA135

a) Cho người sắp mua, khảo giá WPDA135

  • Hộp giảm tốc WPDA135 lắp motor 3 kW hay 3.7 kW? Cả hai lắp được, cùng bích 250 mm và lỗ trục vào 28 mm. Tỉ số 1/10 – 1/30 dùng phổ biến motor 3.7 kW: mô men tới ~ 583 Nm. Tỉ số 1/40 – 1/60 dùng motor 3 kW: mô men tới ~ 761 Nm, tải nặng chạy chậm.
  • WPDA135 nâng thẳng đứng được 900 kg không? Không, nếu kéo 1 sợi cáp qua 1 ròng rọc với tang 200 mm: tối đa ~ 668 kg ở tỉ số 1/60, motor 3 kW (đã trừ 22% chạy lâu dài, cộng 15% trọng lượng cho phép). Được, nếu mắc 2 sợi qua ròng rọc động: tải tới ~ 1.270 kg, tốc độ nâng còn một nửa.
  • Băng tải nằm ngang dùng WPDA135 kéo được bao nhiêu kg? Được ~ 1.474 kg hàng ở tỉ số 1/60, băng chạy 14,7 m/phút; tỉ số 1/10 còn ~ 425 kg. Số này tính cho băng ít con lăn, hệ số cản 0,4, đã trừ 20% để chạy lâu dài.
  • Băng tải nghiêng 30 độ dùng WPDA135 chở được 600 kg không? Được, với rulo 200 mm: tỉ số 1/60 + motor 3 kW kéo ~ 697 kg hàng. Tỉ số 1/30 chở ~ 534 kg, băng chạy nhanh gấp đôi (29,3 m/phút).
  • Tỉ số nào của WPDA135 tự hãm, không trôi tải? Tỉ số 1/40, 1/50, 1/60 tự hãm tĩnh: tắt motor, tải đứng yên. Tỉ số 1/10 – 1/30 không tự hãm chắc chắn. Có rung động thì tỉ số cao cũng giảm khả năng tự hãm; tời nâng hàng dùng thêm motor phanh từ.
  • Trục ra 55 mm của WPDA135 lắp nhông xích được không? Được. Nhông khoét lỗ 55 mm, rãnh then theo rãnh cavet trên trục. Tời và băng tải nên đặt tang, rulo trên 2 gối đỡ riêng, trục ra chỉ truyền mô men.

b) Cho người mới mua, cần dùng WPDA135 cho đúng

  • Mới mua WPDA135 về chạy ngay được không? Chưa. Kiểm tra mắt thăm: dầu phải tới giữa mắt thăm. Dùng dầu bánh răng công nghiệp VG320 hoặc VG460. Thay nút bịt ở vị trí cao nhất bằng nút thông hơi.
  • Motor 3.7 kW gắn WPDA135 chạy dòng bao nhiêu ampe? ~ 8,2 A ở 380V và ~ 14,2 A ở 220V (3 pha). CB, rơ le nhiệt chỉnh theo dòng định mức này.
  • Lắp nhông, khớp nối vào trục ra cần chú ý gì? Độ lệch tâm dưới 0,1 mm. Bệ thép đủ cứng, siết đều 4 bu lông chân đế. 100 – 200 giờ đầu chạy ~ 70% tải để bánh vít đồng rà khớp.
  • Motor quay ngược chiều mong muốn thì làm sao? Đảo 2 trong 3 dây pha ở hộp đấu dây motor. Hộp trục vít quay được cả 2 chiều, chiều nào mô men cũng như nhau.

c) Cho người đã dùng, cần bảo trì WPDA135

  • Bao lâu thay dầu WPDA135 một lần? Lần đầu sau 300 – 500 giờ chạy, vì mạt đồng rà khớp lẫn trong dầu. Sau đó 2.500 – 3.000 giờ một lần; xưởng chạy 2 ca thì ~ 6 tháng.
  • Chạy nửa năm cần kiểm tra những gì? Mức dầu ở mắt thăm, phớt hai đầu trục có rỉ dầu không, bu lông chân đế còn chặt không. Lắc tay trục ra: độ rơ tăng rõ là bánh vít đã mòn.
  • Vỏ hộp nóng bao nhiêu độ là bình thường? Dưới 80°C khi chạy đều tải. 100 – 200 giờ đầu nóng tới 70°C là bình thường do đang rà khớp.
  • Phớt chắn dầu rỉ thì thay khi nào? Thay ngay khi thấy dầu đọng thành vệt dưới đầu trục. Phớt cao su NBR rẻ; để lâu thiếu dầu, bánh vít mòn nhanh.

d) Cho người dùng mắc lỗi, cần cách sửa

  • Lỡ đổ dầu nhớt xe máy vào WPDA135 có sao không? Có. Dầu xe máy độ nhớt thấp, không có phụ gia chịu cực áp: bánh vít đồng mòn nhanh, hộp nóng. Xả sạch, súc rửa, đổ lại dầu VG320 hoặc VG460.
  • Hộp nóng quá 80°C, motor nhảy CB thì xử lý thế nào? Đó là quá tải hoặc thiếu dầu. So tải thực tế với bảng ở mục 7, 8: vượt thì giảm tải, chuyển tỉ số cao hơn hoặc mắc thêm ròng rọc động.
  • Tời trôi tải khi tắt máy thì sửa ra sao? Tỉ số 1/10 – 1/30 không tự hãm. Thay motor phanh từ cùng công suất, hoặc đổi sang tỉ số 1/40 – 1/60.
  • Trục ra kêu lạch cạch, rơ nhiều thì làm sao? Bánh vít đồng đã mòn. Thay riêng bánh vít và vòng bi, không cần thay cả hộp.

10. Cách lắp đặt và bảo trì hộp số WPDA135

  • Bệ bắt hộp: thép tấm dày từ 12 mm, bu lông M16 qua 4 lỗ Ø18.
  • Độ lệch tâm trục ra với nhông, khớp nối: dưới 0,1 mm.
  • Dầu: bánh răng công nghiệp VG320 hoặc VG460, đổ tới giữa mắt thăm.
  • Thay dầu lần đầu: sau 300–500 giờ chạy.
  • Thay dầu định kỳ: 2.500–3.000 giờ chạy.
  • Nhiệt độ vỏ hộp khi chạy đều tải: dưới 80°C.
