Hộp Giảm Tốc WPDA size 155

2.458 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp giảm tốc WPDA 155 là hộp số trục vít bánh vít 1 cấp, tâm trục 155 mm, mặt bích motor nằm dưới trục ra. Hộp số WPDA155 dành cho motor 5.5 kW – 7.5 kW: trục ra 60 mm, mô men 1.396 Nm ở 1/60, kéo tời ~ 980 kg qua 1 ròng rọc, băng tải dốc 30 độ chở ~ 1.022 kg hàng.

1. Thông số kỹ thuật hộp giảm tốc WPDA155

  • Model: WPDA size 155, trục vít bánh vít 1 cấp, mặt bích trục vào phía dưới.
  • Khoảng cách tâm trục: 155 mm.
  • Lỗ trục vào: 38 mm, rãnh cavet 10 mm.
  • Đường kính trục ra: 60 mm, rãnh cavet 18 mm, dài 110 mm.
  • Mặt bích lắp motor: đường kính ngoài 300 mm, vành định vị 230 mm.
  • Tỉ số truyền: 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60.
  • Motor phù hợp: 5.5 kW – 7.5 kW, 4 cực 1400–1450 vòng/phút.
  • Chân đế: 390 × 275 mm, tâm lỗ 320 × 220 mm, lỗ Ø21 mm.
  • Tâm trục ra tới mặt đất: 290 mm; tổng cao 531 mm.

2. Ứng dụng hộp giảm tốc WPDA 155

  • Băng tải dốc nạp đá, cát vào phễu trạm trộn bê tông.
  • Máy trộn bê tông 350–500 lít, máy trộn vữa khô.
  • Tời kéo hàng 1 tấn lên sàn kho, tời kéo xà lan nhỏ.
  • Gầu tải lúa, cám ở nhà máy xay xát.
  • Máy nghiền đá mini, máy nghiền gỗ dăm.
  • Máy ép gạch không nung, máy đùn ống nhựa.
  • Băng tải xỉ than, băng tải rác ở nhà máy xử lý.
  • Tời kéo dọc, nâng hạ, vận thăng chở hàng: WPDA155 gắn motor phanh thắng từ EJ 4 pole 5.5kW, 7.5kW — phanh khóa trục ngay khi ngắt điện, tải treo không trôi.

3. Bản vẽ kích thước hộp số WPDA155

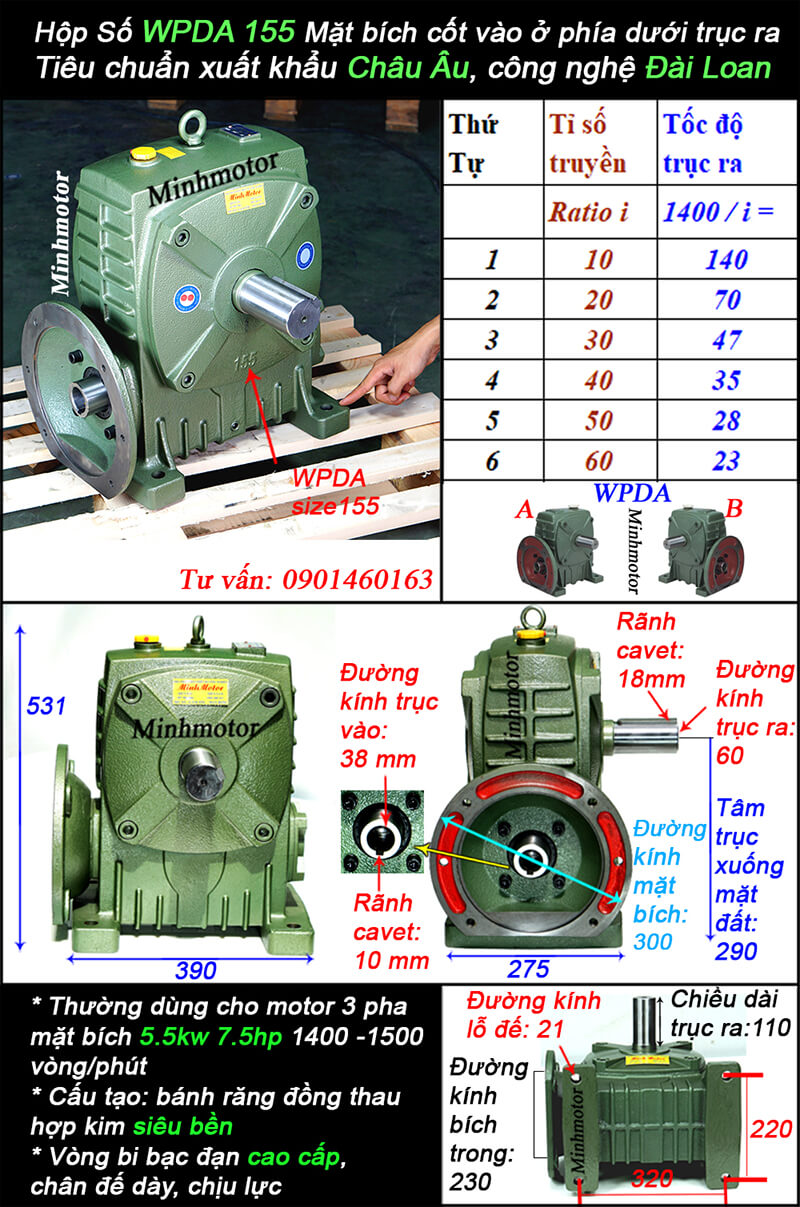

a) Bản vẽ hộp số WPDA size 155

hộp giảm tốc wpda 155 trục ra 60mm

  • Chân đế: 390 × 275 mm; khoảng cách 2 lỗ chân đế dọc trục 320 mm, ngang trục 220 mm, lỗ Ø21 mm.
  • Tâm trục ra tới mặt đất: 290 mm; tổng cao 531 mm.
  • Mặt bích: đường kính vành định vị 230 mm, đường kính ngoài 300 mm, 4 lỗ bắt vít.
  • Trục vào 38 mm, cavet 10 mm; trục ra 60 mm, cavet 18 mm, dài 110 mm.

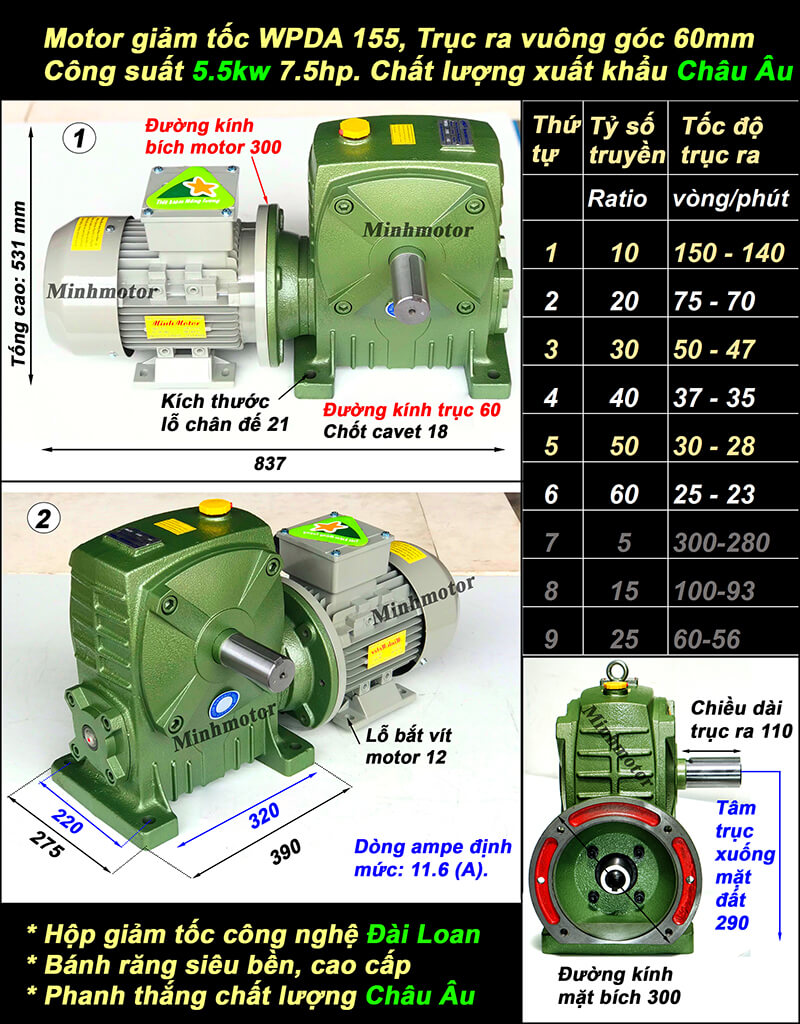

b) Kích thước động cơ 5.5kW lắp hộp số WPDA155

động cơ 5.5kw lắp hộp số wpda155

  • Công suất: 5.5 kW (7.5HP), 4 cực.
  • Trục ra 60 mm, chốt cavet 18 mm.
  • Dòng ampe định mức: 11,6 A (380V) / 20,1 A (220V).
  • Tổng dài: 837 mm; tổng cao: 531 mm.
  • Chân đế: lỗ dọc trục 320 mm, ngang trục 220 mm; tâm trục cách đất 290 mm.

c) Kích thước động cơ 7.5kW lắp hộp số WPDA155

động cơ 7.5kw lắp hộp số wpda155

  • Công suất: 7.5 kW (10HP), 4 cực.
  • Trục ra 60 mm, chốt cavet 18 mm.
  • Dòng ampe định mức: 15,4 A (380V) / 26,7 A (220V).
  • Tổng dài: 876 mm; tổng cao: 531 mm.
  • Chân đế: lỗ dọc trục 320 mm, ngang trục 220 mm; tâm trục cách đất 290 mm.

4. Cấu tạo hộp giảm tốc WPDA155 trục vít

  • Vỏ hộp: gang FC đúc nguyên khối, gân tản nhiệt hai bên.
  • Trục vít: thép hợp kim, tôi cứng bề mặt, mài ren.
  • Bánh vít: vành đồng thiếc ép trên moay-ơ gang.
  • Trục ra: thép C45, đường kính 60 mm.
  • Vòng bi: côn và cầu, chịu lực hướng trục khi đảo chiều.
  • Phớt chắn dầu: cao su NBR hai đầu trục.
  • Phụ kiện: mắt thăm dầu, nút thông hơi, nút xả dầu.

5. Ưu điểm hộp số WPDA155 trục vít

  • Tự hãm tĩnh ở tỉ số 1/40, 1/50, 1/60: tải dừng tại chỗ khi tắt motor.
  • Giảm tốc 1/60 chỉ bằng 1 cấp, hộp gọn hơn hộp bánh răng 2 cấp.
  • Bích lắp thẳng motor, không cần puly, dây curoa, khớp nối.
  • Trục vào nằm dưới, tâm trục ra cao 290 mm: dễ đi xích lên tang cuốn.
  • Chạy êm, tiếng ồn thấp hơn hộp bánh răng thẳng cùng tỉ số.
  • Bánh vít đồng thay được riêng, sửa chữa rẻ.

6. Bảng tra mô men cho từng tỉ số truyền của hộp số WPDA size 155

Tỉ số truyềnTốc độ trục raMotor 4 cực phổ biếnMô men trục raMáy thường dùng
1/10140,0 vòng/phút7.5 kW (10HP)445 NmBăng tải phẳng chạy nhanh, máy trộn liệu
1/1593,3 vòng/phút7.5 kW (10HP)652 NmMáy khuấy, vít tải ngang
1/2070,0 vòng/phút7.5 kW (10HP)839 NmBăng tải thùng, máy đóng gói
1/2556,0 vòng/phút7.5 kW (10HP)1.023 NmBăng tải nghiêng, máy ép
1/3046,7 vòng/phút7.5 kW (10HP)1.182 NmBăng tải dốc, máy đùn, tời kéo
1/4035,0 vòng/phút5.5 kW (7.5HP)1.081 NmTời nâng hàng, máy nghiền
1/5028,0 vòng/phút5.5 kW (7.5HP)1.276 NmThang tải hàng, máy trộn đặc
1/6023,3 vòng/phút5.5 kW (7.5HP)1.396 NmTời kéo chậm, cửa cuốn, cửa cống
  • Motor 4 cực 1400 vòng/phút; hiệu suất trục vít 0,87 (1/10) giảm dần tới 0,62 (1/60).
  • 1/10 – 1/30 dùng motor 7.5 kW; 1/40 – 1/60 dùng motor 5.5 kW.
  • Mô men trục ra lớn nhất: 1.396 Nm ở 1/60.
  • Bấm vào công suất motor để xem thông số motor 4 cực.

7. Cách chọn tỉ số truyền, tải trọng, motor cho tời nâng hạ dùng WPDA155

a) Sơ đồ tời kéo qua 1 ròng rọc và bảng tải nâng theo tỉ số truyền

Tời nâng hạ dùng hộp giảm tốc WPDA155, tang cáp D250 trên 2 gối đỡ

Tỉ số truyềnTốc độ trục raTốc độ kéo cáp (mét/phút)Tải nâng tối đa làm việc lâu dài (1 sợi cáp qua 1 ròng rọc)Mô men cần tại trục raCông suất motor cần (đã chia hiệu suất, làm tròn theo IEC)Hiệu suất hộp số
1/6023,3 vòng/phút18,3 m/phút~ 980 kg~ 1252 Nm5.5 kW (7.5HP)0,62
1/5028,0 vòng/phút22,0 m/phút~ 896 kg~ 1144 Nm5.5 kW (7.5HP)0,68
1/4035,0 vòng/phút27,5 m/phút~ 759 kg~ 969 Nm5.5 kW (7.5HP)0,72
1/3046,7 vòng/phút36,7 m/phút~ 830 kg~ 1060 Nm7.5 kW (10HP)0,77
1/2556,0 vòng/phút44,0 m/phút~ 719 kg~ 918 Nm7.5 kW (10HP)0,80
1/2070,0 vòng/phút55,0 m/phút~ 589 kg~ 753 Nm7.5 kW (10HP)0,82
1/1593,3 vòng/phút73,3 m/phút~ 458 kg~ 585 Nm7.5 kW (10HP)0,85
1/10140,0 vòng/phút110,0 m/phút~ 313 kg~ 399 Nm7.5 kW (10HP)0,87
  • 1/60 + motor 5.5 kW: nâng ~ 980 kg, cáp chạy 18,3 m/phút.
  • 1/30 + motor 7.5 kW: nâng ~ 830 kg, cáp chạy 36,7 m/phút.
  • 1/10 – 1/30 không tự hãm: tời đứng dùng motor phanh từ.
  • Tải gấp đôi: mắc 2 sợi qua ròng rọc động, lực cáp còn một nửa.

b) Cách tính tải nâng và công suất motor tời WPDA155

  • Tang cuốn cáp D = 250 mm, cáp thép 10 mm (6×19, lực kéo đứt ~ 53 kN).
  • Tỉ lệ tang/cáp D/d = 25.
  • Tải 980 kg: lực cáp ~ 9,6 kN, hệ số an toàn cáp ~ 5,5.
  • Tang đặt trên 2 gối đỡ riêng, nối trục ra bằng khớp nối hoặc xích: trục 60 mm không gánh lực cáp.
  • 1 sợi cáp qua 1 ròng rọc cố định trên dầm: lực cáp bằng trọng lượng tải; hiệu suất ròng rọc 0,96.
  • Tốc độ cáp = 3,1416 × 0,25 × tốc độ trục ra.
  • Tải tối đa = mô men ÷ 0,125 ÷ 9,81 × 0,96 × 0,78 × 1,15 (trừ 22% để chạy lâu dài, cộng 15% trọng lượng cho phép).
  • Công suất motor cần = tải × 9,81 × tốc độ cáp ÷ 60 ÷ 0,96 ÷ hiệu suất hộp số, làm tròn lên theo IEC.
  • Hiệu suất trục vít thấp: 0,62 ở 1/60, 0,77 ở 1/30, lúc khởi động còn tụt thêm 0,1 – 0,2 → motor luôn chọn dư kW.
  • Bảng tính ở lớp cáp thứ nhất; mỗi lớp cáp quấn chồng thêm, tải nâng giảm ~ 8%.

8. Ví dụ tính băng tải nằm ngang và băng tải nghiêng 30 độ dùng WPDA155: tỉ số 1/10 – 1/60 kéo được bao nhiêu kg

Hiệu suất trục vít WPDA155 khi chạy đều tải: 1/10: 0,87 · 1/15: 0,85 · 1/20: 0,82 · 1/25: 0,80 · 1/30: 0,77 · 1/40: 0,72 · 1/50: 0,68 · 1/60: 0,62.

  • Lúc khởi động, hiệu suất trục vít còn thấp hơn ~ 0,1 – 0,2.
  • Tải trong 2 bảng dưới: motor chạy ~ 80% định mức (đã trừ 20% để làm việc lâu dài).
  • Băng thực tế ít con lăn, ma sát lớn: hệ số cản quy đổi 0,4.

a) Băng tải nằm ngang dùng WPDA155

Băng tải nằm ngang dùng hộp giảm tốc WPDA155, rulo D250

Tỉ số truyềnTốc độ trục raTốc độ băng tải (mét/phút)Tổng khối lượng hàng tối đa trên băng nằm ngangMô men cần tại trục raCông suất motor cần (đã chia hiệu suất, làm tròn theo IEC)Hiệu suất hộp số
1/10140,0 vòng/phút110,0 m/phút~ 690 kg~ 356 Nm7.5 kW (10HP)0,87
1/1593,3 vòng/phút73,3 m/phút~ 1.011 kg~ 522 Nm7.5 kW (10HP)0,85
1/2070,0 vòng/phút55,0 m/phút~ 1.300 kg~ 671 Nm7.5 kW (10HP)0,82
1/2556,0 vòng/phút44,0 m/phút~ 1.585 kg~ 819 Nm7.5 kW (10HP)0,80
1/3046,7 vòng/phút36,7 m/phút~ 1.831 kg~ 945 Nm7.5 kW (10HP)0,77
1/4035,0 vòng/phút27,5 m/phút~ 1.674 kg~ 864 Nm5.5 kW (7.5HP)0,72
1/5028,0 vòng/phút22,0 m/phút~ 1.976 kg~ 1020 Nm5.5 kW (7.5HP)0,68
1/6023,3 vòng/phút18,3 m/phút~ 2.162 kg~ 1117 Nm5.5 kW (7.5HP)0,62
  • 1/60 + motor 5.5 kW: kéo ~ 2.162 kg, băng chạy 18,3 m/phút.
  • 1/30 + motor 7.5 kW: kéo ~ 1.831 kg, băng chạy 36,7 m/phút.
  • 1/10 + motor 7.5 kW: kéo ~ 690 kg, băng chạy 110,0 m/phút.
  • Băng 10 m, bao 50 kg đặt cách 0,5 m: ~ 15 bao, tức ~ 750 kg → tỉ số 1/15 trở lên.
  • Rulo chủ động D = 250 mm, motor 4 cực 1400 vòng/phút.
  • Băng ít con lăn, băng trượt trên tấm đỡ, bụi bẩn: hệ số cản quy đổi 0,4.
  • Lực kéo = m × 9,81 × 0,4.
  • Hiệu suất xích + rulo: 0,95; trừ 20% để chạy lâu dài.
  • Khối lượng trong bảng là tổng hàng nằm trên băng cùng lúc.

b) Băng tải nghiêng 30 độ dùng WPDA155

Băng tải nghiêng 30 độ dùng hộp giảm tốc WPDA155, rulo D250

Tỉ số truyềnTốc độ trục raTốc độ băng tải (mét/phút)Tổng khối lượng hàng tối đa trên băng dốc 30°Mô men cần tại trục raCông suất motor cần (đã chia hiệu suất, làm tròn theo IEC)Hiệu suất hộp số
1/10140,0 vòng/phút110,0 m/phút~ 326 kg~ 356 Nm7.5 kW (10HP)0,87
1/1593,3 vòng/phút73,3 m/phút~ 478 kg~ 522 Nm7.5 kW (10HP)0,85
1/2070,0 vòng/phút55,0 m/phút~ 614 kg~ 671 Nm7.5 kW (10HP)0,82
1/2556,0 vòng/phút44,0 m/phút~ 749 kg~ 819 Nm7.5 kW (10HP)0,80
1/3046,7 vòng/phút36,7 m/phút~ 865 kg~ 945 Nm7.5 kW (10HP)0,77
1/4035,0 vòng/phút27,5 m/phút~ 791 kg~ 864 Nm5.5 kW (7.5HP)0,72
1/5028,0 vòng/phút22,0 m/phút~ 934 kg~ 1020 Nm5.5 kW (7.5HP)0,68
1/6023,3 vòng/phút18,3 m/phút~ 1.022 kg~ 1117 Nm5.5 kW (7.5HP)0,62
  • 1/60 + motor 5.5 kW: kéo ~ 1.022 kg hàng, băng chạy 18,3 m/phút.
  • 1/30 + motor 7.5 kW: kéo ~ 865 kg, băng chạy 36,7 m/phút.
  • 1/10 + motor 7.5 kW: kéo ~ 326 kg, băng chạy 110,0 m/phút.
  • Bao 50 kg, băng 1/30: tối đa 17 bao nằm trên băng.
  • 1/10 – 1/30: băng có thể trôi ngược khi mất điện, dùng motor phanh hoặc khóa ngược.
  • Rulo chủ động D = 250 mm, motor 4 cực 1400 vòng/phút.
  • Ít con lăn, ma sát lớn: hệ số cản quy đổi 0,4.
  • Lực kéo = m × 9,81 × (sin30° + 0,4 × cos30°) = 0,846 × m × 9,81.
  • Hiệu suất xích + rulo: 0,95; trừ 20% để chạy lâu dài.
  • Khối lượng trong bảng là tổng hàng nằm trên băng cùng lúc.

9. FAQ khi chọn mua, lắp đặt và sử dụng hộp giảm tốc WPDA155

a) Cho người sắp mua, khảo giá WPDA155

  • Hộp giảm tốc WPDA155 lắp motor 5.5 kW hay 7.5 kW? Cả hai lắp được, cùng bích 300 mm và lỗ trục vào 38 mm. Tỉ số 1/10 – 1/30 dùng phổ biến motor 7.5 kW: mô men tới ~ 1.182 Nm. Tỉ số 1/40 – 1/60 dùng motor 5.5 kW: mô men tới ~ 1.396 Nm, tải nặng chạy chậm.
  • WPDA155 nâng thẳng đứng được 1.300 kg không? Không, nếu kéo 1 sợi cáp qua 1 ròng rọc với tang 250 mm: tối đa ~ 980 kg ở tỉ số 1/60, motor 5.5 kW (đã trừ 22% chạy lâu dài, cộng 15% trọng lượng cho phép). Được, nếu mắc 2 sợi qua ròng rọc động: tải tới ~ 1.862 kg, tốc độ nâng còn một nửa.
  • Băng tải nằm ngang dùng WPDA155 kéo được bao nhiêu kg? Được ~ 2.162 kg hàng ở tỉ số 1/60, băng chạy 18,3 m/phút; tỉ số 1/10 còn ~ 690 kg. Số này tính cho băng ít con lăn, hệ số cản 0,4, đã trừ 20% để chạy lâu dài.
  • Băng tải nghiêng 30 độ dùng WPDA155 chở được 900 kg không? Được, với rulo 250 mm: tỉ số 1/60 + motor 5.5 kW kéo ~ 1.022 kg hàng. Tỉ số 1/30 chở ~ 865 kg, băng chạy nhanh gấp đôi (36,7 m/phút).
  • Tỉ số nào của WPDA155 tự hãm, không trôi tải? Tỉ số 1/40, 1/50, 1/60 tự hãm tĩnh: tắt motor, tải đứng yên. Tỉ số 1/10 – 1/30 không tự hãm chắc chắn. Có rung động thì tỉ số cao cũng giảm khả năng tự hãm; tời nâng hàng dùng thêm motor phanh từ.
  • Trục ra 60 mm của WPDA155 lắp nhông xích được không? Được. Nhông khoét lỗ 60 mm, rãnh then theo rãnh cavet trên trục. Tời và băng tải nên đặt tang, rulo trên 2 gối đỡ riêng, trục ra chỉ truyền mô men.

b) Cho người mới mua, cần dùng WPDA155 cho đúng

  • Mới mua WPDA155 về chạy ngay được không? Chưa. Kiểm tra mắt thăm: dầu phải tới giữa mắt thăm. Dùng dầu bánh răng công nghiệp VG320 hoặc VG460. Thay nút bịt ở vị trí cao nhất bằng nút thông hơi.
  • Motor 7.5 kW gắn WPDA155 chạy dòng bao nhiêu ampe? ~ 15,4 A ở 380V và ~ 26,6 A ở 220V (3 pha). CB, rơ le nhiệt chỉnh theo dòng định mức này.
  • Lắp nhông, khớp nối vào trục ra cần chú ý gì? Độ lệch tâm dưới 0,1 mm. Bệ thép đủ cứng, siết đều 4 bu lông chân đế. 100 – 200 giờ đầu chạy ~ 70% tải để bánh vít đồng rà khớp.
  • Motor quay ngược chiều mong muốn thì làm sao? Đảo 2 trong 3 dây pha ở hộp đấu dây motor. Hộp trục vít quay được cả 2 chiều, chiều nào mô men cũng như nhau.

c) Cho người đã dùng, cần bảo trì WPDA155

  • Bao lâu thay dầu WPDA155 một lần? Lần đầu sau 300 – 500 giờ chạy, vì mạt đồng rà khớp lẫn trong dầu. Sau đó 2.500 – 3.000 giờ một lần; xưởng chạy 2 ca thì ~ 6 tháng.
  • Chạy nửa năm cần kiểm tra những gì? Mức dầu ở mắt thăm, phớt hai đầu trục có rỉ dầu không, bu lông chân đế còn chặt không. Lắc tay trục ra: độ rơ tăng rõ là bánh vít đã mòn.
  • Vỏ hộp nóng bao nhiêu độ là bình thường? Dưới 80°C khi chạy đều tải. 100 – 200 giờ đầu nóng tới 70°C là bình thường do đang rà khớp.
  • Phớt chắn dầu rỉ thì thay khi nào? Thay ngay khi thấy dầu đọng thành vệt dưới đầu trục. Phớt cao su NBR rẻ; để lâu thiếu dầu, bánh vít mòn nhanh.

d) Cho người dùng mắc lỗi, cần cách sửa

  • Lỡ đổ dầu nhớt xe máy vào WPDA155 có sao không? Có. Dầu xe máy độ nhớt thấp, không có phụ gia chịu cực áp: bánh vít đồng mòn nhanh, hộp nóng. Xả sạch, súc rửa, đổ lại dầu VG320 hoặc VG460.
  • Hộp nóng quá 80°C, motor nhảy CB thì xử lý thế nào? Đó là quá tải hoặc thiếu dầu. So tải thực tế với bảng ở mục 7, 8: vượt thì giảm tải, chuyển tỉ số cao hơn hoặc mắc thêm ròng rọc động.
  • Tời trôi tải khi tắt máy thì sửa ra sao? Tỉ số 1/10 – 1/30 không tự hãm. Thay motor phanh từ cùng công suất, hoặc đổi sang tỉ số 1/40 – 1/60.
  • Trục ra kêu lạch cạch, rơ nhiều thì làm sao? Bánh vít đồng đã mòn. Thay riêng bánh vít và vòng bi, không cần thay cả hộp.

10. Cách lắp đặt và bảo trì hộp số WPDA155

  • Bệ bắt hộp: thép tấm dày từ 16 mm, bu lông M20 qua 4 lỗ Ø21.
  • Độ lệch tâm trục ra với nhông, khớp nối: dưới 0,1 mm.
  • Dầu: bánh răng công nghiệp VG320 hoặc VG460, đổ tới giữa mắt thăm.
  • Thay dầu lần đầu: sau 300–500 giờ chạy.
  • Thay dầu định kỳ: 2.500–3.000 giờ chạy.
  • Nhiệt độ vỏ hộp khi chạy đều tải: dưới 80°C.
