Hộp Giảm Tốc WPDS Size 155

6.030 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp giảm tốc WPDS size 155 là dòng hộp số giảm tốc trục vít - bánh vít, trục vào lỗ âm có mặt bích B5 lắp thẳng động cơ điện, trục ra dương Ø60 mm vuông góc với trục motor. Hộp số WPDS155 có khoảng cách tâm giữa trục vít và bánh vít là 155 mm, thuộc nhóm tải nặng, dùng nhiều cho tời nâng, thang máy chở hàng, băng tải và máy khuấy.

1) Thông số kỹ thuật hộp số giảm tốc WPDS 155



  • Kích thước / Size: 155 (Khoảng cách tâm trục 155 mm).
  • Kiểu kết nối: Đầu vào mặt bích B5 (lỗ âm lắp thẳng trục motor), đầu ra trục dương có then.
  • Mặt bích motor: B5 đường kính 300 mm.
  • Đường kính trục vào (lỗ âm): 38 mm hoặc 42 mm (theo trục motor lắp cùng).
  • Đường kính trục ra (trục dương): 60 mm (then 18 mm).
  • Tỉ số truyền (i): 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60, 1/80, 1/100.
  • Chất liệu vỏ: Gang đúc xám chịu lực, va đập cao.
  • Bánh răng / Trục vít: Trục vít bằng thép gia nhiệt; bánh vít bằng đồng thau chất lượng cao chống mòn.

2) Bản vẽ kích thước hộp giảm tốc WPDS size 155

a) Bản vẽ hộp số WPDS155 trục vít

  • Tổng chiều dài: 837 mm
  • Đường kính trục: 60 mm
  • Dòng ampe định mức: 11.6A
  • Trục ra vuông góc
  • Công nghệ sản xuất: Đài Loan
  • Tiêu chuẩn xuất khẩu châu Âu
  • Tỉ số truyền i: 5, 10, 15, 20, ..., 50, 60

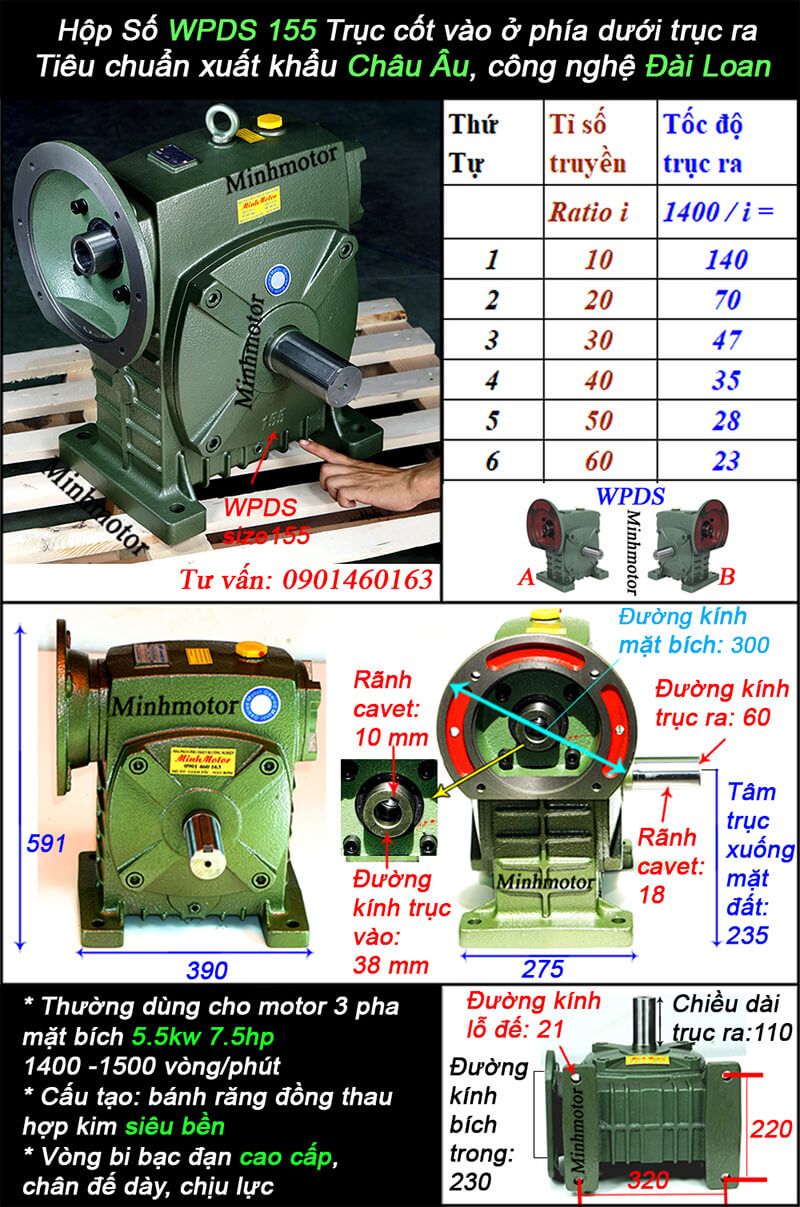

Hộp giảm tốc wpds 155

b) Bản vẽ hộp số WPDS155 gắn động cơ 7.5kw

  • Trục ra vuông góc 60 mm
  • Đường kính bích motor: 300 mm
  • Công nghệ sản xuất: Đài Loan
  • Tiêu chuẩn xuất khẩu châu Âu
  • Tỉ số truyền i: 5, 10, 15, 20, ..., 50, 60

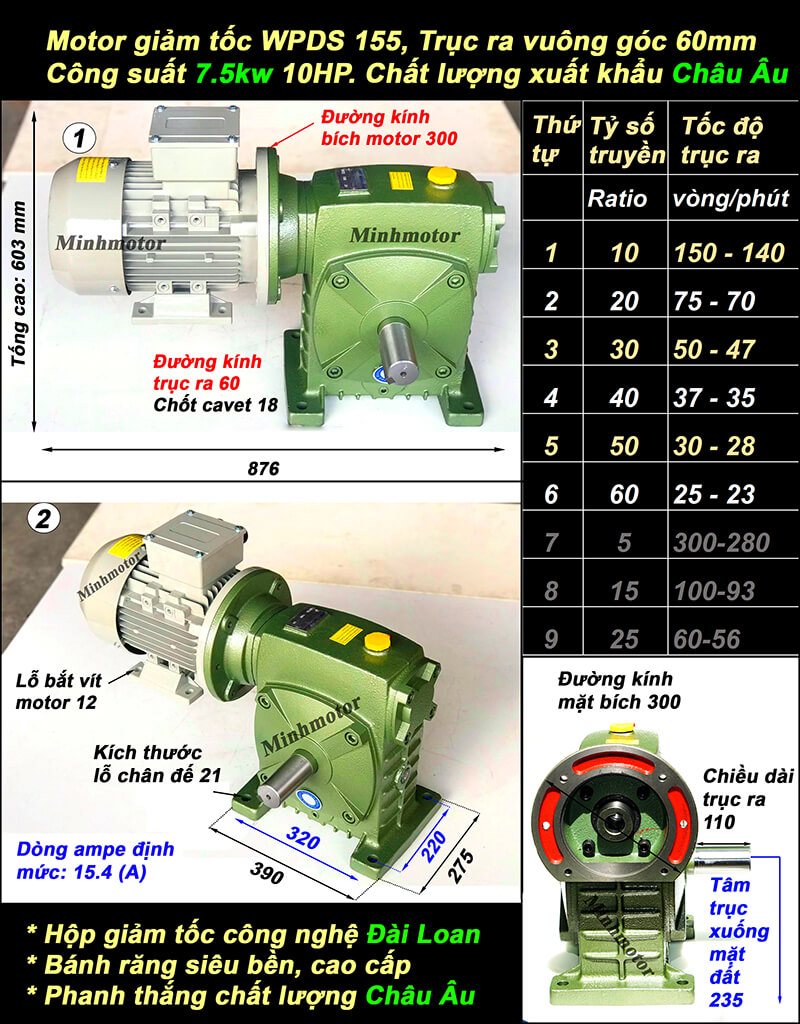

Bản vẽ hộp số WPDS155 gắn động cơ 7.5kw

c) Bản vẽ hộp số WPDS155 gắn động cơ 5.5kw

  • Tổng chiều dài: 837 mm
  • Đường kính trục: 60 mm
  • Dòng ampe định mức: 11.6A
  • Trục ra vuông góc
  • Công nghệ sản xuất: Đài Loan
  • Tiêu chuẩn xuất khẩu châu Âu
  • Tỉ số truyền i: 5, 10, 15, 20, ..., 50, 60

Bản vẽ hộp số WPDS155 gắn động cơ 5.5kw

3) Ứng dụng và bảng tra lực mô-men, công suất mô-tơ theo tỉ số truyền WPDS155

Hộp giảm tốc WPDS size 155 được ứng dụng rộng rãi trong các hệ thống công nghiệp tải trung và nặng như:

  • Tời nâng hàng, thang máy chở hàng cỡ nhỏ
  • Băng tải truyền động nặng
  • Máy khuấy hóa chất, máy trộn bê tông
  • Lò sấy nông sản và thiết bị cuộn xả thép
  • Tời kéo dọc, nâng hạ, vận thăng chở hàng: WPDS155 gắn motor phanh thắng từ EJ 4 pole 3kW, 4kW, 5.5kW, 7.5kW, 9.2kW, 11kW — phanh khóa trục ngay khi ngắt điện, tải treo không trôi.

Thông số dưới đây áp dụng khi hộp giảm tốc WPDS size 155 lắp với động cơ 4 cực 1400 vòng/phút, tần số 50 Hz.

Tỉ số truyền (i)Tốc độ ra (vòng/phút)Công suất motor khuyến nghịMô-men xoắn ra (N·m)Máy móc phù hợp
1/1014011 kW – 15 kW~ 650 - 880 NmBăng tải tốc độ cao, máy ép nghiền
1/159311 kW~ 920 NmBăng chuyền tải nặng, máy trộn
1/20709.2 kW – 11 kW~ 1100 - 1250 NmTời kéo ngang, máy khuấy đặc
1/25567.5 kW – 9.2 kW~ 1120 - 1300 NmVận chuyển vật liệu, tời nâng
1/30477.5 kW~ 1320 NmThang hàng, tời nâng hàng nhẹ
1/40355.5 kW~ 1280 NmTời nâng hàng trung bình, gầu tải
1/50284.0 kW – 5.5 kW~ 1150 - 1420 NmCổng trục nhỏ, van hành trình
1/60234.0 kW~ 1350 NmThiết bị quay sấy, sàn nâng chậm

4) Bảng chọn tải trọng, công suất khi thiết kế tời, vận thăng chở hàng với WPDS155

Bài toán thiết kế:

  • Tang cuốn cáp D = 250 mm, bán kính R = 0.125 m.
  • Tốc độ cáp = 3.14 × 0.25 × số vòng tang = 0.785 × n (m/phút).
  • Động cơ 4 cực 1400 vòng/phút, 50 Hz.
  • Mô-men trục ra WPDS155 lấy theo bảng mục 3: khoảng 1250 – 1420 N·m.
  • Hiệu suất tính: hộp trục vít 50 – 78% theo tỉ số, tang cáp 95%, mỗi ròng rọc 95 – 97%.

a) Tải trọng kéo trực tiếp và khi mắc qua ròng rọc 2 sợi

Mắc thêm 1 ròng rọc động thì lực trên cáp chia đôi, tốc độ móc giảm một nửa. Motor, hộp số, tang cáp giữ nguyên.

Sơ đồ vận thăng mắc ròng rọc 2 sợi dùng tời hộp số WPDS155

Tỉ số truyềnTốc độ kéo trực tiếp (1 sợi cáp)Tải trọng kéo trực tiếpTốc độ móc qua ròng rọc 2 sợiTải trọng qua ròng rọc 2 sợiMotor phanh 4 cực
1/2055 m/phút~ 900kg27.5 m/phút~ 1.700kg11 kW
1/2544 m/phút~ 920kg22 m/phút~ 1.750kg9.2 kW
1/3036.7 m/phút~ 850kg18.3 m/phút~ 1.600kg7.5 kW
1/4027.5 m/phút~ 790kg13.7 m/phút~ 1.500kg5.5 kW
1/5022 m/phút~ 940kg11 m/phút~ 1.800kg5.5 kW
1/6018.3 m/phút~ 780kg9.2 m/phút~ 1.500kg4 kW
1/8013.7 m/phút~ 930kg6.9 m/phút~ 1.750kg4 kW
1/10011 m/phút~ 790kg5.5 m/phút~ 1.500kg3 kW
  • 2 sợi = 1 ròng rọc động ở móc + 1 ròng rọc tĩnh trên đỉnh + 1 điểm neo đầu cáp.
  • Lực mỗi sợi cáp chỉ khoảng 800 – 950 kg ở cả 2 cách mắc. Cáp thép Ø10 – 12 mm dùng chung được.
  • Chiều dài cáp: 2 sợi gấp 2 lần hành trình, cộng 3 vòng cáp chết trên tang.
  • Tải trong bảng là mức cực đại theo mô-men hộp và công suất motor, đã trừ hiệu suất.

b) Làm vận thăng chở hàng tiết kiệm chi phí với WPDS155

Ví dụ: vận thăng chở 1.5 tấn vật tư, tốc độ móc khoảng 11 m/phút.

  • Kéo trực tiếp 1 sợi: tỉ số 1/100, tang cần khoảng 1940 N·m. Mức này vượt giới hạn WPDS155 (1250 – 1420 N·m). Cỡ hộp đủ mô-men là WPDS175 trở lên.
  • Mắc ròng rọc 2 sợi: cáp chạy 22 m/phút, tỉ số 1/50. Tang cần khoảng 1020 N·m, nằm trong giới hạn WPDS155.
  • Công suất cần cho 1.5 tấn, 11 m/phút: khoảng 4.6 kW. Motor 5.5 kW đáp ứng, dư khoảng 16%.

Mấy điểm giúp đỡ tốn tiền khi làm vận thăng:

  • Công suất = tải × tốc độ. Cùng motor, tải tăng bao nhiêu lần thì tốc độ móc giảm bấy nhiêu lần.
  • Ròng rọc động kèm móc là chi tiết cơ khí đơn giản. Chi phí thấp so với tăng cỡ hộp số và motor.
  • Tỉ số 1/20 – 1/30 hiệu suất trục vít 72 – 78%. Tỉ số 1/80 – 1/100 chỉ 50 – 55%. Cùng tốc độ móc, tỉ số thấp + mắc 2 sợi tốn ít điện hơn.
  • Vận thăng chở hàng thường chạy 10 – 20 m/phút. Mắc 2 sợi với tỉ số 1/25 – 1/50 cho tải 1.5 – 1.8 tấn trong giới hạn WPDS155.

c) Vận thăng có đối trọng: an toàn và hiệu quả hơn

Đối trọng treo phía đối diện cabin, qua 2 ròng rọc trên đỉnh. Khối lượng đối trọng thường lấy bằng cabin + 40 – 50% tải hàng. Motor chỉ kéo phần chênh lệch giữa 2 bên.

Sơ đồ vận thăng chở hàng có đối trọng dùng tời WPDS155 mắc ròng rọc 2 sợi

Ví dụ: cabin 400 kg, hàng tối đa 1.400 kg, đối trọng 400 + 50% × 1.400 = 1.100 kg.

Thông số (cabin 400 kg + hàng 1.400 kg, mắc 2 sợi)Không đối trọngCó đối trọng 1.100 kg
Tải lớn nhất motor phải kéo~ 1.800kg~ 700kg
Lực mỗi sợi cáp nângKhoảng 9.300 NKhoảng 3.600 N
Mô-men trên tang D250~ 1.220 Nm~ 475 Nm
Tỉ số WPDS155 với motor 5.5 kW1/501/25
Tốc độ móc11 m/phút22 m/phút
Gia tốc rơi nếu đứt cáp nâng1 g (rơi tự do)Khoảng 0.24 g

Hiệu quả:

  • Lúc đầy hàng đi lên, motor kéo 1.800 – 1.100 = 700 kg. Lúc cabin rỗng, đối trọng nặng hơn 700 kg. Tải hai chiều cân bằng.
  • Cùng motor 5.5 kW + WPDS155, tốc độ móc tăng từ 11 lên 22 m/phút.
  • Công suất cần ở 11 m/phút giảm từ khoảng 5.5 kW xuống khoảng 2.2 kW. Điện năng mỗi chuyến giảm khoảng 60%.
  • Hộp trục vít chạy khoảng 40% mô-men cho phép. Dầu mát hơn, bánh vít đồng mòn chậm hơn.

An toàn:

  • Lực cáp nâng giảm khoảng 2.5 lần. Hệ số an toàn cáp Ø10 – 12 mm tăng theo cùng tỉ lệ.
  • Mô-men phanh cần giữ cabin giảm khoảng 60%. Phanh từ motor giữ tải chắc hơn, trôi tải ít hơn.
  • Đứt cáp nâng: cabin rơi với gia tốc khoảng 0.24 g thay vì rơi tự do. Khóa chống rơi bắt dễ hơn.
  • Đối trọng chạy trong ray dẫn hướng riêng, có rào che và cữ chặn dưới đáy.
  • Hộp trục vít chỉ tự hãm tương đối. Vận thăng dùng motor có phanh từ và khóa chống rơi trên cabin.

5) Ưu điểm hộp số giảm tốc WPDS155

  • Tiết kiệm không gian: Trục vào, trục ra vuông góc, motor lắp thẳng vào bích nên cụm máy ngắn hơn kiểu motor nối khớp nối.
  • Chịu tải lớn: Vỏ gang và bánh vít đồng dầy dặn, chịu va đập tốt.
  • Tự hãm tương đối: Tỉ số truyền cao (i >=1/30) hỗ trợ chống trôi tải cơ bản.
  • Dễ lắp đặt: Trục motor xỏ thẳng vào lỗ âm, bắt bu-lông bích B5, không cần khớp nối và đế motor riêng.
  • Hoạt động êm ái: Cơ cấu trục vít ăn khớp êm, tiếng ồn cực thấp.

6) FAQ hộp số WPDS155: thang máy chở hàng, băng tải, chọn mua và bảo trì

a) Hỏi đáp về thang máy chở hàng dùng hộp số WPDS155

  • Hộp số WPDS 155 có tính tự hãm hoàn toàn khi làm tời nâng/thang máy chở hàng không? Trả lời: KHÔNG. Tuyệt đối không dựa hoàn toàn vào tính tự hãm của hộp số trục vít. Độ rung lắc, tải nặng hoặc ma sát dầu bôi trơn có thể làm trôi tải. BẮT BUỘC phải trang bị động cơ phanh từ (brake motor) và phanh cơ khí an toàn độc lập.
  • Thang máy chở hàng 1 tấn dùng WPDS155 + motor 5.5kW được không? Trả lời: Được, khi mắc ròng rọc 2 sợi. Cabin 400 kg + hàng 1.000 kg = 1.400 kg, chia 2 sợi còn khoảng 7.200 N mỗi sợi. Tang D250 cần khoảng 900 N·m, dưới mức 1.250 – 1.420 N·m của WPDS155. Tỉ số 1/50, tốc độ móc khoảng 11 m/phút, công suất cần khoảng 5 kW. Kéo trực tiếp 1 sợi thì tang cần khoảng 1.800 N·m, vượt giới hạn WPDS155 khoảng 30%.
  • Thang máy chở hàng dùng WPDS155 chạy tốc độ bao nhiêu là hợp lý? Trả lời: Khoảng 10 – 22 m/phút. Tang D250, mắc 2 sợi: tỉ số 1/25 cho 22 m/phút, tỉ số 1/50 cho 11 m/phút. Trên 22 m/phút phải giảm tải hoặc tăng motor, vì công suất = tải × tốc độ. Thang có đối trọng chạy được 22 m/phút với cùng motor 5.5 kW (xem mục 4c).
  • Trục ra dương 60 mm nối tang tời thang hàng thế nào, có chịu được tải treo không? Trả lời: Được, khi tang nằm trên 2 gối đỡ riêng và nối với trục ra qua khớp nối. Khớp nối xích hoặc khớp nối răng lỗ 60 mm, then 18 mm, nối trục ra với trục tang. Hai đầu tang đặt gối đỡ lỗ 60 mm (vd UCP212). Lực cáp 7.000 – 9.300 N khi đó dồn vào gối đỡ, hộp số chỉ truyền mô-men. Tang lắp côngxôn thẳng trên trục ra thì toàn bộ lực cáp đè lên vòng bi trục ra.

b) Hỏi đáp về băng tải dùng hộp giảm tốc WPDS155

  • Băng tải tốc độ 30 – 45 m/phút dùng WPDS155 chọn tỉ số nào? Trả lời: Tỉ số 1/30 – 1/50, tùy đường kính puly. Tốc độ băng = 3.14 × D puly × vòng/phút trục ra. Puly D300: 1/30 (47 v/ph) cho 44 m/phút, 1/40 (35 v/ph) cho 33 m/phút. Puly D400: 1/40 cho 44 m/phút, 1/50 (28 v/ph) cho 35 m/phút.
  • WPDS155 kéo băng tải dốc (nghiêng) được không? Trả lời: Được. Ví dụ: 2 tấn hàng trên băng dốc 15°, hệ số cản 0.05. Lực kéo = 2.000 × 9.81 × (sin15° + 0.05 × cos15°) ≈ 6.000 N. Puly D400 cần khoảng 1.200 N·m, nằm trong giới hạn WPDS155 ở tỉ số 1/40 – 1/50. Tỉ số 1/50 cho 35 m/phút, công suất cần khoảng 5.4 kW, motor 5.5 kW đáp ứng. Băng trơn thường dốc tới 18°, băng gân tới 30°. Dừng máy giữa chừng, hàng có thể kéo băng chạy ngược vì hộp trục vít chỉ tự hãm tương đối; motor phanh từ giữ băng đứng yên.
  • Băng tải chạy 2 ca 16 giờ/ngày, WPDS155 có nóng không? Trả lời: Có nóng hơn hộp bánh răng, nhưng chạy liên tục được. Vỏ hộp 60 – 80 °C là mức làm việc thường gặp của hộp trục vít ở Việt Nam mùa nắng. Chạy 16 giờ/ngày thì mô-men tải thực tế khoảng 1.000 N·m trở xuống (75 – 80% mức trong bảng) cho dầu mát và bánh vít đồng bền. Vỏ trên 90 °C: kiểm tra mức dầu, nút thông hơi và dòng ampe motor.
  • Nối trục ra WPDS155 với trục puly băng tải bằng gì? Trả lời: Khớp nối là gọn nhất; nhông xích dùng khi cần đổi tốc độ. Khớp nối lỗ 60 mm, then 18 mm, nối thẳng trục ra với trục puly; tốc độ puly đúng bằng tốc độ trục ra. Nhông xích cho phép hạ thêm tốc độ mà không đổi tỉ số hộp, vd nhông 1:1.5 hạ 35 v/ph xuống khoảng 23 v/ph, và đặt motor song song băng tải cho gọn khung.

c) Hỏi đáp cho người sắp mua hộp số WPDS size 155

  • WPDS155 gắn được motor bao nhiêu kW? Trả lời: Được từ 4 kW tới 15 kW, phổ biến nhất 5.5 – 11 kW (4 cực). Lỗ trục vào 38 mm hợp motor khung 132 (5.5 – 7.5 kW 4 cực). Lỗ 42 mm hợp motor khung 160 (11 – 15 kW 4 cực). Motor 4 kW (khung 112, trục 28 mm) lắp qua bạc lót và bích chuyển. Công suất khuyến nghị theo từng tỉ số xem bảng mục 3.
  • Biết tốc độ máy cần thì chọn tỉ số WPDS155 thế nào? Trả lời: Lấy 1.400 chia cho tốc độ cần. Motor 4 cực 1.400 v/ph. Máy cần 35 v/ph: 1.400 / 35 = 40, chọn 1/40. Máy cần 28 v/ph: chọn 1/50. Máy cần 47 v/ph: chọn 1/30. Sau khi có tỉ số, đối chiếu mô-men tải với cột mô-men trong bảng mục 3.
  • Motor 7.5 kW gắn WPDS155 tỉ số 1/60 được không? Trả lời: Lắp ráp được, nhưng mô-men ra vượt giới hạn hộp. Motor 7.5 kW qua tỉ số 1/60, hiệu suất khoảng 60%, cho mô-men ra khoảng 1.800 N·m. Giới hạn WPDS155 ở tỉ số này khoảng 1.350 N·m, tức vượt khoảng 35%. Motor 4 kW cùng tỉ số cho khoảng 1.000 N·m, nằm trong giới hạn hộp. Tải thực tế nhẹ hơn mô-men cực đại của motor thì mức vượt thấp hơn.
  • WPDS155 có tỉ số 1/80 và 1/100 không? Trả lời: Có. Tốc độ ra khoảng 17.5 v/ph (1/80) và 14 v/ph (1/100) với motor 4 cực. Hiệu suất trục vít ở 2 tỉ số này khoảng 50 – 55%, so với 72 – 78% ở tỉ số 1/20 – 1/30. Cùng tốc độ đầu ra, tỉ số thấp kèm ròng rọc hoặc nhông xích tốn ít điện hơn (xem mục 4b).
  • Trục ra dương 60 mm của WPDS155 gắn nhông xích cỡ nào? Trả lời: Nhông xích bước 25,4 mm (16B / xích 80) là cỡ thông dụng. Nhông 17 răng trở lên, khoét lỗ 60 mm, rãnh then 18 mm. Ở 1.300 N·m, nhông 17 răng (đường kính vòng chia khoảng 138 mm) tạo lực xích khoảng 19.000 N, xích 16B đơn chịu được. Nhông nhỏ hơn 17 răng thì moay-ơ không đủ thịt để khoét lỗ 60 mm.
  • Mua WPDS155 hay hộp giảm tốc bánh răng côn KA77 (trục 50mm) / K77 (dương 50mm) cùng mô-men thì cái nào lợi hơn? Trả lời: WPDS155 lợi về giá mua và độ gọn; hộp KA77/K77 lợi về tiền điện khi chạy liên tục. Ở tỉ số 1/40, hộp trục vít hiệu suất khoảng 65 – 70%, hộp KA77/K77 khoảng 94 – 96%. Motor 5.5 kW qua WPDS155 ra khoảng 3.7 kW ở trục máy; qua hộp KA77/K77 ra khoảng 5.2 kW. Máy chạy ngắt quãng (tời, thang hàng, van) thì phần điện hao không đáng kể so với tiền chênh giá hộp.

d) Cách dùng và bảo trì hộp số WPDS155 đúng cách

  • WPDS155 thay dầu bao lâu một lần, dùng dầu gì? Trả lời: Lần đầu sau 200 giờ chạy, sau đó mỗi 2.500 – 3.000 giờ. Dầu bánh răng công nghiệp ISO VG 320; trời nóng, tải nặng dùng VG 460. Châm tới giữa mắt thăm dầu. Trước lần chạy đầu: thay nút kín bằng nút thông hơi đi kèm, xoa mỡ lên trục motor rồi mới xỏ vào lỗ âm trục vào, bắt chặt bu-lông chân đế và bích B5. Định kỳ kiểm tra độ rơ rãnh then và mức dầu.
  • Vì sao hộp số mới chạy lại bị nóng nhanh (trên 80 độ C)? Trả lời: Lỗi phổ biến do người dùng quên thay nút kín thành nút thông hơi, làm tăng áp suất nội bộ; hoặc do châm quá nhiều/quá ít dầu bôi trơn, chạy quá tải trọng Fs.
  • Dầu bị rò rỉ ra ở phớt trục vào/ra là do đâu? Trả lời: Do áp suất trong hộp số cao (chưa gắn nút thông hơi), phớt chắn dầu bị rác/mạt kim loại làm xước, hoặc dùng sai loại dầu quá mỏng.
  • Khi chạy có tiếng va đập "lạch cạch" bên trong? Trả lời: Bánh răng đồng đã bị trượt mòn rơ nghiêm trọng do thiếu dầu bôi trơn hoặc vòng bi (bạc đạn) đã bị vỡ hạt. Cần dừng máy kiểm tra ngay.
