Hộp Giảm Tốc WPDS Size 200

9.878 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp giảm tốc WPDS size 200 là hộp số trục vít - bánh vít một cấp, trục vào lỗ âm có mặt bích B5 lắp thẳng động cơ điện, trục ra dương Ø70 mm vuông góc với trục motor. Hộp số WPDS200 có khoảng cách tâm trục vít - bánh vít 200 mm, thuộc nhóm tải rất nặng, dùng cho tời kéo cáp tải nặng, vận thăng chở hàng 2 – 3 tấn, băng tải đá mỏ và máy nhào đất sét.

1) Thông số kỹ thuật hộp số giảm tốc WPDS200

  • Kích thước: Size 200 (khoảng cách tâm trục 200 mm).
  • Kiểu kết nối: Đầu vào mặt bích B5 (lỗ âm lắp thẳng trục motor), đầu ra trục dương có then. Trục vít nằm trên trục ra.
  • Mặt bích motor: B5 đường kính 350 mm.
  • Đường kính trục vào (lỗ âm): 42 mm (motor khung 160).
  • Đường kính trục ra (trục dương): 70 mm, dài 125 mm, then 20 mm.
  • Tỉ số truyền (i): 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60, 1/80, 1/100.
  • Motor 4 cực lắp vừa bích: 11 kW, 15 kW (khung 160).
  • Trọng lượng hộp: Khoảng 215 kg.
  • Vật liệu: Vỏ gang đúc; trục vít thép hợp kim nhiệt luyện; bánh vít đồng hợp kim.

2) Bản vẽ hộp giảm tốc WPDS size 200

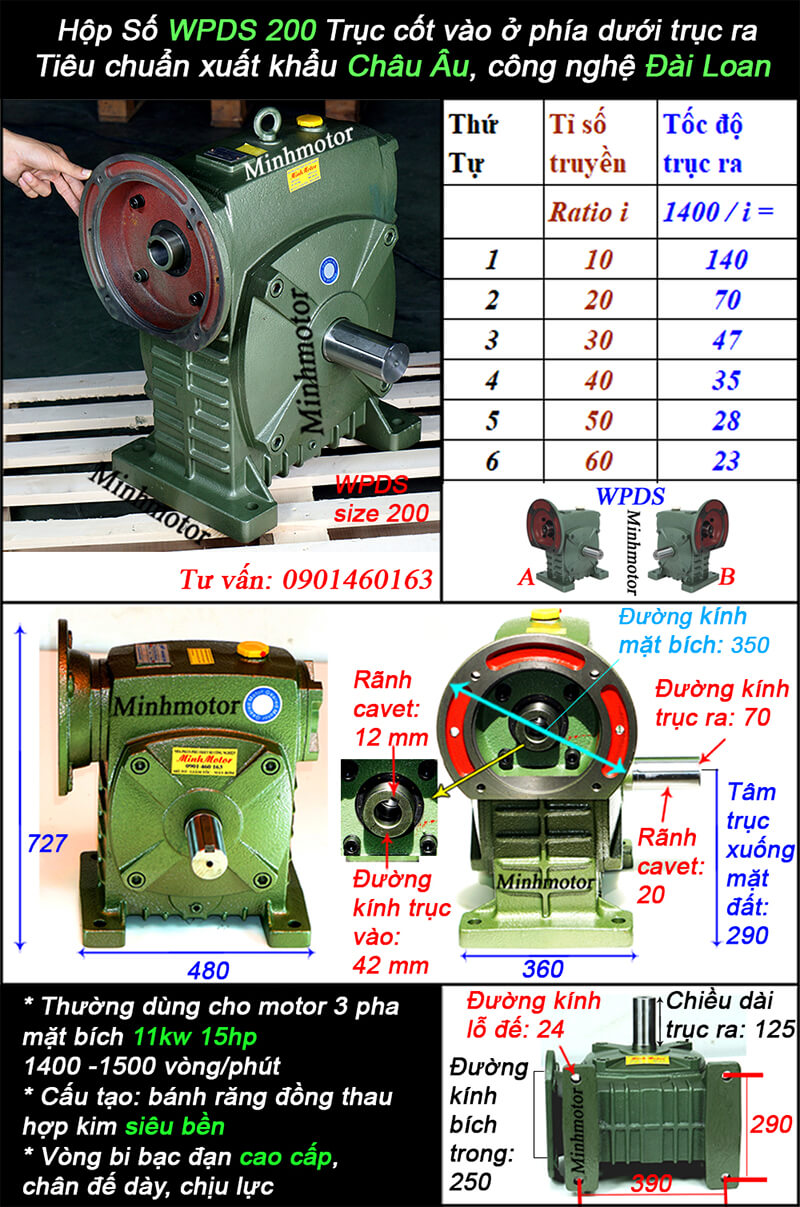

a) Bản vẽ kích thước hộp số WPDS200

  • Đường kính bích vào = 350 mm.
  • Đường kính trục ra (dương) = 70 mm.
  • Thường gắn với động cơ 11kw 15HP mặt bích
  • Tỉ số truyền i: 5, 10, 15, 20, ... 50, 60
  • Trục cốt vào ở phía trên trục ra
  • Tiêu chuẩn xuất khẩu châu Âu
  • Công nghệ sản xuất: Đài Loan
  • Bánh răng đồng thau hợp kim siêu bền
  • Vòng bi bạc đạn cao cấp, chân đế dày chịu lực

 Hộp giảm tốc wpds 200

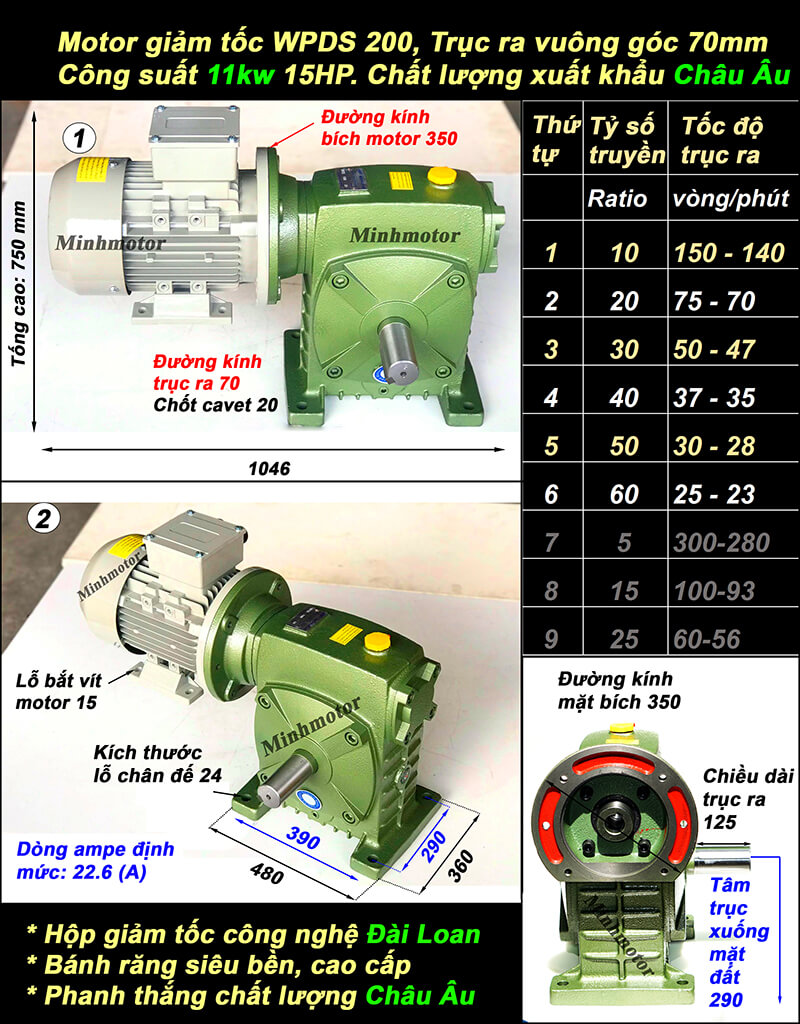

 b) Hộp giảm tốc WPDS200 lắp động cơ 11kw

  • Tổng chiều dài: 1046 mm
  • Đường kính trục = 70 mm
  • Dòng ampe định mức: 22.6 A
  • Tỉ số truyền i: 5, 10, 15, 20, ... 50, 60
  • Trục cốt vào ở phía trên trục ra
  • Tiêu chuẩn xuất khẩu châu Âu
  • Công nghệ sản xuất: Đài Loan
  • Bánh răng đồng thau hợp kim siêu bền
  • Vòng bi bạc đạn cao cấp, chân đế dày chịu lực

Hộp giảm tốc WPDS200 lắp động cơ 11kw

3) Ứng dụng và bảng tra lực mô-men, công suất mô-tơ theo tỉ số truyền WPDS200

Hộp giảm tốc WPDS size 200 dùng cho:

  • Tời kéo cáp tải nặng, vận thăng chở hàng 2 – 3 tấn
  • Băng tải đá mỏ, băng tải xi măng bao
  • Máy trộn bê tông trạm trộn nhỏ, máy nhào đất sét
  • Máy cuộn thép, máy kéo dây, xe goòng kéo cáp

Bảng dưới tính với motor 4 cực 1.400 vòng/phút, 50 Hz, lắp vừa bích B5 Ø350 mm. Mô-men định mức lấy theo catalogue WP series (hệ số phục vụ SF = 1); tỉ số 1/80, 1/100 là giá trị ước tính. SF = công suất định mức hộp ÷ công suất motor.

Tỉ số truyền (i)Tốc độ ra (vòng/phút)Motor 4 cực khuyến nghịMô-men ra khi motor chạy đủ tảiMô-men định mức hộp (SF = 1)SFMáy móc phù hợp
1/1014015 kWKhoảng 910 N·m1.280 N·m1,51Băng tải tốc độ cao, máy trộn nhanh
1/1593,315 kWKhoảng 1.300 N·m1.480 N·m1,21Băng tải hàng bao, máy trộn
1/207015 kWKhoảng 1.720 N·m1.480 N·m0,92Tời kéo ngang, máy khuấy
1/255615 kWKhoảng 2.070 N·m1.640 N·m0,85Vít tải, tời nâng
1/3046,715 kWKhoảng 2.450 N·m1.780 N·m0,78Thang hàng, tời nâng hàng
1/403511 kWKhoảng 2.220 N·m1.650 N·m0,80Tời nâng, gầu tải
1/502811 kWKhoảng 2.660 N·m1.520 N·m0,61Vận thăng mắc ròng rọc, lò sấy quay
1/6023,311 kWKhoảng 3.060 N·m1.450 N·m0,51Sàn nâng chậm, bàn xoay
1/8017,511 kWKhoảng 3.590 N·m1.380 N·m0,41Tời kéo chậm, cửa van
1/1001411 kWKhoảng 4.080 N·m1.300 N·m0,34Tời kéo rất chậm, máy cuộn chậm
  • Tỉ số 1/50, 1/60, 1/80, 1/100: motor nhỏ nhất lắp vừa bích (11 kW) vẫn cho mô-men ra khoảng 2.660 N·m, cao hơn mô-men định mức 1.520 N·m của hộp (SF 0,61).

4) Bảng chọn tải trọng, công suất khi thiết kế tời, vận thăng chở hàng với WPDS200

Bài toán thiết kế:

  • Tang cuốn cáp D = 350 mm, bán kính R = 0,175 m. Tang Ø350 là cỡ thông dụng đi với hộp size 200, hợp cáp thép Ø12 mm (D/d từ 18 lần trở lên).
  • Tốc độ cáp = 3,14 × 0,35 × số vòng tang = 1,100 × n (m/phút).
  • Động cơ 4 cực 1.400 vòng/phút, 50 Hz, lắp bích B5 Ø350 mm.
  • Mô-men trục ra WPDS200 lấy theo bảng mục 3; mô-men tối đa cho phép tính ở SF 0,75 (khoảng 1.740 – 2.380 N·m).
  • Hiệu suất tính: hộp trục vít 54 – 84% theo tỉ số, tang cáp 95%, mỗi ròng rọc 96%.

a) Tải trọng kéo trực tiếp và khi mắc qua ròng rọc 2 sợi

Mắc thêm 1 ròng rọc động thì lực trên cáp chia đôi, tốc độ móc giảm một nửa. Motor, hộp số, tang cáp giữ nguyên.

Sơ đồ vận thăng mắc ròng rọc 2 sợi dùng tời hộp số WPDS200

Tỉ số truyềnTốc độ kéo trực tiếp (1 sợi cáp)Tải trọng kéo trực tiếpTốc độ móc qua ròng rọc 2 sợiTải trọng qua ròng rọc 2 sợiMotor phanh 4 cực
1/2077 m/phútKhoảng 950 kg38,5 m/phútKhoảng 1.830 kg15 kW
1/2561,6 m/phútKhoảng 1.150 kg30,8 m/phútKhoảng 2.200 kg15 kW
1/3051,3 m/phútKhoảng 1.310 kg25,7 m/phútKhoảng 2.520 kg15 kW
1/4038,5 m/phútKhoảng 1.220 kg19,2 m/phútKhoảng 2.340 kg11 kW
1/5030,8 m/phútKhoảng 1.120 kg15,4 m/phútKhoảng 2.150 kg11 kW
1/6025,7 m/phútKhoảng 1.070 kg12,8 m/phútKhoảng 2.050 kg11 kW
1/8019,2 m/phútKhoảng 1.020 kg9,6 m/phútKhoảng 1.950 kg11 kW
1/10015,4 m/phútKhoảng 960 kg7,7 m/phútKhoảng 1.850 kg11 kW
  • 2 sợi = 1 ròng rọc động ở móc + 1 ròng rọc tĩnh trên đỉnh + 1 điểm neo đầu cáp.
  • Lực mỗi sợi cáp chỉ khoảng 950 – 1.310 kg ở cả 2 cách mắc. Cáp thép Ø12 mm dùng chung được.
  • Chiều dài cáp: 2 sợi gấp 2 lần hành trình, cộng 3 vòng cáp chết trên tang.
  • Tải trong bảng là mức cực đại theo mô-men hộp (SF 0,75) và công suất motor, đã trừ hiệu suất.

b) Làm vận thăng chở hàng tiết kiệm chi phí với WPDS200

Ví dụ: vận thăng chở 1.800 kg vật tư, tốc độ móc khoảng 15,4 m/phút.

  • Kéo trực tiếp 1 sợi: tỉ số 1/100, tang cần khoảng 3.250 N·m. Mức này vượt giới hạn WPDS200 ở tỉ số 1/100 (khoảng 1.740 N·m). Cỡ hộp đủ mô-men là WPDS250 trở lên.
  • Mắc ròng rọc 2 sợi: cáp chạy 30,8 m/phút, tỉ số 1/50. Tang cần khoảng 1.690 N·m, nằm trong giới hạn WPDS200 (khoảng 2.020 N·m).
  • Công suất cần cho 1.800 kg, 15,4 m/phút: khoảng 7,0 kW. Motor 11 kW đáp ứng, dư khoảng 57%.

Mấy điểm giúp đỡ tốn tiền khi làm vận thăng:

  • Công suất = tải × tốc độ. Cùng motor, tải tăng bao nhiêu lần thì tốc độ móc giảm bấy nhiêu lần.
  • Ròng rọc động kèm móc là chi tiết cơ khí đơn giản, rẻ hơn nhiều so với tăng cỡ hộp số và motor.
  • Tỉ số 1/20 – 1/30 hiệu suất trục vít 80 – 84%. Tỉ số 1/80 – 1/100 chỉ 54 – 60%. Cùng tốc độ móc, tỉ số thấp + mắc 2 sợi tốn ít điện hơn.
  • Mắc 2 sợi với tỉ số 1/25 – 1/50 cho tải 2.150 – 2.520 kg trong giới hạn WPDS200.

c) Vận thăng có đối trọng: an toàn và hiệu quả hơn

Đối trọng treo phía đối diện cabin, qua 2 ròng rọc trên đỉnh. Khối lượng đối trọng thường lấy bằng cabin + 40 – 50% tải hàng. Motor chỉ kéo phần chênh lệch giữa 2 bên.

Sơ đồ vận thăng chở hàng có đối trọng dùng tời WPDS200 mắc ròng rọc 2 sợi

Ví dụ: cabin 450 kg, hàng tối đa 1.650 kg, đối trọng 450 + 50% × 1.650 = 1.275 kg.

Thông số (cabin 450 kg + hàng 1.650 kg, mắc 2 sợi)Không đối trọngCó đối trọng 1.275 kg
Tải lớn nhất motor phải kéoKhoảng 2.100 kgKhoảng 825 kg
Lực mỗi sợi cáp nângKhoảng 10.800 NKhoảng 4.300 N
Mô-men trên tang D350Khoảng 1.995 N·mKhoảng 785 N·m
Tỉ số WPDS200 với motor 11 kW1/501/25
Tốc độ móc15,4 m/phút30,8 m/phút
Gia tốc rơi nếu đứt cáp nâng1 g (rơi tự do)Khoảng 0,24 g

Hiệu quả:

  • Lúc đầy hàng đi lên, motor kéo 2.100 – 1.275 = 825 kg. Lúc cabin rỗng, đối trọng nặng hơn cabin 825 kg. Tải hai chiều cân bằng.
  • Cùng motor 11 kW + WPDS200, tốc độ móc tăng từ 15,4 lên 30,8 m/phút.
  • Công suất cần ở 15,4 m/phút giảm từ khoảng 8,2 kW xuống khoảng 3,2 kW. Điện năng mỗi chuyến giảm khoảng 61%.
  • Hộp trục vít chạy khoảng 48% mô-men định mức ở tỉ số 1/25. Dầu mát hơn, bánh vít đồng mòn chậm hơn.

An toàn:

  • Lực cáp nâng giảm khoảng 2,5 lần. Hệ số an toàn cáp Ø12 mm tăng theo cùng tỉ lệ.
  • Mô-men phanh cần giữ cabin giảm khoảng 61%. Phanh từ motor giữ tải chắc hơn, trôi tải ít hơn.
  • Đứt cáp nâng: cabin rơi với gia tốc khoảng 0,24 g thay vì rơi tự do. Khóa chống rơi bắt dễ hơn.
  • Đối trọng chạy trong ray dẫn hướng riêng, có rào che và cữ chặn dưới đáy.
  • Hộp trục vít chỉ tự hãm tương đối. Vận thăng dùng motor có phanh từ và khóa chống rơi trên cabin.

5) Ưu điểm hộp số giảm tốc WPDS200

  • Tiết kiệm không gian: Trục vào, trục ra vuông góc, motor lắp thẳng vào bích B5 nên cụm máy ngắn hơn kiểu motor nối khớp nối.
  • Dễ lắp đặt: Trục motor xỏ thẳng vào lỗ âm Ø42, bắt bu-lông bích, không cần khớp nối và đế motor riêng.
  • Tỉ số lớn trong một cấp: Một cặp trục vít - bánh vít đạt 1/60 – 1/100, gọn hơn hộp bánh răng nhiều cấp cùng tỉ số.
  • Tự hãm tương đối: Tỉ số từ 1/30 trở lên hỗ trợ chống trôi tải khi dừng máy.
  • Chạy êm: Trục vít ăn khớp trượt với bánh vít đồng, tiếng ồn thấp.

6) FAQ hộp số WPDS200: thang máy chở hàng, băng tải, chọn mua và bảo trì

a) Hỏi đáp về thang máy chở hàng dùng hộp số WPDS200

  • Hộp số WPDS200 có tự hãm hoàn toàn khi làm tời nâng, thang máy chở hàng không? Trả lời: Không. Hộp trục vít một cấp chỉ tự hãm tương đối ở tỉ số từ 1/30 trở lên; rung lắc, dầu nóng loãng hoặc tải nặng vẫn có thể làm trôi tải. Thang máy chở hàng dùng motor phanh từ và khóa chống rơi độc lập trên cabin.
  • Thang máy chở hàng 1.650 kg dùng WPDS200 + motor 11 kW được không? Trả lời: Được, khi mắc ròng rọc 2 sợi. Cabin 450 kg + hàng 1.650 kg = 2.100 kg, chia 2 sợi còn khoảng 10.800 N mỗi sợi. Tang D350 cần khoảng 1.995 N·m, dưới mức 2.020 N·m cho phép ở tỉ số 1/50. Tốc độ móc khoảng 15,4 m/phút, công suất cần khoảng 8,2 kW. Kéo trực tiếp 1 sợi thì tang cần khoảng 3.790 N·m.
  • Thang máy chở hàng dùng WPDS200 chạy tốc độ bao nhiêu là hợp lý? Trả lời: Khoảng 15,4 – 30,8 m/phút. Tang D350, mắc 2 sợi: tỉ số 1/25 cho 30,8 m/phút, tỉ số 1/50 cho 15,4 m/phút. Nhanh hơn thì phải giảm tải hoặc tăng motor, vì công suất = tải × tốc độ. Thang có đối trọng chạy được 30,8 m/phút với cùng motor 11 kW (xem mục 4c).
  • Trục ra dương 70 mm nối tang tời thế nào, có chịu được tải treo không? Trả lời: Được, khi tang nằm trên 2 gối đỡ riêng và nối với trục ra qua khớp nối. Khớp nối xích hoặc khớp nối răng lỗ 70 mm, then 20 mm, nối trục ra với trục tang. Hai đầu tang đặt gối đỡ lỗ 70 mm. Lực cáp khi đó dồn vào gối đỡ, hộp số chỉ truyền mô-men. Tang lắp côngxôn thẳng trên trục ra thì toàn bộ lực cáp đè lên vòng bi trục ra.

b) Hỏi đáp về băng tải dùng hộp giảm tốc WPDS200

  • Băng tải nằm ngang dùng WPDS200 kéo tối đa bao nhiêu kg hàng? Trả lời: Khoảng 15.600 – 16.800 kg hàng trên băng ở tỉ số 1/30 – 1/40. Tính với rulo Ø273 mm (cỡ rulo thông dụng đi với hộp size 200), hệ số cản trung bình 0,1 có con lăn đỡ, băng dài 15 m. Tỉ số 1/30: băng chạy 40 m/phút, lực kéo tại rulo khoảng 16.700 N. Tỉ số 1/40: băng chạy 30 m/phút, lực kéo khoảng 15.500 N.
  • WPDS200 kéo băng tải dốc được không? Trả lời: Được, nhưng tải giảm mạnh theo độ dốc. Dốc 15°: lực kéo = 9,81 × tải × (sin15° + 0,1 × cos15°) ≈ 3,5 lần băng nằm ngang cùng tải. Tỉ số 1/40 với rulo Ø273 kéo được khoảng 4.240 kg hàng ở dốc 15°. Dừng máy giữa chừng, hàng có thể kéo băng chạy ngược; motor phanh từ giữ băng đứng yên.
  • Băng tải chạy 2 ca 16 giờ/ngày, WPDS200 có nóng không? Trả lời: Có nóng hơn hộp bánh răng, nhưng chạy liên tục được. Vỏ hộp 60 – 80 °C là mức làm việc thường gặp của hộp trục vít ở Việt Nam mùa nắng. Chạy 16 giờ/ngày thì giữ mô-men tải thực tế dưới mức định mức trong bảng mục 3 (SF từ 1 trở lên), vd tỉ số 1/30 khoảng 1.780 N·m. Vỏ trên 90 °C: kiểm tra mức dầu, nút thông hơi và dòng ampe motor.
  • Nối trục ra WPDS200 với trục rulo băng tải bằng gì? Trả lời: Khớp nối là gọn nhất; nhông xích dùng khi cần đổi tốc độ. Khớp nối lỗ 70 mm, then 20 mm, nối thẳng trục ra với trục rulo; tốc độ rulo đúng bằng tốc độ trục ra. Nhông xích cho phép hạ thêm tốc độ mà không đổi tỉ số hộp, vd nhông 1:1,5 hạ 35 v/ph xuống khoảng 23,3 v/ph.

c) Hỏi đáp cho người sắp mua hộp số WPDS size 200

  • WPDS200 gắn được motor bao nhiêu kW? Trả lời: Được motor 11 kW, 15 kW (4 cực, khung 160). Bích B5 đường kính 350 mm, lỗ trục vào 42 mm (motor khung 160). Motor ngoài cỡ khung này phải đổi bích và bạc lót trục. Công suất khuyến nghị theo từng tỉ số xem bảng mục 3.
  • Biết tốc độ máy cần thì chọn tỉ số WPDS200 thế nào? Trả lời: Lấy 1.400 chia cho tốc độ cần. Motor 4 cực 1.400 v/ph. Máy cần 35 v/ph: 1.400 ÷ 35 = 40, chọn 1/40. Máy cần 28 v/ph: chọn 1/50. Máy cần 47 v/ph: chọn 1/30. Sau khi có tỉ số, đối chiếu mô-men tải với cột mô-men trong bảng mục 3.
  • Motor 15 kW gắn WPDS200 tỉ số 1/60 được không? Trả lời: Lắp ráp được, nhưng mô-men ra vượt mô-men định mức hộp. Motor 15 kW qua tỉ số 1/60, hiệu suất khoảng 68%, cho mô-men ra khoảng 4.170 N·m. Mô-men định mức WPDS200 ở tỉ số này khoảng 1.450 N·m (SF 0,37).
  • WPDS200 có tỉ số 1/80 và 1/100 không? Trả lời: Có. Tốc độ ra khoảng 17,5 v/ph (1/80) và 14 v/ph (1/100) với motor 4 cực. Hiệu suất trục vít ở 2 tỉ số này khoảng 54 – 60%, so với 80 – 84% ở tỉ số 1/20 – 1/30. Cùng tốc độ đầu ra, tỉ số thấp kèm ròng rọc hoặc nhông xích tốn ít điện hơn (xem mục 4b).
  • Trục ra dương 70 mm của WPDS200 gắn nhông xích được không? Trả lời: Được. Nhông khoét lỗ 70 mm, rãnh then 20 mm. Chọn bước xích theo mô-men: ở 2.380 N·m (tỉ số 1/30), nhông có đường kính vòng chia khoảng 161 mm cho lực xích khoảng 29.500 N. Nhông quá ít răng thì moay-ơ không đủ thịt để khoét lỗ 70 mm.
  • Mua WPDS200 hay hộp giảm tốc bánh răng côn KA87 (trục 60mm) / K87 (dương 60mm) cùng mô-men thì cái nào lợi hơn? Trả lời: WPDS200 lợi về giá mua và độ gọn; hộp KA87/K87 lợi về tiền điện khi chạy liên tục. Ở tỉ số 1/40, hộp trục vít hiệu suất khoảng 74%, hộp KA87/K87 khoảng 94 – 96%. Motor 11 kW qua WPDS200 ra khoảng 8,1 kW ở trục máy; qua hộp KA87/K87 ra khoảng 10,4 kW. Máy chạy ngắt quãng (tời, thang hàng, cửa) thì phần điện hao không đáng kể so với tiền chênh giá hộp.

d) Cách dùng và bảo trì hộp số WPDS200 đúng cách

  • WPDS200 thay dầu bao lâu một lần, dùng dầu gì? Trả lời: Lần đầu sau 200 giờ chạy, sau đó mỗi 2.500 – 3.000 giờ. Dầu bánh răng công nghiệp ISO VG 320; trời nóng, tải nặng dùng VG 460. Châm tới giữa mắt thăm dầu. Trước lần chạy đầu: thay nút kín bằng nút thông hơi đi kèm, xoa mỡ lên trục motor rồi mới xỏ vào lỗ âm trục vào, bắt chặt bu-lông chân đế và bích B5.
  • Vì sao hộp số mới chạy đã nóng nhanh (trên 80 °C)? Trả lời: Do quên thay nút thông hơi, sai mức dầu hoặc chạy quá mô-men. Nút kín làm áp suất trong hộp tăng; dầu quá nhiều hay quá ít đều làm nóng. Kiểm tra mô-men tải thực tế so với cột mô-men định mức ở bảng mục 3.
  • Dầu rò ở phớt trục vào, trục ra là do đâu? Trả lời: Do áp suất trong hộp cao hoặc phớt bị xước. Chưa gắn nút thông hơi, mạt kim loại làm xước phớt, hoặc dùng dầu quá loãng là 3 nguyên nhân hay gặp. Trục motor lệch tâm với lỗ âm cũng làm phớt trục vào mòn lệch một bên.
  • Khi chạy có tiếng va đập "lạch cạch" bên trong là lỗi gì? Trả lời: Bánh vít đồng mòn rơ hoặc vòng bi vỡ hạt. Nguyên nhân thường do thiếu dầu lâu ngày hoặc chạy quá tải kéo dài. Dừng máy, xả dầu kiểm tra mạt đồng; mạt nhiều là bánh vít đã mòn.
