Hộp giảm tốc WPA size 200 và hộp số giảm tốc WPDA size 200 được nhiều người sử dụng ở Việt Nam, còn gọi là hộp giảm tốc ASM, LW, ASS, ASN, LMW size 200 Đài Loan
Hộp số giảm tốc WPA Trục Cốt Dưới, trục vào ở dưới là loại giảm tốc trục vít thông dụng nhất thị trường Miền Bắc Việt Nam. Cấu tạo gồm 1 trục vít bằng thép và bánh răng giảm tốc bằng đồng thau, có kích cỡ từ size 60 tới 250, tỉ số truyền 1/5 tới 1/60. Giảm 5 lần tới 60 lần 1 phút khi truyền động cùng motor.
1) Các loại hộp giảm tốc trục vít trục dưới WPA - WPDA - ASS - ASN - ASM - LMW - LW size 200
- Ảnh 1 và 2, kiểu hộp số giảm tốc size 200 WPA nhiều người dùng nhất
- Ảnh số 3: Hộp giảm tốc WPWA có chân đế tháo rời thông minh, đảo được vào trục cốt dưới WPA trở thành WPS cốt trên.
- Ảnh số 4: Hộp số WPDA kế nối với motor mặt bích
- Ảnh 5 : Hộp số WPWDA đảo được mặt bích ở phía dưới thành mặt bích vào ở phía trên
- Ảnh số 6: Trục ra của WPWKA là cốt âm, tiện lắp đặt ở nơi diện tích hẹp

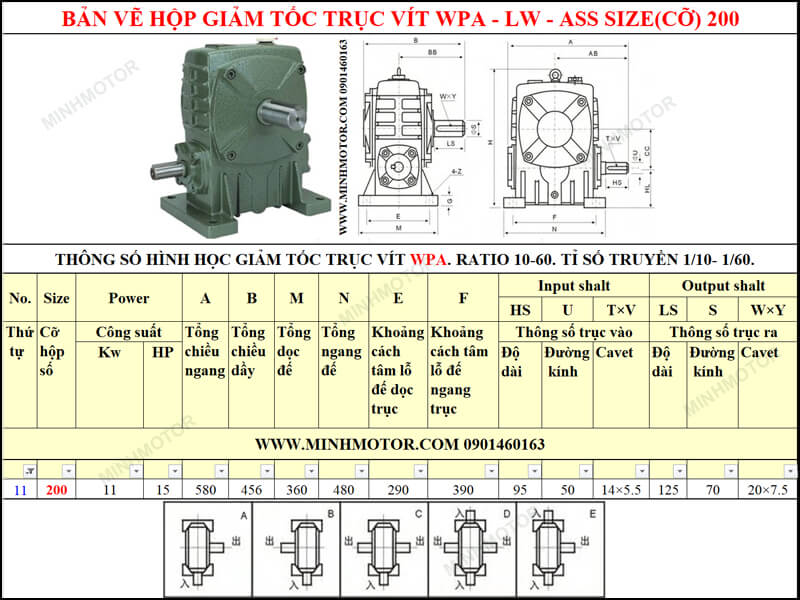

2) Thông số kỹ thuật hộp giảm tốc WPA size 200, trục dưới
Hộp số giảm tốc size 200 WPA thị trường còn gọi là giảm tốc Đài Loan LW ASS
- M phù hợp là 11kw - 4P
- Đường kính trục vào U = 50mm, chiều dài trục HS = 95mm
- Đường kính trục ra S = 70mm, chiều dài trục LS = 125mm
- Khoảng cách giữa các lỗ chân đế ngang trục F = 390mm
- Khoảng cách giữa lỗ chân đế dọc trục E = 290mm
- Kích thước chốt Cavet W = 20mm
- Tổng chiều dài ngang A = 580mm
- Tổng chiều dầy B = 456mm
- Tổng chiều dọc chân đế M = 360mm
- Tổng chiều ngang chân đế N = 480mm

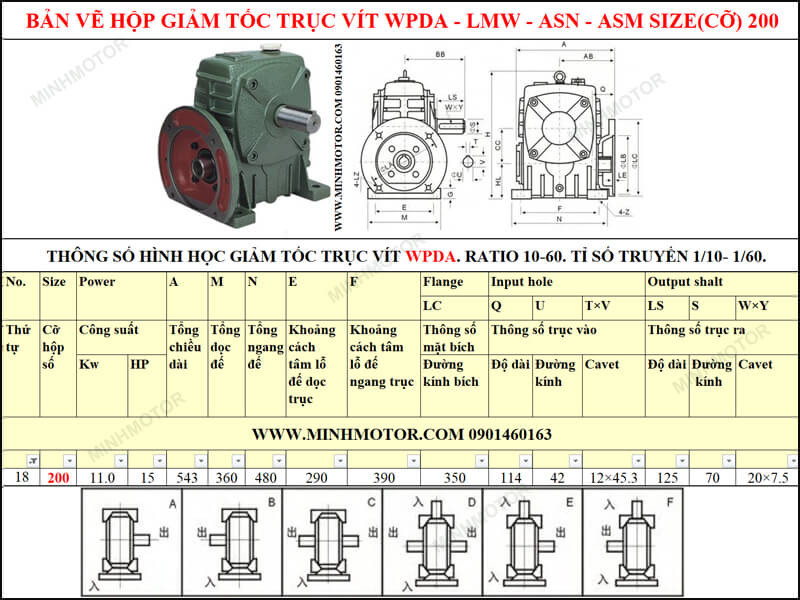

3) Kích thước bản vẽ hộp giảm tốc WPDA size 200 mặt bích loa
Thị trường còn gọi là giảm tốc trục vít Đài Loan LMW ASM ASN
- M phù hợp là 15HP 11kw - 4P mặt bích
- Đường kính bích của hộp giảm tốc LC = 350mm
- Đường kính trục vào U = 42mm, chiều dài trục Q = 114mm
- Đường kính trục ra S = 70mm, chiều dài trục LS = 125mm
- Khoảng cách giữa các lỗ chân đế ngang trục F = 390mm
- Khoảng cách giữa lỗ chân đế dọc trục E = 290mm
- Kích thước chốt Cavet W = 20mm
- Tổng chiều ngang chân đế N = 480mm
- Tổng chiều dọc chân đế M = 360mm
- Tổng chiều dài A = 543mm
4) Thiết kế lắp đặt bộ giảm tốc trục vít LW ASS size 200, trục dưới
