Motor Teco 1HP 0,75kW là động cơ điện 3 pha rotor lồng sóc của Teco (Đài Loan), vỏ gang, làm mát bằng quạt gắn đuôi trục. Cùng công suất 1 ngựa có 3 tốc độ: 2 cực khoảng 2.850 vòng/phút, 4 cực khoảng 1.400 vòng/phút, 6 cực khoảng 910 vòng/phút.
Bản 2 cực và 4 cực dùng khung 80M, trục 19 mm; bản 6 cực lên khung 90S, trục 24 mm. Motor có kiểu chân đế (AESV, AEEV) và mặt bích (AEUV), cấp hiệu suất IE1 hoặc IE2, dòng định mức khoảng 1,9 A ở 380V.
3,4 A ở 220V (đấu tam giác) 1,95 A ở 380V (đấu sao)
3 A ở 220V (đấu tam giác) 1,72 A ở 380V (đấu sao)
3,7 A ở 220V (đấu tam giác) 2,16 A ở 380V (đấu sao)
Mô men định mức
~ 5,1 Nm
~ 2,5 Nm
~ 7,9 Nm
Cấp bảo vệ
IP55
Cấp cách nhiệt
Cấp F
Mặt bích B5: đường kính 200 mm, vành định vị 130 mm, tâm lỗ Ø165 mm, 4 lỗ bắt vít 12 mm.
Lỗ chân đế dọc trục x ngang trục — 4 pole, 2 pole (khung 80M): 100 mm x 125 mm, lỗ Ø10 mm, tâm trục cao 80 mm; 6 pole (khung 90S): 100 mm x 140 mm, lỗ Ø10 mm, tâm trục cao 90 mm.
Chế độ làm việc: S1 liên tục.
2. Tốc độ, mô men motor Teco 1HP 0,75kW theo số cực
Số cực
Tốc độ định mức
Mô men định mức
Khung – trục
2 cực (2P)
Khoảng 2.850 vòng/phút
Khoảng 2,5 Nm
Khung 80M, trục 19 mm
4 cực (4P)
Khoảng 1.400 vòng/phút
Khoảng 5,1 Nm
Khung 80M, trục 19 mm
6 cực (6P)
Khoảng 910 vòng/phút
Khoảng 7,9 Nm
Khung 90S, trục 24 mm
Mô men định mức = 9550 × 0,75 ÷ tốc độ (vòng/phút).
Khung và đường kính trục theo chuẩn IEC 60072; đối chiếu nhãn motor khi thay thế.
Cùng công suất, motor 6 cực cho mô men gần gấp 3 lần motor 2 cực.
3. Kiểu lắp, kích thước và các loại motor Teco 1HP 0,75kW
a) Motor Teco 1Hp 4 pole IE1
Loại 1: Motor Teco 1Hp 4P IE1 chân đế
Đường kính trục ra: 19mm
Rãnh cavet: 6mm
Tổng dài: 293mm
Tổng cao: 232mm
Tâm trục xuống mặt đất: 80mm
Loại 2: Motor Teco 1Hp 4P IE1 mặt bích
Đường kính trục: 19mm, cavet: 6mm
Tổng dài: 292mm
Đường kính bích: 200mm
Đường kính vành định vị: 130mm
Tổng cao: 248mm
Dài trục: 40mm
b) Motor Teco 1hp tốc độ 4 pole IE2
Motor Teco 1Hp AESV 80M chân đế 4 pole IE2
Mã motor Teco 1 ngựa 750W: 80 M
Điện áp động cơ Teco 1HP 0.75Kw 4 pole: 3 pha 380 v
Tần số dòng điện: 60 Hz
Đường kính trục: 19 mm
Rãnh cavet: 6 mm
Tốc độ 4 pole 1400 - 1450 - 1500 vòng/phút
Chiều dài động cơ: 293 mm
Chiều rộng động cơ: 161 mm
Khoảng cách tâm lỗ đế ngang trục: 125 mm
Khoảng cách tâm lỗ đế dọc trục: 100 mm
Chiều cao motor: 232 mm
Khoảng cách từ tâm trục đến đất: 80 mm
Công nghệ sản xuất: Đài Loan
Dòng điện định mức: 1.95 ampe
Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
Cấp bảo vệ chống bụi, chống nước: IP 55
Cấp cách nhiệt: dây đồng cấp F
Sản phẩm chính hãng có CO
Motor Teco 1Hp AEUV 80M mặt bích 4 pole IE2
Mã motor Teco 1 ngựa 750W : 80 M
Điện áp: 3 pha 380 v
Tần số dòng điện: 60 Hz
Đường kính trục: 19 mm
Rãnh cavet động cơ Teco 1HP 0.75Kw 4 pole: 6 mm
Tốc độ 4 pole, 1400 - 1450 - 1500 vòng/phút
Chiều dài động cơ: 293 mm
Chiều rộng động cơ: 177 mm
Đường kính mặt bích ngoài: 200 mm
Đường kính vành định vị ngoài: 130 mm
Chiều dài trục motor Teco 1HP 0.75Kw 1400 - 1500 vòng tua: 40 mm
Chiều cao động cơ Teco 1HP 0.75Kw 1400 - 1500 vòng tua: 248 mm
Công nghệ sản xuất: Đài Loan
Dòng điện định mức: 1.95 ampe
Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
Cấp bảo vệ chống bụi, chống nước: IP 55
Cấp cách nhiệt: dây đồng cấp F
Sản phẩm chính hãng có CO
c) Motor Teco 1hp tốc độ 2 pole IE1

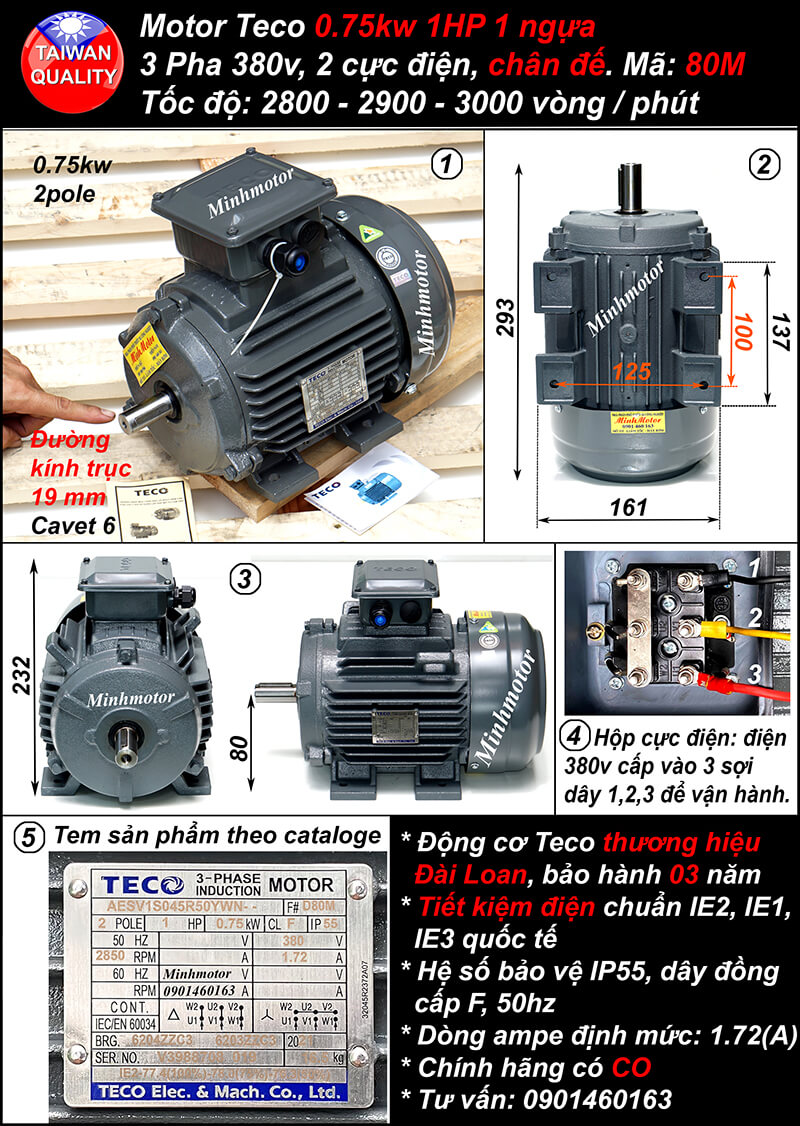

Động cơ Teco 1hp AESV 80M chân đế 2 pole IE1
Mã motor Teco 1 ngựa 750W: 80 M
Điện áp: 3 pha 380 v
Tần số dòng điện: 60 Hz
Đường kính trục: 19 mm
Rãnh cavet: 6 mm
Tốc độ 2 pole 2800 - 2900 - 3000 vòng/phút
Chiều dài động cơ: 293 mm
Chiều rộng động cơ: 161 mm
Khoảng cách tâm lỗ đế ngang trục: 125 mm
Khoảng cách tâm lỗ đế dọc trục: 100 mm
Chiều cao motor: 232 mm
Khoảng cách từ tâm trục đến đất: 80 mm
Công nghệ sản xuất: Đài Loan
Dòng điện định mức: 1.72 ampe
Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
Cấp bảo vệ chống bụi, chống nước: IP 55
Cấp cách nhiệt: dây đồng cấp F
Sản phẩm chính hãng có CO
Động cơ Teco 0.75kw 1hp AESU 80M mặt bích 2 pole IE1
Mã motor Teco 1 ngựa 750W : 80 M
Điện áp motor Teco 1HP 0.75Kw 2 cực: 3 pha 380 v
Tần số dòng điện: 60 Hz
Đường kính trục motor Teco 1HP 0.75Kw 2800 - 2900 - 3000 vòng tua: 19 mm
Rãnh cavet động cơ Teco 1HP 0.75Kw 2800 - 2900 - 3000 vòng tua: 6 mm
Tốc độ 2 pole, 2800 - 2900 - 3000 vòng/phút
Chiều dài động cơ: 293 mm
Chiều rộng động cơ: 177 mm
Đường kính mặt bích ngoài: 200 mm
Đường kính vành định vị ngoài: 130 mm
Chiều dài trục: 40 mm
Chiều cao motor: 248 mm
Công nghệ sản xuất: Đài Loan
Dòng điện định mức: 1.72 ampe
Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
Cấp bảo vệ chống bụi, chống nước: IP 55
Cấp cách nhiệt: dây đồng cấp F
Sản phẩm chính hãng có CO
d) Motor Teco 1hp tốc độ 6 pole IE1

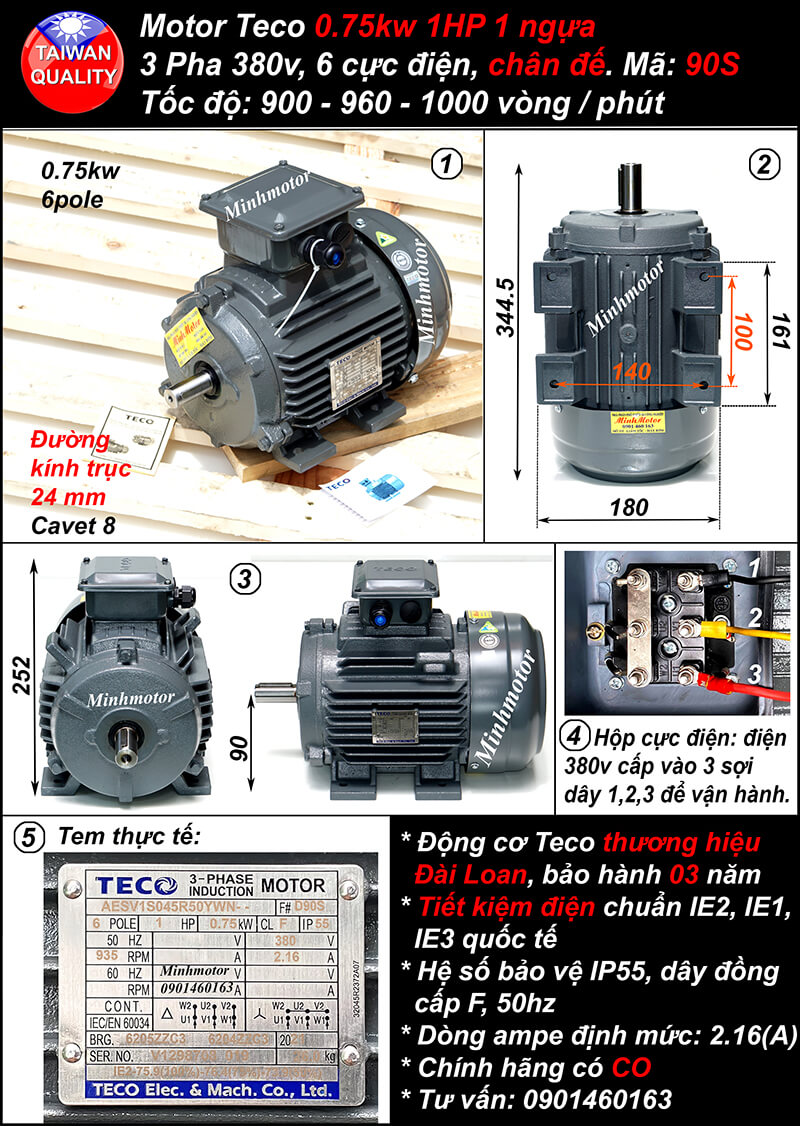

Động cơ Teco 1hp AESU 90S chân đế 6 pole IE1
Mã motor Teco 1 ngựa 750W: 90 S
Điện áp motor Teco 1HP 0.75Kw 6 cực: 3 pha 380 v
Tần số dòng điện động cơ Teco 1HP 0.75Kw 6 pole: 60 Hz
Đường kính trục: 24 mm
Rãnh cavet: 8 mm
Tốc độ 6 pole 900 - 960 - 1000 vòng/phút
Chiều dài động cơ: 344.5 mm
Chiều rộng động cơ: 180 mm
Khoảng cách tâm lỗ đế ngang trục: 140 mm
Khoảng cách tâm lỗ đế dọc trục: 100 mm
Chiều cao motor: 252 mm
Khoảng cách từ tâm trục đến đất: 90 mm
Công nghệ sản xuất: Đài Loan
Dòng điện định mức: 2.16 ampe
Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
Cấp bảo vệ chống bụi, chống nước: IP 55
Cấp cách nhiệt: dây đồng cấp F
Sản phẩm chính hãng có CO

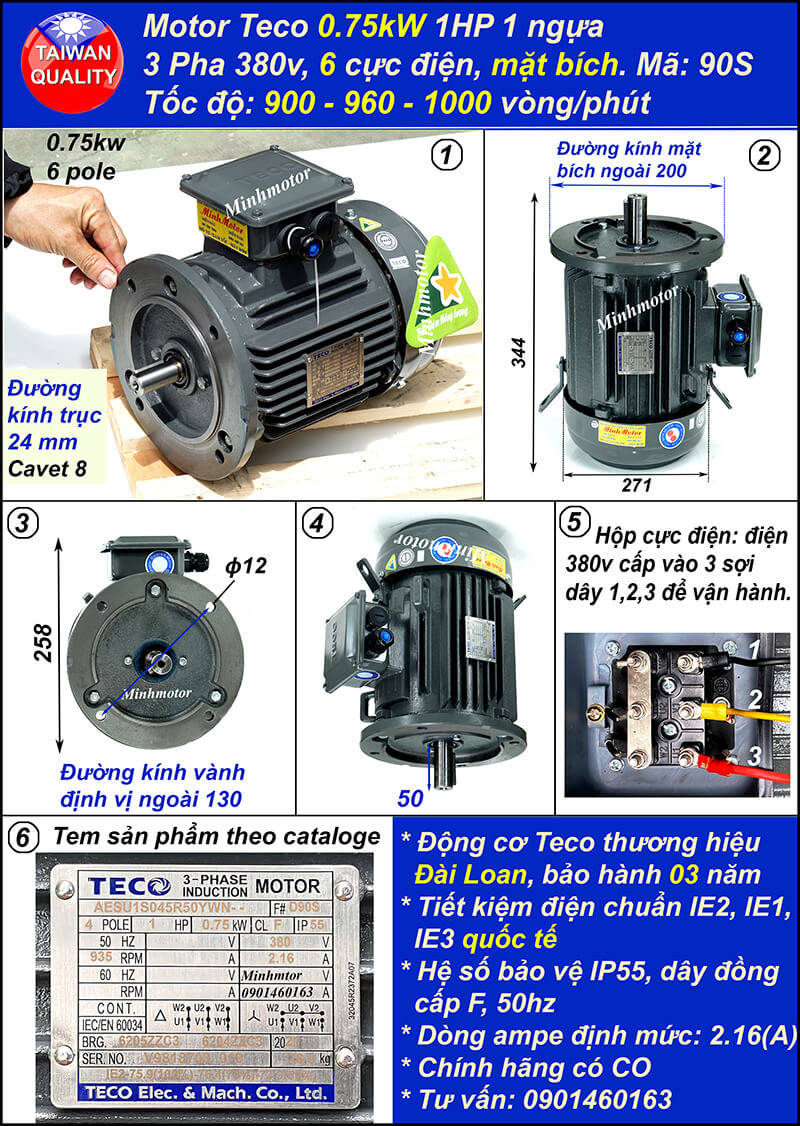

Động cơ Teco 0.75kw 1hp AESU 90S mặt bích 6 pole IE1
Mã motor Teco 1 ngựa 750W : 90 S
Điện áp motor Teco 1HP 0.75Kw 900 - 1000 vòng tua: 3 pha 380 v
Tần số dòng điện: 60 Hz
Đường kính trục động cơ Teco 1HP 0.75Kw 900 - 1000 vòng tua: 24 mm
Rãnh cavet: 8 mm
Tốc độ 6 pole, 900 - 960 - 1000 vòng/phút
Chiều dài động cơ: 344 mm
Chiều rộng động cơ: 271 mm
Đường kính mặt bích ngoài: 200 mm
Đường kính vành định vị ngoài: 130 mm
Chiều dài trục: 50 mm
Chiều cao motor: 258 m
Công nghệ sản xuất: Đài Loan
Dòng điện định mức: 2.16 ampe
Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
Cấp bảo vệ chống bụi, chống nước: IP 55
Cấp cách nhiệt: dây đồng cấp F
Sản phẩm chính hãng có CO
4. Ứng dụng motor Teco 1HP 0,75kW theo số cực và kiểu lắp
2 cực (khoảng 2.850 vòng/phút, 2,5 Nm): bơm ly tâm nhỏ, quạt hút nhỏ, máy mài 2 đá, máy cưa đĩa nhỏ.
4 cực (khoảng 1.400 vòng/phút, 5,1 Nm): ghép hộp giảm tốc cho băng tải, máy trộn nhỏ; máy xay, máy nén khí piston mini qua dây đai.
6 cực (khoảng 910 vòng/phút, 7,9 Nm): quạt công nghiệp cánh lớn chạy êm, máy cán, máy khuấy cần mô men cao không cần hộp số.
Mặt bích AEUV: bắt thẳng vào thân bơm, hộp giảm tốc trục vít, đầu máy khuấy.
Chân đế AESV, AEEV: truyền đai, khớp nối lên máy có bệ.
5. Ưu điểm motor Teco 1HP 0,75kW
Vỏ gang, cấp bảo vệ kín bụi và nước tạt, chạy được nơi ẩm, bụi.
Một công suất có đủ 2, 4, 6 cực và chân đế, mặt bích – thay thế linh hoạt.
Có bản IE2 hiệu suất cao hơn IE1 cho máy chạy nhiều giờ.
Dòng thấp, khoảng 1,9 A ở 380V; chạy được biến tần 1 pha khi đấu tam giác 220V.
6. Chạy motor Teco 1HP bằng điện 1 pha: biến tần hay tụ điện
Motor 3 pha 0,75kW chạy điện 1 pha 220V theo 2 cách. Bảng dưới so sánh kết quả thực tế cho motor đấu tam giác 220V.
Hạng mục
Biến tần 1 pha vào – 3 pha 220V ra
Tụ điện (đấu Steinmetz)
Thiết bị
Biến tần 0,75kW
Tụ chạy khoảng 50 µF (khoảng 70 µF/kW), thêm tụ khởi động khi tải nặng
Công suất dùng được
Gần 100%, khoảng 0,75 kW
Khoảng 60–70%, khoảng 0,45–0,5 kW
Mô men khởi động
Cao, chỉnh được
Thấp, khoảng 30–50% định mức
Chỉnh tốc độ
Có
Không
Dòng từ lưới 1 pha
Khoảng 7–8 A
Khoảng 5–6 A, dòng các pha lệch nhau
Tụ điện chỉ hợp tải nhẹ, khởi động không tải: quạt nhỏ, máy mài.
Bơm, máy nén, băng tải có tải lúc khởi động dùng biến tần.
Motor chạy tụ có dòng 3 cuộn dây không đều, cuộn nóng nhất quyết định tải cho phép.
Motor nhãn chỉ ghi 380V không đấu tam giác 220V được, cần biến tần ra 3 pha 380V.
7. Câu hỏi thường gặp về motor Teco 1HP 0,75kW
Motor Teco 1HP 0,75kW chạy dòng bao nhiêu ampe? Khoảng 1,9 A ở 380V (đấu sao) và khoảng 3,3 A ở 220V (đấu tam giác) với bản 4 cực đủ tải.
Motor Teco 1HP 4 cực trục bao nhiêu mm? 19 mm, khung 80M, rãnh then 6 mm; bản 6 cực lên khung 90S, trục 24 mm.
Motor Teco 1HP 2 cực, 4 cực, 6 cực chọn thế nào? Theo tốc độ máy: 2 cực khoảng 2.850 vòng/phút cho bơm, quạt nhỏ; 4 cực khoảng 1.400 vòng/phút cho hộp số, máy truyền đai; 6 cực khoảng 910 vòng/phút cho máy cần mô men lớn, chạy êm.
Mô men motor Teco 0,75kW 4 cực bao nhiêu? Khoảng 5,1 Nm: 9550 × 0,75 ÷ 1.400. Bản 6 cực khoảng 7,9 Nm, bản 2 cực khoảng 2,5 Nm.
Motor Teco 1HP chạy điện 1 pha bằng tụ được không? Được với tải nhẹ: tụ chạy khoảng 50 µF, motor chỉ còn khoảng 60–70% công suất. Tải khởi động nặng dùng biến tần 0,75kW 1 pha ra 3 pha 220V.
Motor Teco IE1 và IE2 khác gì? IE2 hiệu suất cao hơn IE1 theo chuẩn IEC 60034-30, ít tổn hao điện hơn khi chạy liên tục; kích thước lắp đặt cùng khung 80M.
Mã AESV, AEEV, AEUV trên motor Teco nghĩa là gì? Là mã dòng motor Teco: AESV, AEEV kiểu chân đế; AEUV kiểu mặt bích.
Motor Teco 1HP chân đế 4 cực kích thước bao nhiêu? Tổng dài khoảng 293 mm, tổng cao khoảng 232 mm, tâm trục cách mặt đất 80 mm.
Motor Teco 0,75kW lắp bơm nước được không? Được, bản 2 cực mặt bích dùng cho bơm ly tâm nhỏ: bơm khoảng 6 m³/giờ, cột áp 20 m cần ≈ 1000 × 9,81 × (6 ÷ 3600) × 20 ÷ 0,55 ≈ 0,6 kW.
Motor Teco 1HP đấu 220V hay 380V? Lưới 3 pha 380V đấu sao; lưới 3 pha 220V hoặc biến tần 1 pha ra 3 pha 220V đấu tam giác.
Motor Teco 1HP chạy ở 60Hz thì sao? Tốc độ tăng khoảng 20% so với 50Hz: 4 cực từ khoảng 1.400 lên khoảng 1.700 vòng/phút; nhãn motor cần ghi 60Hz để giữ đúng công suất.
Thay motor 1HP hãng khác bằng Teco cần đối chiếu gì? Khung (80M cho 2 và 4 cực), đường kính trục 19 mm, kiểu lắp chân đế hay mặt bích, cỡ mặt bích và tốc độ.
Motor Teco 0,75kW dùng aptomat, contactor nào? Ở 380V: aptomat 6 A, contactor 9 A, rơ le nhiệt dải 1,6–2,5 A chỉnh khoảng 1,9 A.
