Motor Teco 3 Pha 2Hp 1.5Kw

Motor Teco 2HP 1,5kW là động cơ điện 3 pha rotor lồng sóc của Teco (Đài Loan), vỏ gang, quạt làm mát đuôi trục, cấp hiệu suất IE1. Có 3 tốc độ: 2 cực khoảng 2.850 vòng/phút, 4 cực khoảng 1.400 vòng/phút, 6 cực khoảng 910 vòng/phút.

Bản 2 cực khung 90S, bản 4 cực khung 90L, cùng trục 24 mm; bản 6 cực lên khung 100L, trục 28 mm. Dòng định mức khoảng 3,5 A ở 380V.

1. Thông số kỹ thuật motor Teco 2HP 1,5kW

• Mặt bích B5 — 4 pole, 2 pole: đường kính 200 mm, vành định vị 130 mm, tâm lỗ Ø165 mm, 4 lỗ bắt vít 12 mm; 6 pole: đường kính 250 mm, vành định vị 180 mm, tâm lỗ Ø215 mm, 4 lỗ bắt vít 15 mm.
• Lỗ chân đế dọc trục x ngang trục — 4 pole (khung 90L): 125 mm x 140 mm, lỗ Ø10 mm, tâm trục cao 90 mm; 2 pole (khung 90S): 100 mm x 140 mm, lỗ Ø10 mm, tâm trục cao 90 mm; 6 pole (khung 100L): 140 mm x 160 mm, lỗ Ø12 mm, tâm trục cao 100 mm.
• Chế độ làm việc: S1 liên tục.

2. Tốc độ, mô men motor Teco 2HP 1,5kW theo số cực

• Mô men định mức = 9550 × 1,5 ÷ tốc độ (vòng/phút).
• Khung và đường kính trục theo chuẩn IEC 60072; đối chiếu nhãn motor khi thay thế.
• Cùng công suất, motor 6 cực cho mô men gần gấp 3 lần motor 2 cực.

3. Kiểu lắp, kích thước và các loại motor Teco 2HP 1,5kW

a) Motor Teco 2Hp tốc độ 4 pole IE1

Motor Teco 2Hp AESV 90L chân đế 4 pole IE1

• Mã motor Teco 2 ngựa 1.5kW: 90 L
• Điện áp: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 24 mm
• Rãnh cavet: 8 mm
• Tốc độ 4 pole 1400 - 1450 - 1500 vòng/phút
• Chiều dài động cơ: 369.5 mm
• Chiều rộng động cơ: 180 mm
• Khoảng cách tâm lỗ đế ngang trục: 140 mm
• Khoảng cách tâm lỗ đế dọc trục: 125 mm
• Chiều cao motor: 252 mm
• Khoảng cách từ tâm trục đến đất: 90 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 3.4 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

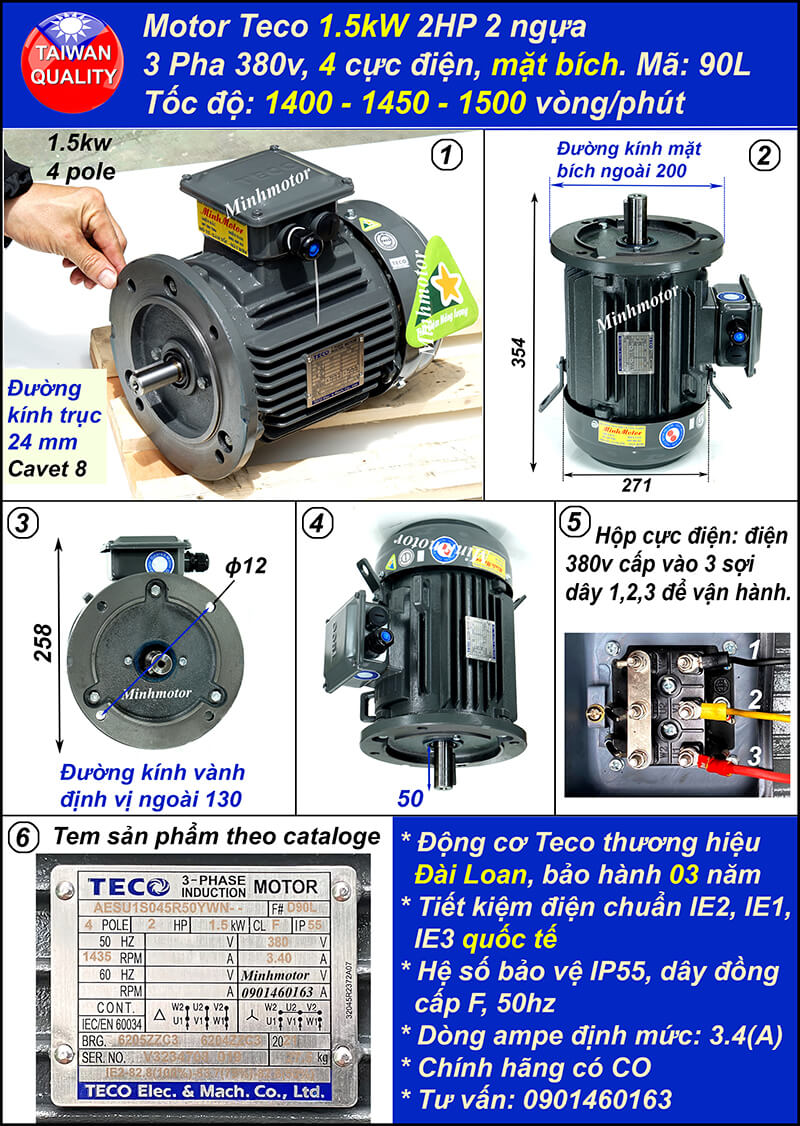

Motor Teco 1.5kw 2Hp AEUV 90L mặt bích 4 pole IE1

• Mã motor Teco 2 ngựa 1.5W : 90L
• Điện áp motor Teco 2Hp 1.5Kw 1400 - 1500 vòng tua: 3 pha 380v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 24 mm
• Rãnh cavet động cơ  Teco 2Hp 1.5Kw 1400 - 1500 vòng tua: 8 mm
• Tốc độ 4 pole, 1400 - 1450 - 1500 vòng/phút
• Chiều dài động cơ: 354 mm
• Chiều rộng động cơ: 271 mm
• Đường kính mặt bích ngoài: 200 mm
• Đường kính vành định vị ngoài: 130 mm
• Chiều dài trục: 50 mm
• Chiều cao motor: 258 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 3.4 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

b) Motor Teco 2Hp tốc độ 2 pole IE1

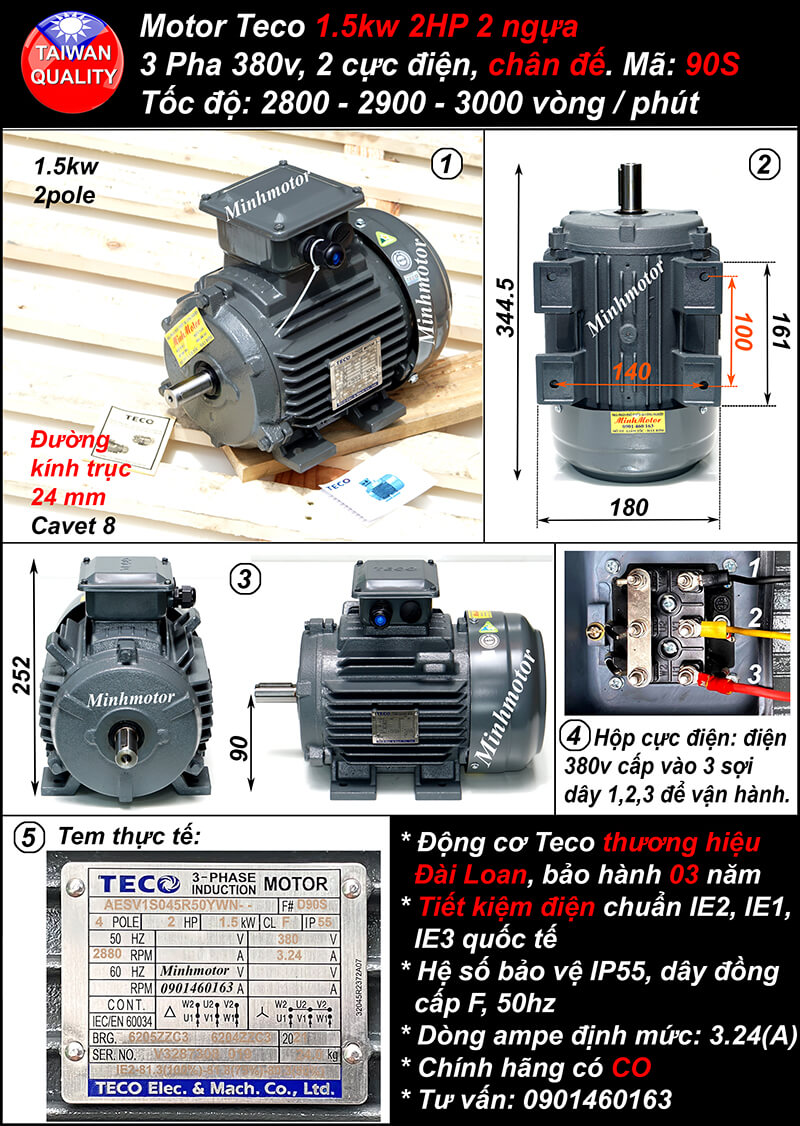

Động cơ Teco 2Hp AESV 90S chân đế 2 pole IE1

• Mã motor Teco 2 ngựa 1.5kW: 90 S
• Điện áp motor Teco 2Hp 1.5Kw 2 cực: 3 pha 380v
• Tần số dòng điện: 60 Hz
• Đường kính trục động cơ Teco 2Hp 1.5Kw 2 pole: 24 mm
• Rãnh cavet: 8 mm
• Tốc độ 2 pole 2800 - 2900 - 3000 vòng/phút
• Chiều dài motor Teco 2Hp 1.5Kw 2800 - 2900 - 3000 vòng tua: 344.5 mm
• Chiều rộng động cơ: 180 mm
• Khoảng cách tâm lỗ đế ngang trục: 140 mm
• Khoảng cách tâm lỗ đế dọc trục: 100 mm
• Chiều cao động cơ Teco 2Hp 1.5Kw 2800 - 2900 - 3000 vòng tua: 252 mm
• Khoảng cách từ tâm trục đến đất: 90 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 3.24 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

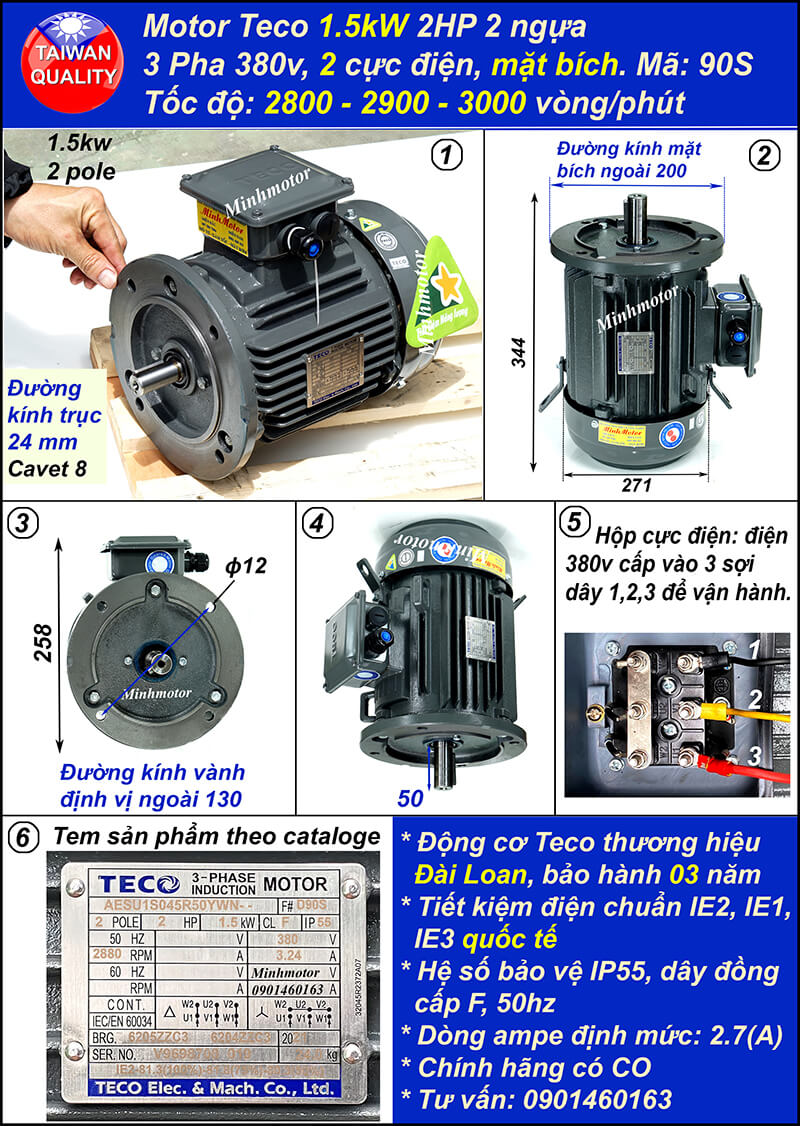

Động cơ Teco 1.5kw 2Hp AESU 90S mặt bích 2 pole IE1

• Mã motor Teco 2 ngựa 1.5W : 90S
• Điện áp: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 24 mm
• Rãnh cavet: 8 mm
• Tốc độ 2 pole, 2800 - 2900 - 3000 vòng/phút
• Chiều dài động cơ: 344 mm
• Chiều rộng động cơ: 271 mm
• Đường kính mặt bích ngoài: 200 mm
• Đường kính vành định vị ngoài: 130 mm
• Chiều dài trục: 50 mm
• Chiều cao motor: 258 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 2.7 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

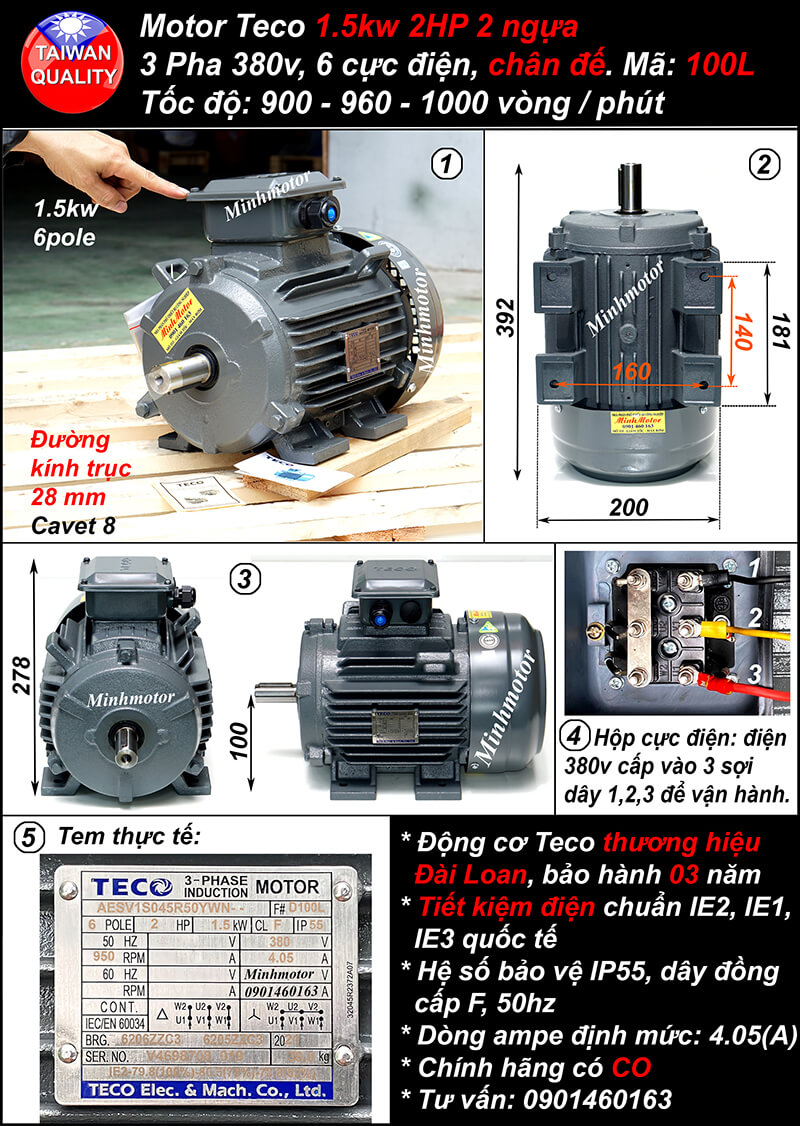

c) Motor Teco 2Hp tốc độ 6 pole IE1

• Mã motor Teco 2 ngựa 1.5kW: 100 L
• Điện áp motor Teco 2Hp 1.5Kw 6 cực: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 28 mm
• Rãnh cavet motor Teco 2Hp 1.5Kw 6 cực: 8 mm
• Tốc độ 6 pole 900 - 960 - 1000 vòng/phút
• Chiều dài động cơ: 392 mm
• Chiều rộng động cơ: 200 mm
• Khoảng cách tâm lỗ đế ngang trục: 160 mm
• Khoảng cách tâm lỗ đế dọc trục: 140 mm
• Chiều cao motor Teco 2Hp 1.5Kw 900 - 1000 vòng tua: 278 mm
• Khoảng cách từ tâm trục đến đất: 100 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 4.05 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

4. Ứng dụng motor Teco 2HP 1,5kW theo số cực và kiểu lắp

• 2 cực (khoảng 2.850 vòng/phút, 5,0 Nm): bơm ly tâm khoảng 12 m³/giờ cột áp 25 m, máy thổi khí con sò sục khí ao nuôi, máy phát điện mini chạy ngược.
• 4 cực (khoảng 1.400 vòng/phút, 10,2 Nm): máy cưa gỗ bàn nhỏ, máy bào, máy nghiền bột qua đai; ghép hộp giảm tốc cho máy trộn, băng tải.
• 6 cực (khoảng 910 vòng/phút, 15,7 Nm): quạt hướng trục Ø800–1000 chạy êm, máy cán trục chậm.
• Mặt bích AEUV: bơm liền trục, hộp giảm tốc mặt bích, đầu khuấy đứng.

5. Ưu điểm motor Teco 2HP 1,5kW

• Cùng trục 24 mm cho bản 2 cực và 4 cực, dễ đổi tốc độ trên cùng puly, khớp nối.
• Vỏ gang kín bụi và nước tạt.
• Dòng khoảng 3,5 A ở 380V.
• Chạy biến tần 1 pha 220V khi đấu tam giác.

6. Đổi motor Teco 2HP từ 2 cực sang 4 cực: tính lại puly

Khi thay motor 2 cực bằng 4 cực cùng 1,5kW (hoặc ngược lại) để máy chạy êm hơn, tốc độ máy giữ nguyên bằng cách đổi puly: D1 × n1 = D2 × n2.

• Puly motor 4 cực lớn gấp đôi thì vận tốc dây đai giữ nguyên, lực căng đai không đổi.
• Puly máy nhỏ lại Ø100 thì góc ôm đai trên puly motor giảm, đai dễ trượt hơn.
• Mô men motor 4 cực khoảng 10,2 Nm, gấp đôi bản 2 cực, dòng vào gần như nhau.
• Trục 24 mm giống nhau nên dùng lại được lỗ puly, then 8 mm.

7. Câu hỏi thường gặp về motor Teco 2HP 1,5kW

• Motor Teco 2HP 1,5kW dòng bao nhiêu? Khoảng 3,5 A ở 380V và khoảng 6,0 A ở 220V với bản 4 cực đủ tải.
• Motor Teco 1,5kW 2 cực và 4 cực có cùng trục không? Có, cùng trục 24 mm; 2 cực khung 90S, 4 cực khung 90L, khác khoảng cách lỗ chân đế theo chiều dọc.
• Motor Teco 2HP 6 cực khung gì? Khung 100L, trục 28 mm, tốc độ khoảng 910 vòng/phút, mô men khoảng 15,7 Nm.
• Đổi motor Teco 2HP 2 cực sang 4 cực có cần đổi puly không? Có, để giữ tốc độ máy: puly motor lớn gấp khoảng 2 lần (Ø80 lên Ø160) hoặc puly máy nhỏ đi một nửa.
• Mô men motor Teco 1,5kW 4 cực bao nhiêu? Khoảng 10,2 Nm: 9550 × 1,5 ÷ 1.400; bản 2 cực khoảng 5,0 Nm.
• Motor Teco 2HP chạy máy cưa bàn được không? Được với lưỡi cưa Ø250–300 cắt gỗ mềm dày vừa, truyền đai từ motor 2 cực hoặc 4 cực qua puly tăng tốc.
• Motor Teco 1,5kW chạy máy thổi khí sục ao nuôi được không? Được, bản 2 cực kéo máy thổi khí con sò cỡ 1,5kW; chạy liên tục 24/24 khi dòng không vượt khoảng 3,5 A.
• Motor Teco 2HP dùng biến tần bao nhiêu kW? Biến tần 1,5kW; vào 1 pha 220V ra 3 pha 220V khi motor đấu tam giác, hoặc 3 pha 380V khi đấu sao.
• Motor Teco 1,5kW có bản mặt bích không? Có, mã AEUV, dùng cho bơm liền trục và hộp giảm tốc mặt bích.
• Motor Teco 2HP chạy điện 1 pha bằng tụ được không? Được với tải nhẹ: tụ chạy khoảng 100 µF (khoảng 70 µF/kW), công suất còn khoảng 1 kW; tải nặng dùng biến tần.
• Motor Teco 1,5kW aptomat, dây điện cỡ nào? Ở 380V: aptomat 6 A, contactor 9 A, rơ le nhiệt 2,5–4 A, dây đồng 1,5 mm².
• Motor Teco 2HP đảo chiều quay thế nào? Đổi 2 trong 3 dây pha cấp vào motor; máy đảo chiều thường xuyên dùng cặp contactor có khóa liên động.
• Motor Teco 1,5kW chạy 24/24 được không? Được, motor chế độ làm việc liên tục S1 khi dòng đo không vượt định mức và quạt đuôi không bị bụi bám kín.
