Motor Teco 3 Pha 3Hp 2.2Kw

Motor Teco 3HP 2,2kW là động cơ điện 3 pha rotor lồng sóc của Teco (Đài Loan), vỏ gang, quạt làm mát đuôi trục, cấp hiệu suất IE1. Có 3 tốc độ: 2 cực khoảng 2.850 vòng/phút, 4 cực khoảng 1.400 vòng/phút, 6 cực khoảng 910 vòng/phút.

Bản 2 cực khung 90L trục 24 mm; bản 4 cực khung 100L trục 28 mm; bản 6 cực khung 112M trục 28 mm. Dòng định mức khoảng 4,9 A ở 380V.

1. Thông số kỹ thuật motor Teco 3HP 2,2kW

• Mặt bích B5 — 4 pole, 6 pole: đường kính 250 mm, vành định vị 180 mm, tâm lỗ Ø215 mm, 4 lỗ bắt vít 15 mm; 2 pole: đường kính 200 mm, vành định vị 130 mm, tâm lỗ Ø165 mm, 4 lỗ bắt vít 12 mm.
• Lỗ chân đế dọc trục x ngang trục — 4 pole (khung 100L): 140 mm x 160 mm, lỗ Ø12 mm, tâm trục cao 100 mm; 2 pole (khung 90L): 125 mm x 140 mm, lỗ Ø10 mm, tâm trục cao 90 mm; 6 pole (khung 112M): 140 mm x 190 mm, lỗ Ø12 mm, tâm trục cao 112 mm.
• Chế độ làm việc: S1 liên tục.

2. Tốc độ, mô men motor Teco 3HP 2,2kW theo số cực

• Mô men định mức = 9550 × 2,2 ÷ tốc độ (vòng/phút).
• Khung và đường kính trục theo chuẩn IEC 60072; đối chiếu nhãn motor khi thay thế.
• Cùng công suất, motor 6 cực cho mô men gần gấp 3 lần motor 2 cực.

3. Kiểu lắp, kích thước và các loại motor Teco 3HP 2,2kW

a) Motor Teco 3Hp tốc độ 4 pole IE1

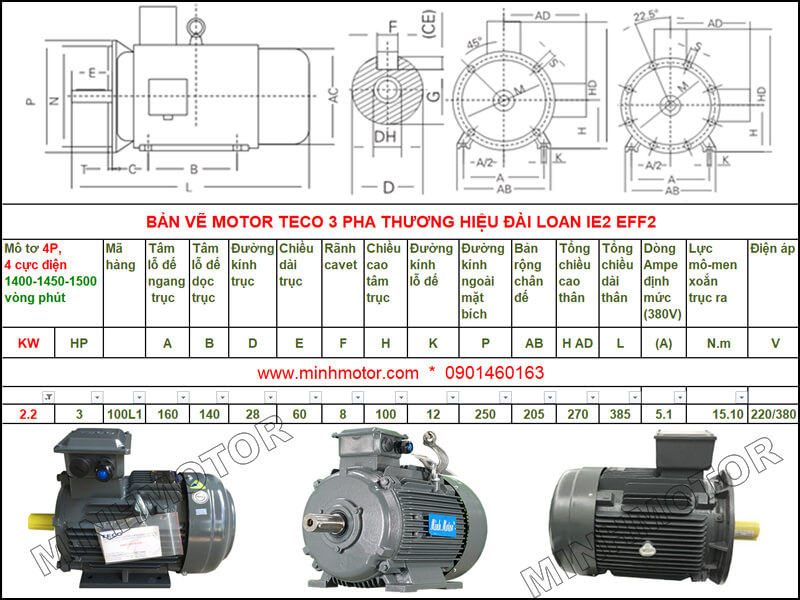

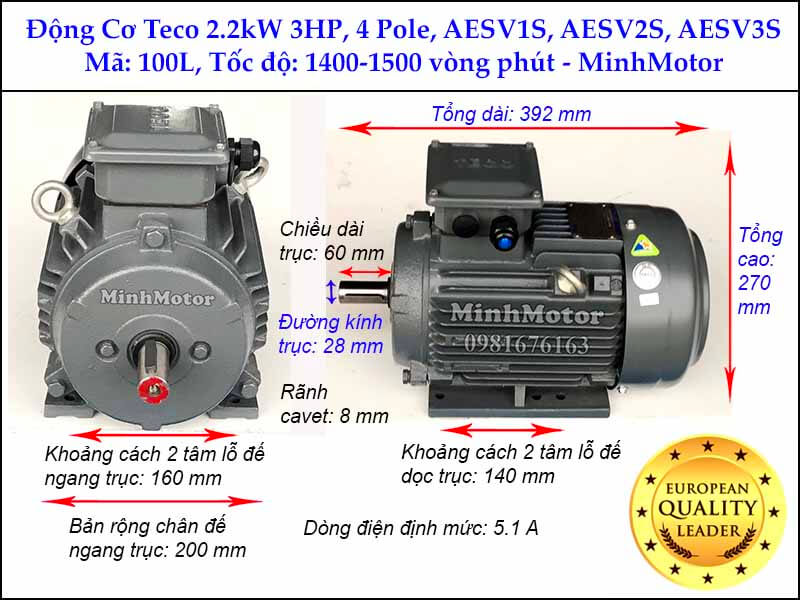

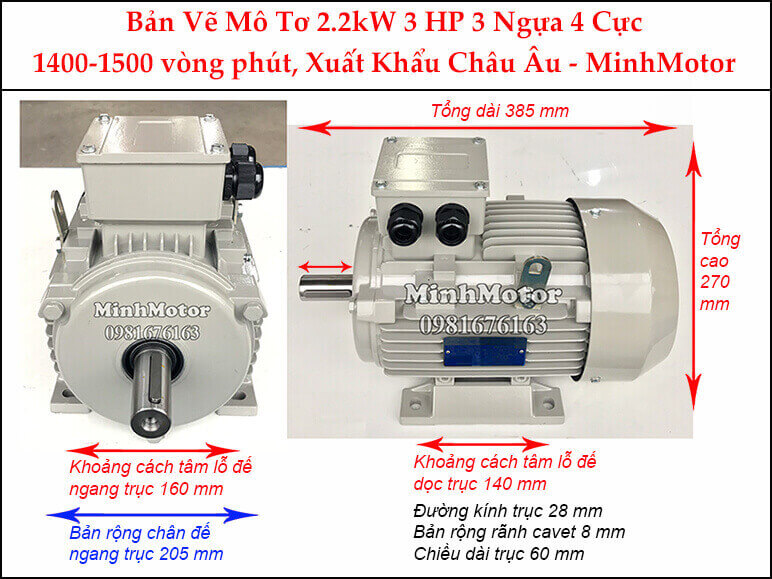

Motor Teco 3Hp AESV 100L chân đế 4 pole IE1

• Mã motor Teco 3 ngựa 2.2kw: 100 L
• Điện áp: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 28 mm
• Rãnh cavet: 8 mm
• Tốc độ 4 pole 1400 - 1450 - 1500 vòng/phút
• Chiều dài động cơ: 392 mm
• Chiều rộng động cơ: 200 mm
• Khoảng cách tâm lỗ đế ngang trục: 160 mm
• Khoảng cách tâm lỗ đế dọc trục: 140 mm
• Chiều cao motor: 278 mm
• Khoảng cách từ tâm trục đến đất: 100 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 4.87 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

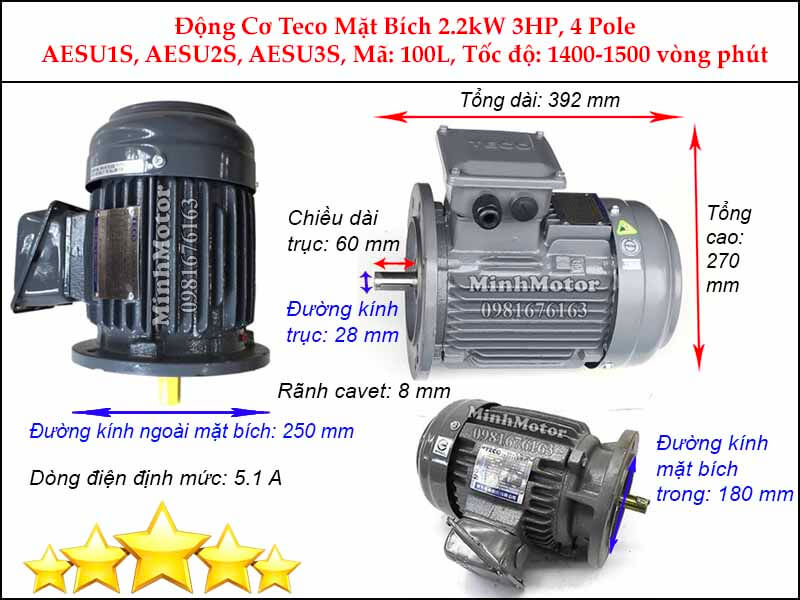

Motor Teco 2.2kw 3Hp AEUV 100L mặt bích 4 pole IE1

• Mã motor Teco 3 ngựa 2.2kw: 100 L
• Điện áp motor Teco 3Hp 2.2Kw 4 cực: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 28 mm
• Rãnh cavet động cơ Teco 3Hp 2.2Kw 4 pole: 8 mm
• Tốc độ 4 pole, 1400 - 1450 - 1500 vòng/phút
• Chiều dài động cơ: 391 mm
• Chiều rộng động cơ: 288.5  mm
• Đường kính mặt bích ngoài: 250 mm
• Đường kính vành định vị ngoài: 180 mm
• Chiều dài trục động cơ  Teco 3Hp 2.2Kw 1400 - 1500 vòng tua: 60 mm
• Chiều cao motor Teco 3Hp 2.2Kw 1400 - 1500 vòng tua: 310.5 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 4.87 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

b) Motor Teco 3Hp tốc độ 2 pole IE1

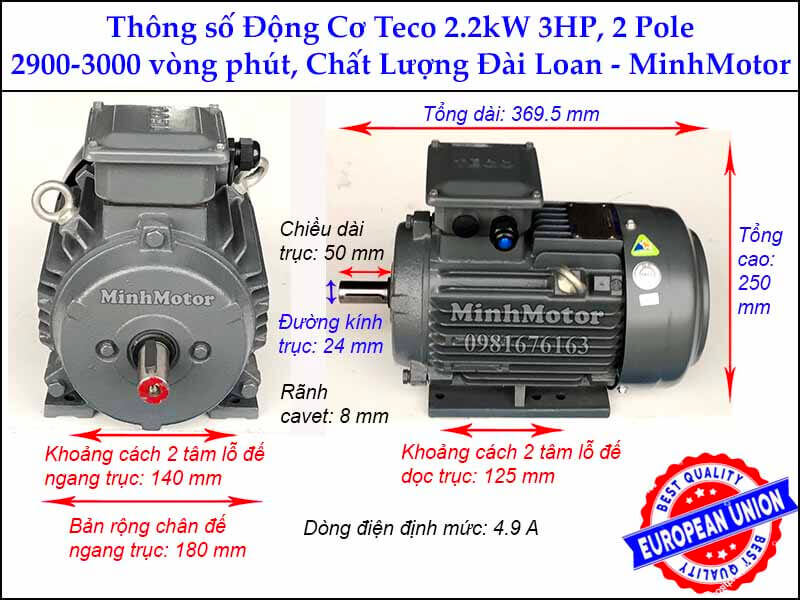

Động cơ Teco 3Hp AESV 90L chân đế 2 pole IE1

• Mã motor Teco 3 ngựa 2.2kw: 90 L
• Điện áp motor Teco 3Hp 2.2Kw 2 cực: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục động cơ Teco 3Hp 2.2Kw 2800 - 2900 - 3000 vòng tua: 28 mm
• Rãnh cavet: 8 mm
• Tốc độ 2 pole 2800 - 2900 - 3000 vòng/phút
• Chiều dài motor Teco 3Hp 2.2Kw 2800 - 2900 - 3000 vòng tua: 369.5 mm
• Chiều rộng động cơ: 180 mm
• Khoảng cách tâm lỗ đế ngang trục: 140 mm
• Khoảng cách tâm lỗ đế dọc trục: 125 mm
• Chiều cao động cơ Teco 3Hp 2.2Kw 2 pole: 252 mm
• Khoảng cách từ tâm trục đến đất: 90 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 4.59 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

Động cơ Teco 2.2kw 3Hp AESU 90L mặt bích 2 pole IE1

• Mã motor Teco 3 ngựa 2.2kw: 90 L
• Điện áp: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 24 mm
• Rãnh cavet: 8 mm
• Tốc độ 2 pole, 2800 - 2900 - 3000 vòng/phút
• Chiều dài động cơ: 354 mm
• Chiều rộng động cơ: 271 mm
• Đường kính mặt bích ngoài: 200 mm
• Đường kính vành định vị ngoài: 130 mm
• Chiều dài trục: 50 mm
• Chiều cao motor: 258 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 4.59 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

c) Motor Teco 3Hp tốc độ 6 pole IE1

Motor Teco 2.2kw 3Hp AESU 112M chân đế 6 pole IE1

• Mã motor Teco 3 ngựa 2.2kw: 112 M
• Điện áp motor Teco 3Hp 2.2Kw 6 cực: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 28 mm
• Rãnh cavet động cơ Teco 3Hp 2.2Kw 6 pole: 8 mm
• Tốc độ 6 pole 900 - 960 - 1000 vòng/phút
• Chiều dài động cơ  Teco 3Hp 2.2Kw 900 - 1000 vòng tua: 412.5 mm
• Chiều rộng động cơ: 235 mm
• Khoảng cách tâm lỗ đế ngang trục: 190 mm
• Khoảng cách tâm lỗ đế dọc trục: 140 mm
• Chiều cao motor Teco 3Hp 2.2Kw 900 - 1000 vòng tua: 303 mm
• Khoảng cách từ tâm trục đến đất: 112 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 5.54 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

Động cơ Teco 2.2kw 3Hp AESU 112M mặt bích 6 pole IE1

• Mã motor Teco 3 ngựa 2.2kw: 112 M
• Điện áp: 3 pha 380 v
• Tần số dòng điện: 60 Hz
• Đường kính trục: 28 mm
• Rãnh cavet: 6 mm
• Tốc độ 6 pole, 900 - 960 - 1000 vòng/phút
• Chiều dài động cơ: 412.5 mm
• Chiều rộng động cơ: 306.5 mm
• Đường kính mặt bích ngoài: 250 mm
• Đường kính vành định vị ngoài: 180 mm
• Chiều dài trục: 35 mm
• Chiều cao motor: 318 mm

• Công nghệ sản xuất: Đài Loan
• Dòng điện định mức: 5.54 ampe
• Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
• Cấp bảo vệ chống bụi, chống nước: IP 55
• Cấp cách nhiệt: dây đồng cấp F
• Sản phẩm chính hãng có CO

4. Ứng dụng motor Teco 3HP 2,2kW theo số cực và kiểu lắp

• 2 cực (khoảng 2.850 vòng/phút, 7,4 Nm): bơm tưới tiêu khoảng 25 m³/giờ cột áp 18 m, quạt ly tâm hút bụi xưởng gỗ nhỏ.

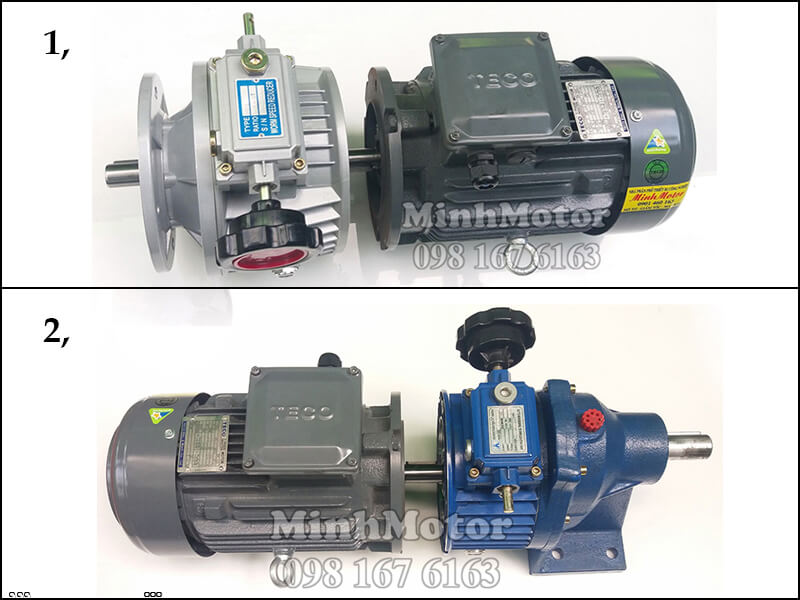

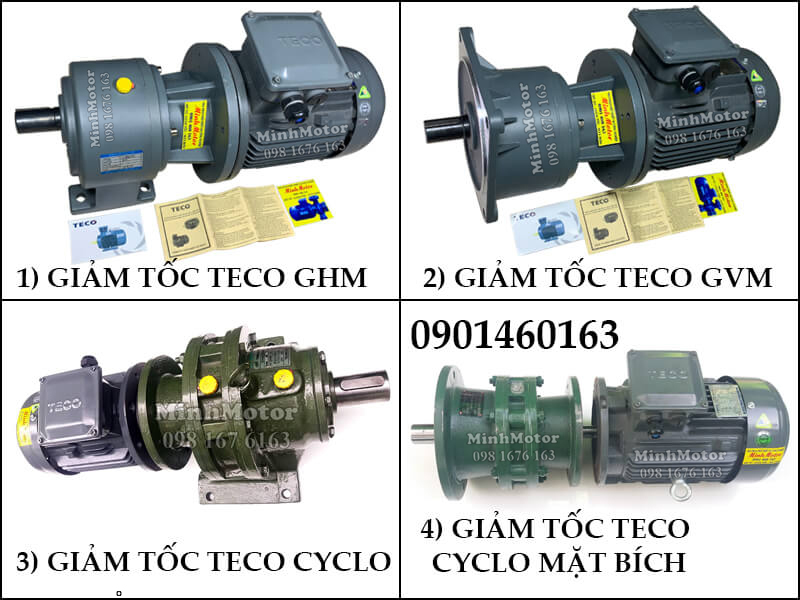

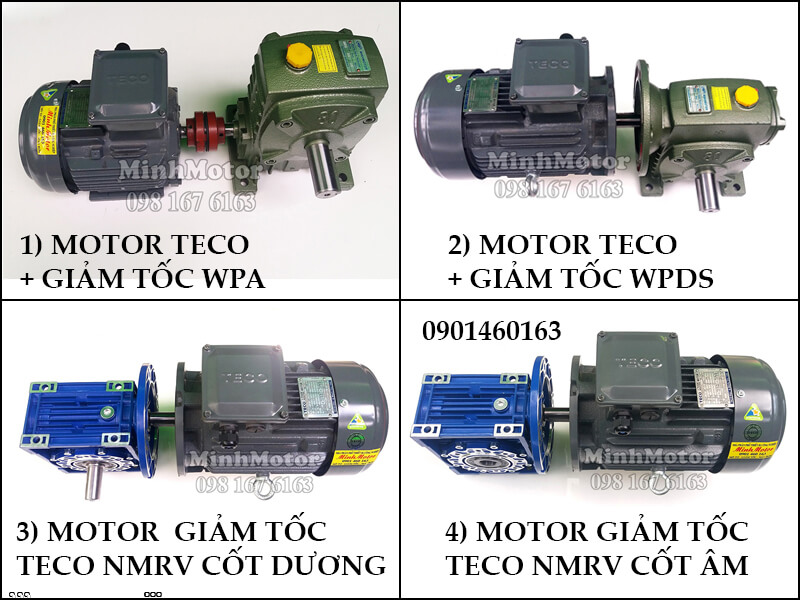

• 4 cực (khoảng 1.400 vòng/phút, 15 Nm): máy nén khí piston 2 xi lanh qua đai, máy xay xát nhỏ, máy ép mía; ghép hộp giảm tốc cho máy trộn, băng tải.
• 6 cực (khoảng 910 vòng/phút, 23 Nm): quạt hút chuồng trại cánh lớn, máy nghiền trục chậm.
• Mặt bích AEUV: bơm liền trục, hộp giảm tốc mặt bích, máy khuấy đứng.

5. Ưu điểm motor Teco 3HP 2,2kW

• Vỏ gang kín bụi và nước tạt, chạy được nơi ẩm.
• Đủ 3 tốc độ 2, 4, 6 cực cho cùng 3HP.
• Dòng khoảng 4,9 A ở 380V.
• Khởi động trực tiếp được trên lưới 380V thông thường.

6. Motor Teco 2,2kW: điện năng theo cấp hiệu suất IE1, IE2, IE3

Hiệu suất tối thiểu motor 2,2kW 4 cực 50Hz theo IEC 60034-30-1: IE1 khoảng 79,7%, IE2 khoảng 84,3%, IE3 khoảng 86,7%. Ví dụ motor chạy đủ tải 8 giờ/ngày, 300 ngày/năm (2.400 giờ).

• IE2 bớt khoảng 360 kWh mỗi năm so với IE1; IE3 bớt khoảng 530 kWh.
• Chênh lệch tăng tỉ lệ theo số giờ chạy: máy chạy 3 ca tăng khoảng 3 lần.
• Motor chạy non tải (dưới khoảng 50%) có hiệu suất thực thấp hơn giá trị trên nhãn.
• Cùng khung, cùng công suất: thay IE1 bằng IE2, IE3 không cần đổi bệ khi khớp kích thước lắp.

7. Câu hỏi thường gặp về motor Teco 3HP 2,2kW

• Motor Teco 3HP 2,2kW dòng bao nhiêu? Khoảng 4,9 A ở 380V và khoảng 8,5 A ở 220V với bản 4 cực đủ tải.
• Motor Teco 2,2kW 4 cực trục bao nhiêu? 28 mm, khung 100L; bản 2 cực khung 90L trục 24 mm.
• Motor Teco 3HP 2 cực và 4 cực có thay lẫn trên cùng bệ được không? Không trực tiếp: 2 cực khung 90L (tâm trục 90 mm), 4 cực khung 100L (tâm trục 100 mm), khác chiều cao tâm trục và cỡ trục.
• Mô men motor Teco 2,2kW 4 cực bao nhiêu? Khoảng 15 Nm: 9550 × 2,2 ÷ 1.400; bản 6 cực khoảng 23 Nm.
• Motor Teco IE1 và IE2 cùng 3HP tốn điện khác nhau bao nhiêu? Khoảng 360 kWh mỗi năm khi chạy đủ tải 2.400 giờ: IE1 lấy khoảng 2,76 kW, IE2 khoảng 2,61 kW.
• Motor Teco 3HP chạy máy nén khí được không? Được, máy nén piston 2 xi lanh cỡ 3HP truyền đai từ motor 4 cực; máy nén khởi động có tải cần van xả áp đầu nén hoạt động tốt.
• Motor Teco 2,2kW 2 cực kéo bơm tưới bao nhiêu khối? Khoảng 25 m³/giờ ở cột áp 18 m: P ≈ 1000 × 9,81 × (25 ÷ 3600) × 18 ÷ 0,62 ≈ 1,98 kW.
• Motor Teco 3HP dùng biến tần 1 pha được không? Được, biến tần 2,2kW vào 1 pha 220V ra 3 pha 220V, motor đấu tam giác; dòng vào 1 pha khoảng 20–24 A.
• Aptomat, contactor cho motor Teco 2,2kW? Ở 380V: aptomat 10 A, contactor 9–12 A, rơ le nhiệt dải 4–6 A chỉnh khoảng 4,9 A, dây đồng 1,5–2,5 mm².
• Motor Teco 3HP 6 cực khung gì? Khung 112M, trục 28 mm, khoảng 910 vòng/phút.
• Motor Teco 2,2kW có lắp đứng được không? Được với bản mặt bích AEUV lắp trục xuống (kiểu V1); trục hướng lên cần chắn nước vào đầu quạt, hộp cực.
• Motor Teco 3HP kêu rè khi chạy là do đâu? Thường do mất 1 pha hoặc điện áp 3 pha lệch; đo điện áp và dòng 3 pha, lệch quá khoảng 5% cần kiểm tra tiếp điểm contactor, cầu chì.
• Motor Teco 2,2kW chạy 220V 3 pha đấu thế nào? Đấu tam giác theo sơ đồ nắp hộp cực; dòng khoảng 8,5 A, aptomat 16 A.
