Hộp Giảm Tốc WPS Size 120

4.394 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp giảm tốc WPS size 120 trục cốt trên, trục vào cốt dương gọi là hộp số giảm tốc WPS size 120, ngoài ra còn có trục vào cốt âm. Mời tham khảo các thông tin chi tiết về hộp số trục vít WPS 120 dưới đây.

1) Giới thiệu hộp giảm tốc WPS size 120

Hộp số giảm tốc WPS trục cốt trên size 120 còn gọi là hộp giảm tốc trục vít cốt trên WPS- WPDS - WPWKS - WPWDS - WPWDKS size 120

  • Kiểu 1 WPS – BSS - HW thông dụng nhất, trục vào và ra đều là trục đặc
  • Kiểu 2: giảm tốc WPWKS đầu ra là trục âm
  • Kiểu 3: Hộp số giảm tốc trục vít NRV có trục ra là âm hoặc dương, đây là phiên bản trọng lượng nhẹ để lắp đặt ở trên cao. Địa hình khó

Hộp Số Giảm Tốc WPS WPDS Trục Cốt Trên Size 120 WPS-BSS, WPWKS, NRV, WPDS-BSM, WPWDS, WPWDKS

  • Kiểu 4: hộp giảm tốc WPDS trục vào là mặt bích loa ratio có sẵn, 10- 60
  • Kiểu 5: WPWDS là hộp số có chân đế tháo rời, đảo được cốt trên thành cốt dưới, biến đổi thành WPWDS như hình dưới.
  • Kiểu 6: giảm tốc WPWDKS cũng là chân đế tháo rời, quay lộn được 180 độ theo chiều dọc.

2) Ứng dụng hộp giảm tốc WPS 120

Công dụng của hộp số WPS 120 trong nhiều loại máy móc như:

  • Làm hộp số máy tời, thang máy, vít tải hàng
  • Dùng trong băng tải hàng hóa, dây chuyền sản xuất tự động
  • Làm động cơ máy khuấy trộn hóa chất, sơn màu, thuốc nhuộm
  • Máy mài, máy cắt, máy gia công gỗ
  • Lò nung, quạt tản nhiệt trong làm gốm sứ, thủ công mỹ nghệ

3) Ưu điểm hộp số giảm tốc WPS 120

  • Là kiểu hộp giảm tốc trục vít cấu trúc chắc chắn, giảm tốc hiệu quả
  • Bánh răng đồng thau siêu bền, ăn khớp chính xác
  • Hiệu suất truyền động cao, ít ma sát và tạo nhiệt
  • Hoạt động ổn định, ít hỏng hóc vặt
  • Giá thành tốt, chính sách giá riêng dành cho doanh nghiệp

4) Cấu tạo hộp giảm tốc WPS 120

  • Vỏ hộp: bảo vệ các bộ phận bên trong hộp giảm tốc. Vỏ hộp được chế tạo từ các vật liệu khác nhau, bao gồm gang, thép và nhôm.
  • Trục đầu vào: nhận lực từ động cơ điện. Trục đầu vào được chế tạo từ các vật liệu khác nhau, bao gồm gang, thép và nhôm.
  • Trục đầu ra: truyền lực đến tải. Trục đầu ra được chế tạo từ các vật liệu khác nhau, bao gồm gang, thép và nhôm.
  • Trục vít:  là bộ phận truyền lực chính trong hộp giảm tốc trục vít WPS size 135. Trục vít có thể được chế tạo từ các vật liệu khác nhau, bao gồm gang, thép và nhôm.
  • Đai ốc: khớp với trục vít và truyền lực đến tải. Đai ốc có thể được chế tạo từ các vật liệu khác nhau, bao gồm gang, thép và nhôm.
  • Hệ thống bôi trơn: là hệ thống bôi trơn bằng dầu hoặc hệ thống bôi trơn bằng mỡ.

5) Thông số kỹ thuật hộp giảm tốc WPS 120

  • Size (kích cỡ): 120
  • Tỉ số truyền (ratio): 5 tới 60. 1/5 tới 1/60
  • Cấu tạo: bánh răng đồng thau (coopper gear) + trục vít guồng xoắn bằng thép (steel worm shaft)
  • Màu sắc: Xanh lam
  • Chất liệu: Gang đúc

6) Phân loại hộp giảm tốc WPS size 120

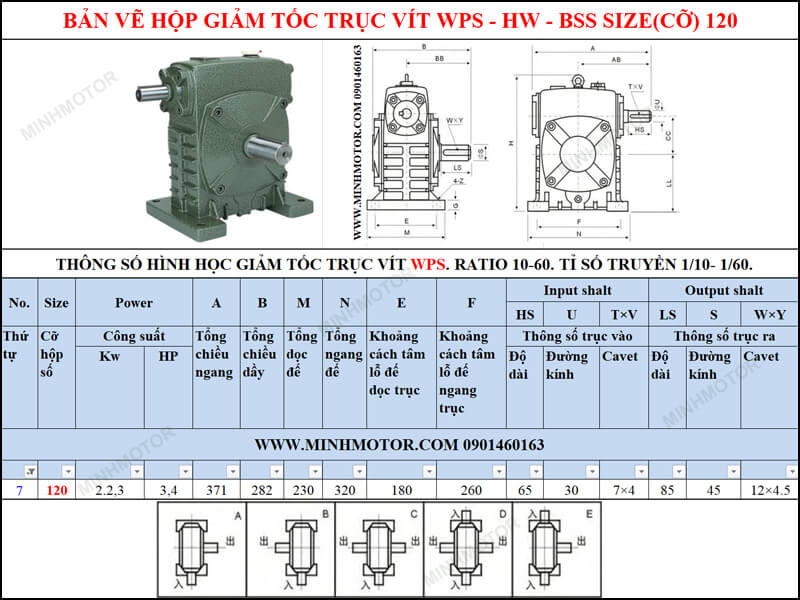

a) Hộp giảm tốc WPS size 120, cốt trên

Hộp số giảm tốc size 120 WPS có kích thước như sau:

  • Đường kính trục vào 30 mm, chiều dài trục 65 mm
  • Đường kính trục ra 45 mm, chiều dài trục 85 mm
  • Trục cốt vào ở phía trên trục ra
  • Tiêu chuẩn xuất khẩu châu Âu
  • Công nghệ sản xuất Đài Loan
  • Tỷ số truyền i: 5, 10, 15, ... 50, 60

Video sản phẩm thực tế hộp giảm tốc motor WPS size 120

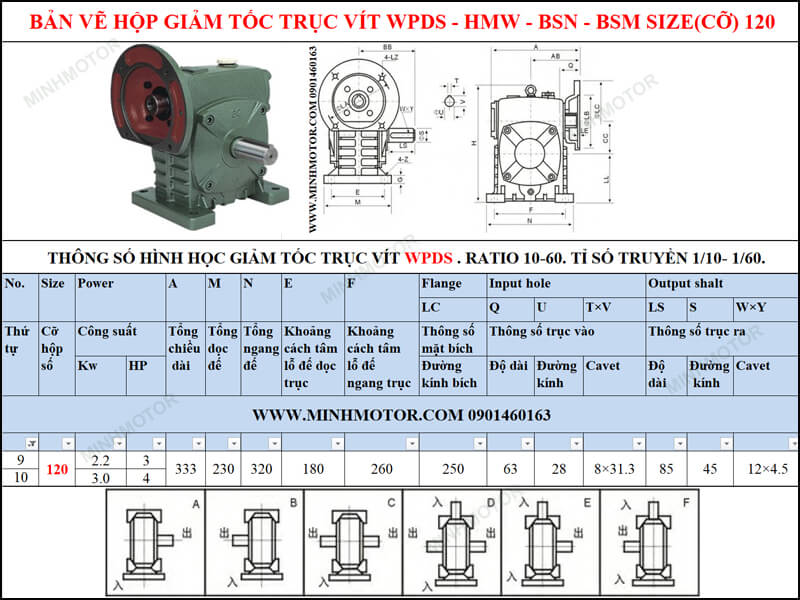

b) Hộp số WPS size 120 mặt bích là WPDS

Hộp giảm tốc động cơ WPS size 120 trục vào là mặt bích còn gọi là WPDS thông số như sau:

  • Đường kính bích vào = 250mm.
  • Đường kính trục ra (dương) = 45mm.
  • Chiều dài trục ra = 85mm
  • Motor gắn phù hợp mã 100 ( 2.2kw - 4P hoặc 3kw - 4P, 1.5kw - 6P)
  • Trục cốt vào ở phía trên trục ra
  • Tiêu chuẩn xuất khẩu châu Âu
  • Công nghệ sản xuất Đài Loan
  • Tỷ số truyền i: 5, 10, 15, ... 50, 60

c. Hộp giảm tốc WPS size 120 mặt bích gắn với motor 2.2kw 3hp

Hộp số motor WPS size 120 mặt bích gắn với motor 3 pha có kích thước như sau:

  • Tổng chiều dài: 655 mm
  • Dòng ampe định mức 5.09 ampe
  • Trục ra vuông góc
  • Chất lượng xuất khẩu châu Âu
  • Công nghệ sản xuất Đài Loan
  • Tỷ số truyền i: 5, 10, 15, ... 50, 60

d. Hộp giảm tốc WPS size 120 mặt bích gắn với motor 3kw 4hp

Hộp số động cơ WPS size 120 mặt bích có thông số lắp đặt như sau:

  • Đường kính cốt ra: 45 mm
  • Dòng ampe định mức 6.78 ampe
  • Trục ra vuông góc
  • Chất lượng xuất khẩu châu Âu
  • Công nghệ sản xuất Đài Loan
  • Tỷ số truyền i: 5, 10, 15, ... 50, 60

e. Hộp giảm tốc WPS size 120 mặt bích motor YL 2.2kw

  • Đường kính trục: 45 mm
  • Lắp với motor YL mã 100
  • Trục ra vuông góc
  • Chất lượng xuất khẩu châu Âu
  • Công nghệ sản xuất Đài Loan
  • Tỷ số truyền i: 5, 10, 15, ... 50, 60

f. Hộp số WPS size 120 mặt bích motor YL 3kw

  • Trục ra vuông góc đường kính 45 mm
  • Chất lượng xuất khẩu châu Âu
  • Công nghệ sản xuất Đài Loan
  • Tỷ số truyền i: 5, 10, 15, ... 50, 60

Video sản phẩm thực tế hộp giảm tốc WPS size 120

7) Cách lắp đặt sử dụng hộp giảm tốc WPS size 120

Mời tham khảo video các cách lắp đặt và sử dụng hộp số WPS 120 dưới đây:
