Hộp Số Giảm Tốc WPS WPDS Trục Cốt Trên Size 175

Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp giảm tốc WPS WPDS size 175 cốt trục vào ở phía trên, còn có những tên gọi khác tại Đài Loan như sau: BSS - BSN – BSM – HW - HMW

Đặc tính hộp số WPS

  • Size (kích cỡ): 175
  • Tỉ số truyền (ratio): 5 tới 60. 1/5 tới 1/60
  • Cấu tạo: bánh răng đồng thau (coopper gear) + trục vít guồng xoắn bằng thép (steel worm shaft)
  • Màu sắc: Xanh lam
  • Chất liệu: Gang đúc

Công dụng: Sử dụng trong các loại máy công nghiệp chế biến thực phẩm, gốm sứ, hóa chất, đóng gói, thuốc nhuộm, chế biến gỗ, thủy tinh.

1) Các kiểu giảm tốc trục vào ở phía trên

  • Kiểu 1 WPS – BSS - HW thông dụng nhất, trục vào và ra đều là trục đặc
  • Kiểu 2: giảm tốc WPWKS đầu ra là trục âm
  • Kiểu 3: Hộp số NRV có trục ra là âm hoặc dương, đây là phiên bản trọng lượng nhẹ để lắp đặt ở trên cao. Địa hình khó

  • Kiểu 4: hộp giảm tốc WPDS trục vào là mặt bích loa ratio có sẵn, 10- 60
  • Kiểu 5: WPWDS là hộp số có chân đế tháo rời, đảo được cốt trên thành cốt dưới, biến đổi thành WPWDS như hình dưới.
  • Kiểu 6: giảm tốc WPWDKS cũng là chân đế tháo rời, quay lộn được 180 độ theo chiều dọc.

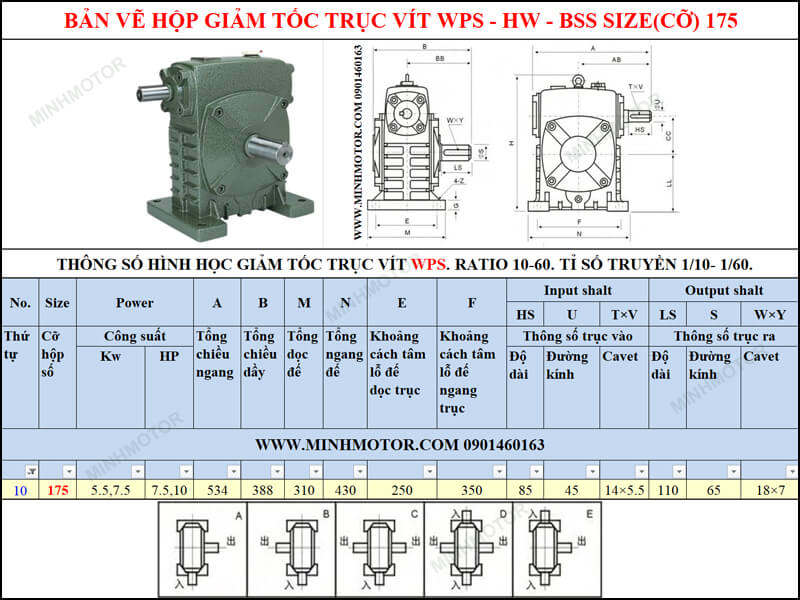

2) Thông số kỹ thuật hộp số trục vít WPS size 175

Thị trường còn gọi là giảm tốc trục vít Đài Loan BSS HW



  • Mô tơ gắn phù hợp là 5.5kw - 4P hoặc 7.5kw - 4P
  • Đường kính trục vào U = 45mm, chiều dài trục HS = 85mm
  • Đường kính trục ra S = 65mm, chiều dài trục LS = 110mm
  • Khoảng cách giữa các lỗ chân đế ngang trục F = 350mm
  • Khoảng cách giữa lỗ chân đế dọc trục E = 250mm
  • Tổng chiều dài ngang A = 534mm
  • Tổng chiều dầy B = 388mm
  • Tổng chiều dọc chân đế M = 310mm
  • Tổng chiều ngang chân đế N = 430mm
  • Kích thước chốt Cavet W = 18mm

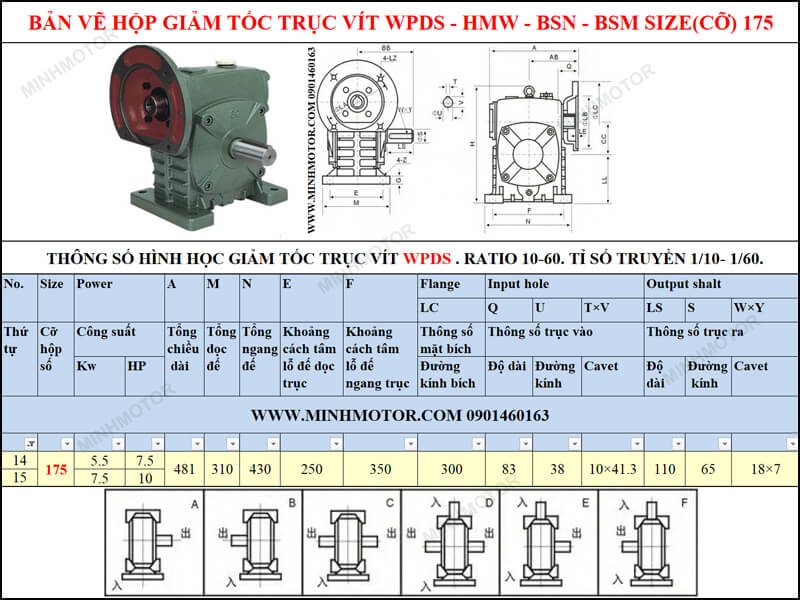

3) Bản vẽ kỹ thuật hộp số bánh vít WPDS size 175

Thị trường còn gọi là giảm tốc trục vít Đài Loan BSM BSN HMW



  • Mô tơ gắn phù hợp là 5.5kw - 4P hoặc 7.5kw - 4P mặt bích
  • Đường kính bích của hộp giảm tốc LC = 300mm
  • Tổng chiều ngang chân đế N = 430mm
  • Tổng chiều dọc chân đế M = 310mm
  • Tổng chiều dài A = 481mm
  • Đường kính trục vào U = 38mm, chiều dài trục Q = 83mm
  • Đường kính trục ra S = 65mm, chiều dài trục LS = 110mm
  • Khoảng cách giữa các lỗ chân đế ngang trục F = 350mm
  • Khoảng cách giữa lỗ chân đế dọc trục E = 250mm
  • Kích thước chốt Cavet W = 18mm



4) Tư thế lắp đặt giảm tốc WPS WPDS

a) Các loại giảm tốc dùng cho motor 3 pha 380v

b) Các loại giảm tốc dùng cho động cơ 1 pha 220v
