Hộp giảm tốc WPS size 70 trục cốt trên, trục vào cốt dương gọi là hộp số giảm tốc WPS size 70, ngoài ra còn có trục vào cốt âm. Công ty Minhmotor cung cấp Hộp số WPS size 70 chính hãng và thông dụng nhất thị trường được hàng triệu người Việt Nam lựa chọn.
1) Giới thiệu hộp giảm tốc WPS size 70
Hộp giảm tốc WPS size 70 trục cốt trên hay còn gọi là hộp giảm tốc trục vít cốt trên còn có các tên gọi như WPS- WPDS - WPWKS - WPWDS - WPWDKS size 70
- Kiểu 1: WPS – BSS - HW thông dụng nhất, trục vào và ra đều là trục đặc
- Kiểu 2: giảm tốc WPWKS đầu ra là trục âm
- Kiểu 3: Hộp số NRV có trục ra là âm hoặc dương, đây là phiên bản trọng lượng nhẹ để lắp đặt ở trên cao. Địa hình khó
- Kiểu 4: hộp giảm tốc WPDS trục vào là mặt bích loa ratio có sẵn, 10- 60
- Kiểu 5: WPWDS là hộp số có chân đế tháo rời, đảo được cốt trên thành cốt dưới, biến đổi thành WPWDS như hình dưới.
- Kiểu 6: giảm tốc WPWDKS cũng là chân đế tháo rời, quay lộn được 180 độ theo chiều dọc.
2) Ứng dụng hộp giảm tốc WPS 70
Công dụng hộp giảm tốc size 70 WPS trong đa dạng lĩnh vực như:
- Các loại máy công nghiệp chế biến thực phẩm: máy nghiền bột, máy xay, máy vắt nước
- Máy trong gia công chế tạo gốm sứ: động cơ quay, lò nung, quạt tản nhiệt
- Sản xuất hóa chất: máy nén khí, máy khuấy trộn
- Công nghiệp đóng gói, sản xuất thuốc nhuộm, chế biến gỗ, thủy tinh,...
- Chế tạo thiết bị nâng hạ, làm cầu đường
3) Ưu điểm hộp số giảm tốc WPS 70
- Cấu trúc hộp giảm tốc trục vít chắc chắn, bánh răng đồng thau tải lực tốt
- Hiệu suất vận hành cao, tiêu thụ mức điện năng thấp
- Tỷ số truyền đa dạng từ 5 tới 60, có thể cài đặt dễ dàng
- Vận hành với độ chính xác cao, an toàn và hiệu quả
- Hoạt động bền bỉ, ít hỏng hóc vặt phải dừng hệ thống
4) Đặc tính kỹ thuật hộp số WPS 70
Đặc tính hộp số giảm tốc WPS size 70
- Size (kích cỡ): 70
- Tỉ số truyền (ratio): 5 tới 60. 1/5 tới 1/60
- Cấu tạo: bánh răng đồng thau (coopper gear) + trục vít guồng xoắn bằng thép (steel worm shaft)
- Màu sắc: Xanh lam
- Chất liệu: Gang đúc
5) Phân loại hộp giảm tốc WPS 70

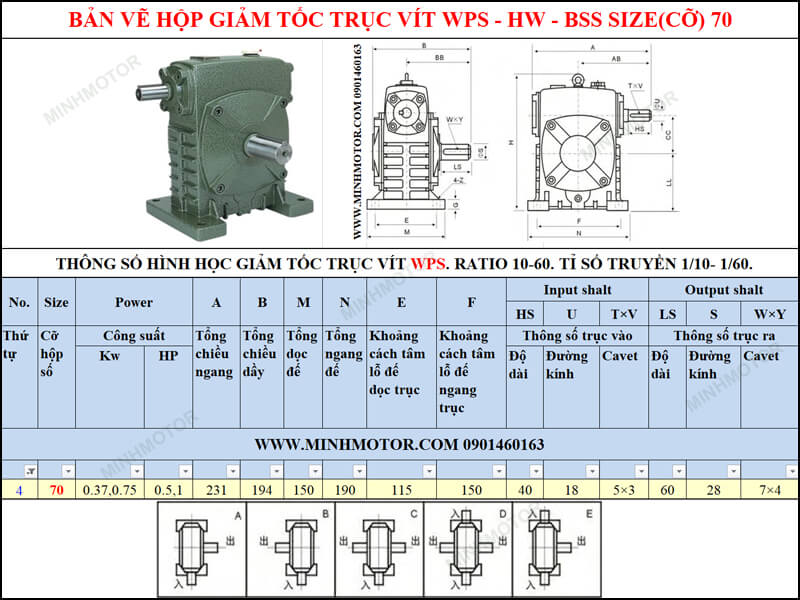

a) Hộp giảm tốc WPS size 70, cốt trên
Hộp giảm tốc WPS size 70 thông số như hình sau:
- Đường kính trục vào = 18mm, chiều dài trục = 40mm
- Đường kính trục ra = 28mm, chiều dài trục= 60mm
- Trục cốt vào ở phía trên trục ra
- Tỷ số truyền i: 5, 10, 15, 20, 25,... 50, 60
- Rãnh cavet: 7 mm
- Tâm trục xuống mặt đất: 105 mm
- Đường kính lỗ đế: 15 mm
- Thường dùng cho motor 3 pha chân đế 0.8kw 750w 1hp

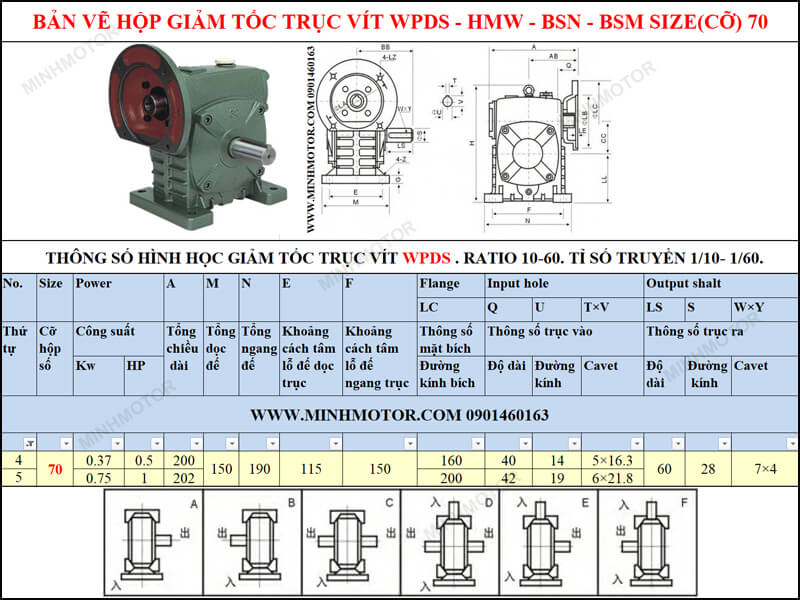

b) Hộp giảm tốc WPS size 70 mặt bích là WPDS
Hộp giảm tốc motor WPS size 70 trục vào là mặt bích còn gọi là WPDS thông số như sau:
- Đường kính bích vào = 200 mm.
- Đường kính trục ra = 28 mm.
- Chiều dài trục ra = 60 mm
- Lắp với motor mã 80 (0.75kw -4P, 0.37kw -6P)
- Trục cốt vào ở phía trên trục ra
- Tỷ số truyền i: 5, 10, 15, 20, 25,... 50, 60
- Rãnh cavet: 6 mm
- Đường kính bích motor: 200 mm
- Tâm trục xuống mặt đất: 105 mm
- Đường kính lỗ đế: 15 mm
c) Hộp giảm tốc WPS size 70 mặt bích lắp motor 3 pha 0.75kw 1hp
- Hộp giảm tốc động cơ WPS 70 lắp motor mã 80
- Tổng chiều dài 452 mm
- Lắp với motor mã 80 (0.75kw -4P, 0.37kw -6P)
- Trục ra vuông góc
- Tỷ số truyền i: 5, 10, 15, 20, 25,... 50, 60
- Rãnh cavet: 7 mm
- Đường kính bích motor: 200 mm
- Tâm trục xuống mặt đất: 105 mm
- Đường kính lỗ đế: 15 mm
d) Hộp giảm tốc WPS size 70 mặt bích lắp motor 1 pha 0.75kw 1hp
- Hộp giảm tốc motor WPS 70 lắp motor 1 pha 1 ngựa
- Đường kính trục 28 mm
- Tổng chiều dài: 474 mm
- Lắp motor YL mã 80
- Trục ra vuông góc
- Tỷ số truyền i: 5, 10, 15, 20, 25,... 50, 60
- Rãnh cavet: 6 mm
- Đường kính bích motor: 200 mm
- Tâm trục xuống mặt đất: 105 mm
- Đường kính lỗ đế: 15 mm
Video sản phẩm thực tế hộp giảm tốc WPS size 70
6) Cách lắp đặt sử dụng hộp giảm tốc WPS size 70
Mời tham khảo các cách lắp đặt hộp giảm tốc WPS 70 trong video dưới đây.
