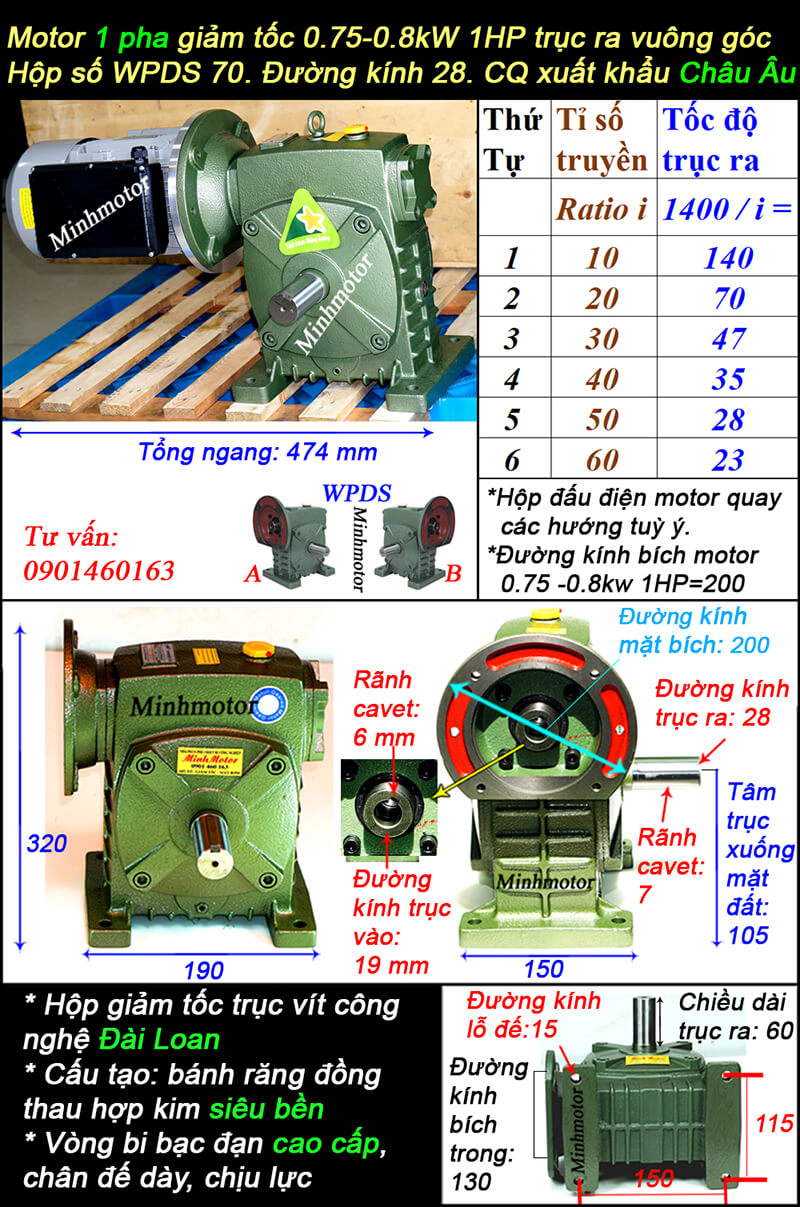

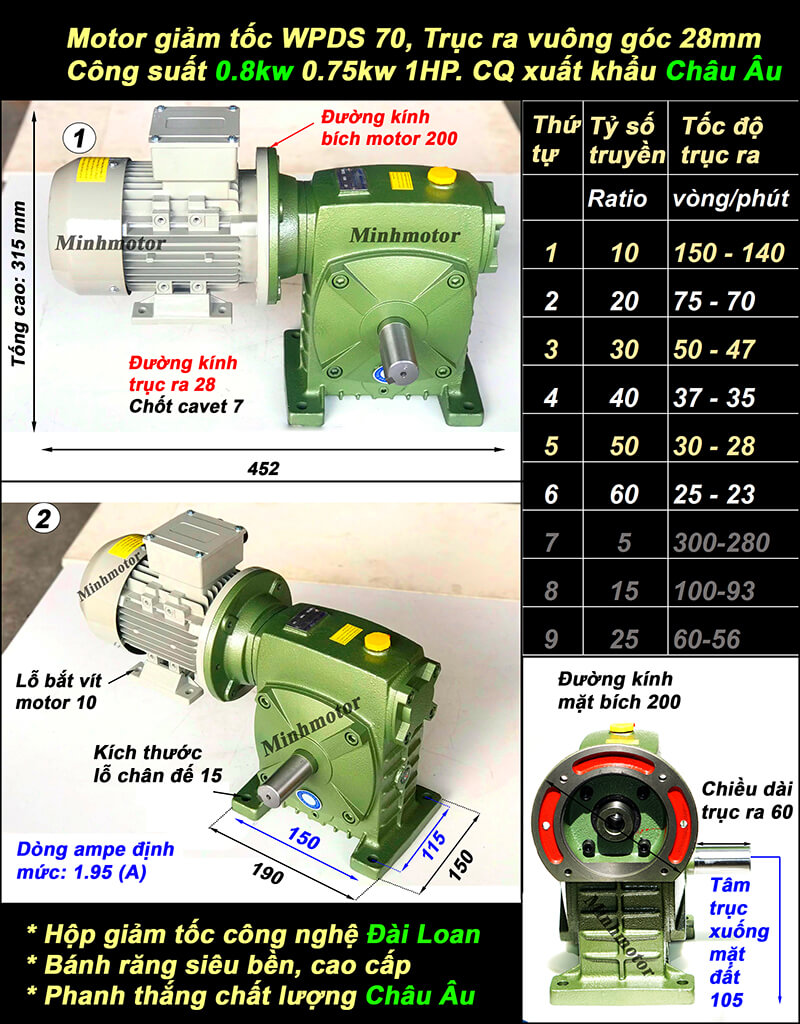

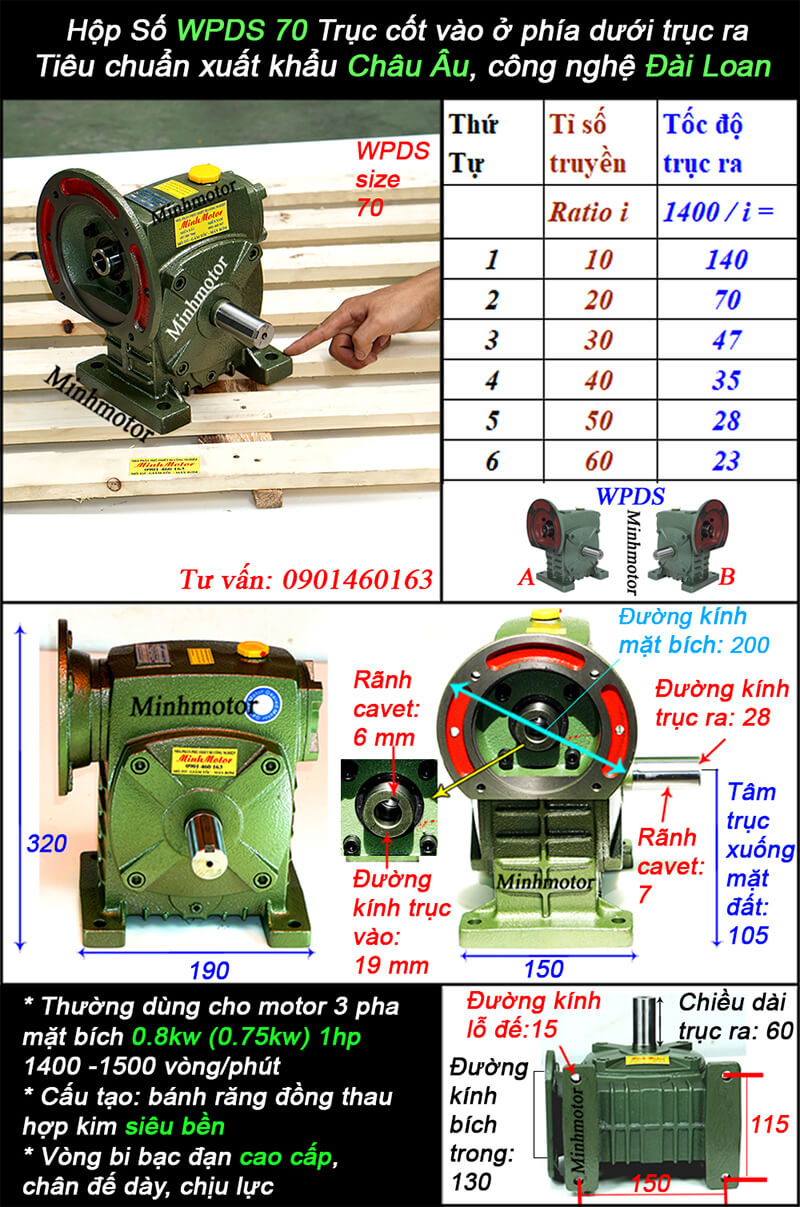

Hộp giảm tốc trục vít bánh vít WPDS 70 là dòng hộp số giảm tốc thuộc series WP, có khoảng cách tâm trục 70 mm. Hộp số WPDS70 sử dụng bộ truyền trục vít và bánh vít để giảm tốc độ động cơ và tăng mô men xoắn đầu ra.
Hộp số giảm tốc WPDS size 70 có thiết kế dạng mặt bích kết hợp trục ra đặc, cho phép lắp động cơ trực tiếp, giảm sai lệch đồng tâm và tiết kiệm không gian lắp đặt trong các hệ thống cơ khí hiện đại.



Tham khảo thêm về hộp số WPDS size 70 ở video dưới đây:
| Tỷ số truyền | Mô men đầu ra (Nm) | Motor đề nghị | Ứng dụng phổ biến |
|---|---|---|---|
| 1/10 | 39 | 0.55 kW | Băng tải mini |
| 1/15 | 54 | 0.55 kW | Máy đóng gói |
| 1/20 | 70 | 0.75 kW | Máy trộn |
| 1/25 | 87 | 0.75 kW | Máy ép viên |
| 1/30 | 95 | 0.75 kW | Máy khuấy |
| 1/40 | 58 | 0.75 kW | Băng tải thực phẩm |
| 1/50 | 70 | 0.75 kW | Tời mini |
| 1/60 | 80 | 0.75 kW | Thang tải nhỏ |
Trong thực tế, tỷ số truyền 1/25, 1/30 và 1/40 được sử dụng nhiều nhất vì cân bằng tốt giữa lực kéo và tốc độ đầu ra.
Công thức tính tốc độ nâng thực tế: V = π × D × n (ở đây D = 0.12m)
Chọn tỷ số truyền của hộp giảm tốc WPDS size 70 theo tốc độ nâng như sau:
| Tỷ số truyền | Tốc độ đầu ra (rpm) | Tốc độ nâng (m/phút) |
|---|---|---|
| 1/10 | 145 | 54.7 |
| 1/15 | 96.7 | 36.4 |
| 1/20 | 72.5 | 27.3 |
| 1/25 | 58 | 21.9 |
| 1/30 | 48.3 | 18.2 |
| 1/40 | 36.3 | 13.7 |
| 1/50 | 29 | 10.9 |
| 1/60 | 24.2 | 9.1 |
Công thức tính momen tang: T = F × D ÷ 2
Trong đó:
Khi thiết kế nên chọn hệ số dự phòng tối thiểu từ 1.2 đến 1.4 lần tải thực tế.
Cáp nâng mắc ròng rọc 2 sợi: lực mỗi sợi cáp bằng nửa tải, tốc độ móc bằng nửa tốc độ cáp.

Đối trọng treo phía đối diện cabin, qua 2 ròng rọc trên đỉnh. Khối lượng đối trọng thường lấy bằng cabin + 40 – 50% tải hàng. Motor chỉ kéo phần chênh lệch giữa 2 bên.

Ví dụ: cabin 80 kg, hàng tối đa 250 kg, đối trọng 80 + 50% × 250 = 205 kg.
| Thông số (cabin 80 kg + hàng 250 kg, mắc 2 sợi) | Không đối trọng | Có đối trọng 205 kg |
| Tải lớn nhất motor phải kéo | Khoảng 330 kg | Khoảng 125 kg |
| Lực mỗi sợi cáp nâng | Khoảng 1.700 N | Khoảng 650 N |
| Mô-men trên tang D100 | Khoảng 90 N·m | Khoảng 34 N·m |
| Tỉ số WPDS70 với motor 0,75 kW | 1/50 | 1/25 |
| Tốc độ móc | 4,4 m/phút | 8,8 m/phút |
| Gia tốc rơi nếu đứt cáp nâng | 1 g (rơi tự do) | Khoảng 0,23 g |
Hiệu quả:
